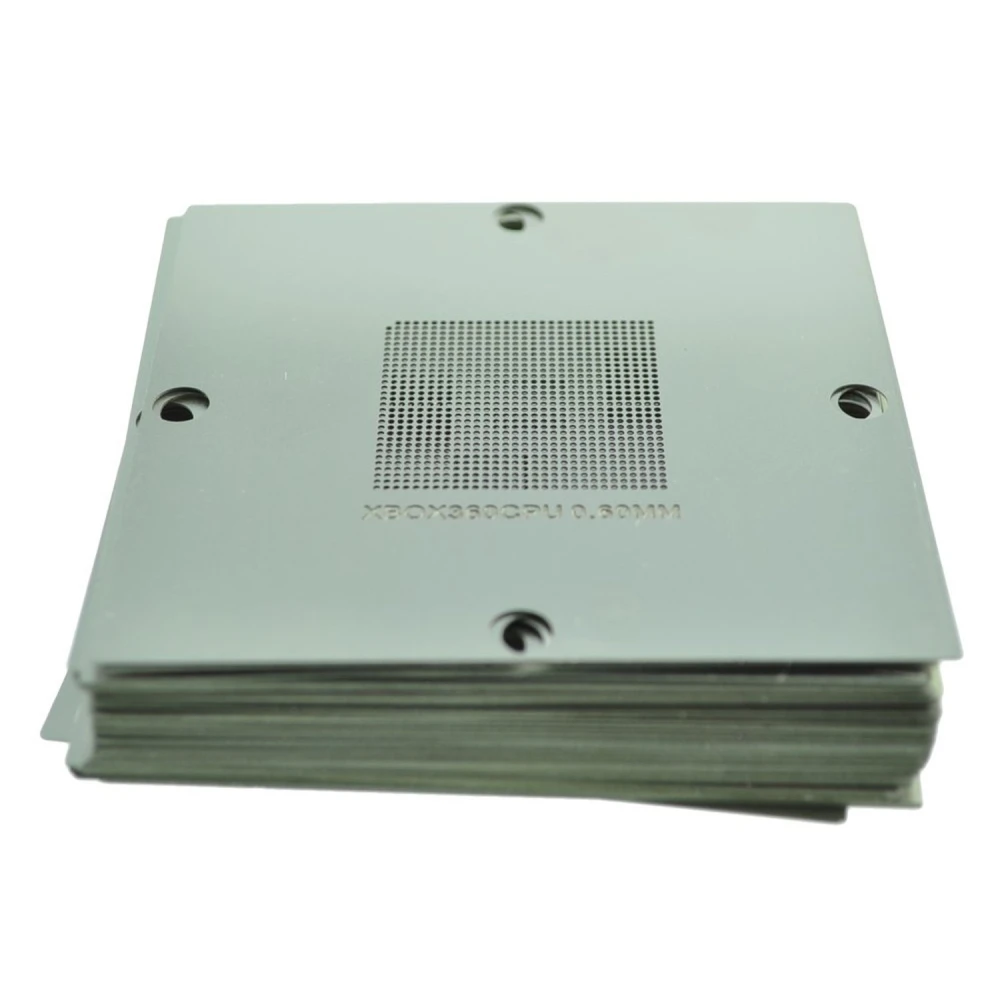

Univerzalni set šablon za MK-10 - 50 stencilov za reballing
Znamka: Mlink
DDV vključen (Brez DDV: 24,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 28,11 € | -4% |
| 10+ | 27,23 € | -7% |
| 20+ | 24,30 € | -17% |
Univerzalni set šablon za MK-10 je nepogrešljiv komplet za tehnike in navdušence, ki potrebujejo natančnost pri reballingu in spajkanju elektronskih komponent. Ta set vključuje 50 stencilov, zasnovanih za prilagoditev širokemu naboru integriranih vezij (IC) in čipov, kar olajša natančen nanos spajke.
Glavne značilnosti:
- Združljivost: Vključuje šablone za IC različnih velikosti in modelov, kot so Xbox memory, ATI, MCP, PS3 GPU in CPU, med drugim.
- Različne velikosti: Šablone s pitchom 0.45 mm, 0.5 mm, 0.6 mm in 0.76 mm za različne potrebe spajkanja.
- Profesionalna kakovost: Izdelane za zagotavljanje natančnosti pri nanosu spajke ter izboljšanje kakovosti in trajnosti popravil.
- Univerzalna uporaba: Primerno za spajkalne postaje MK-10 in združljivo z različnimi znamkami in modeli IC.
Tehnične specifikacije:
- 0.45 mm: 3 modeli (Xbox memory, AC82GM45, AC82P45, med drugim)
- 0.5 mm: 13 modelov (ATI1100, RS485M, MCP67MV-A2, 945GM, GF GO7200, med drugim)
- 0.6 mm: 28 modelov (XBOX GPU, PS3 GPU, VT8237, ATI9200, MX440, med drugim)
- 0.76 mm: 6 modelov (M1671, 855GME, 82801DBM, 845MP, med drugim)
Tipične uporabe:
- Reballing čipov za konzole Xbox in PS3.
- Popravilo in vzdrževanje matičnih plošč ter elektronskih komponent.
- Spajkanje IC-jev na postajah MK-10.
Združljivost: Ta set je združljiv s spajkalnimi postajami MK-10 in je idealen za reballing dela na čipih različnih znamk in modelov, vključno s komponentami ATI, NVIDIA, Intel in drugih proizvajalcev.
Pomembna opomba: Trenutno je ta izdelek razprodan. Priporočamo, da preverite alternativne izdelke ali kontaktirate našo podporo glede prihodnje razpoložljivosti.
- Vključuje 50 stencilov za reballing in spajkanje IC.
- Združljivo s postajami MK-10 in številnimi modeli čipov.
- Različne velikosti pitcha: 0.45 mm, 0.5 mm, 0.6 mm in 0.76 mm.
- Idealno za konzole Xbox, PS3 in različne matične plošče.
- Izdelano za natančnost in profesionalno kakovost.
Vprašanja in odgovori kupcev
Za katere vrste komponent ali integriranih vezij je združljiv ta set stencilov in katere prednosti ponuja v primerjavi z generičnimi univerzalnimi modeli?
Set2 Stencils Universal za Mk-10 vključuje 50 stencilov, zasnovanih za širok nabor BGA čipov, zlasti GPU in CPU konzol (Xbox, PS3) ter čipovij za PC (Intel, ATI, NVIDIA, SiS, VIA). Njegova prednost pred generičnimi univerzalnimi stencils je natančno prilagojen pitch in razporeditev kroglic (0,45 mm, 0,5 mm, 0,6 mm in 0,76 mm) za posamezne modele, kar zmanjšuje napake pri poravnavi in izboljšuje zanesljivost reballinga pri priljubljenih čipih in dobro opredeljenih serijah.
Iz katerih materialov so izdelani ti stencils in kakšna je njihova tipična debelina?
Stencils so izdelani iz nerjavečega jekla, standardnega materiala zaradi mehanske odpornosti, dobre toplotne prevodnosti in vzdržljivosti proti obrabi zaradi spajkalne paste ter pogostega čiščenja. Tipična debelina je med 0,10 mm in 0,15 mm, kar zagotavlja togost in pravilno prenašanje paste med postopkom reballinga.
Ali obstajajo posebna priporočila za čiščenje in vzdrževanje stencilov po uporabi?
Da, priporočamo, da stencils takoj po vsaki uporabi očistite z izopropilnim alkoholom (vsaj 90 %) in krpami brez vlaken, da preprečite zamašitev odprtin. Ne uporabljajte abrazivnih materialov, ki bi lahko poškodovali perforacije. Popolno sušenje preprečuje korozijo in podaljšuje življenjsko dobo stencilov.
Kakšne so omejitve natančnosti teh stencilov pri uporabi na avtomatskih reballing postajah v primerjavi z ročnimi napravami?
Ti stencils so sicer natančni za ročno delo in združljivi s številnimi polavtomatskimi postajami, vendar se morda ne bodo popolnoma prilegali visokokakovostnim avtomatskim napravam, ki zahtevajo posebno pritrditev glede na model in tolerance <0,05 mm. V takem primeru lahko pride do manjših odstopanj pri komponentah s prilagojenimi postavitvami ali nestandardnimi pad-i. Za industrijsko uporabo je priporočljivo preveriti natančno združljivost.
Ali set vključuje kakšno oznako za hitro izbiro ustreznega stencil in ali so na voljo posamezni nadomestni deli?
Vsak stencil je označen z gravuro IC-ja in ustreznega pitcha za lažjo identifikacijo v delavnici. Vendar pa se pri večini distributerjev set prodaja kot celota, prodaja posameznih nadomestnih delov pa običajno ni zagotovljena. Za primer zamenjave je priporočljivo neposredno preveriti pri dobavitelju.
Čemu je namenjen univerzalni set šablon za MK-10?
Ta set se uporablja za lažji reballing in natančno spajkanje IC komponent v elektronskih napravah, predvsem v konzolah Xbox in PS3.
S katerimi spajkalnimi postajami je združljiv?
Združljiv je s spajkalnimi postajami MK-10, kar omogoča natančen nanos spajke na različnih čipih.
Koliko modelov šablon vključuje set?
Vključuje šablone za več kot 50 različnih modelov, s pitchom 0.45 mm, 0.5 mm, 0.6 mm in 0.76 mm.
Ali je trenutno na voljo za nakup?
Trenutno je izdelek razprodan. Priporočamo preverjanje alternativnih izdelkov ali kontakt s podporo glede prihodnje razpoložljivosti.
Ali lahko te šablone uporabim za popravilo konzol Xbox in PS3?
Da, set vključuje posebne šablone za čipe konzol Xbox in PS3, kar olajša postopek reballinga.
