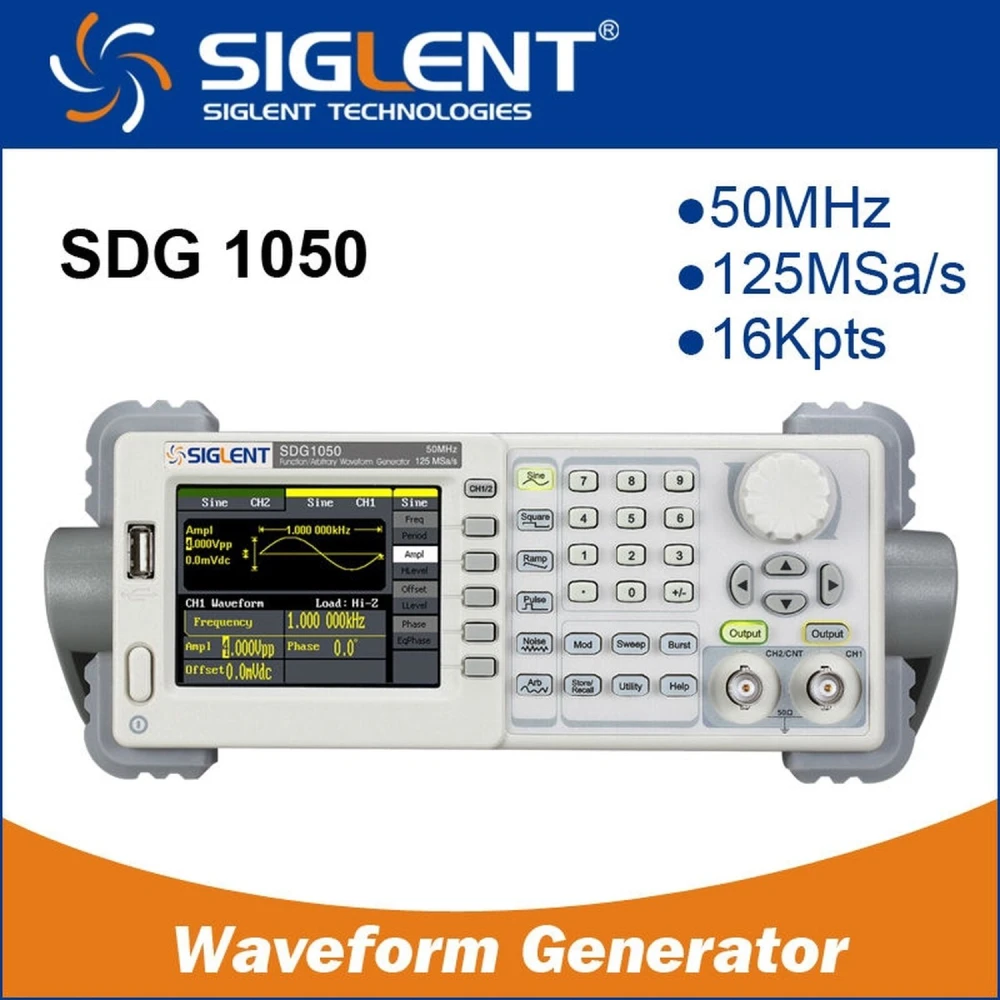

Siglent SDG1050 50MHz arbitrarni funkcijski generator
Znamka: Siglent
DDV vključen (Brez DDV: 350,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 409,92 € | -4% |
| 10+ | 401,38 € | -6% |
| 20+ | 384,30 € | -10% |
Siglent SDG1050 50MHz arbitrarni funkcijski generator je napredna naprava, zasnovana za zagotavljanje visokokakovostnih in natančnih signalov v elektronskih in laboratorijskih aplikacijah. Zahvaljujoč tehnologiji DDS (Direct Digital Synthesis) in dvojnemu izhodu z nastavljivo fazo ta generator omogoča širok nabor oblik valovanja in modulacij za različne tehnične potrebe.
Glavne značilnosti:
- Največja izhodna frekvenca 50MHz, idealna za testiranje in razvoj v elektroniki.
- Hitrost vzorčenja 125 MSa/s in 14-bitna navpična ločljivost za natančne signale.
- Dolžina valovanja 16Kpts, ki omogoča ustvarjanje kompleksnih in podrobnih oblik valovanja.
- Izhod 5 standardnih tipov oblik valovanja in 48 notranjih arbitrarnih oblik za največjo vsestranskost.
- Števec frekvence s širokim razponom do 200MHz za natančne meritve.
- Različne modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep in Burst za napredne aplikacije.
- Povezljivost USB Host in Device s podporo za shranjevanje na U-disk in združljivo programsko opremo.
- Združljivost z digitalnimi osciloskopi serije SDS1000 in možnostjo daljinskega upravljanja prek opcijskega priključka GPIB.
Tehnične specifikacije:
- Model: SDG1050
- Izhodni kanali: 2
- Frekvenčna ločljivost: 1 μHz
- Oblike valovanja: sinusna, kvadratna, rampa, pulz, Gaussov beli šum in 48 vgrajenih arbitrarnih oblik.
- Razpon sinusnega in kvadratnega valovanja: 1 μHz do 50MHz
- Razpon pulza: 500 μHz do 5MHz
- Razpon rampe: 1 μHz do 300KHz
- Gaussov beli šum s pasovno širino 50MHz (-3dB)
- Dodatne funkcije: števec frekvence od 100 mHz do 200 MHz
- Dimenzije: 229 mm x 105 mm x 281 mm
Tipične uporabe:
Ta generator je idealen za elektronske laboratorije, razvoj in testiranje vezij, tehnično izobraževanje ter projekte, ki zahtevajo natančne in modulirane signale. Zaradi zmožnosti ustvarjanja več oblik valovanja in modulacij je primeren za simulacijo signalov, preizkušanje odziva naprav in napredne eksperimente.
Združljivost:
Združljiv je z digitalnimi osciloskopi serije SDS1000, kar olajša integracijo v merilne in nadzorne sisteme. Poleg tega USB priključek in možnost adapterja USB-GPIB omogočata enostavno povezavo in posodobitev vdelane programske opreme.
- Tehnologija DDS z dvojnim izhodom in nastavljivo fazo
- Največja frekvenca 50MHz in hitrost vzorčenja 125 MSa/s
- 14-bitna navpična ločljivost in dolžina valovanja 16Kpts
- 48 notranjih arbitrarnih oblik valovanja in 5 standardnih oblik
- Modulacije AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Števec frekvence do 200MHz za natančne meritve
- Povezljivost USB Host in Device, podpora za zunanji pomnilnik
- Združljiv z digitalnimi osciloskopi SDS1000 in opcijskim daljinskim upravljanjem
Vprašanja in odgovori kupcev
Kateri materiali in dimenzije ima ta generator in kaj je vključeno v škatli ob nakupu?
Generator SDG1050 je izdelan iz ohišja iz ojačanega ABS plastike, zasnovanega za laboratorijsko uporabo. Njegove približne dimenzije so 260 mm × 105 mm × 295 mm, teža pa je približno 3 kg. V škatli so običajno vključeni generator, napajalni kabel, 2 BNC kabla, uporabniški priročnik in CD s programsko opremo. Vsebina se lahko razlikuje glede na regijo ali distributerja.
S katerimi sistemi in napravami je združljiv in katere konektorje uporablja za izhod signalov?
SDG1050 je združljiv z osciloskopi, testnimi mizami in avtomatizacijskimi sistemi, ki sprejemajo standardne analogne signale prek BNC konektorjev. Lahko se integrira s programsko opremo za PC (prek USB) in z napravami, ki podpirajo GPIB povezavo (opcijsko). Delovna napetost je 100–240 V AC, 50/60 Hz, zato je primeren za večino laboratorijev.
Na kaj moram biti pozoren pri namestitvi in kako se posodablja firmware?
Namestitev zahteva stabilno površino, ustrezno prezračevanje in zanesljivo ozemljitev. Pomembno je uporabljati priložene kable ali kable enakovrednih specifikacij, da preprečite motnje. Posodobitev firmware se izvaja prek USB Host vrat po navodilih proizvajalca; priporočljivo je predhodno narediti varnostno kopijo in preveriti celovitost datotek, da se izognete tveganjem.
Kakšne omejitve zmogljivosti ima glede valovnih oblik in kako ločljivost vpliva na te signale?
SDG1050 generira sinusne in kvadratne signale od 1 µHz do 50 MHz, pulzne signale do 5 MHz in arbitrarne oblike do 5 MHz. Njegova navpična ločljivost je 14 bitov, kar omogoča zelo natančno definicijo signala v zahtevnih aplikacijah. Vendar pa ima vsako DDS generiranje arbitrarnih signalov omejitve zvestobe signala nad 5 MHz, odvisno pa je tudi od največje dolžine oblike (16 kpts), ki je na voljo.
Kakšna je največja izhodna frekvenca generatorja Siglent SDG1050?
Največja izhodna frekvenca je 50 MHz.
Koliko izhodnih kanalov ima ta funkcijski generator?
Ima 2 neodvisna izhodna kanala.
Katere oblike valovanja lahko generira?
Lahko generira sinusno, kvadratno, rampno, pulzno, Gaussov beli šum in 48 vgrajenih arbitrarnih oblik valovanja.
Ali je združljiv z drugo merilno opremo?
Da, združljiv je z digitalnimi osciloskopi serije SDS1000 in ga je mogoče daljinsko upravljati prek opcijskega priključka GPIB.
Katere modulacije podpira ta generator?
Podpira modulacije AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep in Burst.
