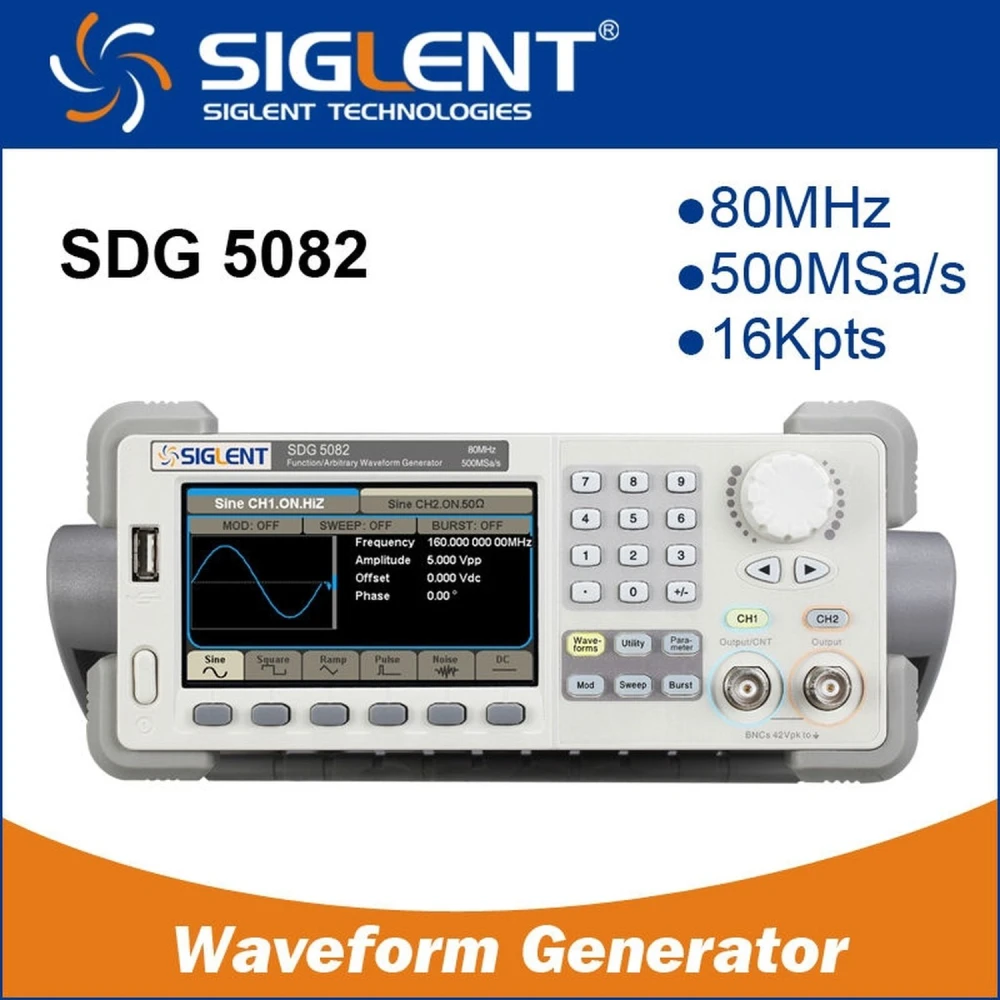

Siglent SDG5082 80MHz arbitrarni funkcijski generator z dvojnim izhodom
Znamka: Siglent
DDV vključen (Brez DDV: 410,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 480,19 € | -4% |
| 10+ | 470,19 € | -6% |
| 20+ | 450,18 € | -10% |
Splošen opis:
Siglent SDG5082 80MHz arbitrarni funkcijski generator je napreden instrument, zasnovan za generiranje elektronskih signalov z visoko natančnostjo in vsestranskostjo. Opremljen s tehnologijo DDS ponuja dvojni izhod in nastavitev faze za optimalen nadzor nad generiranimi signali.
Ključne lastnosti:
- Izhodna frekvenca do 160MHz s frekvenco vzorčenja 500MSa/s.
- 14-bitna vertikalna ločljivost in dolžina valovne oblike do 512K točk za arbitrarne valovne oblike.
- Frekvenčna stabilnost 2ppm in nizek fazni šum (-116dBc/Hz), kar zagotavlja čiste in natančne signale.
- Obsežne modulacijske funkcije: AM, DSB-AM, FM, PM, FSK, PWM, sweep in pulse train.
- Notranji frekvenčni števec visoke natančnosti do 200MHz.
- Vmesnika USB Device in USB Host za enostavno povezavo in daljinsko upravljanje, združljivo z digitalnimi osciloskopi Siglent.
- 4.3-palčni TFT-LCD zaslon za jasno prikazovanje in enostavno upravljanje.
- Kompaktne dimenzije (261x105x344 mm) in nizka teža (2.8 kg) za enostavno vključitev v laboratorij.
Tehnične specifikacije:
- Razpoložljive valovne oblike: sinusna, kvadratna, rampa, trikotna, pulzna, šum in arbitrarna.
- Frekvenčno območje za sinusno: 1µHz do 160MHz; za kvadratno: 1µHz do 30MHz; za rampo in trikotno: 1µHz do 20MHz.
- Spektralna čistost s harmoniki pod -54dBc v območju DC-1MHz in skupnim popačenjem manj kot 0.2% v območju DC-20kHz.
- Čas naraščanja/padanja za kvadratni signal manj kot 8ns.
- Amplituda nastavljiva med 1mVpp in 10Vpp (odvisno od frekvence in bremena).
- Zaščita pred kratkim stikom in izolacija na priključkih BNC za varnost in vzdržljivost.
Tipične uporabe:
Ta generator je idealen za elektronske laboratorije, razvoj in testiranje vezij, simulacijo signalov za komunikacijsko opremo ter napredno tehnično izobraževanje. Zaradi zmožnosti generiranja arbitrarnih signalov in kompleksnih modulacij je nepogrešljiv za inženirje in tehnike.
Združljivost:
Združljiv z digitalnimi osciloskopi Siglent, kar omogoča integracijo in daljinsko upravljanje prek ukazov ter olajša analizo in sprotne nastavitve.
- Tehnologija DDS z dvojnim izhodom in nastavitvijo faze
- Izhodna frekvenca do 160MHz in vzorčenje 500MSa/s
- 14-bitna vertikalna ločljivost in 512K točk valovne oblike
- Modulacije AM, FM, PM, PWM, sweep in pulse train
- Notranji frekvenčni števec visoke natančnosti do 200MHz
- Vmesnika USB Device in USB Host za daljinsko upravljanje
- 4.3-palčni TFT-LCD zaslon za enostavno upravljanje
- Zaščita pred kratkim stikom in izolirani BNC priključki
- Kompaktne dimenzije in nizka teža za laboratorij
Vprašanja in odgovori kupcev
Katere so glavne funkcije in prednosti generatorja Siglent SDG5082 v primerjavi s podobnimi možnostmi na trgu?
SDG5082 omogoča generiranje arbitrarnih in standardnih valovnih oblik (sinusna, kvadratna, rampa, trikotna, pulzna, šum) s frekvencami do 160 MHz pri sinusnem signalu in 80 MHz pri drugih oblikah. Uporablja DDS tehnologijo, dva kanala in 14-bitno navpično ločljivost, kar izboljša zvestobo signalov. V primerjavi s konkurenco izstopa po nizkem faznem šumu (-116 dBc/Hz) in natančnem notranjem frekvenčnem števcu do 200 MHz, kar omogoča zanesljivejše meritve.
Kakšne so dimenzije, teža in elementi, vključeni v škatli tega funkcijskega generatorja?
Generator SDG5082 ima običajno približne dimenzije 261 mm × 112 mm × 295 mm in težo okoli 3,6 kg. Tipična vsebina škatle vključuje generator, napajalni kabel, en USB kabel, uporabniški priročnik in v večini regij dva testna BNC kabla. Priporočljivo je pri dobavitelju preveriti, ali so potrebni dodatni specifični dodatki.
Ali naprava za pravilno delovanje potrebuje posebno napetost ali vrsto konektorja?
Deluje s standardno omrežno napetostjo: 100–240 V AC, 50/60 Hz, standardni IEC vhod. Ne potrebuje posebnih transformatorjev in je združljiva z večino globalnih električnih inštalacij. Za varno namestitev je treba uporabiti certificiran napajalni kabel, združljiv z regijo.
Kakšne so operativne omejitve in razpon natančnosti glede generiranja frekvence in ločljivosti?
SDG5082 omogoča generiranje sinusnih signalov od 1 µHz do 160 MHz, kvadratnih do 80 MHz ter rampnih in trikotnih do 20 MHz. Ločljivost nastavitve frekvence je 1 µHz, navpična ločljivost pa 14 bitov. Frekvenčna natančnost je ±2 ppm, kar je dovolj stabilno za napredne laboratorijske aplikacije.
Ali obstajajo posebna priporočila za vzdrževanje in kakšno poprodajno podporo nudi Siglent za ta model?
Priporočljivo je redno čistiti BNC izhode, napravo hraniti v suhem okolju (<80 % RH) in se izogibati dolgotrajni izpostavljenosti prahu. Siglent ponuja omejeno enoletno garancijo, oddaljeno tehnično pomoč in razpoložljivost rezervnih delov, kot so varovalke ali kabli. Strojno vzdrževanje naj izvaja usposobljeno osebje, da se garancija ne izgubi.
Kakšna je največja frekvenca, ki jo lahko generira Siglent SDG5082?
Siglent SDG5082 lahko v sinusnem načinu generira signale do 160MHz.
Katere vrste valovnih oblik lahko generira ta generator?
Lahko generira sinusno, kvadratno, rampno, trikotno, pulzno, šum in arbitrarne valovne oblike.
Ali je mogoče generator upravljati na daljavo?
Da, ima vmesnika USB Device in USB Host ter podpira daljinsko upravljanje prek ukazov, posebej z digitalnimi osciloskopi Siglent.
Katere modulacijske funkcije vključuje ta generator?
Vključuje modulacije AM, DSB-AM, FM, PM, FSK, PWM, sweep in pulse train.
Ali ima generator zaščito pred poškodbami?
Da, ima zaščito pred kratkim stikom in izolirane priključke BNC za večjo varnost.
