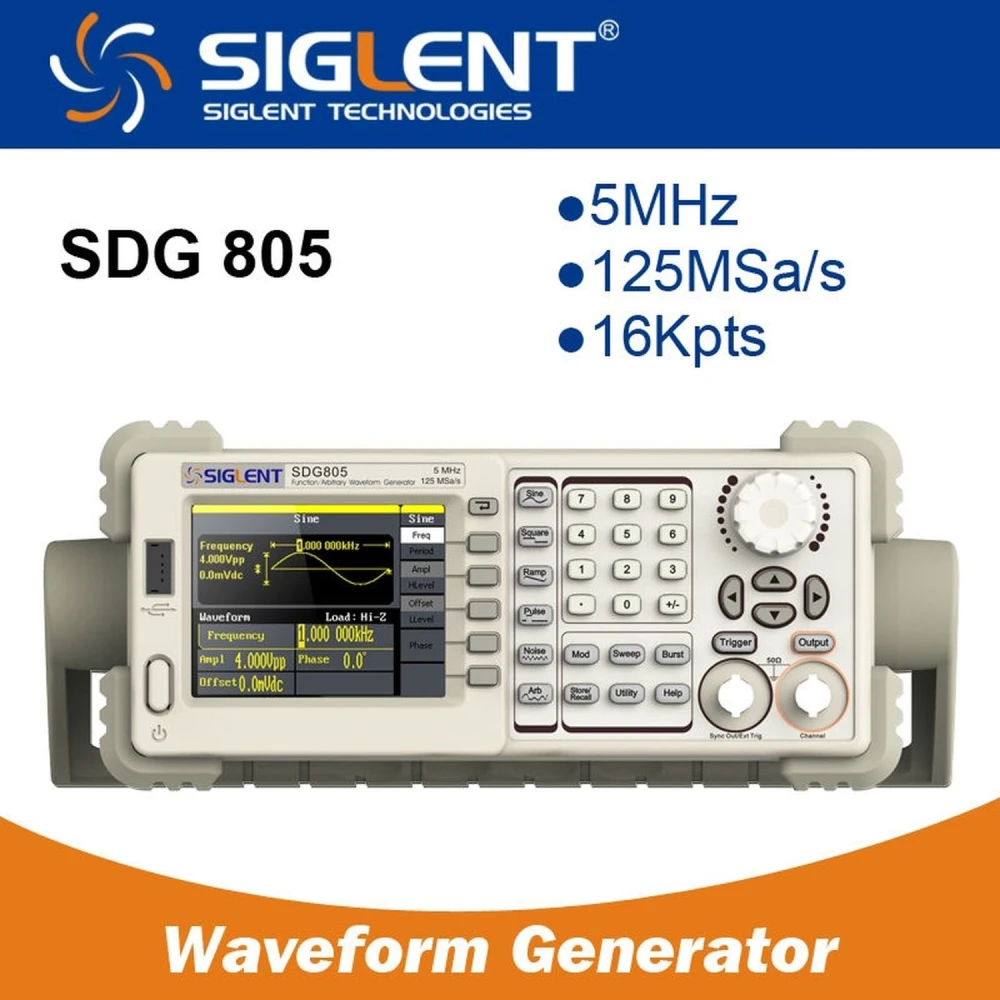

Siglent SDG805 5MHz arbitrarni funkcijski generator z EasyPulse
Znamka: Siglent
DDV vključen (Brez DDV: 159,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 186,22 € | -4% |
| 10+ | 182,34 € | -6% |
| 20+ | 174,58 € | -10% |
Splošen opis
Arbitrarni funkcijski generator Siglent SDG805 5MHz je elektronski instrument, zasnovan za generiranje signalov z visoko natančnostjo in vsestranskostjo. Opremljen z največjo izhodno frekvenco 5 MHz in hitrostjo vzorčenja 125 MSa/s je ta generator idealen za testiranje, razvoj in vzdrževanje v elektroniki, telekomunikacijah in raziskovalnih laboratorijih.
Zahvaljujoč inovativni tehnologiji EasyPulse lahko SDG805 oddaja impulze z nizkim nihanjem in hitrimi naraščajočimi ter padajočimi robovi, ne glede na frekvenco. To omogoča natančen nadzor delovnega cikla, širine in roba impulza ter presega zmogljivost običajnih DDS generatorjev.
Glavne značilnosti
- Napredna tehnologija DDS z 14-bitno vertikalno ločljivostjo za jasne in natančne signale.
- Izhod z enim kanalom s 5 standardnimi oblikami valovanja in 46 vgrajenimi vrstami arbitrarnih oblik, vključno z DC.
- Celovite modulacijske funkcije: AM, DSB-AM, FM, PM, FSK, ASK, PWM, linearno/logaritemsko pometanje in burst.
- Standardni USB vmesnik (Host in naprava) za shranjevanje na U-Disk in posodobitve programske opreme.
- 10 nestanovitnih pomnilniških mest za prilagojene arbitrarne oblike valovanja.
- Združljiv z digitalnimi pomnilniškimi osciloskopi SIGLENT za integracijo in napredno analizo.
- Programska oprema EasyWave za enostavno urejanje in nastavitev arbitrarnih oblik valovanja.
Tehnične specifikacije
- Model: SDG805
- Največja izhodna frekvenca: 5 MHz
- Izhodni kanali: 1
- Hitrost vzorčenja: 125 MSa/s
- Dolžina valovne oblike: 16 kpts
- Frekvenčna ločljivost: 1 µHz
- Vertikalna ločljivost: 14 bits
- Oblike valovanja: sinusna, kvadratna, rampa, impulz, gaussova, beli gaussov šum in 46 arbitrarnih oblik
- Frekvenčno območje za sinusno in kvadratno valovanje: 1 µHz do 5 MHz
- Frekvenčno območje za impulz: 500 µHz do 5 MHz
- Frekvenčno območje za rampno/trikotno valovanje: 1 µHz do 300 kHz
- Pasovna širina belega gaussovega šuma: >5 MHz (-3 dB)
- Modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Standardna konfiguracija: USB Host in USB naprava
- Amplituda (visoka upornost): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Tipične uporabe
Ta generator je idealen za inženirje, tehnike in študente, ki potrebujejo zanesljiv vir signala za testiranje vezij, simulacijo signalov, razvoj elektronskih naprav in laboratorijske poskuse. Združljivost z osciloskopi SIGLENT olajša skupno analizo generiranih in izmerjenih signalov.
Združljivost in programska oprema
SDG805 se enostavno poveže z drugo opremo SIGLENT in ga je mogoče nastavljati s programsko opremo EasyWave, ki omogoča urejanje in prilagajanje arbitrarnih oblik valovanja glede na specifične potrebe.
Zaključek
Arbitrarni funkcijski generator Siglent SDG805 5MHz izstopa po natančnosti, raznolikosti oblik valovanja in napredni tehnologiji EasyPulse, zato je bistveno orodje za vsako tehnično okolje, ki zahteva signale visoke kakovosti in prilagodljivost.
- Napredna tehnologija DDS z 14-bitno vertikalno ločljivostjo za natančne signale
- Največja izhodna frekvenca 5 MHz in hitrost vzorčenja 125 MSa/s
- 46 vgrajenih arbitrarnih oblik valovanja in 5 standardnih oblik
- Celovite modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, pometanje in burst
- Tehnologija EasyPulse za impulze z nizkim nihanjem in hitrimi robovi
- USB vmesnik za shranjevanje in posodobitve programske opreme
- Združljiv z digitalnimi osciloskopi SIGLENT in programsko opremo EasyWave
Vprašanja in odgovori kupcev
Kakšno natančnost in ločljivost ponuja pri frekvenci in amplitudi? Kakšne so njegove operativne omejitve?
Ponuja največjo frekvenco 5 MHz, hitrost vzorčenja 125 MSa/s in 14-bitno navpično ločljivost. Frekvenčna natančnost je približno ±30 ppm, amplituda pa je običajno nastavljiva med 2 mVpp in 20 Vpp, odvisno od obremenitve. Ne sme se uporabljati nad 5 MHz niti presegati določenih napetosti, da se preprečita popačenje in poškodbe.
Kakšno vzdrževanje zahteva naprava in kakšna je njena pričakovana življenjska doba pri standardni laboratorijski uporabi?
SDG805 zahteva redno zunanje čiščenje (brez agresivnih topil) in ohranjanje prezračevalnih odprtin brez prahu. V notranjosti ni mehanskih obrabnih delov. Pričakovana življenjska doba lahko v nadzorovanem okolju preseže 5 let, ob upoštevanju temperaturnih specifikacij (0–40 °C) in varnega napajanja.
Kaj se zgodi, če uporabniška valovna oblika preseže notranji pomnilnik ali število razpoložljivih mest?
SDG805 omogoča shranjevanje do 10 arbitrarnih valovnih oblik v nehlapnem pomnilniku. Če to presežete, bo treba eno od obstoječih prepisati ali uporabiti zunanji USB pomnilnik za nalaganje valovnih oblik po potrebi. Upravljanje pomnilnika ne podpira notranjih razširitev.
Kakšna je največja izhodna frekvenca generatorja Siglent SDG805?
Največja izhodna frekvenca je 5 MHz.
Katere oblike valovanja lahko generira SDG805?
Lahko generira standardne oblike valovanja, kot so sinusna, kvadratna, rampa, impulz in gaussova, ter 46 vgrajenih arbitrarnih oblik.
Ali je združljiv z drugo opremo Siglent?
Da, brez težav se lahko poveže z digitalnimi pomnilniškimi osciloskopi SIGLENT.
Katere modulacijske funkcije podpira ta generator?
Podpira AM, DSB-AM, FM, PM, FSK, ASK, PWM, linearno/logaritemsko pometanje in burst.
Katere vmesnike ima za povezavo in shranjevanje?
Ima vmesnika USB Host in USB naprava ter podpira shranjevanje na U-Disk in posodobitve programske opreme.
