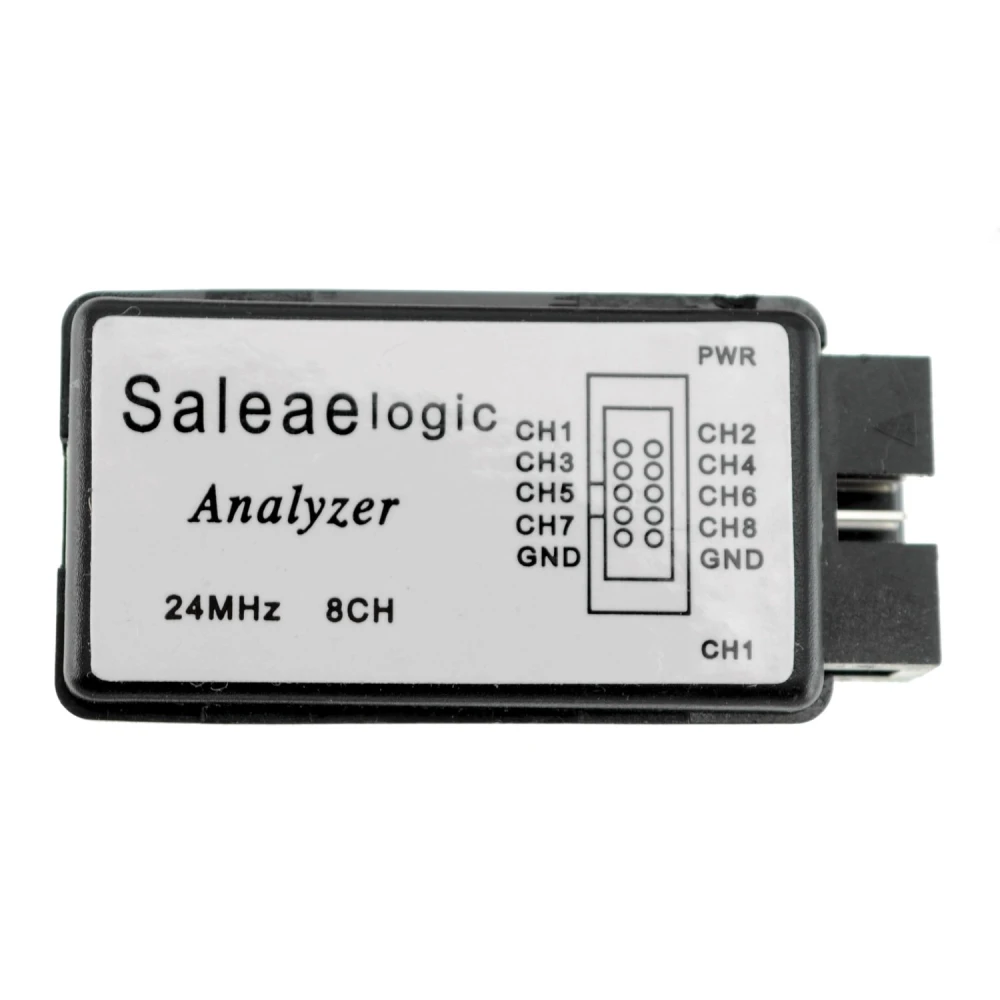

Logični analizator 24MHz 8 kanalov združljiv s programsko opremo Saleae USB Logic
Znamka: satkit
12,08€
DDV vključen (Brez DDV: 9,90 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 11,59 € | -4% |
| 10+ | 10,67 € | -12% |
Omejena zaloga
Standardna dostava
Sre, Apr 29 - Pet, Maj 1
Ekspresna dostava
Pon, Apr 27 - Tor, Apr 28
Vračila v 30 dneh
Brezplačna vračila v 30 dneh
Varna transakcija
Share:
Brezplačna dostava
Dostava od 4,99€
Enostavna vračila
30-dnevna politika vračil
Varno plačilo
100% varen zaključek nakupa
Garancija kakovosti
Samo originalni izdelki
Logični analizator 24MHz 8 kanalov, združljiv s Saleae je bistveno orodje za profesionalce in ljubitelje elektronike, ki morajo digitalne signale analizirati natančno in hitro. Naprava se poveže prek USB in je združljiva s programsko opremo Saleae USB Logic, kar omogoča zajem in analizo več digitalnih protokolov.
Glavne značilnosti:
- USB povezava za enostavno integracijo z računalnikom.
- 8 hkratnih kanalov za zajem več digitalnih signalov.
- Največja hitrost vzorčenja do 24MHz, odvisno od računalnika in uporabe USB vodila.
- Združljiv s pogostimi protokoli, kot so I2C, SPI, 1WIRE in serijski.
- Deluje z ravnmi TTL: nizka raven od -0.5V do 0.8V in visoka raven od 2V do 5.25V.
- Lahka teža samo 22 gramov, kar olajša prenašanje in uporabo.
- Časovne meritve na zaslonu za podrobno analizo signalov.
- Izbira vrste proženja (trigger) po kanalu za natančen nadzor zajema.
Tehnične specifikacije:
- Kanali: 8
- Največja frekvenca vzorčenja: 24MHz
- Združljivost: programska oprema Saleae USB Logic
- Ravni signala: TTL (-0.5V do 0.8V nizka, 2V do 5.25V visoka)
- Teža: 22 gramov

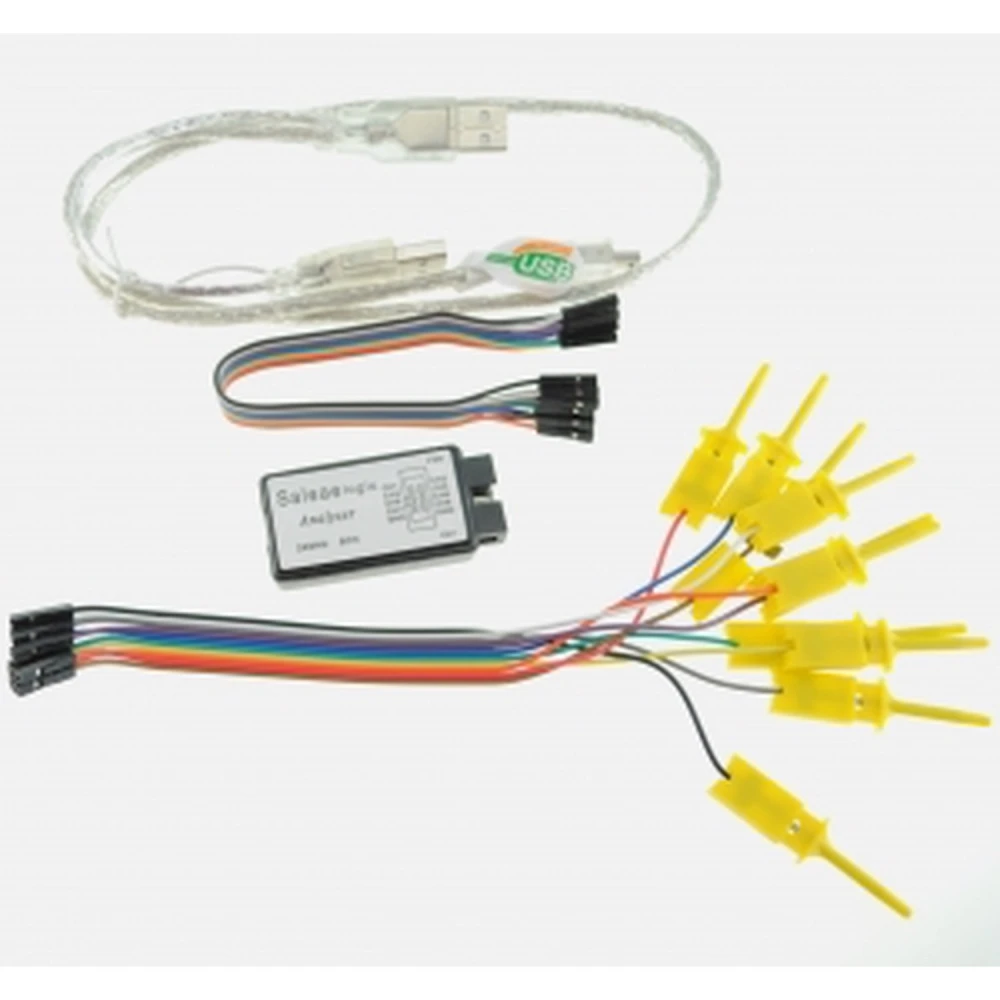

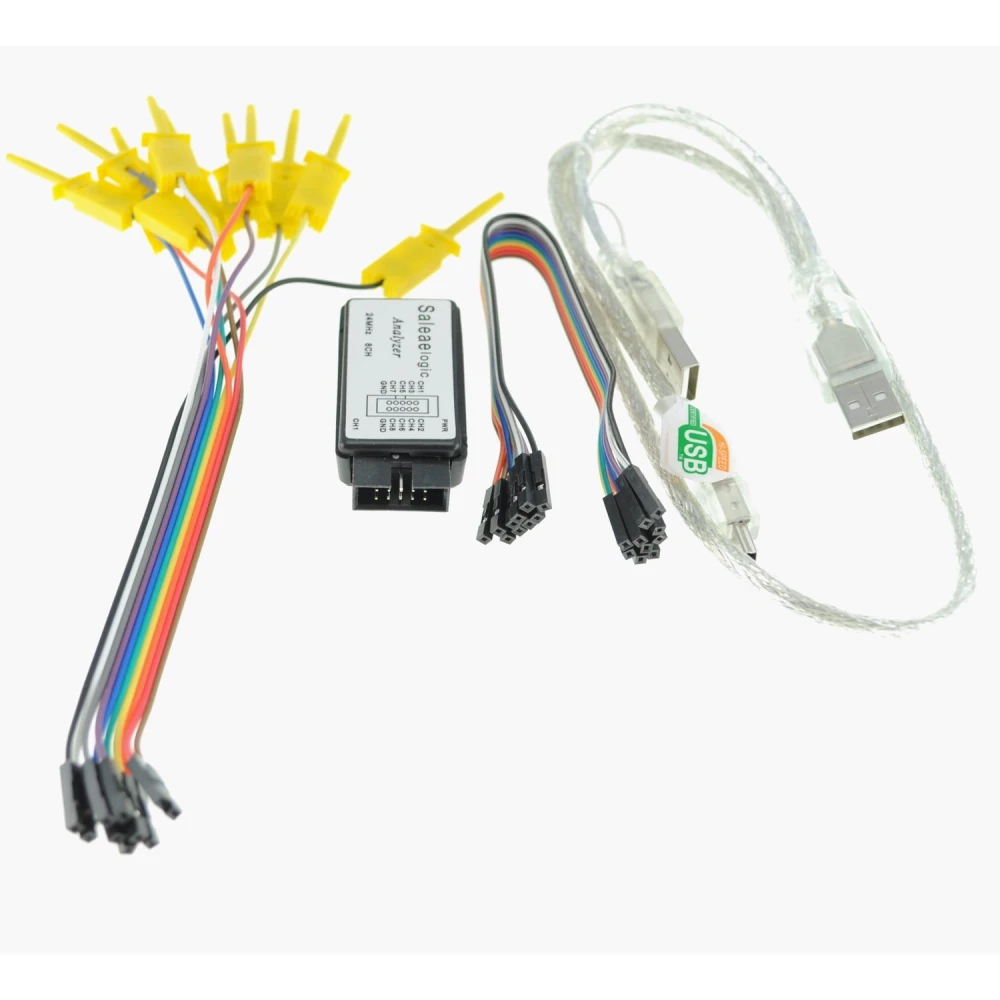

Vsebina paketa:
- 1 x USB SALEAE logični analizator
- 1 x priključni USB kabel
- 1 x testne sponke za priklop na signale
- 1 x 10-pinski DuPont kabel
Tipične uporabe: Ta analizator je popoln za diagnostiko in razvoj elektronskih projektov, zlasti za analizo digitalnih komunikacijskih vodil, odpravljanje napak pri mikrokrmilnikih in preverjanje komunikacijskih protokolov, kot so I2C, SPI in serijski. Združljivost s programsko opremo Saleae omogoča enostaven prikaz in analizo podatkov v realnem času.
Združljivost: Združljiv s katerim koli računalnikom, ki podpira USB povezavo in programsko opremo Saleae USB Logic, na voljo za Windows, Mac in Linux.
- USB povezava za enostavno integracijo z računalnikom
- 8 hkratnih kanalov za več digitalnih signalov
- Največja hitrost vzorčenja do 24MHz
- Združljiv s protokoli I2C, SPI, 1WIRE in serijski
- Deluje z ravnmi TTL: nizka -0.5V do 0.8V, visoka 2V do 5.25V
- Lahka teža 22 gramov za enostavno prenašanje
- Časovne meritve na zaslonu za podrobno analizo
- Izbira proženja (trigger) po kanalu za natančen nadzor
- Vključuje USB kabel, testne sponke in 10-pinski DuPont kabel
Vprašanja in odgovori kupcev
Kakšne so natančne dimenzije in teža analizatorja ter kateri dodatki so vključeni v škatli?
Logični analizator tehta približno 22 g. Vključuje glavni modul, USB kabel za povezavo z računalnikom, komplet testnih sponk in 10-pinski kabel DuPont. Tipične dimenzije modula so približno 60 mm × 50 mm × 15 mm (za potrditev preverite tehnični list, saj lahko zaradi OEM izdelave odstopajo).
Katere zahteve glede operacijskega sistema in strojne opreme potrebuje za pravilno delovanje združljive programske opreme Saleae?
Združljiva programska oprema Saleae Logic zahteva operacijski sistem Windows (7 ali novejši), macOS (10.10 ali novejši) ali Linux (glibc >= 2.13). Priporočljivo je imeti vsaj 2 GB RAM-a, vrata USB 2.0 ali novejša ter dvojedrni procesor, da zagotovite tekoče in natančno zajemanje pri visokih hitrostih vzorčenja. Glede na točno različico klonskega izdelka in razpoložljive gonilnike lahko obstajajo manjše omejitve združljivosti.
Kako naj priklopim in nastavim analizator, da zagotovim zanesljive meritve brez poškodb analiziranih vezij?
Analizator je treba priključiti na digitalne signale, združljive z nivoji TTL: območje od 0 do 5,25 V, pri čemer je nizka raven od -0,5 do 0,8 V in visoka raven od 2 do 5,25 V. Testne sponke priključite na signale za analizo in v programski opremi izberite kanale ter nastavite ustrezne prožilce. Pomembno je, da ne presežete dovoljenih napetostnih nivojev in da se izogibate priklopu na signale z velikimi tokovnimi prehodi ali nivoji, ki niso TTL, da preprečite poškodbe instrumenta in napačne odčitke.
Kakšna garancija, nadomestni deli ali podpora so na voljo za ta model, glede na to, da je združljiv s Saleae, vendar ni originalen?
Ker gre za združljiv model (ne original Saleae), garancijo običajno zagotavlja le distributer in praviloma krije proizvodne napake od 3 do 12 mesecev, odvisno od prodajalca. Uradne podpore Saleae ni, prav tako ni dostopa do originalnih nadomestnih delov; popravilo je odvisno od distributerja ali od samostojnega odpravljanja manjših napak (zamenjava kablov, manjša spajkanja). Podpora za programsko opremo je omejena na uporabo z združljivimi različicami, brez jamstva za prihodnje posodobitve.
S katero programsko opremo je združljiv logični analizator?
Logični analizator je združljiv s programsko opremo Saleae USB Logic, ki omogoča zajem in analizo digitalnih signalov.
Koliko kanalov ima logični analizator?
Ta logični analizator ima 8 kanalov za hkratni zajem digitalnih signalov.
Kakšna je največja frekvenca vzorčenja?
Največja frekvenca vzorčenja je 24MHz, vendar je odvisna od računalnika in uporabe USB vodila.
Katere protokole lahko analizira ta naprava?
Lahko analizira digitalne protokole, kot so I2C, SPI, 1WIRE in serijski.
Kaj vsebuje paket ob nakupu analizatorja?
Paket vključuje USB SALEAE analizator, priključni USB kabel, testne sponke in 10-pinski DuPont kabel.
