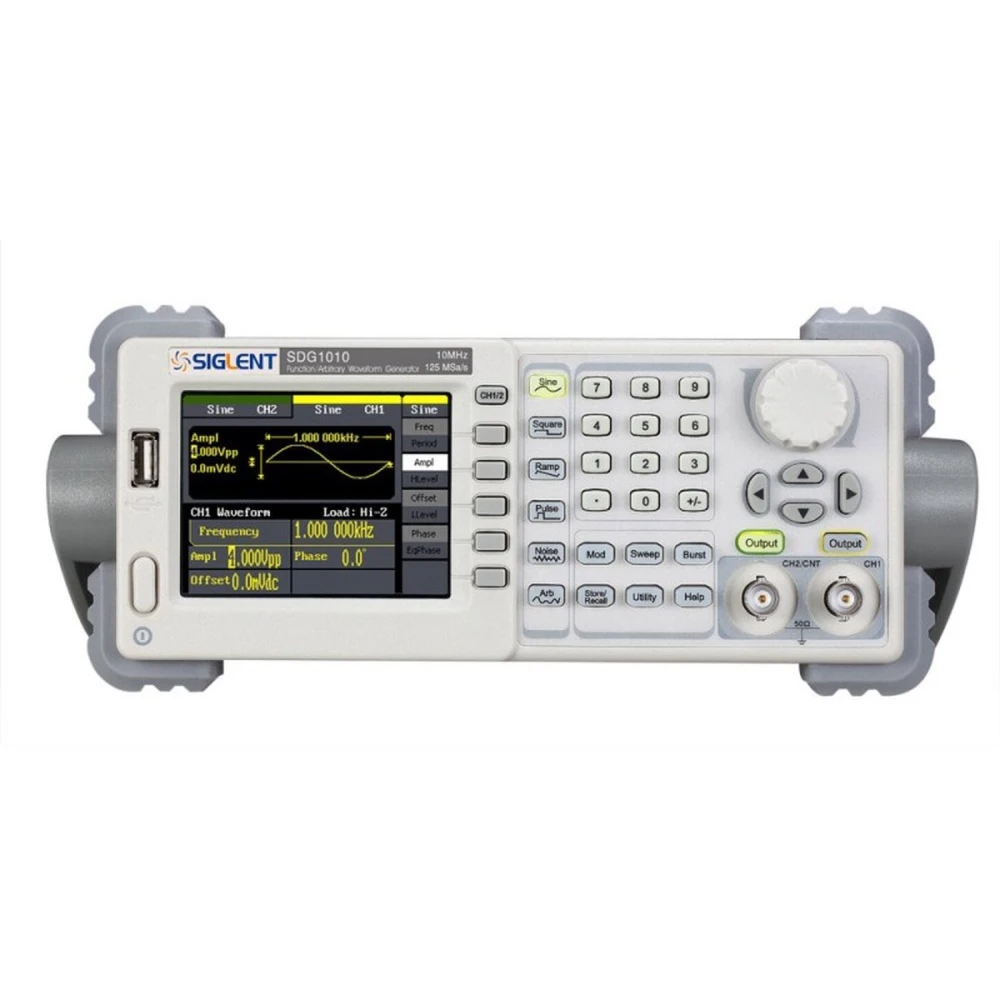

Siglent SDG1010 10MHz arbitrarni funkcijski generator za laboratorij
Znamka: Siglent
DDV vključen (Brez DDV: 189,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 221,36 € | -4% |
| 10+ | 216,75 € | -6% |
| 20+ | 207,52 € | -10% |
Siglent SDG1010 10MHz arbitrarni funkcijski generator je nepogrešljiv instrument za elektronske laboratorije in inženirske projekte, ki zahtevajo natančne in raznolike signale. Ta generator uporablja tehnologijo DDS (Direct Digital Synthesis) za največjo izhodno frekvenco 10MHz, frekvenčno ločljivost 1 µHz in vertikalno ločljivost 14 bitov, kar zagotavlja čiste in natančne signale.
Glavne značilnosti:
- Največja izhodna frekvenca: 10MHz.
- Izhodni kanali: 2, kar omogoča sočasno generiranje signalov.
- Hitrost vzorčenja: 125 MSa/s za visoko zvestobo oblik valovanja.
- Dolžina valovanja: 16 kpts, idealno za kompleksne oblike valovanja.
- Standardne oblike valovanja: sinusna, kvadratna, rampna, pulzna, gaussov beli šum in 48 vgrajenih tipov arbitrarnih oblik.
- Modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep in Burst za napredne aplikacije.
- Števec frekvence: vgrajen z območjem od 100 mHz do 200 MHz.
- Povezljivost: standardna USB Host in Device, z možnostjo USB-GPIB priključka za daljinsko upravljanje.
- Združljivost: brezhibno se povezuje z digitalnimi osciloskopi serije SDS1000 in podpira daljinsko upravljanje.
Tipične uporabe: Ta generator je idealen za testiranje in razvoj v elektroniki, vključno z načrtovanjem vezij, testiranjem komponent, simulacijo signalov in tehničnim izobraževanjem. Zaradi možnosti generiranja več vrst signalov je vsestransko uporaben za različne laboratorijske aplikacije.
Tehnične specifikacije:
- Model: SDG1010
- Največja frekvenca: 10MHz
- Kanali: 2
- Hitrost vzorčenja: 125 MSa/s
- Dolžina valovanja: 16 kpts
- Frekvenčna ločljivost: 1 µHz
- Vertikalna ločljivost: 14 bitov
- Oblike valovanja: sinusna, kvadratna, rampna, pulzna, gaussov beli šum, 48 arbitrarnih oblik
- Modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Števec frekvence: 100 mHz - 200 MHz
- Povezljivost: USB Host & Device, opcijski priključek USB-GPIB
- Velikost: 229mm x 105mm x 281mm
Opomba o razpoložljivosti: Trenutno ta izdelek ni na zalogi. Priporočamo, da preverite alternative ali se naročite na obvestilo o ponovni zalogi.
- Tehnologija DDS z dvojnim izhodom in nastavljivo fazo za natančne signale
- Največja frekvenca 10MHz z ločljivostjo 1 µHz
- Visoka hitrost vzorčenja 125 MSa/s in vertikalna ločljivost 14 bitov
- 48 notranjih arbitrarnih oblik valovanja in 5 standardnih tipov
- Napredne modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Vgrajen števec frekvence do 200 MHz
- Povezljivost USB Host & Device in možnost USB-GPIB priključka
- Združljiv z digitalnimi osciloskopi SDS1000 in daljinskim upravljanjem
Vprašanja in odgovori kupcev
Katere povezave in zunanje shranjevalne podpore naprava podpira za nalaganje in posodabljanje arbitrarnih valovnih oblik?
SDG1010 ima USB vrata (Device in Host), kar omogoča neposredno povezavo z računalnikom in uporabo USB pomnilnikov (U-disk) za nalaganje arbitrarnih valovnih oblik ali posodobitev vdelane programske opreme. Podpora za GPIB vrata je opcijska in zahteva dodatni modul.
Kakšne so omejitve frekvence in vrste valovne oblike, ki jih lahko ustvari v posameznem kanalu, in kakšna je tipična popačenost sinusnih signalov?
Sinusni in kvadratni signali segajo od 1 µHz do 10 MHz, pulzni signali od 500 µHz do 5 MHz, rampe od 1 µHz do 300 kHz in arbitrarne oblike od 1 µHz do 5 MHz. Generator navaja skupno harmonsko popačenje (THD) <0,04 % tipično za sinusne signale v območju 1 kHz do 10 kHz pri največji amplitudi.
Ali generator vključuje funkcije modulacije in se lahko sinhronizira z instrumenti Siglent, kot so osciloskopi SDS1000?
Da, vključuje številne funkcije modulacije (AM, FM, PM, PWM), frekvenčno pometanje in pulzne vlake. Lahko se neposredno poveže in sinhronizira z osciloskopi Siglent serije SDS1000, kar olajša avtomatizirana testiranja prek daljinskega upravljanja.
Kateri dodatki so vključeni v škatli in kakšne možnosti obstajajo za nadomestne dele ali poprodajne storitve?
Običajno SDG1010 vključuje napajalni kabel, uporabniški priročnik, USB kabel in dva BNC na BNC kabla. Nadomestni deli (kabli, varovalke) in poprodajne storitve so na voljo prek pooblaščenih distributerjev Siglent in same blagovne znamke; standardna garancija je običajno 3 leta, vendar je priporočljivo to potrditi pri konkretnem prodajalcu.
Kakšna je največja izhodna frekvenca generatorja Siglent SDG1010?
Največja izhodna frekvenca je 10 MHz.
Koliko izhodnih kanalov ima generator?
Generator ima 2 izhodna kanala za sočasne signale.
Katere oblike valovanja lahko generira ta naprava?
Lahko generira sinusno, kvadratno, rampno, pulzno, gaussov beli šum in 48 vrst notranjih arbitrarnih oblik valovanja.
Ali je združljiv z drugimi merilnimi instrumenti?
Da, združljiv je z digitalnimi osciloskopi serije SDS1000 in podpira daljinsko upravljanje.
Kakšno povezljivost ponuja generator?
Ima standardna USB Host in Device ter ponuja opcijski priključek USB-GPIB za daljinsko upravljanje.
