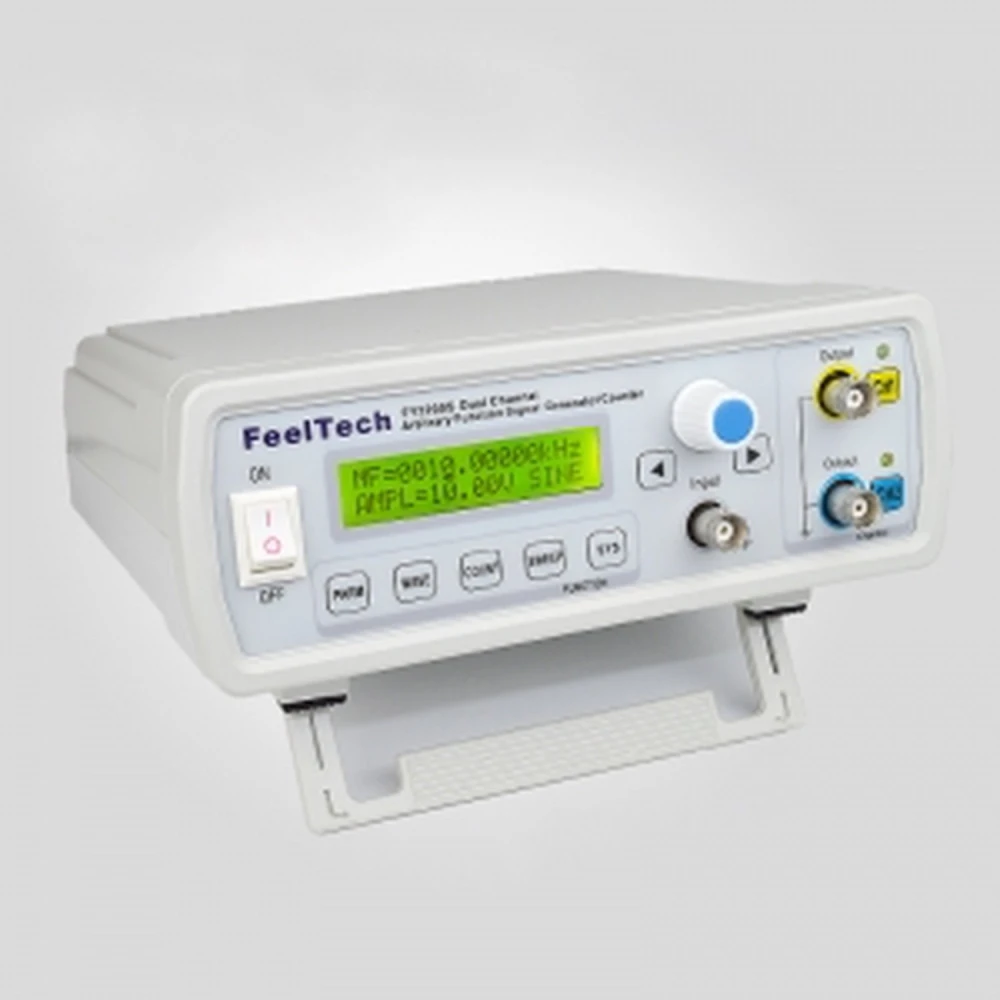

FY3225S arbitrarni funkcijski generator 25MHz z 2 kanala
Znamka: FeelTech
DDV vključen (Brez DDV: 82,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 95,04 € | -5% |
Arbitrarni funkcijski generator FY3225S 25MHz je napreden instrument z dvema kanaloma za generiranje signalov z visoko natančnostjo in stabilnostjo, idealen za uporabo v elektronskem inženirstvu, laboratorijih, proizvodnih linijah, izobraževanju in znanstvenih raziskavah.
Ta generator uporablja tehnologijo DDS z integriranim CMOS vezjem in hitrim mikroprocesorjem ter aktivnim kristalnim oscilatorjem, ki zagotavlja izjemno frekvenčno stabilnost. Tehnologija površinske montaže izboljšuje odpornost proti motnjam in podaljšuje življenjsko dobo naprave.
Glavne značilnosti
- Dva neodvisna izhodna kanala (CH1 in CH2) z visoko hitrostjo.
- Največja frekvenca sinusnega signala: 25 MHz.
- Največja frekvenca pravokotnega, trikotnega in arbitrarnega signala: do 6 MHz.
- Vgrajen frekvencmeter z merilnim območjem do 100 MHz.
- Razpoložljive valovne oblike: sinusna, pravokotna (delovni cikel nastavljiv od 0.1% do 99.9%), trikotna, žagasta, arbitrarna, običajni pulz, šum, elektrokardiogram, AM, FM in druge.
- Izhodna amplituda večja ali enaka 20 Vp-p brez obremenitve.
- Frekvenčna ločljivost 0.01 Hz (10 mHz) z natančnostjo ±5×10⁻⁶.
- Popolno digitalno upravljanje z zaslonom LCD1602 in nastavitvijo z gumbi ter vrtljivim gumbom.
- Funkcija linearnega in logaritemskega pometanja, nastavljiva po frekvenci in času.
- Pomnilnik za shranjevanje do 20 uporabniških nastavitev.

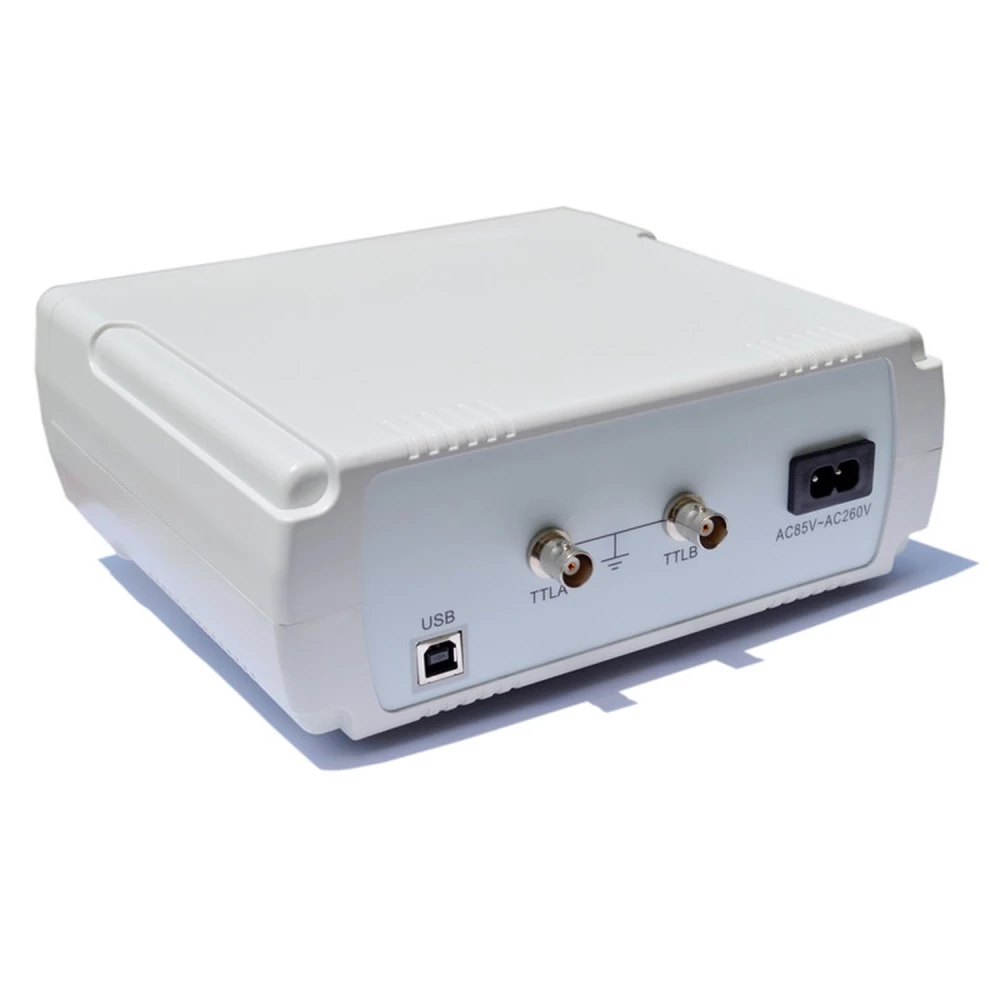

- Sinhroniziran TTL izhod na obeh kanalih z nastavljivo fazno razliko.
- Širok delovni napetostni razpon: AC85V do AC260V.
Tehnične specifikacije
- Dimenzije: 200 mm (dolžina) × 190 mm (širina) × 90 mm (višina).
- Teža: 500 g (enota), dodatki 150 g.
- Delovna temperatura: 0 do 40 °C; največja vlažnost 80%.
- Izhodna impedanca: 50 ohms ±10%.
- Popačenje sinusnega signala ≤0.8% pri 1 kHz.
- Čas naraščanja in padanja pravokotnega signala ≤100 ns.
- Obseg števca: 0 do 4,294,967,295.
- Vhodna napetost za frekvenčni merilnik: 2 Vp-p do 20 Vp-p.
Tipične uporabe
Ta generator je odličen za testiranje in razvoj v elektroniki, simulacijo signalov za naprave, kalibracijo instrumentov, tehnično izobraževanje in znanstveno eksperimentiranje. Zaradi možnosti generiranja več valovnih oblik ter nadzora parametrov, kot so amplituda, frekvenca, faza in delovni cikel, je vsestransko uporaben za različne aplikacije.
Združljivost
Združljiv je s programsko opremo za daljinsko upravljanje in nastavitev funkcij prek računalnika. Vključuje USB povezavo za komunikacijo in posodobitve. Združljiv je s sistemi, ki zahtevajo natančne in stabilne testne signale.
Priloženi dodatki
- Signalni generator FY3225S.
- Napajalni kabel.
- 3-žilni USB kabel s kvadratnim priključkom.
- 2 Q9 žična sponka.
- CD z navodili in programsko opremo.
Opomba: Izdelek trenutno ni na zalogi. Preverite razpoložljivost ali alternative v naši trgovini.
- Dva neodvisna kanala za izhod signala.
- Največja frekvenca sinusnega signala 25 MHz.
- Vgrajen frekvencmeter z območjem do 100 MHz.
- Valovne oblike: sinusna, pravokotna, trikotna, žagasta, arbitrarna in druge.
- Digitalno upravljanje z zaslonom LCD1602 in nastavitvijo z vrtljivim gumbom.
- Pomnilnik za shranjevanje do 20 prilagojenih nastavitev.
- Nastavljiva funkcija linearnega in logaritemskega pometanja.
- Visoka natančnost in nizko popačenje izhodnih signalov.
- Sinhroniziran TTL izhod z nastavitvijo faze.
- Širok delovni napetostni razpon AC85V do AC260V.
Vprašanja in odgovori kupcev
Kateri so glavni materiali, fizične dimenzije, teža in kaj vključuje škatla FY3225S?
Ohišje je izdelano iz ojačane plastike ABS, primerne za uporabo na delovni mizi. Približne dimenzije so 235 mm x 170 mm x 85 mm, teža pa okoli 1,3 kg. Paket običajno vključuje: 1 generator FY3225S, 1 napajalnik, 2 kabla BNC na krokodil sponko, 1 USB kabel in tiskani/digitalni priročnik. Točne vsebine glede na serijo preverite v trgovini.
Kakšne so tehnične omejitve generiranja signala glede frekvence, amplitude in ločljivosti? Ali je FY3225S primeren za RF aplikacije?
Največja frekvenca za sinusni signal je 25 MHz; pri drugih valovnih oblikah je lahko meja nižja (glejte tehnični priročnik). Največja izhodna amplituda je običajno 20 Vpp pri visokoimpedančni obremenitvi; pri 50 Ω obremenitvi je približno 10 Vpp. Ločljivost DAC je 12-bitna in omogoča pomnilnik arbitrarne oblike do 2048 točk. Za profesionalne RF aplikacije (>30 MHz) ali zahteve po visoki spektralni čistosti ta naprava ni optimalna, saj daje prednost vsestranskosti in ceni pred specifičnimi RF zmogljivostmi.
Ali je generator združljiv z mednarodnimi napajalnimi sistemi in kakšne priključke uporablja za izhod signala?
Generator zahteva napajanje 100–240 V AC, 50/60 Hz, ki se prek priloženega napajalnika pretvori v DC (tipičen vhod: 110–240 V, izhod 12 V DC, 2 A). Za signal uporablja standardne priključke BNC na svojih dveh glavnih kanalih, kar omogoča enostavno povezavo s klasičnimi laboratorijskimi instrumenti, kot so osciloskopi, testni moduli in sistemi za zajem podatkov.
Kakšno vzdrževanje potrebuje in ali obstaja možnost posodobitve firmware-a ali dostopa do rezervnih delov?
Vzdrževanje je omejeno na zunanje čiščenje in redno preverjanje priključkov BNC. Priporočljivo je izogibanje prašnim okoljem in preobremenitvam na izhodu. Firmware redko zahteva posodobitev; če je na voljo nova različica, se postopek običajno izvede prek USB pod tehničnim nadzorom. Rezervne dele, kot so napajalnik in kabli, je mogoče kupiti pri standardnih distributerjih ali pri proizvajalcu, medtem ko specifični notranji deli morda niso zlahka dostopni.
Kakšna je največja frekvenca, ki jo lahko generira FY3225S?
Lahko generira sinusne valove do 25 MHz ter pravokotne, trikotne in arbitrarne valove do 6 MHz.
Ali ima generator vgrajen frekvencmeter?
Da, vključuje frekvencmeter z merilnim območjem do 100 MHz za notranje in zunanje signale.
Katere valovne oblike lahko generira ta naprava?
Generira sinusne, pravokotne, trikotne, žagaste, arbitrarne valove, običajni pulz, šum, elektrokardiogram, AM, FM in druge.
Ali je mogoče generator upravljati z računalnikom?
Da, FY3225S omogoča nastavitve in upravljanje s programsko opremo prek USB povezave.
Kateri dodatki so priloženi izdelku?
Priloženi so napajalni kabel, USB kabel, dva Q9 žična sponka in CD z navodili ter programsko opremo.
