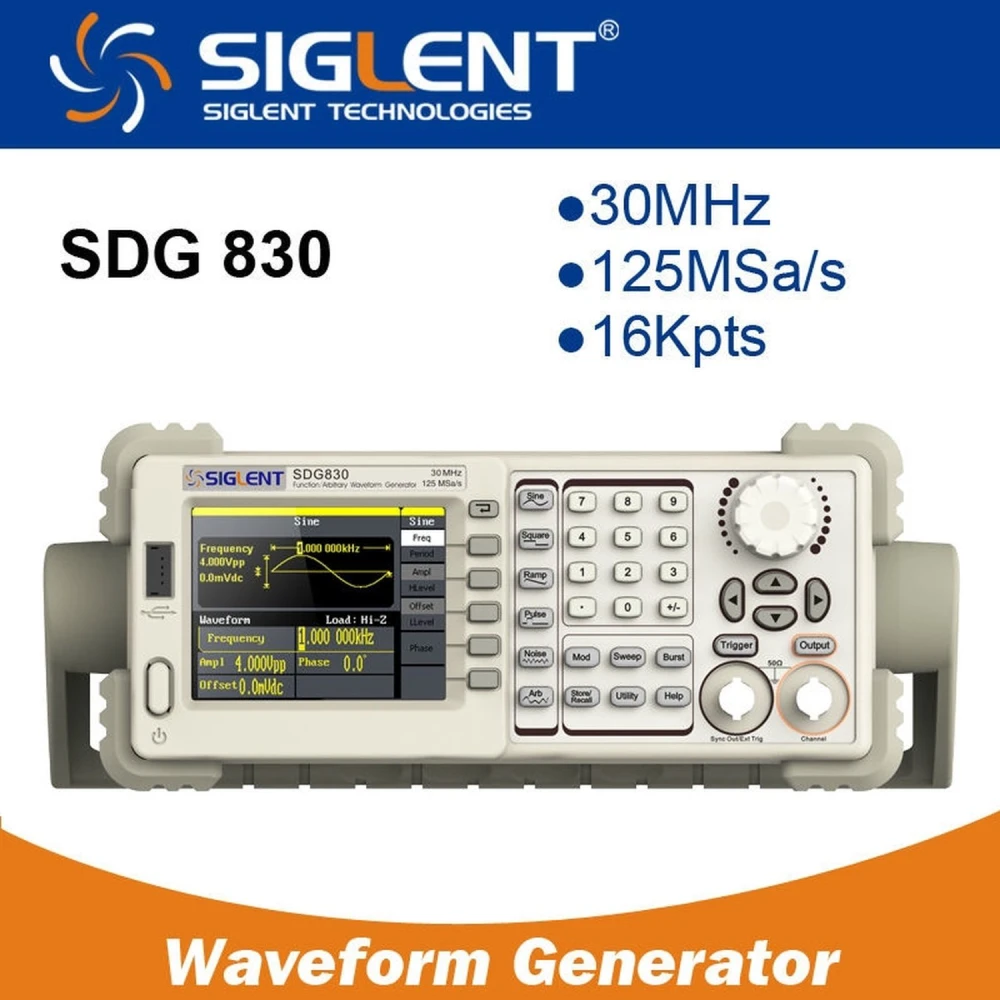

Siglent SDG830 30MHz generator funkcij za elektronske aplikacije
Znamka: Siglent
DDV vključen (Brez DDV: 207,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 242,44 € | -4% |
| 10+ | 237,39 € | -6% |
| 20+ | 227,29 € | -10% |
Siglent SDG830 30MHz generator funkcij je napreden merilni instrument, zasnovan za zagotavljanje natančnih in vsestranskih signalov v elektronskih aplikacijah. Ta naprava ima največjo izhodno frekvenco 30MHz in hitrost vzorčenja 125 MSa/s, kar zagotavlja visoko kakovost pri generiranju signalov.
Opremljen z inovativno tehnologijo EasyPulse lahko SDG830 ustvarja impulze z nizkim nihanjem ter hitrim naraščajočim in padajočim robom, ne glede na delovno frekvenco. Poleg tega omogoča široko in natančno nastavitev delovnega cikla, roba in širine impulza ter po zmogljivosti presega druge podobne DDS generatorje signalov.
Glavne značilnosti
- Napredna DDS tehnologija s hitrostjo vzorčenja 125 MSa/s in 14-bitno navpično ločljivostjo.
- Enokanalni izhod s 5 standardnimi oblikami valovanja in 46 vgrajenimi arbitrarni oblikami valovanja, vključno z DC.
- Celovite modulacijske funkcije: AM, DSB-AM, FM, PM, FSK, ASK, PWM, linearno/logaritemsko pometanje in burst.
- Inovativna tehnologija EasyPulse za impulze z nizkim nihanjem in hitrimi robovi.
- Standardni USB vmesniki za povezavo in shranjevanje, združljivo s posodobitvami programske opreme.
- 10 nehlapnih pomnilniških mest za prilagojene arbitrarne oblike valovanja.
- Združljiv z digitalnimi osciloskopi SIGLENT za integracijo in napredno analizo.
- Programska oprema EasyWave za zmogljivo urejanje arbitrarnih oblik valovanja.
Tehnične specifikacije
- Model: SDG830
- Največja izhodna frekvenca: 30MHz
- Izhodni kanali: 1
- Hitrost vzorčenja: 125 MSa/s
- Dolžina valovanja: 16 kpts
- Frekvenčna ločljivost: 1 µHz
- Navpična ločljivost: 14 bits
- Razpoložljive oblike valovanja: sinusna, kvadratna, rampa, impulz, gaussova, belo gaussovo šum, arbitrarne oblike
- Frekvenčno območje po obliki valovanja: sinusna in kvadratna od 1 µHz do 30 MHz, impulz od 500 µHz do 5 MHz, rampa/trikotna do 300 kHz, belo šum s pasovno širino >30 MHz
- Modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, pometanje in burst
- Standardna konfiguracija: USB Host in USB naprava
- Amplituda: 4 mVpp do 20 Vpp (visoka impedanca), 2 mVpp do 10 Vpp (50 ohmios)
Tipične uporabe
Ta generator je idealen za elektronske laboratorije, razvoj in testiranje vezij, tehnično izobraževanje in vse aplikacije, ki zahtevajo natančne in modulirane signale. Zaradi zmožnosti ustvarjanja različnih oblik valovanja in modulacij je primeren za eksperimentiranje in diagnostiko v analogni in digitalni elektroniki.
Združljivost
Siglent SDG830 se enostavno poveže z digitalnimi osciloskopi SIGLENT, kar olajša skupno analizo signalov. Poleg tega njegov USB vmesnik omogoča povezavo z računalniki za upravljanje in posodobitve prek specializirane programske opreme.
- Največja izhodna frekvenca 30MHz z visoko natančnostjo
- Tehnologija EasyPulse za impulze z nizkim nihanjem in hitrimi robovi
- Hitrost vzorčenja 125 MSa/s in 14-bitna navpična ločljivost
- 5 standardnih oblik valovanja in 46 vgrajenih arbitrarnih oblik
- Celovite modulacijske funkcije: AM, FM, PM, DSB-AM, FSK, ASK, PWM, pometanje in burst
- USB vmesnik za shranjevanje in posodobitve programske opreme
- 10 nehlapnih pomnilniških mest za prilagojene oblike valovanja
- Združljiv z digitalnimi osciloskopi SIGLENT
- Programska oprema EasyWave za napredno urejanje oblik valovanja
Vprašanja in odgovori kupcev
Katere standardne in arbitrarne valovne oblike lahko generira Siglent SDG830 in kakšna je njegova ločljivost?
Siglent SDG830 lahko generira 5 standardnih valovnih oblik (sinusna, kvadratna, trikotna, impulzna in šum) ter ima 46 notranjih arbitrarnih valovnih oblik, vključno z enosmerno (DC). Vsi signali se generirajo z 14-bitno navpično ločljivostjo, kar omogoča zelo dobro zvestobo valovne oblike.
Kaj je priloženo v škatli SDG830 glede kablov, napajalnikov in priročnikov?
Običajno škatla SDG830 vsebuje funkcijski generator, napajalni kabel, USB kabel, natisnjen priročnik ali priročnik na CD-ju in vsaj en BNC-BNC kabel za povezavo. Programska oprema navadno ni priložena na fizičnem mediju, EasyWave pa je mogoče prenesti s strani proizvajalca. Priporočljivo je, da pri prodajalcu preverite točno vsebino, saj se oprema lahko razlikuje glede na regijo.
Kakšno združljivost vmesnikov in sinhronizacije ima SDG830 za integracijo z drugimi instrumenti, kot so osciloskopi?
SDG830 ima vmesnika USB-Host in USB-Device za prenos podatkov, posodobitve in daljinsko upravljanje s PC-ja. Nima LAN ali GPIB povezave, vendar je popolnoma združljiv s Siglent osciloskopi prek sinhronizacije prek USB vrat, kar olajša skupno analizo signalov v laboratoriju.
Kakšne so operativne omejitve in ključne tolerance SDG830 glede frekvence, amplitude in natančnosti?
Največja izhodna frekvenca je 30 MHz za sinusne valove in manj za druge oblike (glejte priročnik). Največja izhodna amplituda je 20 Vpp pri odprti obremenitvi in 10 Vpp pri 50 Ω obremenitvi. Standardna frekvenčna natančnost je ±1 ppm, skupno harmonsko popačenje pri sinusnem valu pa je manjše od 0,075 % pri 1 kHz, 20 Vpp. Vrednosti se lahko razlikujejo glede na način delovanja.
Katere garancije in možnosti poprodajnega servisa ponuja Siglent za SDG830 in ali obstajajo rezervni deli ali podpora za posodobitve firmware?
Siglent za SDG830 običajno ponuja standardno 3-letno garancijo, ki krije proizvodne napake. Na voljo so tehnična podpora, spletni priročniki in brezplačni prenosi firmware. Rezervni deli in popravila se urejajo prek uradnih distributerjev ali spletne strani Siglent. Priporočam registracijo izdelka za aktivacijo garancije in lažje prihodnje posodobitve.
Kakšna je največja izhodna frekvenca generatorja Siglent SDG830?
Največja izhodna frekvenca je 30MHz.
Katere vrste oblik valovanja lahko ustvarja Siglent SDG830?
Lahko ustvarja sinusno, kvadratno, rampno, impulzno, gaussovo, belo gaussovo šum in arbitrarne oblike valovanja.
Ali ima generator modulacijske funkcije?
Da, vključuje modulacijske funkcije AM, DSB-AM, FM, PM, FSK, ASK, PWM, linearno/logaritemsko pometanje in burst.
Ali je združljiv z drugo merilno opremo?
Da, združljiv je z digitalnimi osciloskopi SIGLENT in ga je mogoče povezati prek USB za shranjevanje in posodobitve.
Koliko izhodnih kanalov ima ta generator?
Ima en sam izhodni kanal.
