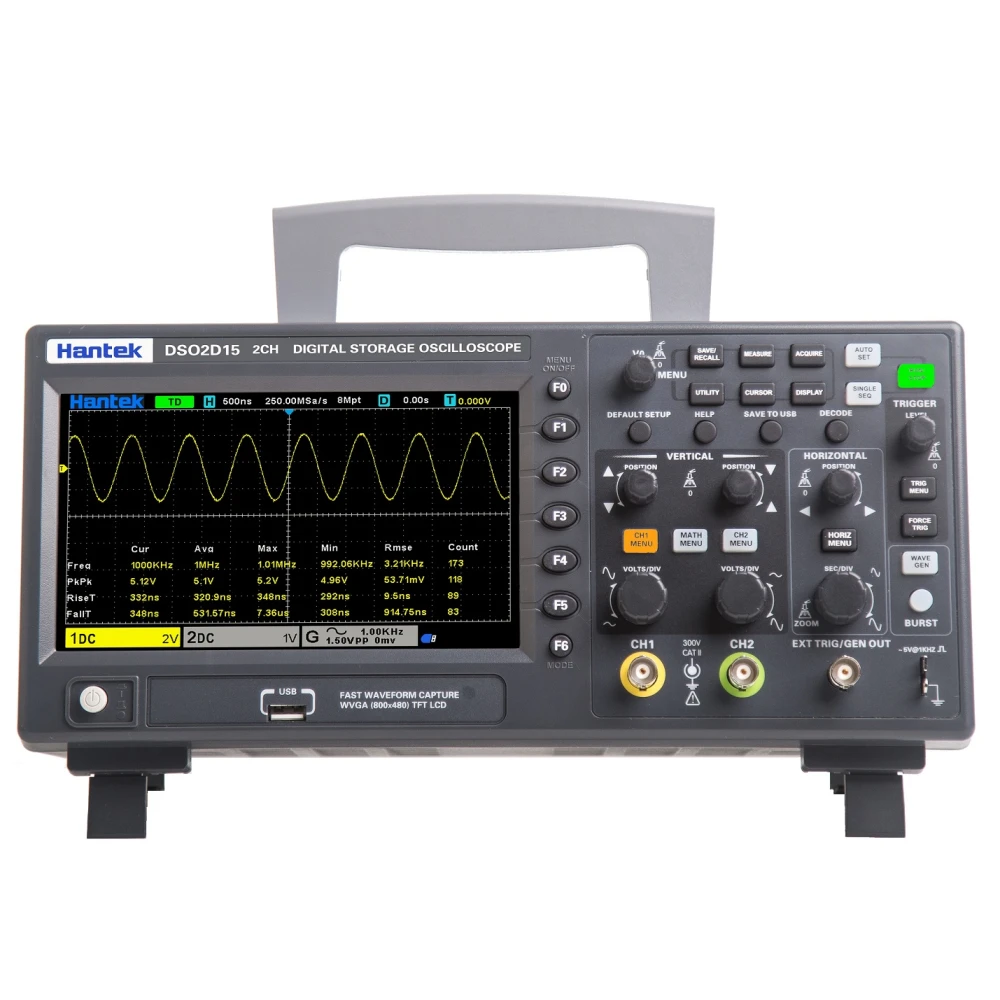

Hantek DSO2D15 digitalni osciloskop 2 kanala 150 MHz z generatorjem funkcij
Znamka: Hantek
DDV vključen (Brez DDV: 245,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 25+ | 274,50 € | -8% |
Hantek DSO2D15 digitalni osciloskop 2 kanala 150 MHz z generatorjem funkcij
Hantek DSO2D15 je kompakten in zmogljiv digitalni osciloskop, zasnovan za profesionalce in navdušence nad elektroniko, ki potrebujejo natančnost in vsestranskost pri meritvah. S pasovno širino 150 MHz in dvema neodvisnima kanaloma omogoča prikaz in hkratno analizo več signalov.
Glavne lastnosti:
- Dva digitalna kanala za hkratno analizo signalov.
- Pasovna širina 150 MHz, idealna za napredne elektronske aplikacije.
- Vgrajen generator funkcij za testiranje in simulacijo signalov.
- 7-palčni barvni TFT zaslon za jasen in podroben prikaz.
- USB povezava za izvoz podatkov v PC ali na USB pomnilnik, kar olajša analizo in shranjevanje.
- Vgrajen voltmeter za merjenje napetosti AC in DC do 300 VRMS.
- Brez ventilatorja, kar zagotavlja tiho delovanje.
- Pomnilnik za zapis 4Mpts na kanal za daljše zajeme.
- Napredni načini proženja, ki vključujejo avtomatski, normalni in enkratni način, ter posebna proženja za protokole CAN, LIN, IIC, SPI in UART.
- Matematične funkcije, kot so seštevanje, odštevanje, množenje, deljenje in FFT analiza za celovito diagnostiko.
- Skladnost s standardom EN61010 300V CAT II, kar zagotavlja kakovost in varnost pri meritvah.
Tehnične specifikacije:
- Vzorčenje: 1 Gigasample na sekundo (Gsps).
- Navpična ločljivost: 12 bits.
- Časovna baza: od 2 ns do 1000 s na delitev.
- Vhodna impedanca: 1 MΩ / 20 pF.
- Napajanje: 100-120V CA, 45-440 Hz in 120-240V CA, 45-66 Hz.
- Dimenzije: 318 x 110 x 150 mm.
- Teža: 1.9 kg.
- Delovna temperatura: 0 do 50 °C.
- Čas naraščanja: ≤ 2.4 ns.
Tipične uporabe:
- Diagnostika in popravilo elektronskih vezij.
- Razvoj in testiranje v inženirskem laboratoriju.
- Nadzor kakovosti v elektronski proizvodnji.
- Analiza digitalnih protokolov, kot so I2C, SPI, RS232/UART, CAN in LIN.
- Merjenje in analiza analognih in digitalnih signalov.
Združljivost in priložena dodatna oprema:
- Združljiv s programsko opremo za PC za napredno analizo in shranjevanje podatkov.
- Vključuje USB kabel, napajalni kabel, osciloskopsko sondo z delilnikom 10:1, BNC kable s krokodil sponko in certifikat o kalibraciji proizvajalca.
Pomembna opomba: Ta izdelek je trenutno brez zaloge. Lahko zahtevate obvestilo, da boste obveščeni, ko bo ponovno na voljo.
- Digitalni osciloskop z 2 kanala in pasovno širino 150 MHz
- Vgrajen generator funkcij za testiranje signalov
- 7-palčni barvni TFT zaslon za jasen prikaz
- USB povezava za izvoz podatkov v PC ali USB pomnilnik
- Voltmeter za merjenje napetosti AC in DC do 300 VRMS
- Brez ventilatorja za tiho delovanje
- Pomnilnik za zapis 4Mpts na kanal
- Napredni načini proženja in analiza digitalnih protokolov
- Vgrajene matematične funkcije in FFT analiza
- Priloženi kabli, sonda in certifikat o kalibraciji
Vprašanja in odgovori kupcev
Katere prednosti ponuja vgrajeni generator funkcij v primerjavi z uporabo zunanjega generatorja s Hantek DSO2D15?
Vgrajeni generator funkcij omogoča generiranje standardnih signalov (sinusni, pravokotni itd.) neposredno iz osciloskopa, kar zmanjša potrebo po dodatni opremi in prihrani prostor. Vendar sta amplituda in nabor razpoložljivih valovnih oblik običajno manjša kot pri namenskih generatorjih. Idealen je za hitre in izobraževalne preizkuse, za visoko natančne aplikacije pa je lahko nezadosten.
Kakšne so dimenzije in teža Hantek DSO2D15 ter kaj je vključeno v embalažo ob nakupu?
Hantek DSO2D15 meri približno 313 mm x 108 mm x 142 mm in tehta 2,1 kg. V škatli so običajno osciloskop, napajalni kabli, dve merilni sondi, uporabniški priročnik in USB kabel. Priporočljivo je preveriti pri prodajalcu, da potrdite natančno vsebino glede na regijo.
Kakšna je največja frekvenca vzorčenja in kakšne praktične omejitve ima pri zajemanju hitrih signalov?
Naprava ponuja največjo frekvenco vzorčenja 1 GSa/s v načinu enega kanala. Če uporabljate oba kanala hkrati, se lahko ta hitrost zmanjša. Pri signalih blizu 150 MHz je natančnost rekonstrukcije odvisna od dolžine pomnilnika (4 Mpts/ch) in nastavitve časovne baze. To omogoča zajem podrobnosti pri hitrih prehodnih pojavih, čeprav so izjemno kratki sunki lahko omejeni z analognim pasovnim širjenjem kanala.
Kakšno redno vzdrževanje zahteva ta osciloskop in kakšna je njegova ocenjena življenjska doba?
DSO2D15 ne uporablja ventilatorja in ima zaprte elektronske komponente, zato potrebuje le občasno zunanje čiščenje ter zaščito pred prahom in vlago. Tipična življenjska doba podobne opreme je 5 do 10 let, odvisno od uporabe in okoljskih pogojev. Za visoko natančne aplikacije je priporočljiva letna kalibracija.
Katere vrste signalov lahko analizira Hantek DSO2D15?
Lahko analizira analogne in digitalne signale, vključno s protokoli I2C, SPI, RS232/UART, CAN in LIN.
Ali ima osciloskop povezavo za izvoz podatkov?
Da, ima USB povezavo za izvoz rezultatov v PC ali na USB pomnilnik.
Kakšna je največja napetost, ki jo lahko meri?
Lahko meri napetosti do 300 VRMS v izmeničnem in enosmernem toku.
Ali je trenutno na voljo za nakup?
Trenutno izdelek ni na zalogi, vendar lahko zahtevate obvestilo, ko bo na voljo.
Ali so priloženi dodatki?
Da, vključuje USB kabel, napajalni kabel, sondo z delilnikom 10:1, BNC kable s krokodil sponko in certifikat o kalibraciji.
