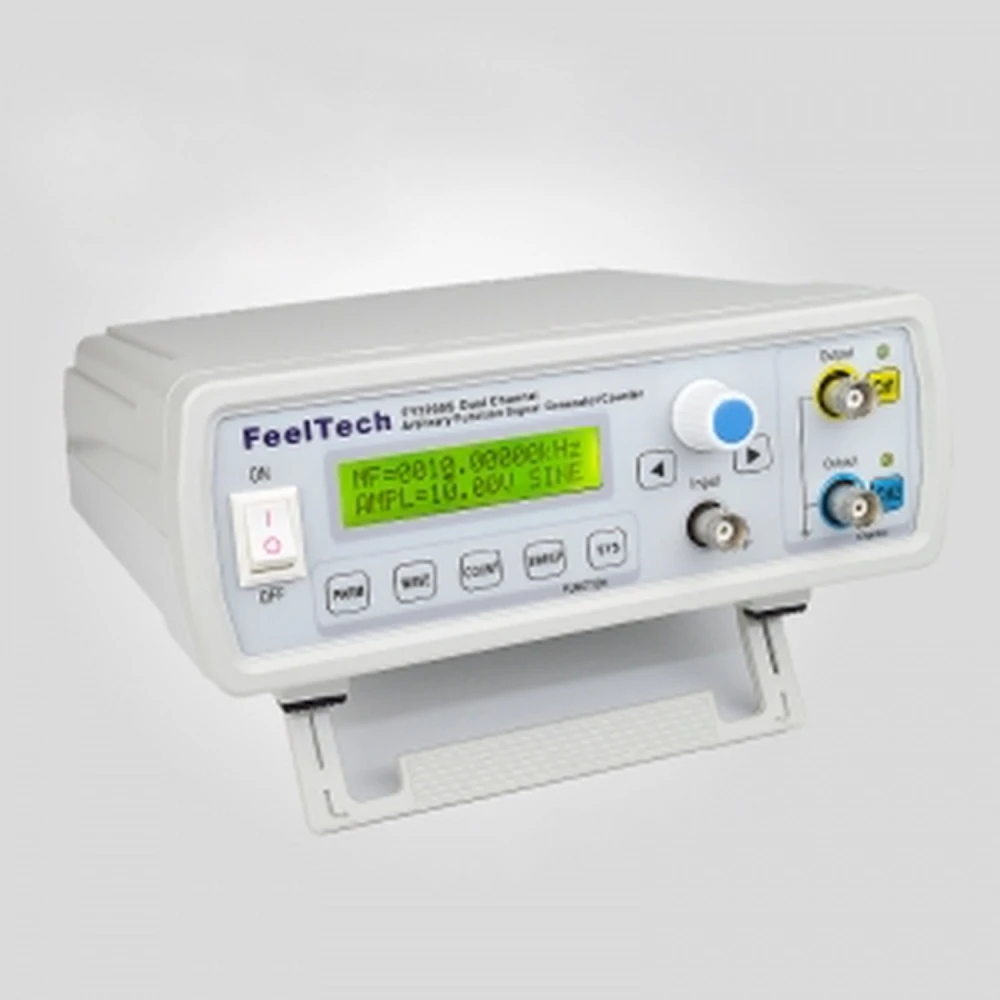

FY3212S 12MHz funkcijski generator z 2 kanali FeelTech

Arbitrarni funkcijski generator FY3212S 12MHz znamke FeelTech je napreden elektronski instrument, zasnovan za generiranje arbitrarnih signalov z visoko natančnostjo in stabilnostjo. Ta dvo-kanalna naprava DDS (Direct Digital Synthesis) omogoča generiranje več vrst valov, vključno s sinusnim, pravokotnim, trikotnim, žagastim in uporabniško definiranimi oblikami, s frekvenčnim območjem do 12 MHz za sinusne valove in do 6 MHz za druge oblike.

Opremljen z vgrajenim frekvencmetrom, ki podpira do 100 MHz, je FY3212S idealen za uporabo v elektronskem inženirstvu, raziskovalnih laboratorijih, proizvodnih linijah in izobraževanju. Tehnologija površinske montaže in integrirano vezje CMOS zagotavljata visoko odpornost proti motnjam in dolgo življenjsko dobo.

Ključne lastnosti

• Neodvisen dvo-kanalni izhod (CH1 in CH2) z izhodno amplitudo ≥ 20Vp-p brez obremenitve.
• Vnaprej nameščene in arbitrarne oblike valovanja: 14 pogostih oblik in možnost nalaganja prilagojenih oblik.
• Visoka ločljivost in natančnost: Frekvenčna ločljivost 10 mHz in frekvenčna natančnost ±5×10⁻⁶.
• Nastavljiv delovni cikel: Od 0.1% do 99.9% za pravokotni signal.
• Funkcija pometanja: Konfigurabilno linearno in logaritemsko pometanje za CH1.
• Merjenje frekvence: Vgrajen merilnik za notranje in zunanje signale do 100 MHz.

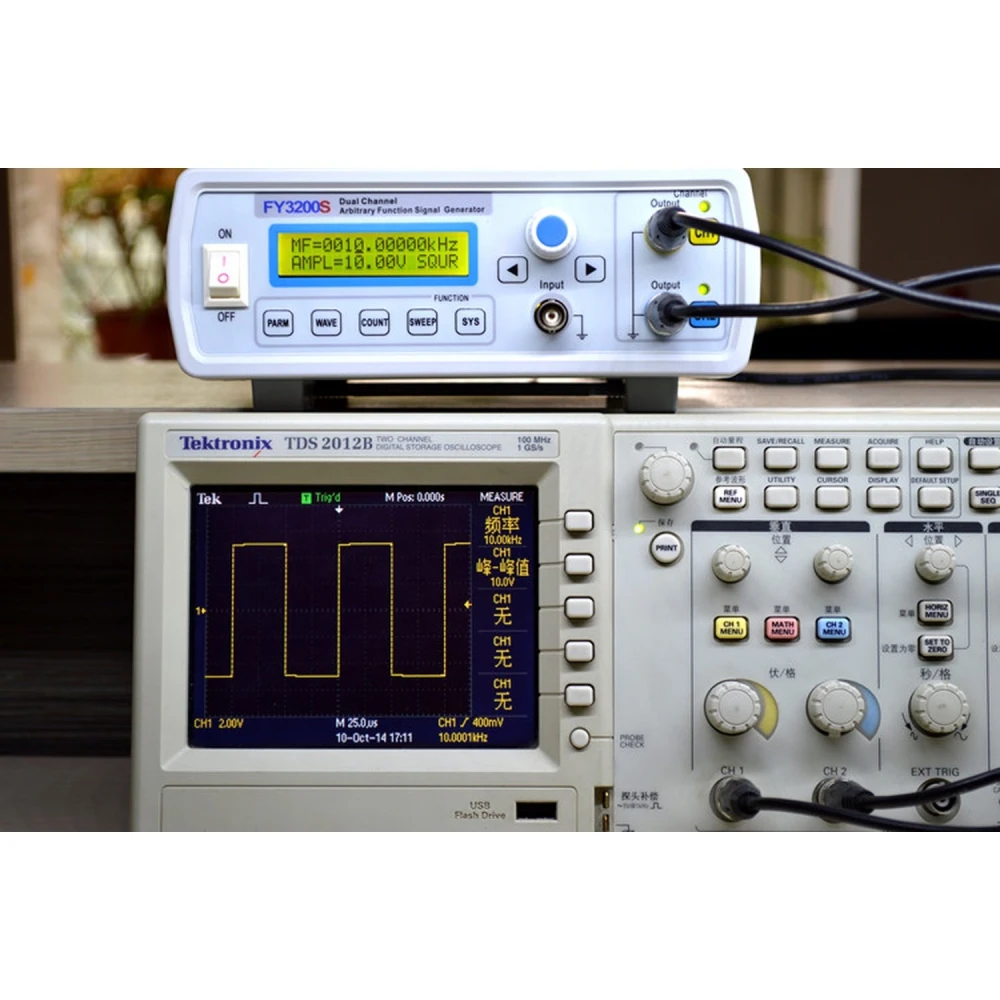

• Digitalno in ročno upravljanje: Gumbi in vrtljiv gumb z LCD1602 zaslonom za natančne nastavitve.
• Pomnilnik za 20 nizov uporabniško določenih parametrov.

Tehnične specifikacije

• Frekvenca sinusnega vala: 0 Hz do 12 MHz
• Frekvenca pravokotnega in trikotnega vala: 0 Hz do 6 MHz
• Frekvenca arbitrarnega vala: 0 Hz do 6 MHz
• Izhodna impedanca: 50 ohms ±10%
• DC odmik: ±10 V
• Popačenje sinusnega vala: ≤ 0.8% pri 1 kHz
• Čas naraščanja in padanja pravokotnega vala: ≤ 100 ns

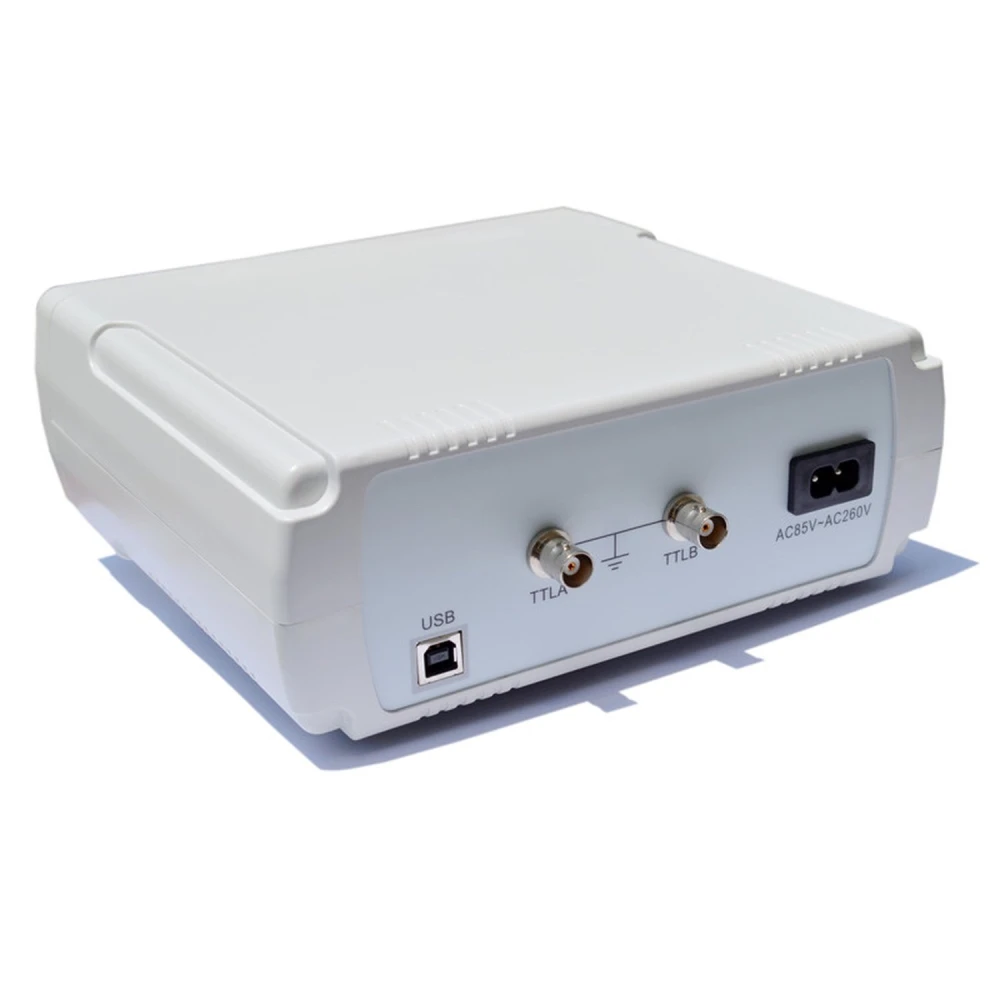

• Sinhroniziran TTL izhod na obeh kanalih z nastavljivo fazo
• Vhodno napetostno območje za frekvencmeter: 2 Vp-p do 20 Vp-p
• Dimenzije: 200 mm x 190 mm x 90 mm
• Teža: 500 g (glavna enota), 150 g (dodatki)

Tipične uporabe

Ta generator je idealen za testiranje in razvoj v elektroniki, simulacijo signalov za komunikacijsko opremo, kalibracijo instrumentov, eksperimentiranje v izobraževalnih laboratorijih in nadzor kakovosti v industrijski proizvodnji.

Združljivost in dodatki

Vključuje napajalni kabel, USB kabel za kvadratna vrata, Q9 žične sponke in CD s programsko opremo. Združljiv je s sistemi, ki podpirajo USB povezavo za nadzor in oddaljeno konfiguracijo.

Stanje zaloge

Trenutno ta izdelek ni na zalogi. Priporočamo, da preverite alternative ali nas kontaktirate za informacije o ponovni dobavi.

• Dvo-kanalni DDS z neodvisnim izhodom CH1 in CH2
• Največja frekvenca sinusnega vala: 12 MHz
• Vgrajen frekvencmeter do 100 MHz
• Oblike valovanja: sinusna, pravokotna, trikotna, žagasta in arbitrarna
• Nastavljiv delovni cikel od 0.1% do 99.9%
• Funkcija linearnega in logaritemskega pometanja na CH1
• Pomnilnik za 20 prilagojenih nastavitev
• LCD1602 zaslon za digitalno in ročno upravljanje
• Visoka natančnost in nizko popačenje generiranih signalov
• Tehnologija površinske montaže in integrirano vezje CMOS
