TB6600 gonilnik za koračni motor do 4A 9V-40V, združljiv z Arduino
Znamka: satkit
9,77€
DDV vključen (Brez DDV: 8,01 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 9,27 € | -5% |
Omejena zaloga
Standardna dostava
Sre, Apr 29 - Pet, Maj 1
Ekspresna dostava
Pon, Apr 27 - Tor, Apr 28
Vračila v 30 dneh
Brezplačna vračila v 30 dneh
Varna transakcija
Share:
Brezplačna dostava
Dostava od 4,99€
Enostavna vračila
30-dnevna politika vračil
Varno plačilo
100% varen zaključek nakupa
Garancija kakovosti
Samo originalni izdelki

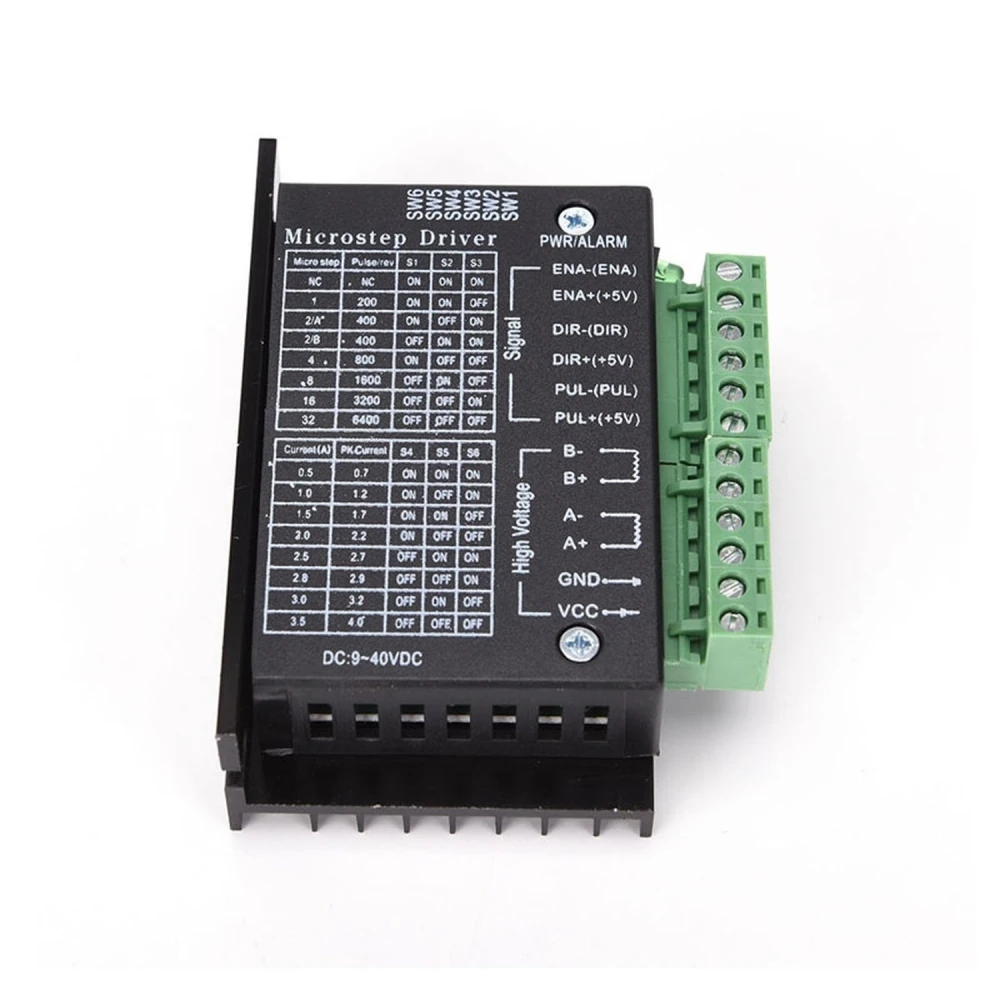

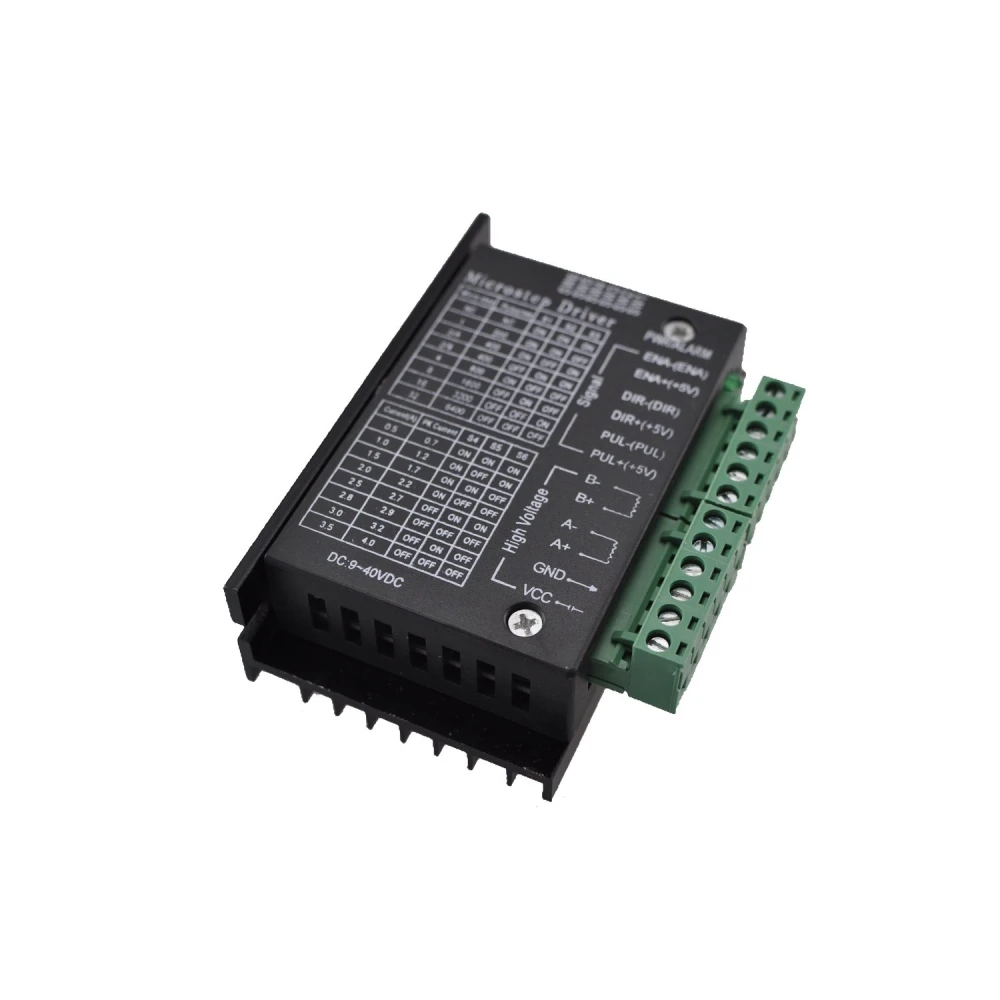

TB6600 gonilnik za koračni motor je bipolarni krmilni modul, ki omogoča krmiljenje 2- in 4-faznih koračnih motorjev z napajalno napetostjo 9V do 40V in največjim vzbujevalnim tokom do 4A. Ta krmilnik se pogosto uporablja v aplikacijah, kot so CNC stroji, gravirni stroji, pakirni stroji in druga oprema, ki zahteva visoko natančnost in navor.
Ta gonilnik uporablja napredno krmiljenje delitve tokovne zanke, kar zmanjšuje valovanje motornega navora in omogoča gladko delovanje pri nizkih hitrostih. Poleg tega v primerjavi z drugimi dvofaznimi krmilniki zagotavlja večji navor pri visokih hitrostih ter s tem visoko natančno pozicioniranje.
Glavne značilnosti
- Izbirni načini mikrokoraka: 1/1, 1/2, 1/4, 1/8 in 1/16 koraka.
- Enostavno napajanje 9 do 40V DC.
- Nastavljiv tok v 8 korakih, od 0,2 A do 5 A.
- Optično izolirani vhodi za večjo zaščito in stabilnost.
- Zaščita pred prenapetostjo, prenizko napetostjo, preobremenitvijo s tokom in kratkim stikom.
- Visoka zagonska hitrost in velik navor pri visokih vrtljajih.
- Robustno črno plastično ohišje z aluminijastim hladilnikom za optimalno odvajanje toplote.
- Vgrajene montažne luknje za enostavno namestitev na strojne panele.
Tehnične specifikacije
- Vhodna napetost: 8 do 50V DC (delovanje med 9V in 40V).
- Vhodni tok: 1 do 5 A.
- Največji izhodni tok v konici: 5,0 A (100 ms).
- Največji delovni izhodni tok: 4,5 A.
- Delovna temperatura: -10 do 45 °C.
- Temperatura skladiščenja: -40 do 70 °C.
- Teža: 200 gramov.
Združljivost in uporaba
Ta krmilnik je združljiv s koračnimi motorji NEMA17, NEMA23, NEMA24 in NEMA34, zato je odlična izbira za CNC projekte in sisteme, ki zahtevajo natančno krmiljenje motorjev. Združljiv je tudi z Arduino in drugimi mikrokrmilniki, ki oddajajo 5V digitalne pulzne signale, kar olajša integracijo v DIY in profesionalne projekte.
Priključki in nastavitev

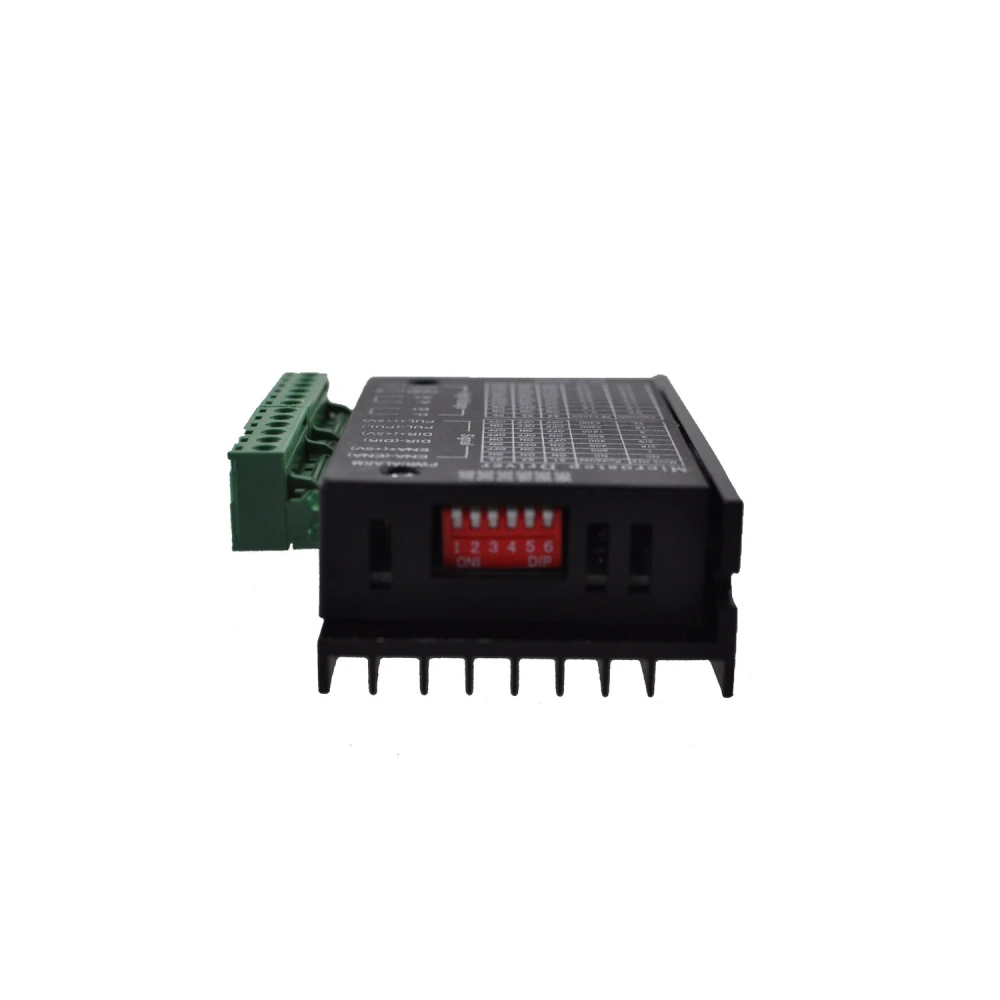

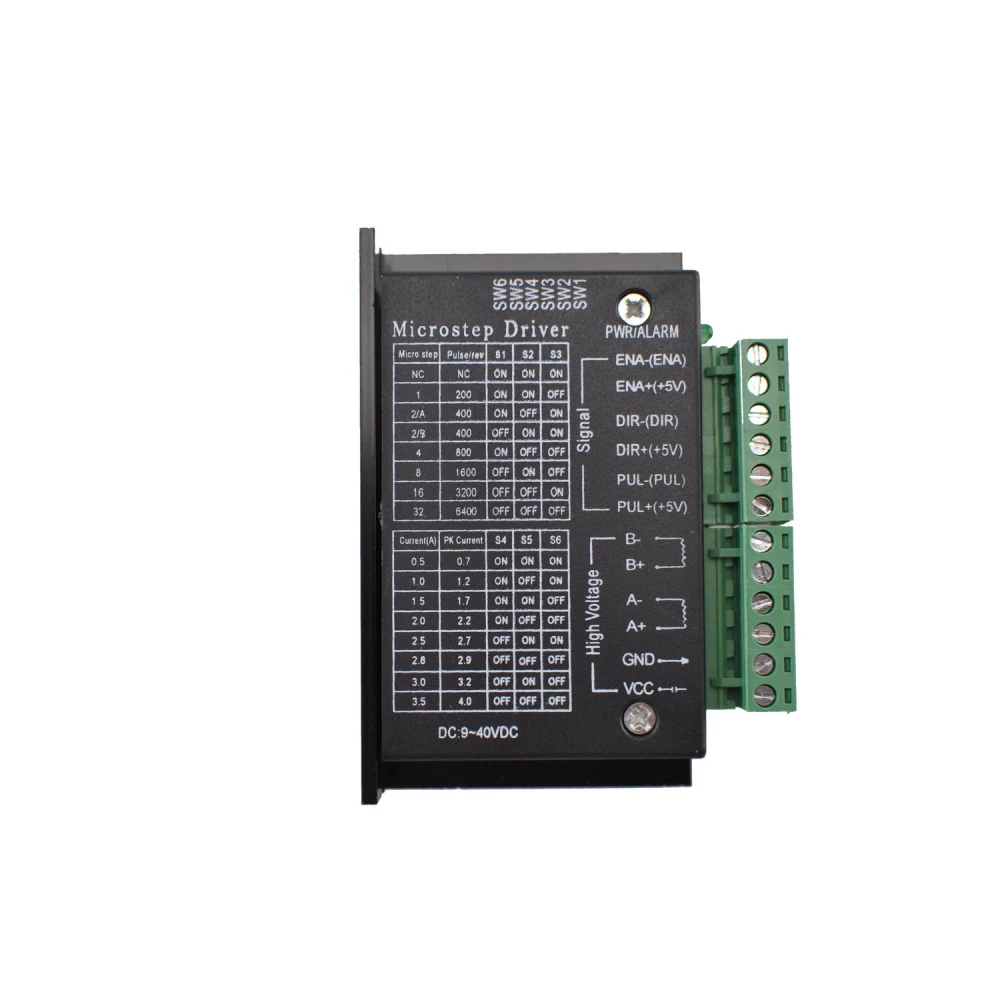

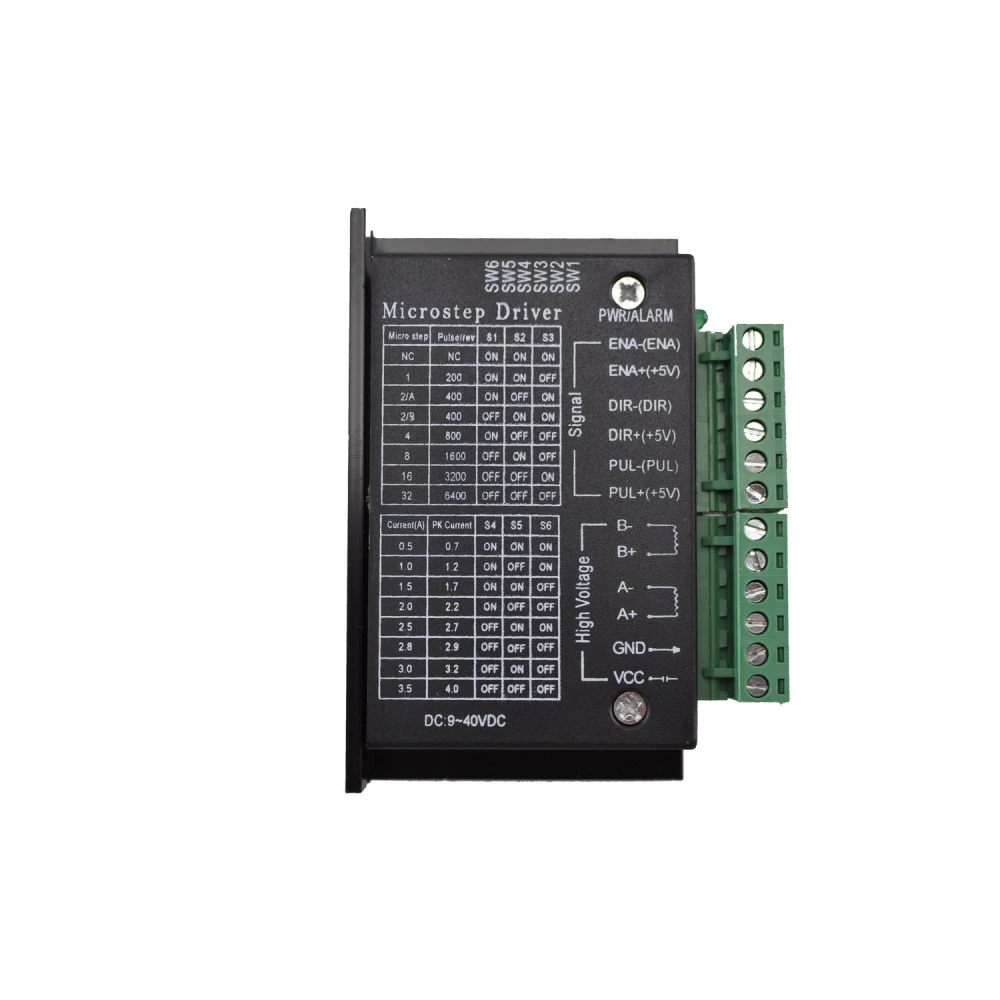

Modul ima priključke za DC napajanje, izhode za faze motorja ter vhode za signale omogočanja, koraka in smeri, vsi pa so optično izolirani za preprečevanje motenj. Poleg tega ima DIP-stikala za nastavitev toka in ločljivosti mikrokoraka, kar omogoča prilagojeno konfiguracijo glede na potrebe motorja in aplikacije.
Na kratko, TB6600 gonilnik je robusten, natančen in vsestranski krmilnik, idealen za vse, ki iščejo zanesljivo delovanje koračnih motorjev v CNC, robotiki in avtomatizaciji.
- Načini mikrokoraka: 1/1, 1/2, 1/4, 1/8, 1/16.
- Napajanje 9 do 40V DC.
- Nastavljiv tok od 0,2 A do 5 A.
- Zaščita pred prenapetostjo, prenizko napetostjo in kratkim stikom.
- Združljiv z motorji NEMA17, NEMA23, NEMA24 in NEMA34.
- Združljiv z Arduino in 5V mikrokrmilniki.
- Robustno ohišje z aluminijastim hladilnikom.
- Visoka natančnost in navor pri visokih hitrostih.
Vprašanja in odgovori kupcev
Katere prednosti ponuja uporaba mikrokorakov v krmilniku TB6600 v primerjavi s krmilniki s polnim korakom ali polovičnim korakom?
Uporaba mikrokorakov (izbirno 1/1, 1/2, 1/4, 1/8, 1/16 koraka) v TB6600 omogoča bolj gladko gibanje motorja in večjo ločljivost pozicioniranja, kar zmanjša vibracije in poveča natančnost. V primerjavi s tem načini polnega koraka ali polovičnega koraka povzročajo več vibracij in manjšo ločljivost. To je ključno pri opravilih, kjer sta gladkost in natančnost prioriteta.
Katere električne zahteve in signalne pogoje mora izpolnjevati moj mikrokrmilnik, da je združljiv s tem driverjem?
TB6600 deluje z digitalnimi krmilnimi signali 5 V na vhodih za pulz, smer in enable ter ima optično izolirane vhode za ločitev. Združljiv je z mikrokrmilniki, kot je Arduino, in drugimi, ki zagotavljajo logične signale 5 V. Napajalnik driverja mora biti v območju 9–40 VDC. Priporočljivo je preveriti, da mikrokrmilnik lahko zagotovi vsaj 5 mA toka na krmilni pin.
Katere zaščitne mehanizme vključuje TB6600 in kako delujejo ob tipični napaki?
TB6600 vključuje zaščito pred prenapetostjo, prenizko napetostjo, prevelikim tokom in kratkim stikom. Če zazna prenapetost ali prevelik tok, driver izklopi izhod, da zaščiti motor in notranje vezje. Ob kratkem stiku preide v zaščitni način, dokler se napajanje ne obnovi. Te funkcije povečujejo varnost pri pogostih napakah v ožičenju ali napajanju.
Kakšno napetost podpira TB6600 gonilnik?
TB6600 gonilnik podpira vhodno napetost 9V do 40V DC, delovno območje pa je 8 do 50V DC.
Kakšen je največji tok, ki ga lahko upravlja ta krmilnik?
Lahko upravlja največji delovni tok 4,5 A in največji konični tok 5 A za 100 ms.
Ali je združljiv z Arduino?
Da, združljiv je z Arduino in drugimi mikrokrmilniki, ki oddajajo 5V digitalne pulzne signale.
Kateri koračni motorji so združljivi s tem gonilnikom?
Združljiv je s koračnimi motorji NEMA17, NEMA23, NEMA24 in NEMA34 z 2 in 4 fazami.
Katere načine mikrokoraka ponuja TB6600?
Ponuja načine mikrokoraka 1/1, 1/2, 1/4, 1/8 in 1/16 za natančno krmiljenje motorja.
