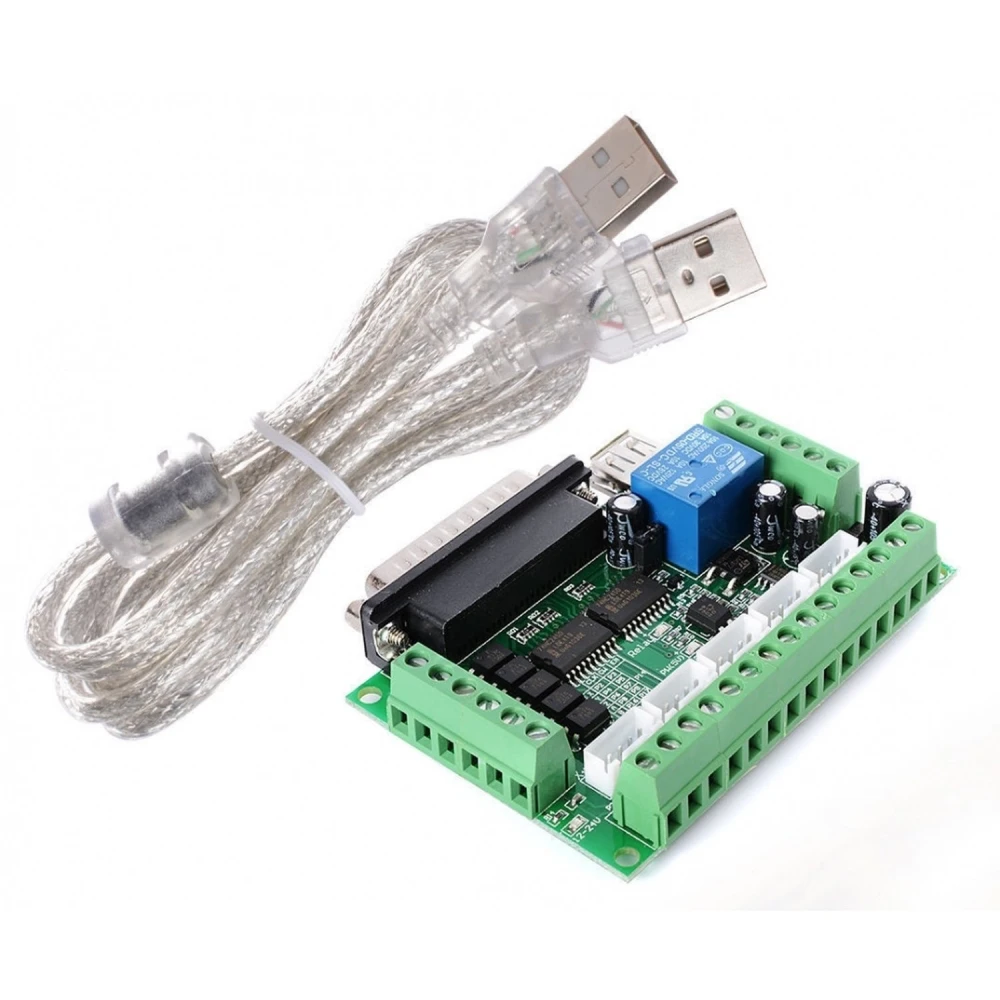

CNC krmilna plošča 5 osi Mach3 USB za koračni motor
Znamka: satkit
9,76€
DDV vključen (Brez DDV: 8,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 9,37 € | -4% |
| 10+ | 8,62 € | -12% |
| 20+ | 8,00 € | -18% |
Na zalogi je samo še 5 - naročite kmalu!
Standardna dostava
Sre, Apr 29 - Pet, Maj 1
Ekspresna dostava
Pon, Apr 27 - Tor, Apr 28
Vračila v 30 dneh
Brezplačna vračila v 30 dneh
Varna transakcija
Share:
Brezplačna dostava
Dostava od 4,99€
Enostavna vračila
30-dnevna politika vračil
Varno plačilo
100% varen zaključek nakupa
Garancija kakovosti
Samo originalni izdelki
CNC krmilna plošča 5 osi Mach3 USB je adapter, zasnovan za upravljanje koračnih motorjev v CNC sistemih s programsko opremo Mach3 in drugimi programi za numerično krmiljenje, ki uporabljajo paralelni priključek. Ta plošča je idealna za uporabnike, ki iščejo zanesljivo in zaščiteno rešitev za natančno in varno upravljanje do 5 osi.
- Združljivost: Deluje z Mach3 in drugo programsko opremo za numerično krmiljenje prek paralelnega priključka, kar olajša integracijo v obstoječe CNC sisteme.
- Napredna zaščita: Ima neodvisen sistem zaščite za USB napajanje in napajanje perifernih naprav, kar zagotavlja celovitost opreme in preprečuje poškodbe zaradi napačne priključitve polaritete.
- Napetost perifernih naprav: Podpira napetosti med 12 in 24V z zaščito pred napačno priključitvijo, kar zagotavlja varno in stabilno delovanje.
- Zaščita paralelnega priključka: Ima celovito zaščito med vhodnimi signali in krmilnim vezjem za zaščito paralelnega priključka krmilnika.
- Krmiljenje izhodov: Vsi izhodi so krmiljeni s stikalom na izhodu P17, kar omogoča učinkovito upravljanje signalov.
- Ločen analogni izhod: Vključuje ločen 0-10V analogni napetostni izhod prek optosklopnika, ki ga je mogoče upravljati z vmesniškim analognim pretvornikom za regulacijo hitrosti vretena (izhod P1).
- Krmiljenje 5 osi: Odpira 17 dostopnih vrat z optosklopnikom za upravljanje koračnih motorjev 5 osi, idealno za kompleksne CNC konfiguracije.
- PWM izhod: Izhod P1 se lahko uporablja kot PWM za krmiljenje regulatorja vretena prek optosklopnika.
- Vhodne ravni: Združljiva je z vhodnimi ravnmi s skupno katodo ali skupno anodo pri 5V za enostavno integracijo z različnimi sistemi.
Tipična uporaba: Ta plošča je popolna za delavnice in uporabnike, ki morajo upravljati 5-osne CNC stroje s koračnimi motorji ter zagotavljati natančen in varen nadzor gibanja in hitrosti.
Združljivost in dodatki: Priložen je USB kabel za enostavno neposredno povezavo z računalnikom in stabilno komunikacijo s programsko opremo Mach3.
Vsebina paketa:
- 1 x CNC krmilna plošča 5 osi za koračne motorje, združljiva z Mach3
- 1 x USB kabel
S to krmilno ploščo boste prejeli robustno in zaščiteno napravo, ki olajša implementacijo in upravljanje naprednih CNC sistemov z Mach3 in drugimi združljivimi programi.
- Združljivo s programsko opremo Mach3 in numeričnim krmiljenjem prek paralelnega priključka
- Neodvisna zaščita za USB napajanje in periferne naprave
- Napetost perifernih naprav 12-24V z zaščito pred napačno priključitvijo
- Celovita zaščita za paralelni priključek
- Izhodi krmiljeni s stikalom na izhodu P17
- Ločen analogni izhod 0-10V za krmiljenje hitrosti vretena
- Krmiljenje 5 osi z 17 dostopnimi vrati prek optosklopnika
- PWM izhod na priključku P1 za krmiljenje regulatorja vretena
- Združljivo z vhodnimi ravnmi s skupno katodo ali skupno anodo pri 5V
- Vključen USB kabel za neposredno povezavo
Vprašanja in odgovori kupcev
Kakšne so dimenzije, teža in glavni materiali priložene plošče?
Plošča ima približne dimenzije 100 mm x 70 mm x 15 mm in težo 120 g (brez embalaže). Izdelana je iz PCB steklenih vlaken (FR4) z elektronskimi komponentami za površinsko montažo in priključnimi bloki za enostavno ožičenje.
Kateri operacijski sistemi in različice Mach3 so združljivi? Ali vključuje USB gonilnike?
Plošča je zasnovana za delovanje z Mach3 in drugo CNC programsko opremo prek paralelnega porta v sistemih Windows (XP, 7, 8, 10 32-bit). Priložen USB kabel je namenjen samo napajanju, ne prenosu podatkov, zato posebni USB gonilniki niso potrebni in niso priloženi.
Ali je mogoče hitrost vretena upravljati z analognim izhodom 0-10V in kakšna je natančnost tega signala?
Da, analogni izhod 0-10V omogoča upravljanje hitrosti združljivih vreten prek ustreznega pretvornika. Signal je izoliran z optospojnikom, njegova natančnost pa je odvisna od zasnove vezja, s tipično toleranco ±0,2 V, kar je primerno za večino običajnih VFD pretvornikov.
Katere električne zaščite vključuje in kaj se zgodi v primeru napačne priključitve napajanja 12-24V?
Plošča vključuje zaščito pred obrnjeno polariteto na vhodu napajanja 12-24V ter optospojnike za izolacijo krmilnih signalov. V primeru napačne priključitve polaritete sistem prepreči trajne poškodbe, vendar je priporočljivo pred vklopom preveriti povezave.
Ali je ta plošča združljiva s programsko opremo Mach3?
Da, ta krmilna plošča je združljiva z Mach3 in drugimi programi za numerično krmiljenje, ki uporabljajo paralelni priključek.
Kakšno napetost podpirajo periferne naprave, priključene na to ploščo?
Periferne naprave lahko delujejo pri napetostih med 12 in 24V, z zaščito pred napačno priključitvijo polaritete.
Ali je priložen kabel za USB povezavo?
Da, paket vključuje USB kabel za povezavo plošče z računalnikom.
Koliko osi lahko ta plošča krmili?
Lahko krmili do 5 osi prek svojih 17 dostopnih vrat z optosklopnikom.
Kakšno zaščito ima plošča?
Ima neodvisno zaščito za USB napajanje in periferne naprave ter celovito zaščito za paralelni priključek, da prepreči poškodbe.
