L9110s motorni gonilnik Arduino: dvojni DC in koračni motor za Arduino

L9110s Motor Driver Arduino je krmilna ploščica, zasnovana za hkratno upravljanje dveh enosmernih motorjev ali enega 2-faznega, 4-žilnega koračnega motorja. Ta krmilnik je združljiv z Arduino in drugimi sistemi, ki temeljijo na mikrokrmilnikih, ter olajša upravljanje motorjev v elektronskih in robotskih projektih.

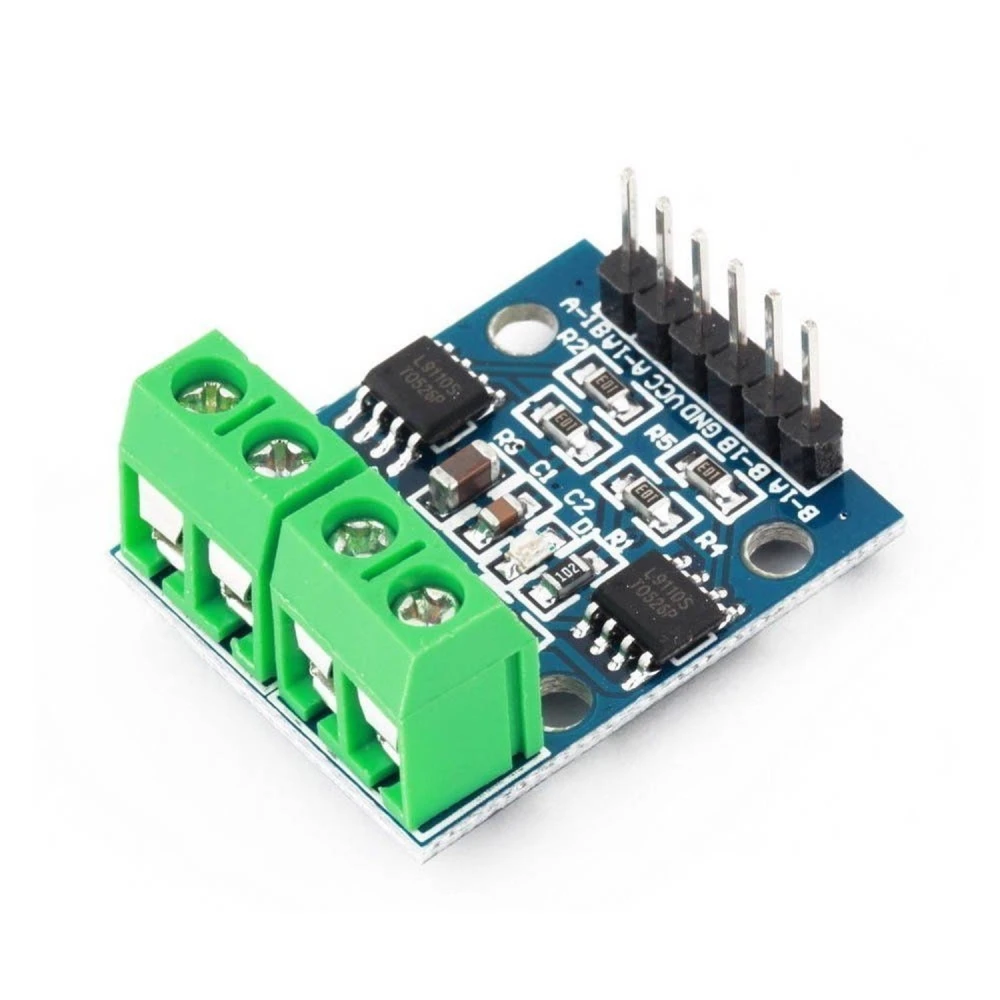

Ta modul ima dva integrirana motorna krmilna čipa L9110S na kompaktni PCB ploščici velikosti 29.2 mm x 23 mm, zato je idealen za aplikacije, kjer je prostora malo.

Glavne značilnosti

• Vhodna napetost: DC 2.5-12V, primerna za širok nabor napajalnikov.
• Izhodna zmogljivost: vsak kanal lahko zagotovi do 800 mA stalnega toka, kar omogoča upravljanje majhnih do srednje velikih motorjev.
• Nizek statični delovni tok, kar optimizira porabo energije.
• Nizek padec nasičenja za boljše delovanje.
• Združljiv z izhodnimi nivoji TTL/CMOS, kar omogoča neposredno povezavo s CPU ali mikrokrmilnikom.
• Vključuje zaščitne diode za zaščito pred induktivnimi obremenitvami.
• Integrirana krmilna enota v IC za večjo zanesljivost in enostavno uporabo.
• Funkcija zaščite pred visoko napetostjo prek pina.
• Delovna temperatura: 0-80 °C, primerno za običajna laboratorijska in razvojna okolja.

Tipične uporabe

Ta krmilnik je idealen za projekte robotike, avtomatizacije in splošnega upravljanja motorjev. Uporablja se lahko za:

• Neodvisno upravljanje dveh DC motorjev.
• Upravljanje 2-faznih, 4-žilnih bipolarnih koračnih motorjev.
• Projekte z Arduino, ki zahtevajo nadzor hitrosti in smeri motorjev.

Združljivost

L9110s je združljiv s ploščami Arduino in drugimi mikrokrmilniki, ki podpirajo nivoje TTL/CMOS. Njegova zasnova omogoča enostavno integracijo v elektronske in robotske projekte, ki zahtevajo upravljanje dvojnih motorjev ali koračnih motorjev.

Vsebina paketa

• Krmilna ploščica L9110S H-Bridge za koračne motorje in dvojne DC motorje.

Osnovni primer kode

Izdelek vključuje primer kode za mikrokrmilnike, ki temeljijo na 8051, ki prikazuje, kako upravljati smer motorjev s funkcijama za naprej in nazaj, kar olajša hiter začetek projektov.

• Dvojni krmilnik za dva DC motorja ali en 2-fazni, 4-žilni koračni motor
• Vhodna napetost: 2.5-12V DC
• 800 mA stalnega toka na kanal
• Združljiv z nivoji TTL/CMOS za neposredno povezavo s CPU
• Vključuje zaščitne diode za zaščito pred induktivnimi obremenitvami
• Zaščita pred visoko napetostjo s pinom
• Delovna temperatura od 0 do 80 °C
• Kompaktna velikost: 29.2 mm x 23 mm
• Idealno za projekte z Arduino in drugimi mikrokrmilniki
