BGA reballing postaja s kamero Mlink X4 za profesionalno spajkanje
Znamka: Mlink
DDV vključen (Brez DDV: 1.299,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 1.521,39 € | -4% |
| 10+ | 1.489,69 € | -6% |
| 20+ | 1.426,30 € | -10% |
BGA reballing postaja s kamero Mlink X4 je profesionalno orodje, zasnovano za spajkanje in odspajkanje BGA komponent z visoko natančnostjo in naprednim nadzorom.
Ta postaja izstopa s sistemom pozicioniranja na oseh X, Y in Z z natančnim nastavljanjem in hitrim pozicioniranjem, kar zagotavlja visoko natančnost in učinkovito manevriranje pri občutljivih opravilih.

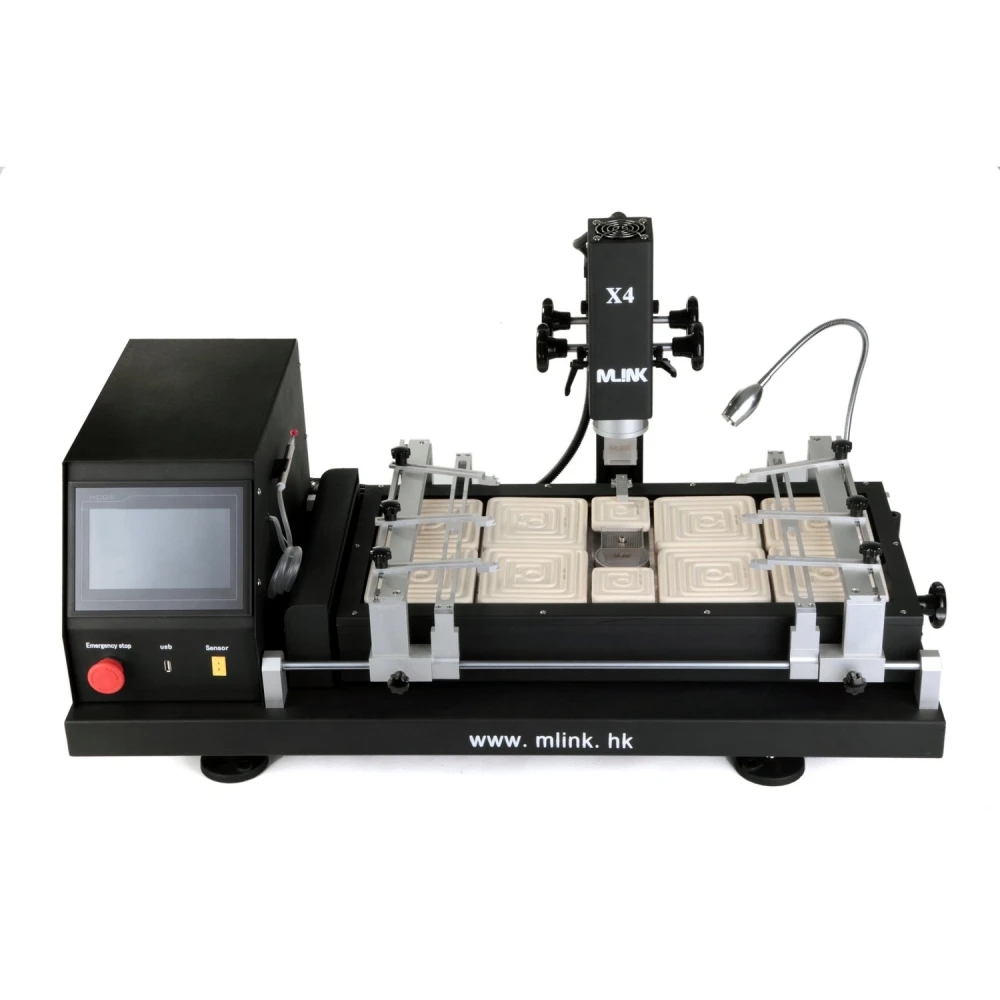

Opremljena je z visoko ločljivim zaslonom na dotik in PLC krmiljenjem, ki omogoča shranjevanje več delovnih profilov z zaščito z geslom in funkcijami spreminjanja. Poleg tega vključuje takojšnjo analizo temperaturnih krivulj za optimalen nadzor procesa.
Na voljo so tri neodvisna ogrevalna območja: dva grelnika vročega zraka (800W vsak) in infrardeči grelnik (3900W) za predgretje. Ta je mogoče prosto nastavljati za hkratni nadzor temperatur v različnih delih, z natančnostjo ±3 °C zahvaljujoč visoko natančnemu termoelementu tipa K in sistemu zaprte zanke.

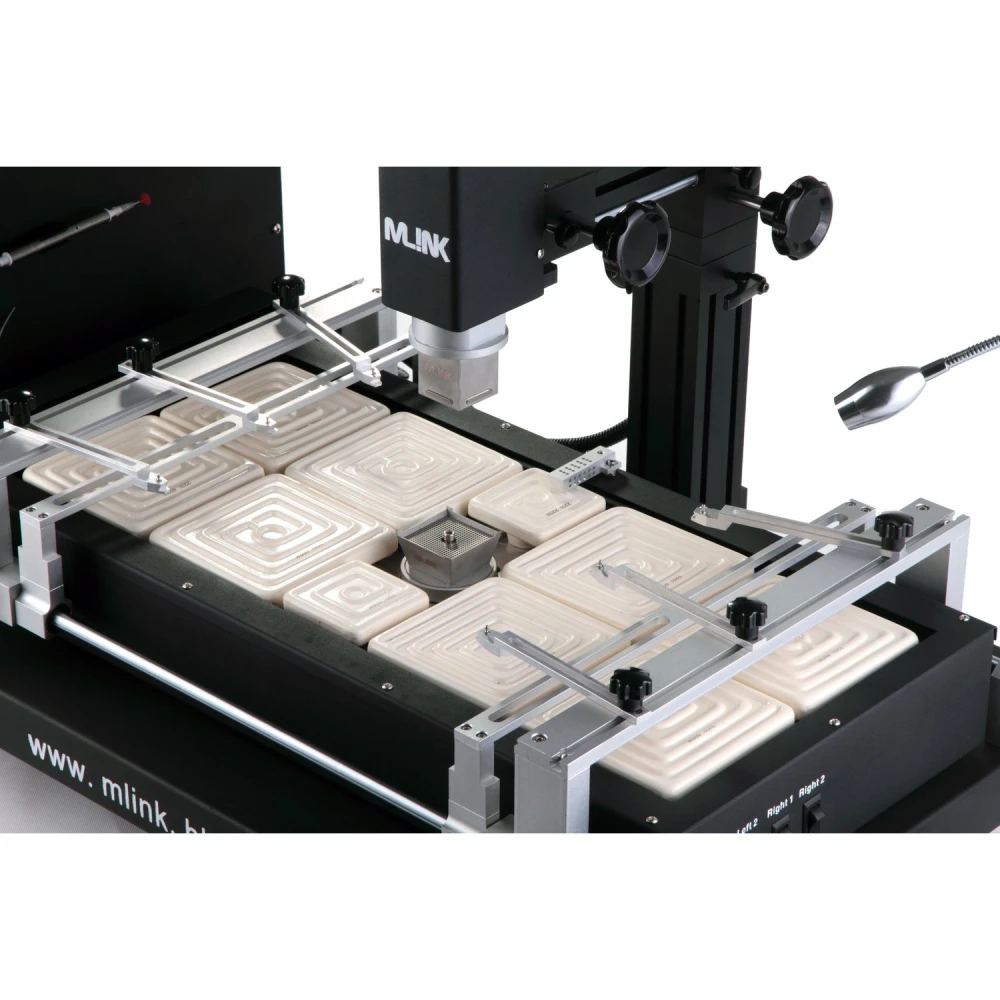

Postaja vključuje širok nabor šob za vroč zrak, ki se vrtijo 360°, z magneti za enostavno namestitev in menjavo, poleg tega pa tudi spodnji infrardeči grelnik, ki zagotavlja enakomerno porazdelitev toplote po PCB plošči.

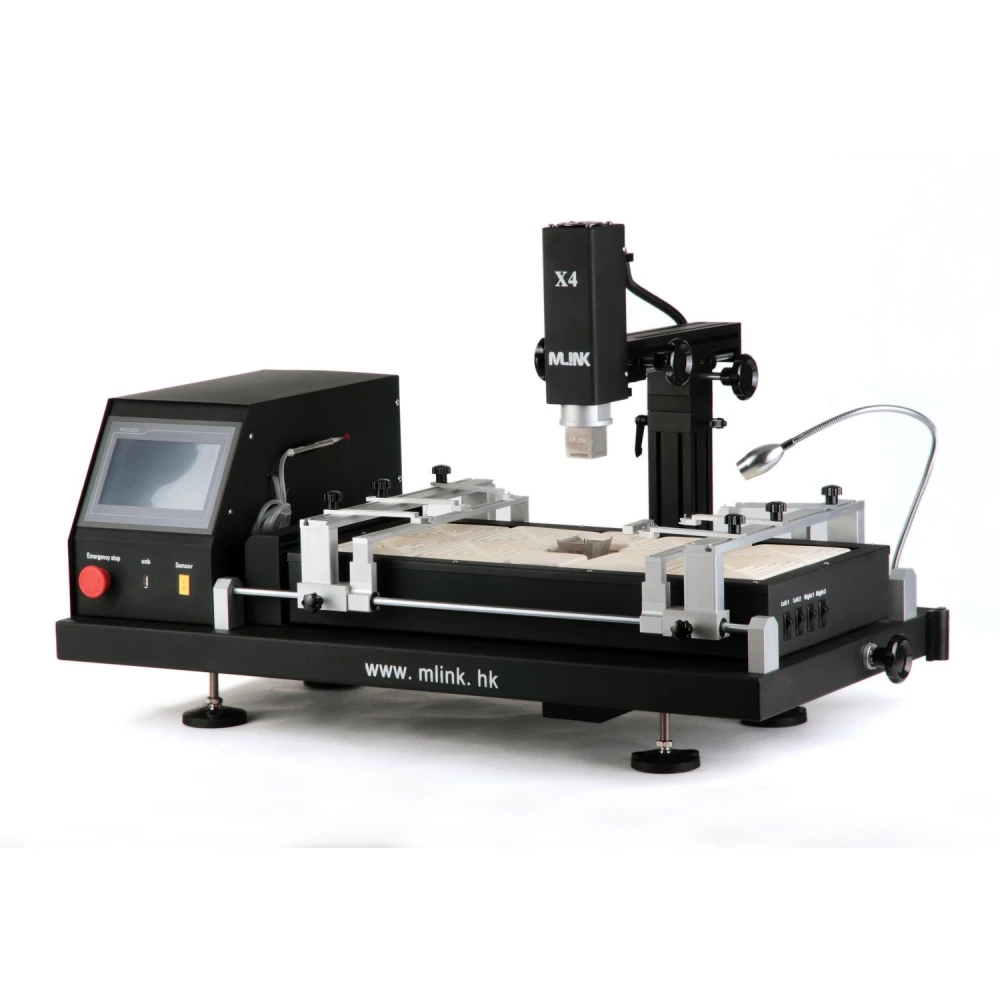

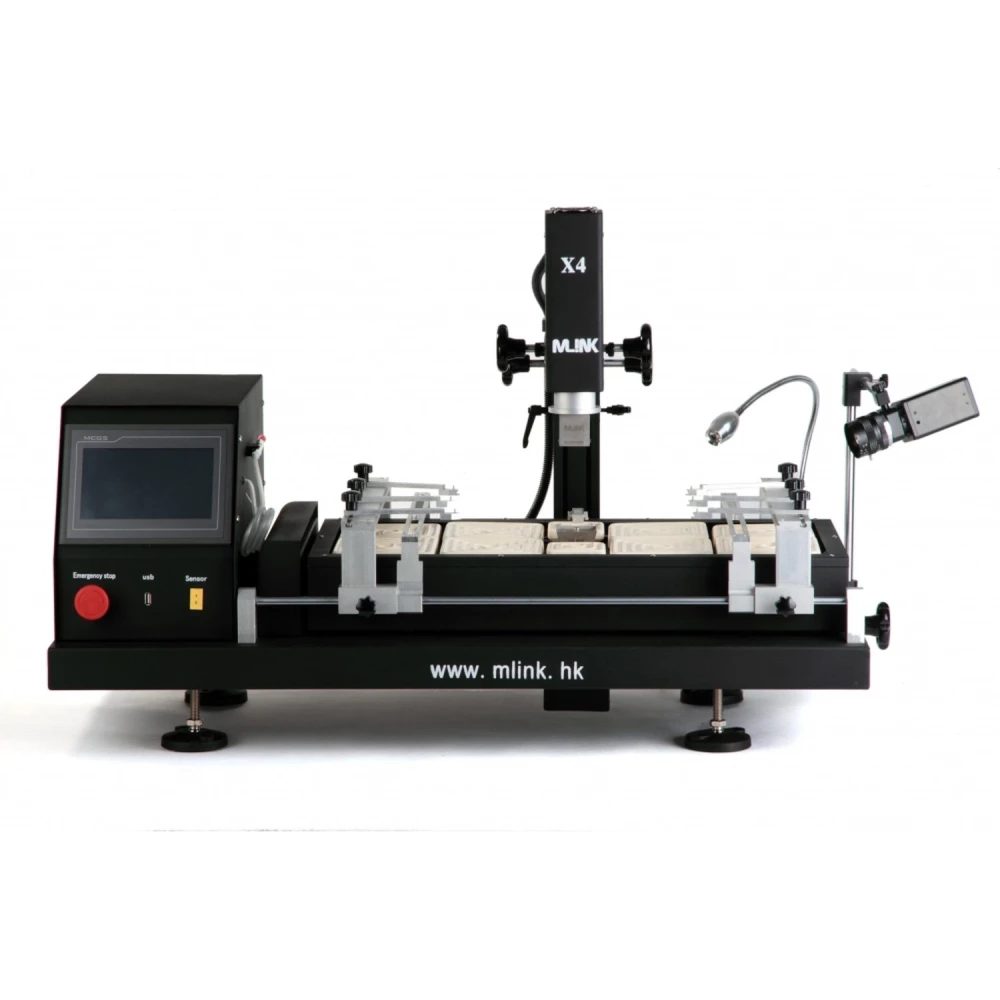

Za pritrditev plošč uporablja V-utore z gibljivim nosilcem, ki ščiti PCB pred deformacijami med segrevanjem in hlajenjem ter je združljiv s katerokoli velikostjo BGA paketa. Ventilator s prečnim pretokom hitro ohladi ploščo za večjo učinkovitost, vgrajena vakuumska črpalka in zunanja sesalna peresa pa omogočata hitro rokovanje s čipi.

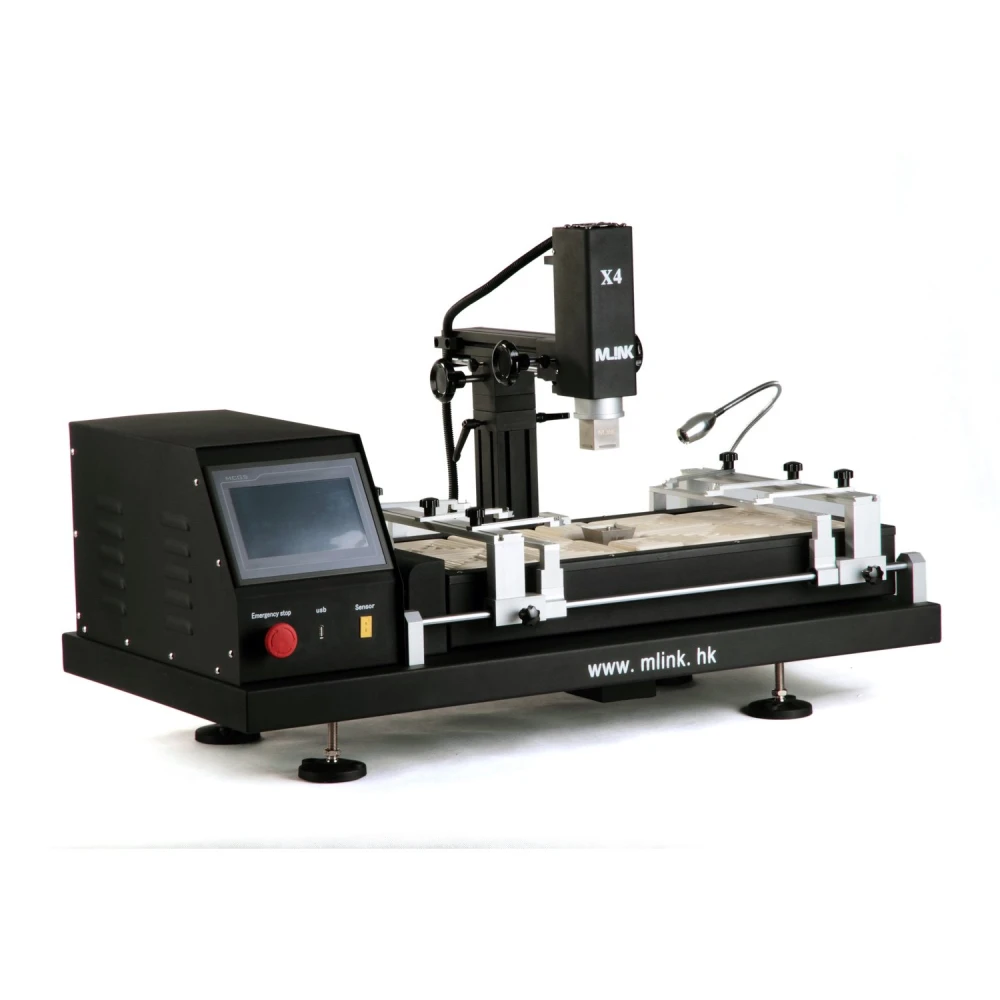

CCD vizijski sistem zagotavlja ključen vizualni nadzor med postopkom spajkanja in odspajkanja ter s tem natančne in zanesljive rezultate. Veliko ogrevalno območje je primerno za plošče vseh velikosti, vključno s prenosniki, igralnimi konzolami (Xbox, PS3), strežniki in velikimi pametnimi televizorji.
Postaja izpolnjuje certifikat CE in vključuje varnostne naprave, kot so zasilna zaustavitev, samodejni izklop ob napakah in dvojna zaščita pred pregrevanjem.
Glavne značilnosti:
- Skupna moč: 5600W
- Grelniki: zgornji 800W, drugi 800W, infrardeči 3900W
- Napajanje: AC 220V ±10%, 50/60Hz
- Dimenzije: 940×550×500 mm
- Neodvisen nadzor temperature z natančnostjo ±3°C
- Nastavljiv PCB nosilec v katerokoli smer z V-utori in univerzalnim dodatkom
- Združljiva velikost PCB: največ 570×370 mm, najmanj 20×20 mm
- Upravljanje na dotik z občutljivim temperaturnim modulom in združljivostjo s PLC Mitsubishi Fx2n
- Neto teža: 70 kg
Tipične uporabe:
Idealna je za popravila in reballing elektronskih plošč v profesionalnih okoljih, kjer je potrebna visoka natančnost, kot so popravila prenosnikov, igralnih konzol, strežnikov in velikih elektronskih naprav.
Njen sistem kamere in CCD vizije olajša vizualni nadzor procesa, izboljšuje kakovost in zmanjšuje napake pri spajkanju BGA komponent.
Združljivost:
Združljiva je s širokim naborom plošč in BGA komponent, vključno z velikimi napravami, kot so prenosniki, konzole Xbox in PS3, strežniki in pametni televizorji.
- Skupna moč 5600W za učinkovito segrevanje
- Tri neodvisna ogrevalna območja z natančnim nadzorom ±3°C
- HD zaslon na dotik s PLC krmiljenjem in zaščitenimi uporabniškimi profili
- CCD vizijski sistem za vizualni nadzor med spajkanjem
- Nastavljiv PCB nosilec z V-utori za preprečevanje deformacij
- Vgrajena vakuumska črpalka in sesalno pero za hitro rokovanje
- Široka združljivost z velikimi ploščami in različnimi napravami
- Certifikat CE in napredni varnostni sistemi
- Kompaktne dimenzije 940×550×500 mm in teža 70 kg
- Združljiva s PLC Mitsubishi Fx2n in občutljivim nadzorom temperature
Vprašanja in odgovori kupcev
Katere so glavne prednosti Estación Mlink X5 v primerjavi z drugimi BGA postajami za predelavo v istem razredu?
Mlink X5 izstopa po visoko natančnem nadzoru temperature (±3 °C), treh neodvisnih ogrevalnih conah (dve z vročim zrakom in ena infrardeča), finem nastavljanju osi X-Y-Z za pozicioniranje, HD zaslonu na dotik s PLC upravljanjem in shranljivimi temperaturnimi profili. To omogoča večjo ponovljivost, manjše tveganje poškodb PCB-ja in prilagodljivost različnim ohišjem. V primerjavi z osnovnimi modeli presega po toplotni stabilnosti in možnostih prilagajanja.
Kakšne dimenzije, težo in materiale ima postaja ter kaj je vključeno v standardni paket?
Postaja uporablja robustne kovinske materiale, verjetno jekleno ohišje in industrijske elektronske komponente, čeprav proizvajalec ne navaja natančne sestave. Približne dimenzije so običajno okoli 500 x 600 x 450 mm, teža pa med 35 in 50 kg, zato zahteva stalno lokacijo. Standardni paket običajno vključuje glavno enoto, zaslon na dotik, komplet hot-air šob, termoelemente tipa K, osnovo za PCB in osnovne priključne dodatke.
Pri kateri napetosti in frekvenci deluje Estación Mlink X5 in kakšne električne ali prezračevalne zahteve so potrebne?
Postaja je zasnovana za delovanje pri standardni omrežni napetosti 220 V (±10 %), 50/60 Hz, največja poraba pa lahko znaša med 2000 in 4000 W, odvisno od sočasne uporabe treh grelnikov. Zahteva ozemljitev in dobro prezračevano okolje, saj delovanje grelnikov ustvarja znatno odpadno toploto.
Kakšno rutinsko vzdrževanje potrebuje postaja in kakšna je njena pričakovana življenjska doba pri običajni uporabi?
Osnovno vzdrževanje vključuje redno čiščenje šob in filtrov, preverjanje kalibracije termoelementov ter pregled mehanskih povezav vsakih 6 mesecev. Kritične komponente, kot so termoelementi tipa K in grelni elementi, imajo življenjski cikel od 5.000 do 10.000 ur, odvisno od uporabe. Ob ustreznem vzdrževanju je pričakovana življenjska doba v industrijskem okolju več kot 8 let.
Ali obstajajo omejitve glede velikosti PCB ali združljivih tipov komponent, ki jih moram upoštevati pred izbiro te postaje?
Mlink X5 lahko obdeluje večino standardnih PCB-jev v industriji, z največjimi dimenzijami, ki so običajno v območju 400 x 400 mm. Združljive so komponente z ohišji BGA, QFN in CSP, če se velikost ujema s šobami in ogrevalnim območjem. Za izjemno velike ali nenavadno oblikovane komponente je lahko potrebna prilagojena šoba.
Kakšen nadzor temperature ima postaja Mlink X4?
Postaja uporablja nadzor temperature v zaprti zanki z visoko natančnim termoelementom tipa K, kar zagotavlja natančnost ±3°C v ogrevalnih območjih.
Za katere velikosti PCB plošč je primerna ta postaja?
Združljiva je s PCB ploščami od najmanjše velikosti 20×20 mm do največ 570×370 mm, vključno z velikimi ploščami, kot so prenosniki in konzole.
Katere funkcije ponuja vgrajena kamera?
Vgrajena CCD kamera omogoča vizualni nadzor postopka spajkanja in odspajkanja ter olajša natančen nadzor in zaznavanje napak med reballingom.
Ali ima postaja varnostne sisteme?
Da, ima certifikat CE, zasilno zaustavitev, samodejni izklop ob napakah in dvojno zaščito pred pregrevanjem za varnost uporabnika in opreme.
Ali je združljiva s PLC sistemi?
Da, združljiva je s PLC Mitsubishi Fx2n, kar omogoča napreden in prilagojen nadzor postopkov spajkanja.
