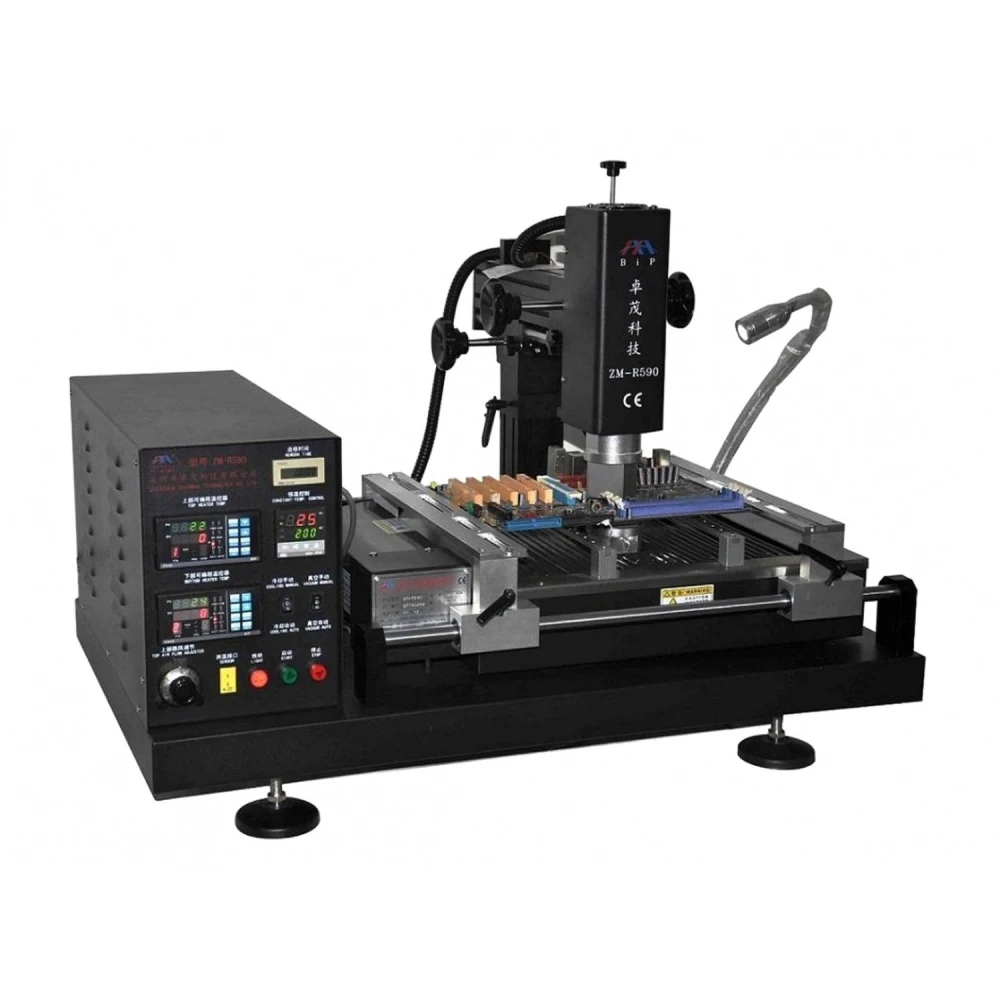

Zhuomao ZM-R590 postaja za spajkanje in BGA reballing z visoko natančnostjo
Znamka: Zhuomao
DDV vključen (Brez DDV: 1.500,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 1.756,80 € | -4% |
| 10+ | 1.720,20 € | -6% |
| 20+ | 1.647,00 € | -10% |
Zhuomao ZM-R590 je napredno orodje, zasnovano za strokovnjake za spajkanje in popravilo elektronskih naprav. Ta postaja izstopa po natančnosti in vsestranskosti ter združuje vrhunsko tehnologijo za optimalne rezultate pri BGA reballingu in finem spajkanju.
Opremljena je s sistemom linearnega drsenja, ki omogoča natančne nastavitve in hitro pozicioniranje po oseh X, Y in Z, kar zagotavlja učinkovito in natančno delovanje. Njen visoko natančen regulator temperature vključuje serijski priključek za PC in zunanji senzor ter omogoča povezavo s lastniško programsko opremo za podroben in prilagojen nadzor.
Postaja ima tri neodvisna ogrevalna območja: dva grelnika z vročim zrakom in eno infrardeče (IR) predgretje, z nadzorom temperature znotraj ±3 °C. Zgornji grelnik je prosto nastavljiv, drugi pa se lahko premika navpično. Poleg tega je pri IR območju mogoče prilagoditi porabo energije glede na različne potrebe spajkanja.
Med dodatki ponuja različne šobe za vroč zrak, ki se lahko vrtijo za 360° in imajo magnete za enostavno namestitev in menjavo, tudi z možnostjo prilagoditve. Postaja uporablja uvožen visoko natančen termoelement tipa K z nadzorom v zaprti zanki in sistemom samodejne kompenzacije temperature.
Za zaščito PCB plošč med postopkom postaja vključuje nosilec v obliki V-utora s prilagodljivim dodatkom, ki preprečuje deformacije zaradi segrevanja ali ohlajanja. Združljiva je s katero koli velikostjo BGA paketa, od 20×20 mm do največ 420×390 mm.
Učinkovitost izboljšuje zmogljiv ventilator s prečnim pretokom, ki hitro ohladi PCB ploščo. Poleg tega vključuje notranjo vakuumsko črpalko in zunanjo sesalno pero za hitro in natančno pobiranje čipov. Po končanih postopkih odspajkanja in spajkanja postaja oddaja opozorila vnaprej za večjo varnost in nadzor.
Ta oprema ima certifikat CE, vključuje gumb za zasilni izklop in napravo za samodejno zaščito ob izklopu v primeru nenormalnih nesreč ter dvojno zaščito pred pregrevanjem za zagotavljanje varnosti uporabnika in opreme.
Glavne tehnične specifikacije
- Skupna moč: 4700W
- Zgornji grelnik: 800W
- Spodnji grelniki: Drugi grelnik 1200W, IR grelnik 2700W
- Električno napajanje: AC220V±10%, 50/60Hz
- Dimenzije: 810×500×690 mm
- Pozicioniranje: V-utor z nastavljivim nosilcem in zunanjim univerzalnim dodatkom
- Nadzor temperature: Senzor tipa K, zaprta zanka, natančnost ±3°
- Združljiva velikost PCB: Od 20×20 mm do 420×390 mm
- Teža: 45 kg
Uporaba in združljivost
Zhuomao ZM-R590 je idealna za elektronske delavnice, ki potrebujejo natančnost pri spajkanju in popravilu komponent BGA. Njena zasnova omogoča delo s širokim naborom velikosti plošč in paketov ter olajša naloge reballinga, odspajkanja in spajkanja z naprednim toplotnim nadzorom. Združljiva je z lastniško programsko opremo za podroben nadzor in se prilagaja potrebam strokovnjakov, ki iščejo učinkovitost in varnost pri svojih postopkih.
- Visoko natančen nadzor temperature s senzorjem tipa K in zaprto zanko
- Tri neodvisna ogrevalna območja: dve z vročim zrakom in eno infrardeče
- Hitro in natančno pozicioniranje po oseh X, Y, Z s sistemom linearnega drsenja
- Nastavljiv V-nosilec za zaščito PCB plošč in prilagoditev različnim velikostim
- Zmogljiv ventilator s prečnim pretokom za hitro hlajenje
- Vgrajena vakuumska črpalka in zunanja sesalna pero za rokovanje s čipi
- 360° vrtljive šobe za vroč zrak z enostavno magnetno namestitvijo
- Certifikat CE s sistemom zasilnega izklopa in zaščito pred pregrevanjem
Vprašanja in odgovori kupcev
Katere prednosti ponuja trojna ogrevalna cona (dve zračni in ena IR) v primerjavi s klasičnimi BGA postajami?
Postaja Zhuomao Zm-R590 vključuje dve zračni ogrevalni coni in eno infrardečo (IR), kar omogoča optimiziran in segmentiran nadzor toplotnega profila. To olajša rework BGA različnih velikosti in preprečuje lokalno pregrevanje PCB. V primerjavi z modeli samo z zrakom se zmanjša deformacija PCB in izboljša uspešnost spajkanja ter odspajkanja.
Kakšne so dimenzije in teža postaje? Kaj je vključeno v vsebino paketa?
Postaja ima približne dimenzije 880 mm (dolžina) x 600 mm (širina) x 620 mm (višina) in težo 65 kg. Vsebina paketa običajno vključuje glavno postajo, komplet zamenljivih šob, vakuumsko črpalko, sesalni svinčnik, pritrdilne dodatke za PCB in uporabniški priročnik. Glede na dobavitelja lahko pride do manjših odstopanj.
Katere električne zahteve in združljivost ima Zm-R590 za pravilno namestitev?
Zm-R590 zahteva vhod 230 V AC, 50/60 Hz, z največjo porabo 5500 W. Združljiva je z računalnikom za nadzor in spremljanje prek serijskega porta. Ključno je zagotoviti ozemljitev in ustrezno električno zaščito; pred namestitvijo preverite združljivost serijskega porta z operacijskim sistemom.
Kakšno preventivno vzdrževanje je priporočljivo za podaljšanje življenjske dobe in preprečevanje pogostih okvar?
Priporočljivo je redno pregledovati in čistiti filtre, preverjati stanje šob ter kalibracijo termoelementov in senzorjev. Treba je preprečiti nabiranje prahu v prezračevalnih območjih in enkrat letno preveriti stanje vakuumskega sistema. Ustrezno vzdrževanje zmanjša težave, kot so napake v temperaturi ali okvare sesanja.
Katere varnostne sisteme vključuje in katerim predpisom ustreza postaja za uporabo v profesionalnih delavnicah?
Oprema vključuje gumb za zasilni izklop, samodejni izklop ob incidentih, dvojni sistem zaščite pred pregrevanjem ter vizualne/zvočne alarme. Ima certifikat CE in izpolnjuje evropske predpise za električno laboratorijsko in delavniško opremo (električna varnost in elektromagnetna združljivost).
Katere velikosti PCB plošč podpira Zhuomao ZM-R590?
Podpira PCB plošče od najmanjše velikosti 20×20 mm do največ 420×390 mm.
Ali postaja omogoča nadzor temperature prek programske opreme?
Da, ima serijski priključek za PC in se lahko poveže z lastniško programsko opremo za natančen nadzor temperature.
Kakšno varnostno zaščito vključuje postaja?
Vključuje zasilni izklop, samodejni izklop v nenormalnih primerih in dvojno zaščito pred pregrevanjem.
Kakšna je skupna moč postaje in moč po ogrevalnih območjih?
Skupna moč je 4700W, z 800W v zgornjem grelniku, 1200W v drugem grelniku in 2700W v infrardečem grelniku.
Ali je Zhuomao ZM-R590 trenutno na voljo?
Trenutno izdelek ni na zalogi. Priporočamo, da preverite za prihodnje dobave.
