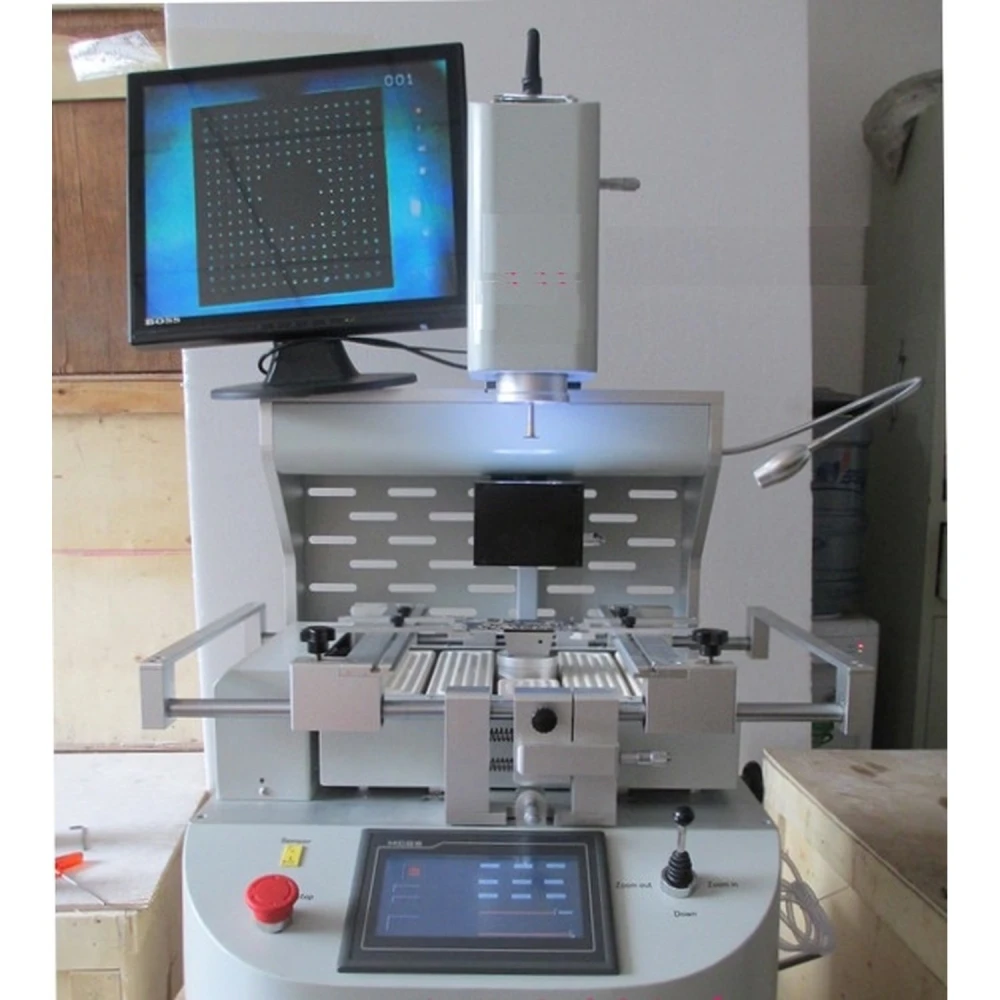

BGA reballing postaja Mlink X5 s trojnim ogrevalnim območjem in upravljanjem na dotik
Znamka: Mlink
DDV vključen (Brez DDV: 3.100,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 3.630,72 € | -4% |
| 10+ | 3.555,08 € | -6% |
| 20+ | 3.403,80 € | -10% |
BGA reballing postaja Mlink X5 je napredno orodje, zasnovano za strokovnjake, ki potrebujejo natančnost in vsestranskost pri postopkih spajkanja in reworka BGA komponent. Ta postaja izstopa po inovativnem sistemu upravljanja in zmogljivi toplotni moči, idealni za zahtevna dela v elektroniki.
Glavne značilnosti:
- Linearni drsniki omogočajo natančno nastavitev in hitro pozicioniranje po oseh X, Y in Z, kar zagotavlja visoko natančnost in okretnost.
- Visokoločljivostni zaslon na dotik z PLC upravljanjem omogoča shranjevanje več delovnih profilov, zaščito z geslom in takojšnjo analizo temperaturnih krivulj.
- Tri neodvisna ogrevalna območja: dva grelnika vročega zraka (800W vsak) in infrardeči predgrelnik (3900W), s temperaturnim nadzorom znotraj ±3 °C.
- 360° vrtljive šobe za vroč zrak z magnetom za enostavno namestitev in menjavo, poleg tega pa spodnji IR grelnik zagotavlja enakomerno segrevanje PCB plošče.
- Visoko natančen uvožen termoelement tipa K z zaprtozančnim nadzorom in samodejnim sistemom kompenzacije temperature, integriran z PLC modulom za natančen nadzor.
- Sistem pozicioniranja z V-utori in prilagodljivim vpenjanjem ščiti PCB ploščo pred deformacijami med segrevanjem ali hlajenjem, združljiv z vsemi velikostmi BGA paketov.
- Močan ventilator s prečnim pretokom za hitro hlajenje plošče, vgrajena vakuumska črpalka in sesalni svinčnik za učinkovito rokovanje s čipi.
- CCD sistem vida omogoča natančen vizualni nadzor med postopki spajkanja in odspajkanja BGA.
- Veliko ogrevalno območje, primerno za velike plošče, kot so prenosniki, igralne konzole, strežniki in pametni televizorji.
- Certifikat CE, z zasilnim izklopom in samodejno zaščito pred pregrevanjem ter električnimi napakami.
Tehnične specifikacije:
| Številka | Parameter | Podrobnost |
|---|---|---|
| 1 | Skupna moč | 5600W |
| 2 | Zgornji grelnik | 800W |
| 3 | Spodnji grelnik | Drugi grelnik 800W, tretji IR grelnik 3900W |
| 4 | Napajanje | AC 220V ±10%, 50/60Hz |
| 5 | Dimenzije | 640 × 630 × 900 mm |
| 6 | Pozicioniranje | V-utori, nastavljiv PCB nosilec v katero koli smer z zunanjo univerzalno pritrditev |
| 7 | Nadzor temperature | Senzor tipa K, zaprta zanka, neodvisno segrevanje, natančnost ±3 °C |
| 8 | Združljiva velikost PCB | Največ 570 × 370 mm, najmanj 20 × 20 mm |
| 9 | Električna izbira | Visoko občutljiv modul za nadzor temperature + zaslon na dotik (Tajvan) + združljivo s PLC Mitsubishi Fx2n |
| 10 | Neto teža | 70 kg |
Tipične uporabe:
Ta postaja je idealna za popravilo in reballing BGA komponent na visoko kompleksnih elektronskih ploščah, vključno s prenosniki, igralnimi konzolami (Xbox, PS3), strežniki in pametnimi televizorji. Njen napreden nadzorni sistem in trojno ogrevalno območje omogočata učinkovito in varno delo ter zmanjšujeta tveganje poškodb zaradi toplote.
Združljivost:
Združljiva je s širokim naborom velikosti PCB plošč in BGA paketov. Njegov prilagodljiv sistem pritrditve in natančen nadzor temperature jo naredita primerno za različne profesionalne aplikacije v elektroniki, popravilih in proizvodnji.
Pomembna opomba: Trenutno je ta izdelek ni na zalogi. Lahko preverite alternative ali nas kontaktirate za informacije o prihodnji razpoložljivosti.
- Skupna moč 5600W s trojnim neodvisnim ogrevalnim območjem
- HD zaslon na dotik s PLC upravljanjem in shranjevanjem profilov
- Grelniki vročega zraka in IR grelnik z natančno nastavitvijo
- CCD sistem vida za vizualni nadzor med BGA spajkanjem
- Pozicioniranje z V-utori in prilagodljivo pritrditev za PCB plošče
- Ventilator s prečnim pretokom za hitro hlajenje
- Vgrajena vakuumska črpalka in sesalni svinčnik za rokovanje s čipi
- Certifikat CE z zaščito pred pregrevanjem in napakami
- Združljiva s ploščami do 570×370 mm in različnimi BGA paketi
- Dimenzije 640×630×900 mm in neto teža 70 kg
Vprašanja in odgovori kupcev
Iz katerega materiala je izdelan kalup in kakšne so njegove približne dimenzije ter teža?
Na splošno so ti kalupi izdelani iz anodiziranega aluminija ali visoko odporne ABS plastike. Tipične dimenzije so približno 170 mm x 90 mm x 20 mm, teža pa se giblje med 150 g in 250 g. Za ta specifični model različica ni navedena, vendar je ta razpon reprezentativen za kategorijo.
Ali obstaja tveganje za poškodbo zaslona ali stekla med postopkom in kako se to primerja s popravilom brez kalupa?
Uporaba kalupa zmanjša mehanska tveganja, kot sta neenakomeren pritisk ali nenameren premik, ki so pogosta pri popravilu brez vodila. Vendar lahko nepravilna uporaba ali prevelika sila še vedno povzročita poškodbe. V primerjavi z ročnim postopkom kalup ponuja višjo raven varnosti in natančnosti.
Iz katerih materialov je izdelan in koliko tehta avto? Kaj točno je vključeno v škatli?
Monster Truck RC je izdelan iz visoko odpornega ABS plastičnega ohišja in kovinskih elementov v pogonski osi. Tehta 960 g. V škatli so: 1 RC avto, 1 Li-ion-Fe baterija 9,6 V 800 mA, 1 oddajnik (daljinski upravljalnik) in 1 polnilnik. AA baterije za daljinec niso priložene.
Kakšne tehnične zahteve so za upravljanje in polnjenje vozila? Je združljiv z univerzalnimi polnilniki?
Glavna baterija zahteva poseben polnilnik za Li-ion-Fe 9,6 V, ki je priložen. Daljinski upravljalnik uporablja 2 AA bateriji 1,5 V, ki nista priloženi. Priporočamo, da ne uporabljate generičnih univerzalnih polnilnikov, saj baterija potrebuje varno regulacijo napetosti in toka za ohranitev življenjske dobe.
Kakšno vzdrževanje potrebuje in kakšna je ocenjena življenjska doba Monster Truck RC pri običajni uporabi?
Priporoča se redno čiščenje gibljivih delov ter preverjanje, da na oseh in kolesih ni prahu ali ostankov. Baterija ima življenjsko dobo več sto ciklov, če se ne prazni do konca in ne prekomerno polni. Plastične komponente se lahko poškodujejo zaradi močnih udarcev ali izpostavljenosti močnemu soncu. Pri rekreativni uporabi je tipična življenjska doba 1 do 2 leti, preden so potrebni rezervni deli.
Ali je postaja Mlink X5 na voljo za nakup?
Trenutno je postaja Mlink X5 ni na zalogi. Lahko preverite alternative ali kontaktirate za informacije o prihodnji razpoložljivosti.
Kakšno največjo velikost PCB plošče lahko obdeluje postaja?
Postaja lahko obdeluje PCB plošče do 570×370 mm in najmanjše velikosti 20×20 mm.
Kakšen sistem nadzora temperature uporablja?
Uporablja senzor tipa K z zaprtozančnim nadzorom in natančnostjo znotraj ±3 °C, z neodvisnim nadzorom za vsako ogrevalno območje.
Ali podpira prilagojene delovne profile?
Da, postaja omogoča shranjevanje več delovnih profilov z zaščito z geslom in spreminjanje parametrov.
Katere zaščitne sisteme vključuje postaja?
Ima certifikat CE, zasilni izklop, samodejno zaščito pred izklopom ob nesrečah in dvojni nadzor proti pregrevanju.
