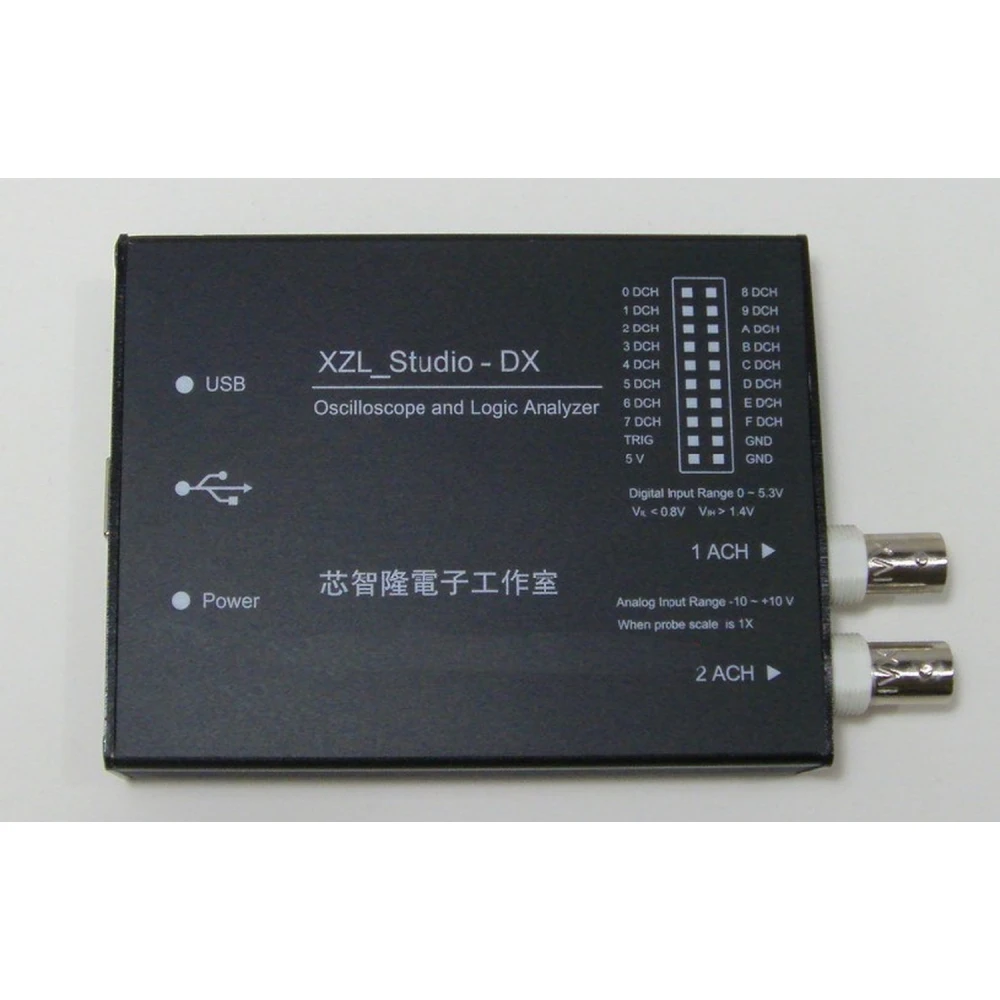

Logični analizator in USB osciloskop XZL Studio DX za Windows
Znamka: XZL
DDV vključen (Brez DDV: 90,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 105,41 € | -4% |
| 10+ | 103,21 € | -6% |
| 20+ | 96,62 € | -12% |
Logični analizator in USB osciloskop XZL Studio DX je programabilno večnamensko orodje, zasnovano za PC z Windows, ki združuje digitalni osciloskop z 2 kanali, logični analizator z 16 kanali, dekoder protokolov in generator digitalnega signala v eni kompaktni in enostavni napravi za uporabo.
Ta naprava je idealna za elektronske inženirje, tehnike, študente in navdušence, ki potrebujejo vsestranski instrument za analizo in diagnostiko digitalnih in analognih vezij.
Glavne lastnosti
- 16 dvosmernih digitalnih kanalov in 2 analogna kanala za celovito analizo mešanih signalov.
- Dekodiranje v realnem času komunikacijskih vodil, kot so SPI, Serial, I2C, I2S, Async, USB Full in Low Speed, SMBus, 1-Wire, Parallel in CAN.
- Osciloskop in logični analizator z digitalnim shranjevanjem, ki omogoča zajem in analizo kompleksnih signalov.
- Zmogljiva programska oprema z vgrajenimi dekoderji za lažjo interpretacijo podatkov.
- Dodatne funkcije, kot so generator digitalnih signalov, podatkovni zapisovalnik (data logger), voltmeter, števec frekvence, krmilnik vodila I2C, generator frekvence, krmilnik PWM in števec impulzov.
- API za prilagojen razvoj in oddaljeno upravljanje naprave.
Tehnične specifikacije
- Digitalni kanali: 16 dvosmernih
- Analogni kanali: 2
- Priložene sonde: 2 sondi DSO p6020 20MHz, 4 barvne logične sonde
- Povezljivost: USB za povezavo s PC Windows
- Dodatki: USB kabel, 20-pinski kabel za logični analizator
Tipične uporabe
Ta naprava je popolna za:
- Diagnostiko in analizo digitalnih in analognih vezij v laboratorijih in delavnicah.
- Razvoj in odpravljanje napak v vgrajenih sistemih in mikrokrmilnikih.
- Izobraževanje iz elektronike in telekomunikacij za študente in profesorje.
- Spremljanje in dekodiranje komunikacijskih protokolov v elektronskih projektih.
Združljivost
Združljiv z operacijskimi sistemi Windows, se ta USB analizator in osciloskop enostavno integrira v delovna okolja, kjer je potrebna podrobna analiza digitalnih in analognih signalov.
Vsebina paketa
- 1 naprava XZL Studio DX
- 2 sondi DSO p6020 20MHz
- 1 USB kabel
- 1 20-pinski kabel za logični analizator
- 4 barvne logične sonde
Opomba: Trenutno izdelek ni na zalogi.
- 16 dvosmernih digitalnih kanalov in 2 analogna kanala za celovito analizo
- Dekodiranje v realnem času za SPI, I2C, USB, CAN in druge protokole
- Digitalni osciloskop in logični analizator z vgrajenim shranjevanjem
- Dodatne funkcije: generator signala, voltmeter, števec frekvence in več
- Vključene sonde DSO p6020 20MHz, USB kabel in dodatki za povezavo ter merjenje
Vprašanja in odgovori kupcev
Kakšne so fizične specifikacije XZL Studio DX in kaj točno je vključeno v škatli?
Paket vključuje 1 enoto XZL Studio DX, 2 sonde DSO p6020 20 MHz, 1 USB kabel, 1 kabel logičnega analizatorja s 20 pini in 4 barvne sonde za logični analizator. Dimenzije in teža niso uradno navedene, vendar zaradi kompaktne zasnove običajno znašajo približno 10–15 cm dolžine in manj kot 0,5 kg. Za profesionalno uporabo je treba te vrednosti po potrebi potrditi pri proizvajalcu.
Kakšne so frekvenčne omejitve in ločljivost vgrajenega osciloskopa in logičnega analizatorja?
Osciloskop XZL Studio DX podpira do 20 MHz pasovne širine in ima dva analogna kanala, primerna za signale nizke in srednje frekvence. Logični analizator ponuja 16 digitalnih kanalov; največja hitrost vzorčenja je odvisna od načina in števila uporabljenih kanalov, običajno pa je med 24 in 100 MSa/s. Za signale nad 20 MHz zajem in prikaz morda nista zanesljiva.
Kakšen je priporočen postopek za kalibracijo in vzdrževanje sond ter vhodov naprave?
Priporočljivo je preveriti in kalibrirati sonde DSO p6020 pred vsako uporabo tako, da jih priključite na referenčni signal (po možnosti kvadratni signal 1 kHz, 1 Vpp) za nastavitev kompenzacije. Vhodi in priključki morajo biti čisti in suhi; izogibajte se uporabi abrazivnih sredstev. Če zaznate odstopanje pri meritvah ali fizično poškodbo, je priporočljivo zamenjati prizadeto sondo. Redno vzdrževanje podaljša življenjsko dobo in zagotavlja natančne rezultate.
S katerimi operacijskimi sistemi je združljiv XZL Studio DX analizator?
Združljiv je z operacijskimi sistemi Windows za PC, kar omogoča uporabo v okolju Windows.
Koliko digitalnih in analognih kanalov ima naprava?
Ima 16 dvosmernih digitalnih kanalov in 2 analogna kanala za analizo mešanih signalov.
Katere protokole lahko dekodira logični analizator?
Podpira dekodiranje protokolov, kot so SPI, Serial, I2C, I2S, Async, USB Full in Low Speed, SMBus, 1-Wire, Parallel in CAN.
Kateri dodatki so vključeni v paket?
Vključuje 2 sondi DSO p6020 20MHz, 4 barvne logične sonde, USB kabel in 20-pinski kabel za logični analizator.
Ali je izdelek na voljo za takojšen nakup?
Trenutno izdelek ni na zalogi in ni na voljo za takojšen nakup.
