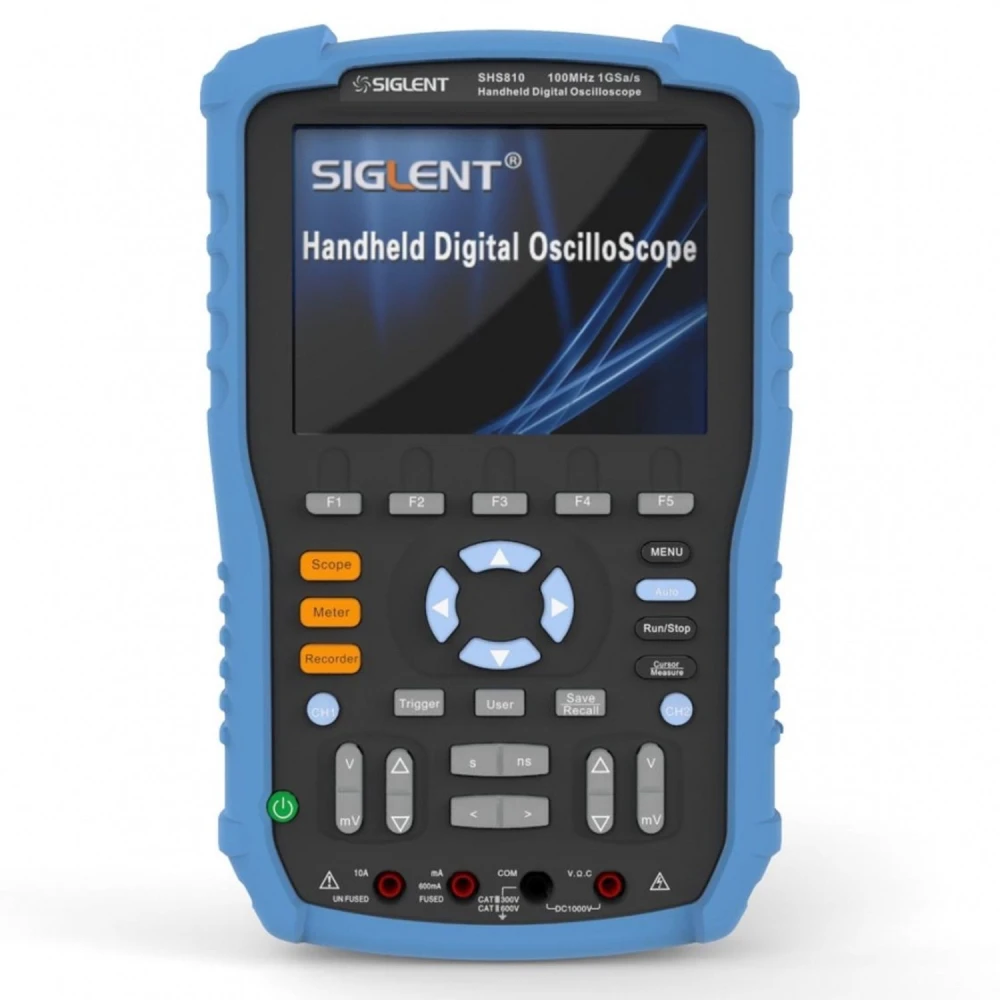

Prenosni digitalni osciloskop Siglent SHS810 100MHz z 5.7-palčnim zaslonom
Znamka: Siglent
DDV vključen (Brez DDV: 460,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 538,75 € | -4% |
| 10+ | 527,53 € | -6% |
| 20+ | 505,08 € | -10% |
Prenosni digitalni osciloskop Siglent SHS810 100MHz je kompaktna in zmogljiva naprava, zasnovana za profesionalce in navdušence nad elektroniko, ki potrebujejo natančno in prenosno merilno orodje. Ta naprava združuje funkcionalnost osciloskopa z vsestranskostjo digitalnega multimetra ter ponuja celovito rešitev za elektronsko analizo in diagnostiko.
Glavne značilnosti:
- Pasovna širina: 100MHz, idealna za širok nabor elektronskih aplikacij.
- Hitrost vzorčenja v realnem času: 1GS/s za zajem signalov z visoko zvestobo.
- Ekvivalentna hitrost vzorčenja: 50GS/s, kar omogoča podrobno analizo ponavljajočih se signalov.
- Globina pomnilnika: 2M točk za shranjevanje in analizo kompleksnih signalov.
- Zaslon: barvni TFT-LCD 5.7 palca z ločljivostjo 320x234, ki omogoča jasno prikazovanje valovnih oblik.
- Funkcije snemanja: notranji pomnilnik 7M točk z do 18 ur snemanja in podpora za USB shranjevanje z do 3000 ur snemanja.
- Vgrajeni multimeter: natančnost s 6000 prikazi, zmožen merjenja DC/AC napetosti, DC/AC toka, upornosti, kapacitivnosti, diod in kontinuitete.
- Načini proženja: Edge, Pulse, Video, Slope in Alternative za prilagoditev različnim vrstam signalov.
- Matematične operacije: seštevanje, odštevanje, množenje, deljenje in FFT za napredno analizo signalov.
- Napajanje: polnilna litijeva baterija 7.4V in 5000mAh s približno 5 urami delovanja ter DC 9V 4A adapter za daljšo uporabo.
- Dimenzije in teža: 163.2mm x 259.5mm x 53.3mm, teža 1.5 kg, kar olajša prenašanje in uporabo.
- Priložena dodatna oprema: dve pasivni sondi, multimeterski svinčnik, USB kabel za podatke, DC adapter, priročnik in CD s programsko opremo.
Tipične uporabe:
- Diagnostika in popravilo elektronskih vezij na terenu.
- Merjenje in analiza signalov v laboratorijih in delavnicah.
- Izobraževanje in tehnično usposabljanje v elektroniki.
- Razvoj in testiranje elektronskih prototipov.
Združljivost: Združljiv s standardnimi napajalnimi sistemi in podpira USB povezavo za prenos in shranjevanje podatkov.
Ta prenosni digitalni osciloskop je bistveno orodje za vse, ki iščejo natančnost in mobilnost brez odpovedovanja naprednim funkcijam. Njegova robustna zasnova in kombinacija osciloskopa ter multimetra ga naredita vsestransko napravo za številne elektronske aplikacije.
- Pasovna širina 100MHz za natančne signale
- 1GS/s zajem v realnem času in 50GS/s ekvivalentno vzorčenje
- Barvni TFT-LCD zaslon 5.7 palca z ločljivostjo 320x234
- Notranji pomnilnik 7M točk in USB snemanje do 3000 ur
- Vgrajeni multimeter s 6000 prikazi za več meritev
- Prilagodljivi načini proženja: Edge, Pulse, Video, Slope, Alternative
- Napredne matematične operacije, vključno s FFT
- Polnilna litijeva baterija s 5 urami avtonomije
- Kompaktne dimenzije in majhna teža za prenosljivost
- Vključuje sonde, multimeterski svinčnik, USB kabel, adapter in priročnik
Vprašanja in odgovori kupcev
Katere vrste vhodov, priključkov in napajalno napetost uporablja SHS810 in ali je združljiv z električnimi sistemi Latinske Amerike in Evrope?
Osciloskop SHS810 ima dva standardna BNC vhoda za signale. Za multimeter uporablja 4 mm banana priključke. Napaja se z notranjo polnilno baterijo in podpira polnjenje prek USB AC/DC adapterja, združljivega s 100–240 V~ 50/60 Hz, zato je primeren za električna omrežja v Latinski Ameriki in Evropi.
Kakšne so mere, teža in materiali SHS810 ter kaj je priloženo v škatli ob nakupu?
SHS810 meri približno 260 mm × 120 mm × 50 mm, njegova teža pa je okoli 1,2 kg z baterijo. Izdelan je iz robustnega ABS polimera z zaščito proti udarcem. Tipična vsebina škatle vključuje: osciloskop, 2 BNC sondi (1:1/10:1), merilni kabel za multimeter, polnilnik/USB, priročnik in transportni etui.
Kakšne so merilne omejitve, natančnost in tolerance SHS810 pri uporabi kot osciloskop in multimeter?
Kot osciloskop ima pasovno širino 100 MHz, dejansko hitrost vzorčenja 1 GS/s in pomnilnik do 2 Mpts na kanal (kar omejuje čas zajema pri visoki ločljivosti). Čas naraščanja je ≤3,5 ns. V načinu multimetra meri do 1000 V DC/750 V AC, 10 A, s tipično natančnostjo ±1 % za DCV. Za kritično uporabo vedno preverite tehnični priročnik glede na posamezen razpon in funkcijo.
Katere varnostne standarde izpolnjuje ta model in v katero merilno kategorijo spada po IEC?
SHS810 izpolnjuje standard IEC 61010-1 za električne merilne instrumente in standarde CE. Njegov multimeter je običajno razvrščen v CAT III 600 V ali podobno (preverite v priročniku ali na nalepki naprave), kar je primerno za industrijska okolja in sekundarna distribucijska omrežja, ne pa za primarne visokoenergijske inštalacije.
Kakšna je pasovna širina osciloskopa Siglent SHS810?
Prenosni digitalni osciloskop Siglent SHS810 ima pasovno širino 100MHz.
Kako dolgo zdrži baterija osciloskopa?
Polnilna litijeva baterija zdrži približno 5 ur pri neprekinjeni uporabi.
Katere merilne funkcije vključuje vgrajeni multimeter?
Multimeter meri DC/AC napetost, DC/AC tok, upornost, kapacitivnost, diode in kontinuiteto z visoko natančnostjo.
Ali ga je mogoče povezati z računalnikom za shranjevanje podatkov?
Da, osciloskop ima USB priključek za shranjevanje in prenos podatkov.
Katera dodatna oprema je priložena osciloskopu?
Vključuje dve pasivni sondi, multimeterski svinčnik, USB kabel, DC adapter, priročnik in CD s programsko opremo.
