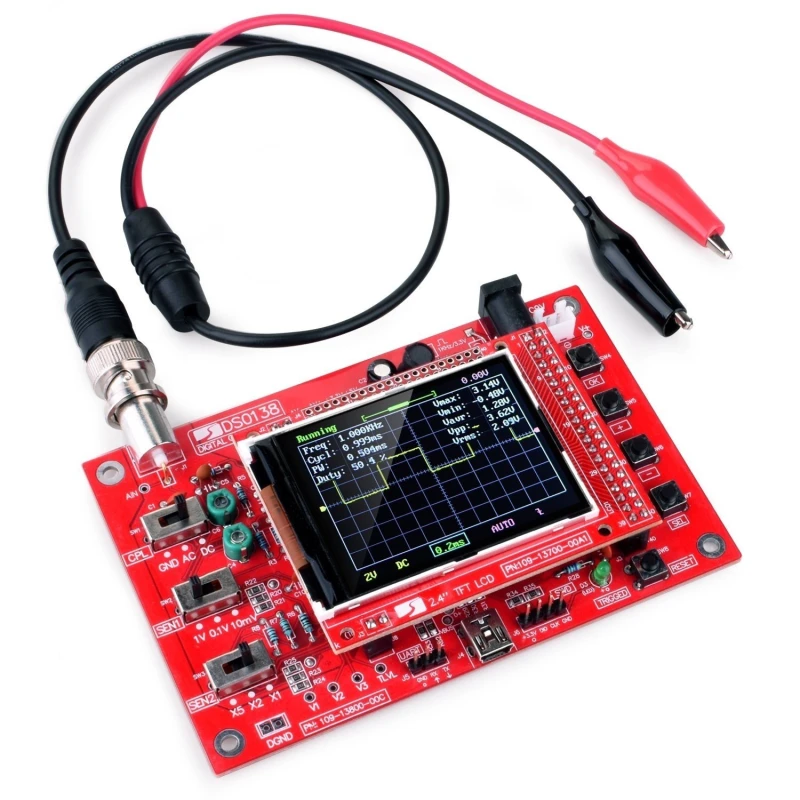

Sestavljen digitalni osciloskop DSO138 z 2.4-palčnim TFT zaslonom in sondo
Znamka: satkit
24,40€
DDV vključen (Brez DDV: 20,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 23,42 € | -4% |
| 10+ | 22,69 € | -7% |
| 20+ | 20,25 € | -17% |
Na zalogi je samo še 5 - naročite kmalu!
Standardna dostava
Sre, Apr 29 - Pet, Maj 1
Ekspresna dostava
Pon, Apr 27 - Tor, Apr 28
Vračila v 30 dneh
Brezplačna vračila v 30 dneh
Varna transakcija
Share:
Brezplačna dostava
Dostava od 4,99€
Enostavna vračila
30-dnevna politika vračil
Varno plačilo
100% varen zaključek nakupa
Garancija kakovosti
Samo originalni izdelki
Sestavljen digitalni osciloskop DSO138 je osnovni merilni instrument za ljubitelje in strokovnjake elektronike, ki iščejo natančnost in udobje v kompaktnem, pripravljenem za uporabo napravi.

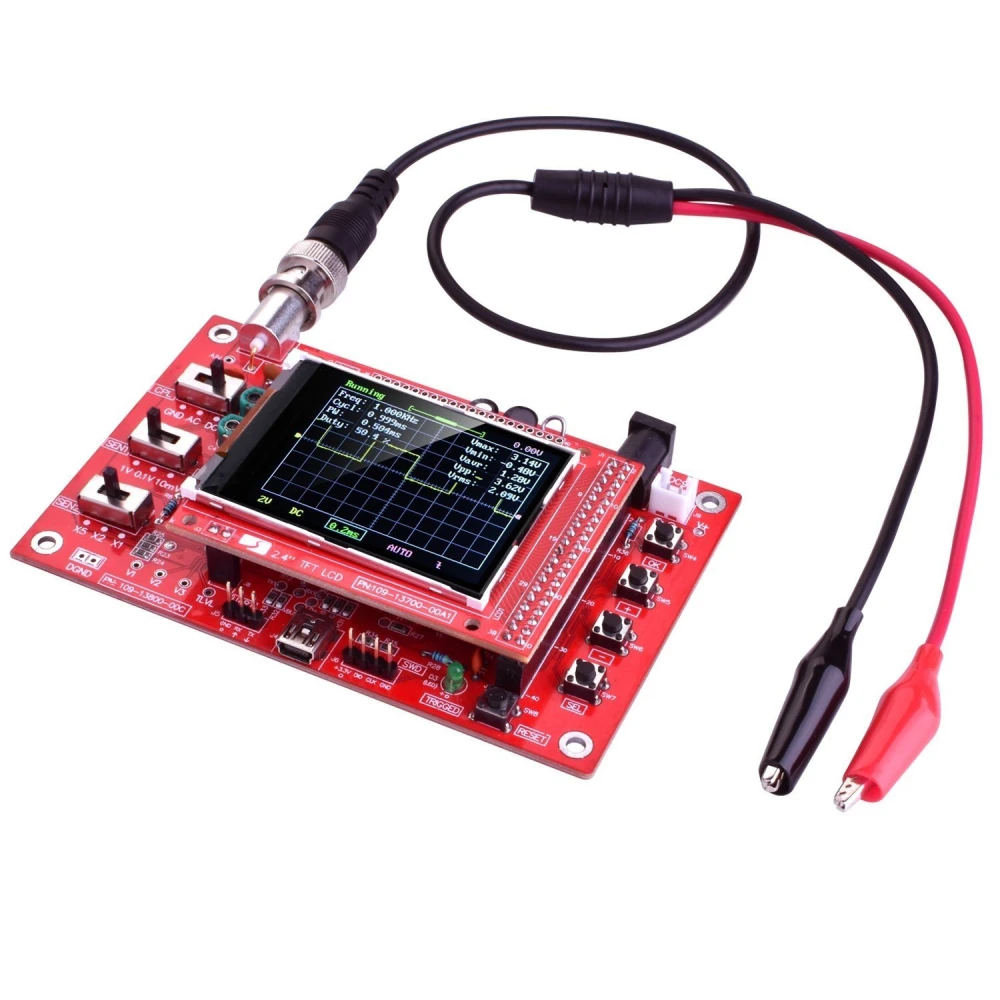

Ta osciloskop ima 2.4-palčni TFT LCD zaslon z ločljivostjo 320x240 slikovnih pik in zmožnostjo prikaza 262,000 barv, kar omogoča jasno prikazovanje valovnih oblik. Opremljen je s procesorjem ARM Cortex-M3 in ponuja vzorčenje v realnem času do 1Msps, kar omogoča zajem signalov z analognim pasom do 200 KHz.
Naprava vključuje en kanal z nastavljivo občutljivostjo od 10mV/Div do 5V/Div, z napako občutljivosti manjšo od 5%, kar zagotavlja zanesljive meritve. Največja vhodna napetost je 50V peak, osciloskop pa ponuja načine sklopitve DC, AC in GND za prilagoditev različnim vrstam signalov.
Med tehničnimi lastnostmi izstopajo:
- Kanal: 1
- Analogni pas: 0 - 200 KHz
- Občutljivost: 10mV/Div - 5V/Div
- Napaka občutljivosti: < 5%
- Ločljivost: 12 bits
- Največja vhodna napetost: 50V peak
- Načini sklopitve: DC, AC, GND
- Največja hitrost vzorčenja: 1Msps
- Časovna baza: 10us/Div - 500s/Div
- Dolžina zapisa: 1024 točk
- Načini proženja: Automático, Normal, Single
- Vrste proženja: naraščajoči in padajoči rob
- Položaj proženja fiksen na sredini medpomnilnika
- Napajanje: 9V DC (razpon 8 a 12V)
- Poraba: 120mA
- Dimenzije: 117mm x 76mm x 15mm
Ta osciloskop je v celoti sestavljen in tovarniško spajkan, pripravljen za takojšnjo uporabo, zato ni potrebna montaža ali zahtevna nastavitev. Poleg tega vključuje sondo in potrebne kable za hitro in učinkovito merjenje.
Idealen je za prikaz in analizo električnih signalov pri elektronskih projektih, popravilu vezij, izobraževanju in eksperimentiranju. Zaradi kompaktne velikosti in nizke porabe je primeren za uporabo v laboratoriju, delavnici ali na terenu.
Digitalni osciloskop DSO138 je združljiv z različnimi elektronskimi aplikacijami, ki zahtevajo analizo nizkofrekvenčnih signalov in natančno merjenje parametrov, kot so perioda, širina impulza, frekvenca, maksimumi, minimumi in vrh-vrh napetost.
Na kratko, ta naprava ponuja ekonomično, praktično in zanesljivo rešitev za vse, ki potrebujejo sestavljen digitalni osciloskop z naprednimi funkcijami in enostavno uporabo.
- 2.4-palčni TFT LCD zaslon z ločljivostjo 320x240 in 262K barvami
- Procesor ARM Cortex-M3 za vzorčenje v realnem času 1Msps
- En kanal z nastavljivo občutljivostjo od 10mV/Div do 5V/Div
- Analogni pas od 0 do 200 KHz
- 12-bitna ločljivost za natančne meritve
- Načini sklopitve DC, AC in GND
- Največja vhodna napetost 50V peak
- Načini proženja: avtomatski, normalni in single
- Dolžina zapisa 1024 točk
- Napajanje 9V DC s porabo 120mA
- Kompaktne dimenzije: 117mm x 76mm x 15mm

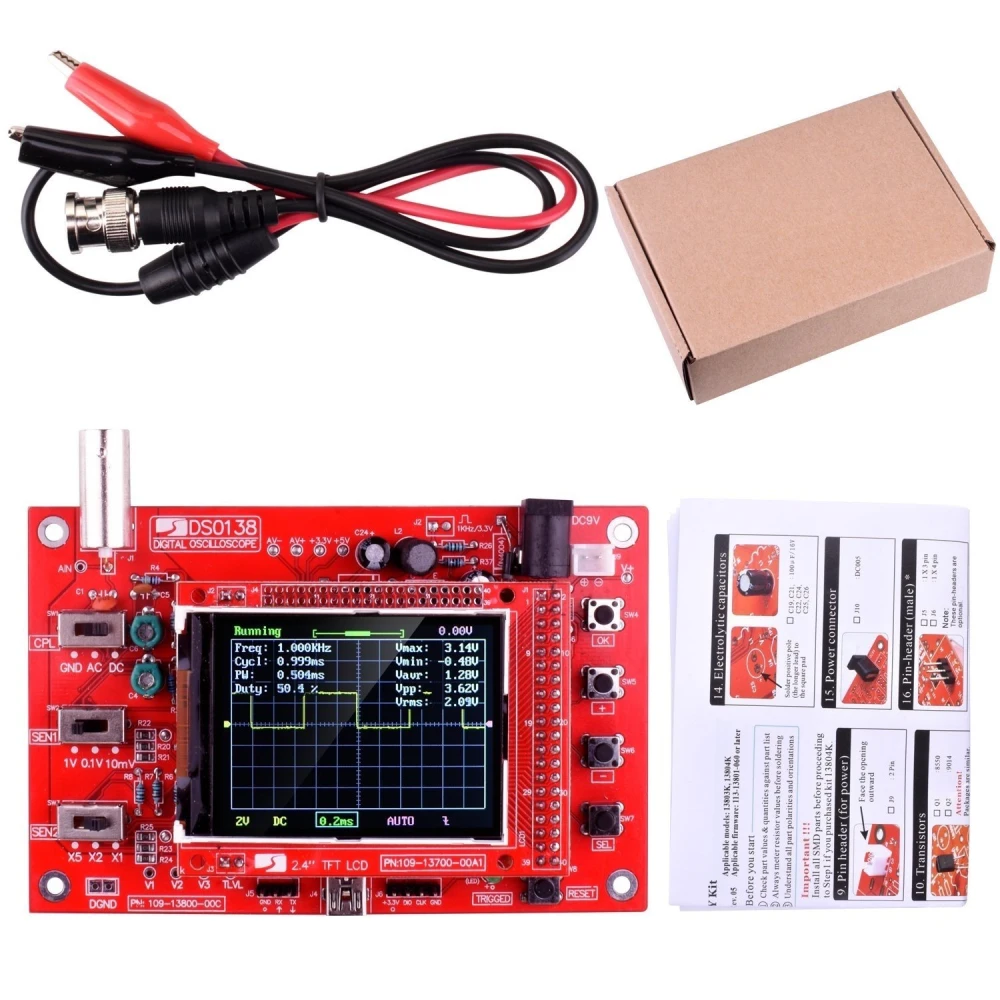

- Sestavljen izdelek, pripravljen za uporabo, s priloženo sondo in kabli
Vprašanja in odgovori kupcev
Kakšne so dimenzije, približna teža in kaj točno je vključeno v škatli?
Naprava meri 117 mm x 76 mm x 15 mm in ima približno težo manj kot 0,2 kg. Škatla vsebuje popolnoma sestavljen osciloskop, testno sondo in povezovalne kable. Napajalnik ni vključen.
Katere zahteve glede napajanja potrebuje in na kaj moram paziti, da preprečim poškodbe?
Potrebuje napajanje 9 V DC, pri čemer je sprejemljivo vhodno območje 8 do 12 V. Priporoča se stabilen vir napajanja in pravilna polariteta (sredina pozitivna). Ne prekoračite 12 V in ne priklapljajte napačne napetosti, da preprečite nepopravljivo škodo na strojni opremi.
Kakšne so merilne tolerance in vhodne napetostne omejitve za varno delovanje?
Občutljivost ima napako manjšo od 5 %. Največja dovoljena vhodna napetost je 50 V vršne vrednosti (Vpk); prekoračitev lahko poškoduje vhodno vezje in ogrozi uporabnika.
Kakšno vzdrževanje potrebuje in katere pogoste težave se lahko pojavijo pri uporabi ter kako jih odpraviti?
Ne zahteva pogostega notranjega vzdrževanja. Priporočljivo je, da je zaslon čist in da v napravo ne pride prah. Pogoste težave vključujejo zaslon brez signala (preverite napajanje, kable in povezavo sonde) ali prekomeren šum (preverite ozemljitev). Če težave vztrajajo, je zaradi sestavljene narave naprave priporočljiv pregled spajk ali stik s tehnično podporo.
Ali je osciloskop sestavljen ali gre za komplet za sestavljanje?
Digitalni osciloskop DSO138 je v celoti sestavljen in tovarniško spajkan, pripravljen za takojšnjo uporabo.
Kakšen zaslon ima osciloskop DSO138?
Ima 2.4-palčni TFT LCD zaslon z ločljivostjo 320x240 slikovnih pik in 262,000 barvami.
Kakšen frekvenčni razpon lahko meri ta osciloskop?
Ima analogni pas od 0 do 200 KHz, primeren za nizkofrekvenčne signale.

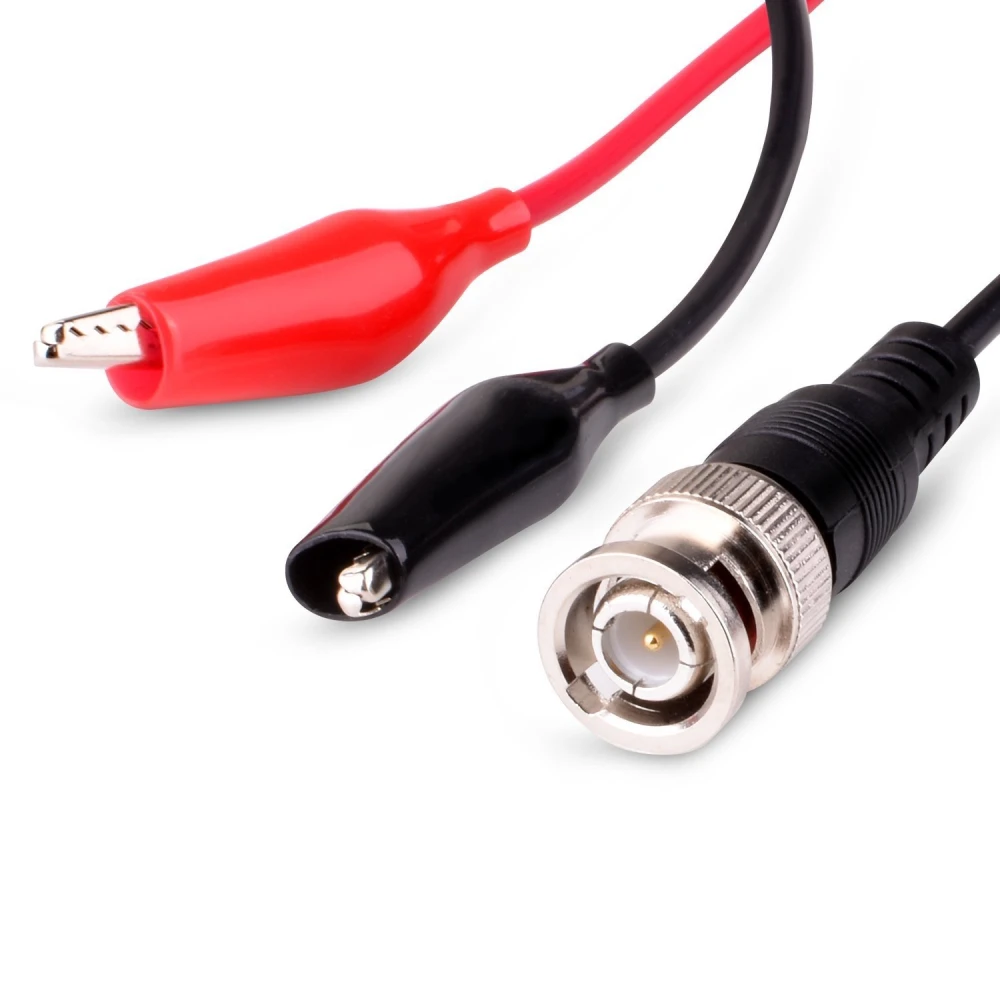

Ali so priloženi sonda in kabli za uporabo?
Da, izdelek vključuje sondo in potrebne kable za takojšnje merjenje.
Katere načine sklopitve podpira osciloskop?
Podpira načine sklopitve DC, AC in GND za različne vrste signalov.
