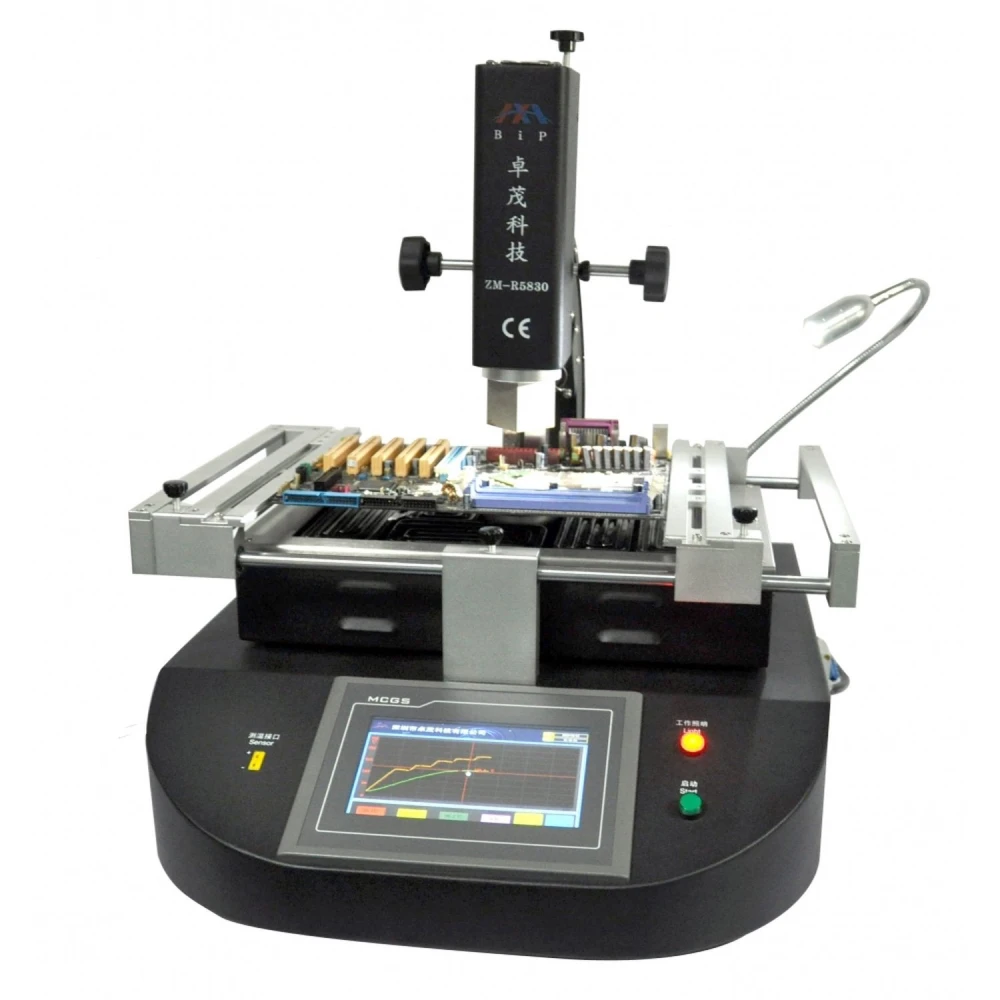

Reballing postaja Zhuomao ZM-R5830: natančnost in napredna tehnologija
Znamka: Zhuomao
DDV vključen (Brez DDV: 1.350,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 1.581,12 € | -4% |
| 10+ | 1.548,18 € | -6% |
| 20+ | 1.482,30 € | -10% |
Reballing postaja Zhuomao ZM-R5830 je profesionalno orodje, zasnovano za spajkanje in BGA reballing z visoko natančnostjo in učinkovitostjo. Ta postaja izstopa s sistemom natančne nastavitve na oseh X, Y in Z prek linearnega drsnika, ki omogoča hitro in natančno pozicioniranje, idealno za zahtevna dela na PCB ploščah.
Opremljena je z zaslonom na dotik visoke ločljivosti in PLC krmiljenjem, ki omogoča shranjevanje več temperaturnih profilov, njihovo zaščito z geslom in enostavno spreminjanje parametrov. Poleg tega vključuje funkcijo takojšnje analize temperaturnih krivulj za podroben nadzor med postopkom.
Postaja ima tri neodvisna ogrevalna območja: dva vročezračna grelnika v zgornjem in srednjem delu ter infrardeči (IR) grelnik na spodnjem delu za enakomerno predgretje. Temperatura se uravnava z natančnostjo ±3 °C, zgornji grelnik je prosto nastavljiv, drugi pa se lahko premika navpično. Spodnji IR grelnik zagotavlja homogeno porazdelitev toplote po plošči.
Za lažje delo postaja vključuje različne vročezračne šobe, ki se vrtijo za 360° in se pritrdijo z magneti za hitro in prilagojeno menjavo. PCB plošča se pozicionira prek V-utora z gibljivim nosilcem, ki preprečuje deformacije med segrevanjem ali ohlajanjem, združljiv pa je s katero koli velikostjo BGA paketa.
Poleg tega vključuje zmogljiv ventilator s prečnim pretokom za hitrejše ohlajanje plošče in večjo učinkovitost postopka. Ima tudi vgrajeno vakuumsko črpalko in zunanji sesalni svinčnik za hitro rokovanje s čipi.
Postaja Zhuomao ZM-R5830 vključuje zvočna opozorila za konec postopkov odspajkanja in spajkanja ter ima certifikat CE, sistem za zasilni izklop in samodejno zaščito pred pregrevanjem za varno uporabo.
Glavne značilnosti:
- Skupna moč: 4500W
- Zgornji grelnik: 800W
- Spodnji grelniki: 1200W (drugi) in 2400W (tretji IR)
- Električno napajanje: AC220V ±10%, 50/60Hz
- Dimenzije: 530×600×600 mm
- Pozicioniranje: V-utor z univerzalnim nastavljivim nosilcem
- Nadzor temperature: senzor tipa K, zaprta zanka, natančnost ±3 °C
- Največja velikost PCB: 350×330 mm; najmanjša: 20×20 mm
- Občutljiv modul za nadzor temperature in zaslon na dotik iz Tajvana
- Teža: 34 kg
Tipična uporaba: Popravilo in reballing BGA čipov na elektronskih ploščah, spajkanje občutljivih komponent, dela, ki zahtevajo natančen nadzor temperature in točno pozicioniranje.
Združljivost: Združljiva je s PCB ploščami različnih velikosti in različnimi BGA paketi zaradi gibljivega in nastavljivega nosilca.
Trenutno reballing postaja Zhuomao ZM-R5830 ni na zalogi. Priporočamo, da se obrnete na našo ekipo za informacije o alternativah ali datumih ponovne dobave.
- Visoka natančnost pri nastavitvi osi X, Y in Z z linearnim drsnikom
- HD zaslon na dotik s PLC krmiljenjem in možnostjo shranjevanja profilov
- Tri neodvisna ogrevalna območja z nadzorom ±3 °C
- 360° vrtljive vročezračne šobe z magnetnim pritrjevanjem za hitro menjavo
- V-utor z nosilcem za preprečevanje deformacije PCB
- Ventilator s prečnim pretokom za hitro ohlajanje
- Vgrajena vakuumska črpalka in zunanji sesalni svinčnik
- Zvočna opozorila ob koncu postopkov
- Certifikat CE in vgrajeni varnostni sistemi
- Kompaktne dimenzije in teža 34 kg za stabilnost
Vprašanja in odgovori kupcev
Kakšne so dimenzije, teža in vsebina škatle postaje ZM-R5830?
Približne dimenzije postaje so 690 mm × 630 mm × 600 mm, teža pa okoli 55 kg. Vsebina običajno vključuje glavno postajo, set šob za vroč zrak, prilagodljivo V-pritrjevanje za PCB, vakuumsko črpalko, sesalno pero, napajalne kable in priročnik. Priporočljivo je pri prodajalcu preveriti natančen seznam dodatkov.
S katerimi električnimi zahtevami in združljivostjo deluje ZM-R5830?
ZM-R5830 zahteva napajanje 220 V AC (±10 %), 50–60 Hz, in največjo porabo približno 5000 W. Združljiva je s širokim naborom PCB-jev in vsemi vrstami BGA ohišij, deloma zaradi prilagodljivih šob in pritrditev. Brez ustreznega transformatorja ni združljiva z omrežjem 110 V.
Kakšno vzdrževanje zahteva postaja in kateri so njeni kritični obrabni deli?
Vzdrževanje vključuje redno čiščenje šob in senzorjev, preverjanje termoelementov tipa K ter periodični pregled sistema za pritrditev PCB in ventilatorja s prečnim pretokom. Najbolj kritični deli so običajno grelni upori in senzorji, za katere so na voljo nadomestni deli.
Ali ima postaja ZM-R5830 priznane varnostne certifikate ali zaščite?
Da, ZM-R5830 ima certifikat CE, sisteme za zasilni izklop in dvojno zaščito pred pregrevanjem ter izpolnjuje evropske industrijske standarde električne varnosti, kar zmanjšuje tveganje pri uporabi in poškodbe zaradi toplotnih napak.
Kakšen nadzor temperature ima reballing postaja Zhuomao ZM-R5830?
Ima zaprto zanko nadzora temperature s senzorjem tipa K in natančnostjo ±3 °C, kar omogoča neodvisno in natančno segrevanje v vsaki coni.
Kakšno največjo velikost PCB lahko obdeluje ta postaja?
Deluje s PCB ploščami do 350×330 mm in najmanjše velikosti 20×20 mm.
Ali postaja vključuje varnostni sistem?
Da, ima certifikat CE, zasilni izklop, samodejni izklop in dvojno zaščito pred pregrevanjem.
Ali je na voljo za takojšen nakup?
Trenutno je postaja Zhuomao ZM-R5830 razprodana. Priporočamo preverjanje alternativ ali datumov ponovne dobave.
Kateri dodatki so vključeni za lažje spajkanje?
Vključuje vrtljive vročezračne šobe z magnetom, nastavljiv nosilec za PCB, hladilni ventilator, vakuumsko črpalko in sesalni svinčnik.
