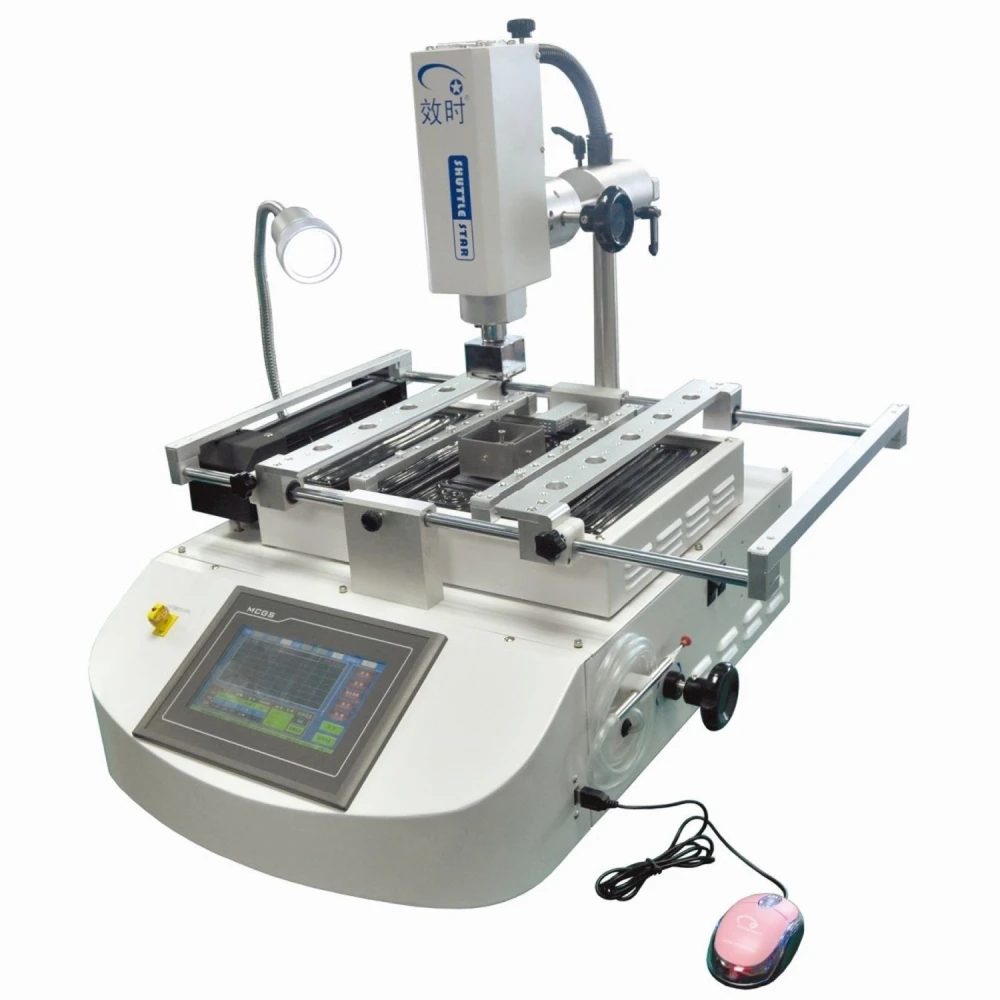

Shuttle Star SP360C V3 postaja za BGA reballing z natančnim nadzorom
Znamka: Shuttle Star
DDV vključen (Brez DDV: 1.299,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 1.521,39 € | -4% |
| 10+ | 1.489,69 € | -6% |
| 20+ | 1.426,30 € | -10% |
Shuttle Star SP360C V3 je BGA rework postaja, zasnovana za natančen in učinkovit nadzor pri postopkih spajkanja in odspajkanja. Njena napredna tehnologija omogoča natančno upravljanje visokih temperatur, kar zagotavlja optimalne rezultate pri zahtevnih popravilih elektronike.
Ta oprema ima premično grelno glavo, ki se premika vodoravno, kar olajša upravljanje in prilagajanje med postopkom. Vgrajen industrijski računalnik z vmesnikom na dotik in PLC nadzorom prikazuje temperaturno krivuljo v realnem času ter omogoča primerjavo nastavljenega profila z dejanskim profilom med delom.
7.2-palčni zaslon visoke ločljivosti uporabniku omogoča jasno in udobno prikazovanje, kar izboljša izkušnjo upravljanja in nadzora. Poleg tega postaja omogoča shranjevanje neomejenega števila temperaturnih profilov in analizo praktičnih profilov, s podporo za vnos v angleščini in kitajščini.
Glavne lastnosti
- Visokokakovostni grelni materiali, ki ustvarjajo visokotemperaturni zračni tok za natančen nadzor pri spajkanju in odspajkanju.
- Premična grelna glava z vodoravnim pomikom za enostavno uporabo.
- PLC nadzor z vgrajenim industrijskim računalnikom in velikim zaslonom na dotik.
- Prikaz temperaturnih profilov v realnem času z možnostjo shranjevanja in analize več profilov.
- Natančen nadzor temperatur pri zgornjih in spodnjih grelnikih za vroč zrak.
- Infrardeče grelno območje s stalno temperaturo na spodnjem delu za večjo varnost in zanesljivost.
- Mikronastavljivi nosilci za okvir BGA spajkanja, ki preprečujejo lokalno ugrezanje.
- Močan prečni pretok za hlajenje spodnjega grelnega območja.
- Zvočni alarm ob koncu spajkanja ali odspajkanja ter nastavljivo ročno sesanje za odstranjevanje BGA.
- Nastavljivi nosilci za hitro in enostavno pozicioniranje PCB, združljivi s posebnimi dodatki za legirane plošče.
- Zamenljive šobe za vroč zrak iz zlitine glede na specifične potrebe.
- Integrirana zasnova stroja in ohišja, ki prihrani prostor.
- Posodobitev programske opreme prek USB za prihodnje samodejne profile.
Tehnične specifikacije
- Združljivost s PCB do 430x350 mm.
- Združljivost s čipi največjih dimenzij 55x55 mm in najmanjših 7x7 mm.
- Največja podprta teža: 80 gramov.
- Delovna moč: 400 W.
- Glavni grelnik: 800 W.
- Spodnji grelnik: 800 W.
- Dodatni spodnji grelnik: 2400 W.
- Dimenzije: 650x500x600 mm.
- Skupna teža: 36 kg.
- Električne zahteve: AC 220V, 4KW.
Vsebina paketa
- 1x postaja Shuttle Star RW-SP360C BGA Rework Station.
- 5x šob (44, 41, 38, 34, 31).
- 1x orodna škatla.
- 1x komplet šestkotnih ključev.
- 1x sponka.
- 1x krtača.
- 1x sesalna šoba.
- 1x aluminijasta plošča.
- 2x aluminijasti šobi (velika in mala).
- 1x temperaturni kabel.
- 1x tkanina, odporna na visoke temperature.
- 1x uporabniški priročnik.
Tipična uporaba in združljivost
Ta postaja je idealna za tehnike in strokovnjake, ki izvajajo reballing in popravila BGA komponent na elektronskih ploščah. Njena zasnova in lastnosti jo naredijo združljivo s širokim naborom plošč in čipov ter olajšajo natančna dela v napredni elektroniki.
Zaradi naprednega nadzora in prilagodljivih profilov je primerna za proizvodna in servisna okolja, ki zahtevajo visoko zanesljivost in ponovljivost pri postopkih spajkanja.
- Natančen nadzor temperature za BGA spajkanje in odspajkanje
- Premična grelna glava z vodoravnim pomikom
- 7.2-palčni zaslon na dotik s prikazom v realnem času
- Neomejeno shranjevanje in profiliranje temperaturnih profilov
- Mikronastavljivi nosilci za preprečevanje lokalnega ugrezanja
- Močan prečni pretok za učinkovito hlajenje
- Zvočni alarm in nastavljivo ročno sesanje
- Združljivost s PCB do 430x350 mm in čipi od 7x7 do 55x55 mm
- Skupna delovna moč 400W, z grelniki do 2400W
- Kompaktna, integrirana zasnova, ki prihrani prostor
Vprašanja in odgovori kupcev
Katere prednosti ponuja računalniški nadzor z zaslonom na dotik v primerjavi z analognimi modeli BGA postaj?
Računalniški nadzor z zaslonom na dotik omogoča upravljanje natančnih temperaturnih profilov, shranjevanje in primerjavo več toplotnih krivulj ter izboljšuje ponovljivost postopka. V primerjavi z analognimi modeli ponuja večjo natančnost pri spajkanju/odspajkanju in zmanjšuje tveganje človeških napak pri upravljanju in sprotnem nadzoru.
Katere zahteve glede električnega napajanja, povezljivosti in združljivosti šob potrebuje postaja SP360C V3 za pravilno delovanje?
Deluje pri 220 V AC (±10 %), 50/60 Hz in zahteva vtičnico, ki podpira vsaj 2,5 kW obremenitve. Šobe so zamenljive in združljive z modularnim sistemom Shuttle Star, vendar je priporočljivo pred nakupom nadomestnih delov drugih proizvajalcev preveriti premer.
Kako se izvaja preventivno vzdrževanje in kakšna je ocenjena življenjska doba glavnih komponent postaje?
Vzdrževanje vključuje redno čiščenje šob in filtrov, pregled električnih povezav ter rahlo mazanje gibljivih vodil. Grelci imajo običajno življenjsko dobo od 6.000 do 10.000 ur, odvisno od uporabe. Zaslon in PLC običajno presegata 5 let pri običajnih laboratorijskih ali delavniških pogojih.
Ali postaja izpolnjuje mednarodne varnostne standarde in ESD zaščito za uporabo v elektronskih laboratorijih?
Da, ta postaja je zasnovana ob upoštevanju standardov, kot je CE za električno varnost, in ustreznih ESD priporočil za rework opremo, vendar je priporočljivo pri proizvajalcu preveriti razpoložljivost posebnih certifikatov glede na državo uporabe.
Kakšno največjo velikost PCB podpira Shuttle Star SP360C V3?
Podpira PCB plošče z največjimi dimenzijami 430x350 mm.
Ali je mogoče v postaji shranjevati temperaturne profile?
Da, omogoča shranjevanje neomejenega števila temperaturnih profilov in njihovo analizo v realnem času.
Kaj vsebuje paket postaje Shuttle Star SP360C V3?
Vsebuje postajo RW-SP360C, 5 šob, orodno škatlo, komplet šestkotnih ključev, sponko, krtačo, sesalno šobo, aluminijaste plošče, temperaturni kabel, odporno tkanino in priročnik.
Kolikšna je skupna moč, potrebna za delovanje te postaje?
Postaja zahteva delovno moč 400W in električno napajanje AC 220V, 4KW.
Ali je mogoče posodobiti programsko opremo postaje?
Da, programsko opremo je mogoče posodobiti prek USB za dodajanje prihodnjih samodejnih profilov.
