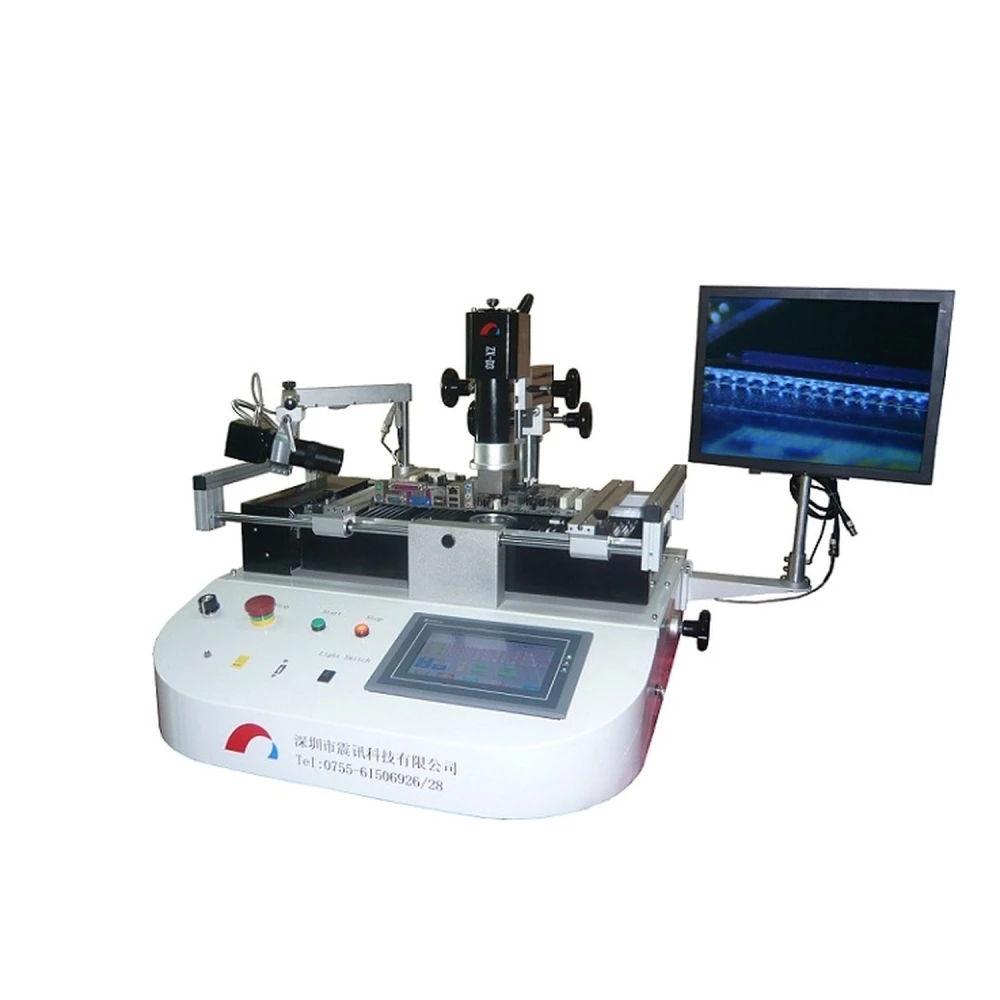

Profesionalna reballing postaja Zhenxun ZX-D3 za natančna BGA dela
Znamka: ZHENXUN
DDV vključen (Brez DDV: 1.600,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 1.873,92 € | -4% |
| 10+ | 1.834,88 € | -6% |
| 20+ | 1.756,80 € | -10% |
Reballing postaja Zhenxun ZX-D3
Reballing postaja Zhenxun ZX-D3 je profesionalna oprema, zasnovana za popravilo in spajkanje BGA komponent z natančnostjo in učinkovitostjo. Ta postaja izstopa z napredno tehnologijo, ki omogoča natančen nadzor temperature v treh neodvisnih conah in vizualno spremljanje procesa spajkanja.
Glavne značilnosti:
- PLC uporabniški vmesnik, ki prikazuje dejansko temperaturo v treh conah in omogoča izvoz toplotnih profilov.
- Vgrajena CCD kamera za nadzor procesa taljenja spajkalnih kroglic.
- Tri neodvisne temperaturne cone: zgornji in spodnji grelnik z vročim zrakom ter infrardeča cona za predgretje.
- Nadzor temperature v 9 segmentih za dvig in spust, z možnostjo shranjevanja do 40 toplotnih profilov.
- Neodvisen PID sistem za vsako cono, ki zagotavlja stabilnost in natančnost pri segrevanju.
- Nosilec za preprečevanje deformacij na območju spajkanja med predgretjem in segrevanjem.
- Ventilator za hlajenje za zagotavljanje kakovosti spajkanja po postopku.
- Zaščita z geslom za parametre toplotnega profila.
- Vključuje več šob za vroč zrak različnih velikosti, z možnostjo prilagoditve.
- Vgrajena vakuumska črpalka, ki odpravlja potrebo po zunanjih virih plina.
Tehnične specifikacije:
- Največja velikost PCB: 500 x 300 mm
- Debelina PCB: 0.1 do 5 mm
- Nadzor temperature: Termočlen tipa K z zaprtozančnim PID nadzorom
- Način pozicioniranja PCB: Zunanji
- Spodnje predgretje: Infrardeče 2400W
- Glavna grelnika (zgornji in spodnji): Vroč zrak 800W vsak
- Električno napajanje: Enofazno 220V, 50/60Hz, 4.0 KVA
- Dimenzije: 650 x 700 x 550 mm (Dolžina x Širina x Višina)
- Približna teža: 57 kg
Tipična uporaba:
Ta postaja je idealna za servisne delavnice in proizvodnjo elektronike, kjer je potrebno izvajati reballing in spajkanje BGA komponent z visoko natančnostjo in ponovljivostjo. Njen napreden nadzorni sistem in vizualno spremljanje olajšata zahtevne postopke ter izboljšata kakovost dela.
Združljivost:
Združljiva je s tiskanimi vezji različnih velikosti in debelin znotraj navedenih specifikacij. Sistem z zamenljivimi šobami omogoča prilagoditev različnim vrstam BGA komponent.
Pomembna opomba: Trenutno izdelka ni na zalogi. Priporočamo, da preverite alternative ali kontaktirate našo ekipo za osebno svetovanje.
- Nadzor temperature v treh neodvisnih conah s sistemom PID
- CCD kamera za spremljanje procesa spajkanja v realnem času
- Vgrajena vakuumska črpalka brez potrebe po zunanjih virih plina
- Shranjevanje do 40 toplotnih profilov z zaščito z geslom
- Infrardeče predgretje in grelniki z vročim zrakom za največjo natančnost
Vprašanja in odgovori kupcev
Katere prednosti ponuja sistem neodvisnega nadzora con v primerjavi z reballing postajami z eno samo cono?
Zhenxun ZX-D3 ima tri neodvisno nadzorovane ogrevalne cone (zgornja, spodnja in infrardeče predgretje), kar omogoča natančnejše upravljanje toplote. To zmanjšuje toplotni stres in tveganje poškodb PCB ali komponent ter omogoča večjo prilagodljivost pri nastavljanju toplotnih profilov za različna opravila. V primerjavi s tem lahko sistemi z eno cono kažejo manj nadzorovana temperaturna nihanja, kar poveča tveganje napak pri BGA spajkanju.
Kakšne so največje dimenzije PCB, ki jih postaja podpira, in katere praktične omejitve se lahko pojavijo?
Postaja podpira PCB-je do 500 mm dolžine in 300 mm širine ter debeline med 0,1 in 5 mm. Upoštevati je treba dodaten prostor, potreben za rokovanje in poravnavo; poleg tega lahko delo na največji meji oteži vizualni dostop in poveča toplotno vztrajnost, zato je pri velikih ploščah priporočljivo optimizirati temperaturne profile in uporabiti podporne dodatke.
Kakšno električno napajanje zahteva in katere električne pogoje namestitve je treba upoštevati?
Deluje z enofaznim napajanjem 220 V, 50/60 Hz, in največjo porabo 4,0 kVA. Bistveno je zagotoviti, da električna napeljava prenese nazivni tok (~18,2 A), po možnosti z ločeno linijo in zaščito pred preobremenitvijo. Ni primerna za električna omrežja z drugačno napetostjo, razen ob uporabi ustreznih transformatorjev.
Katere protokole vzdrževanja priporočate za postajo in koliko to vpliva na njeno življenjsko dobo?
Osnovno vzdrževanje vključuje redno čiščenje šob in zračnih filtrov, pregled vakuumskega sistema ter občasno preverjanje kalibracije PID termoparov. Upoštevanje teh protokolov zmanjšuje prezgodnjo obrabo in pomaga ohranjati toplotno natančnost, s čimer se podaljša življenjska doba naprave in zmanjšajo težave med reballingom.
Katere varnostne mehanizme vključuje postaja in ali izpolnjuje kakšen priznan standard?
Vključuje zaščito z geslom za kritične parametre, samodejno hlajenje po ciklu spajkanja in toplotno izolacijo na kontaktnih območjih. V priloženi dokumentaciji niso navedeni certifikati CE, UL ali drugi mednarodni standardi; za industrijska okolja, ki so predmet nadzora skladnosti, je lahko potrebna dodatna preverba pri proizvajalcu ali distributerju.
Kakšno največjo velikost PCB podpira reballing postaja Zhenxun ZX-D3?
Podpira tiskana vezja z največjo velikostjo 500 x 300 mm.
Ali postaja vključuje sistem za spremljanje med postopkom spajkanja?
Da, ima vgrajeno CCD kamero za nadzor procesa taljenja spajkalnih kroglic.
Ali za delovanje vakuumske črpalke potrebuje zunanje vire plina?
Ne, vakuumska črpalka je vgrajena in ne potrebuje zunanjih virov plina.
Kakšen nadzor temperature uporablja ta postaja?
Uporablja termočlen tipa K z zaprtozančnim PID nadzorom za stabilno in natančno segrevanje.
Ali je reballing postaja Zhenxun ZX-D3 trenutno na voljo?
Trenutno izdelka ni na zalogi, vendar lahko preverite alternative ali kontaktirate našo ekipo za več informacij.
