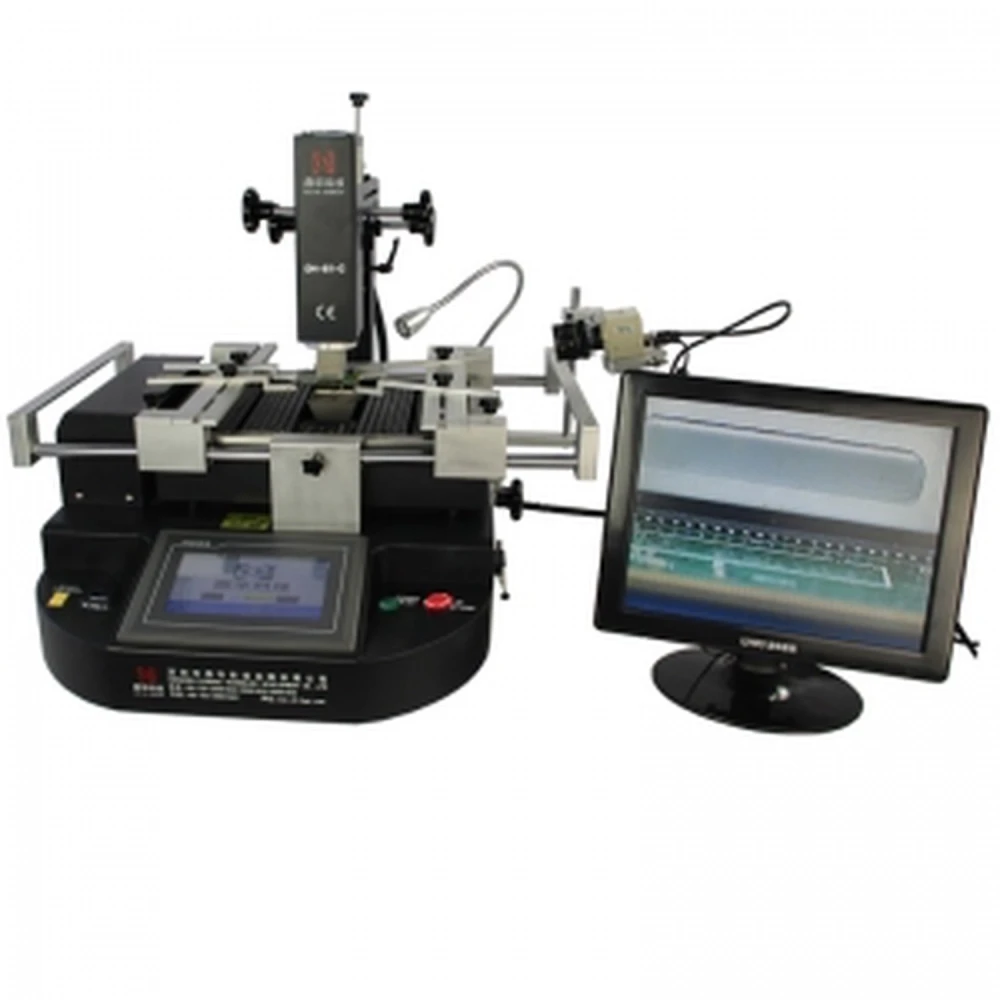

Reballing postaja Dinghua DH-B1-C z upravljanjem na dotik in tremi neodvisnimi grelci
Znamka: DINGHUA
DDV vključen (Brez DDV: 1.199,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 1.404,27 € | -4% |
| 10+ | 1.375,01 € | -6% |
| 20+ | 1.316,50 € | -10% |
Reballing postaja Dinghua DH-B1-C je profesionalna oprema, zasnovana za popravilo in reballing komponent BGA z visoko natančnostjo in učinkovitostjo. Ima tri neodvisne grelce, ki združujejo vroč zrak in infrardečo tehnologijo za enakomerno in nadzorovano segrevanje ter zagotavljajo optimalne rezultate pri vsakem postopku.
Glavne lastnosti
- Kombinirano segrevanje: Trije neodvisni grelci: zgornji vroč zrak 800W, spodnji vroč zrak 1200W in infrardeči 2700W.

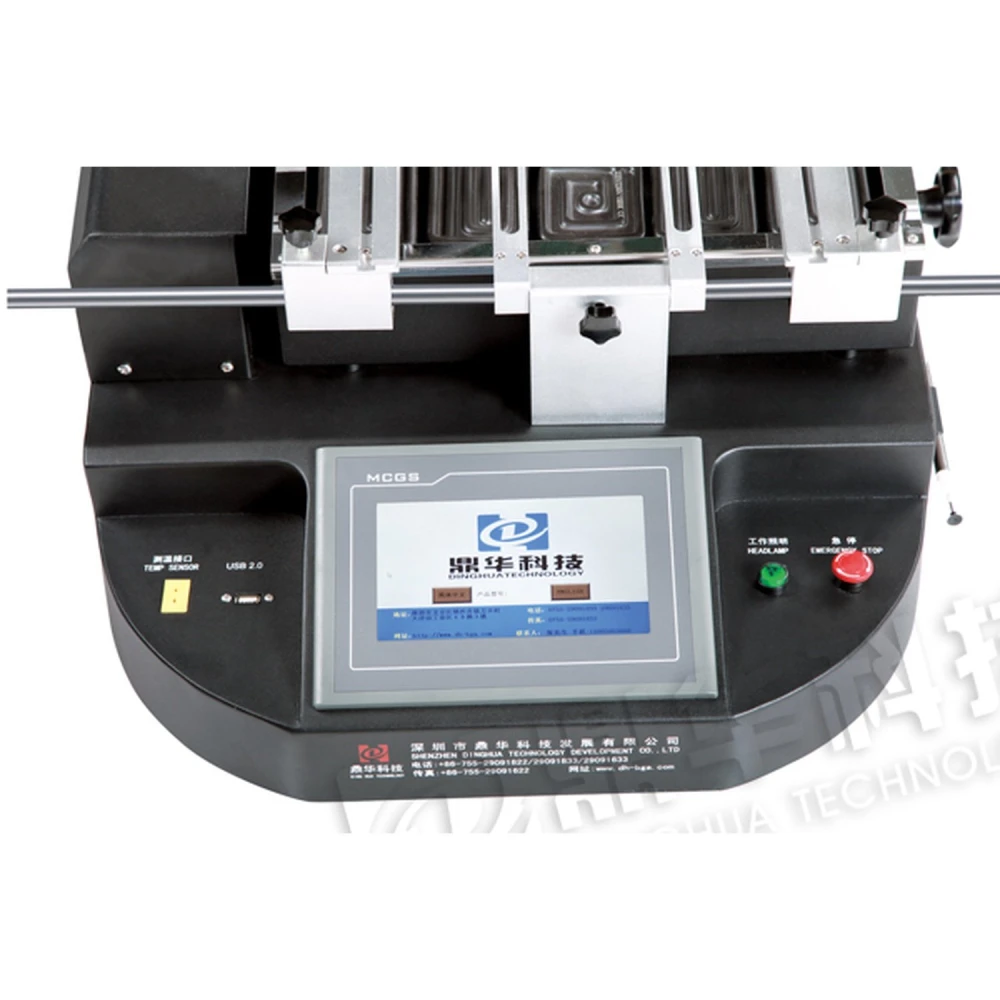

- Napreden nadzor: HD zaslon na dotik s PLC nadzorom, ki omogoča nastavitev do 8 segmentov segrevanja, hlajenja in stalne temperature.
- Zmogljiv ventilator: Ventilator s prečnim pretokom hitro hladi PCB ploščo in preprečuje deformacije.

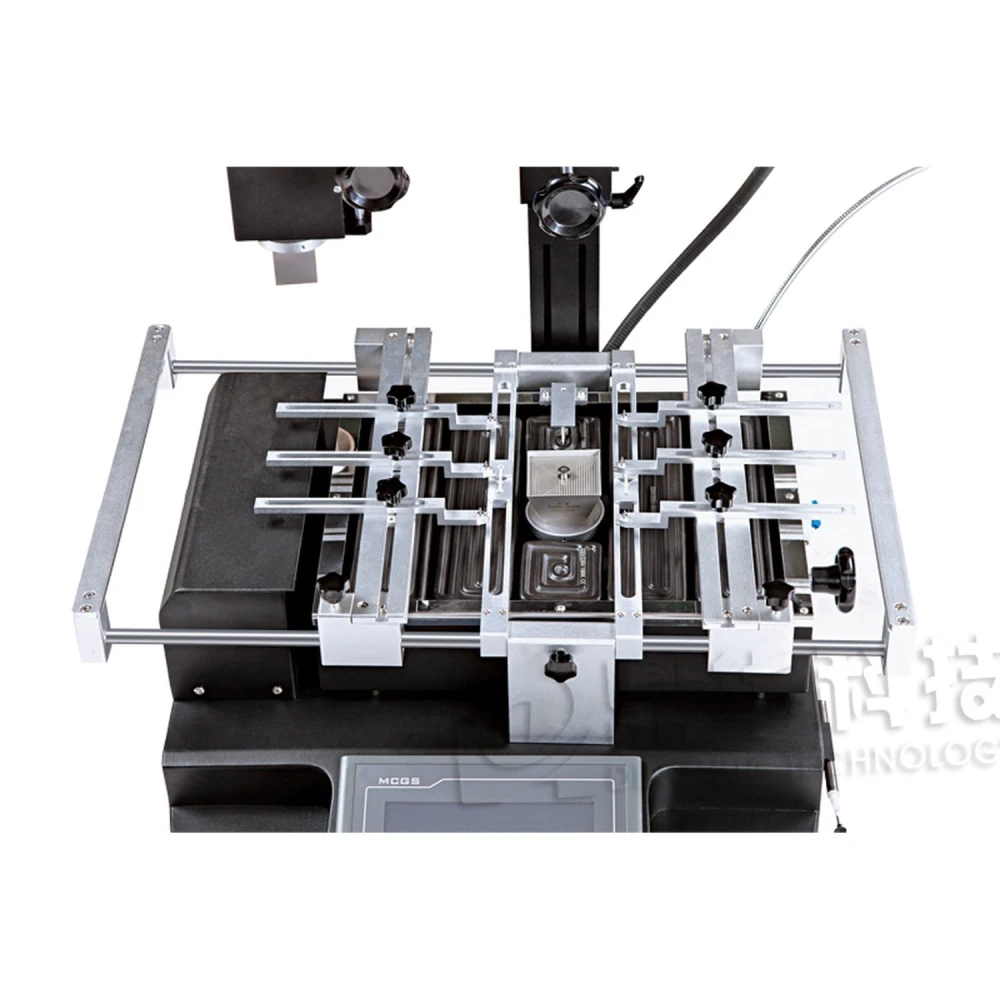

- Natančno pozicioniranje: Nastavljiv V-groove nosilec v katerokoli smer z zunanjo univerzalno pritrditev za vse vrste plošč.
- Nadzor temperature: Termočlen tipa K z nadzorom v zaprti zanki in natančnostjo ±2 stopinji.
- Združljivost: Podpira PCB plošče največje velikosti 500x400 mm in najmanjše 22x22 mm, z BGA čipi do 180x80 mm in najmanjšim razmikom 0.15 mm.
- Varnost in certifikacija: Certifikat CE, stikalo za nujni izklop in samodejni izklop v primeru težav.

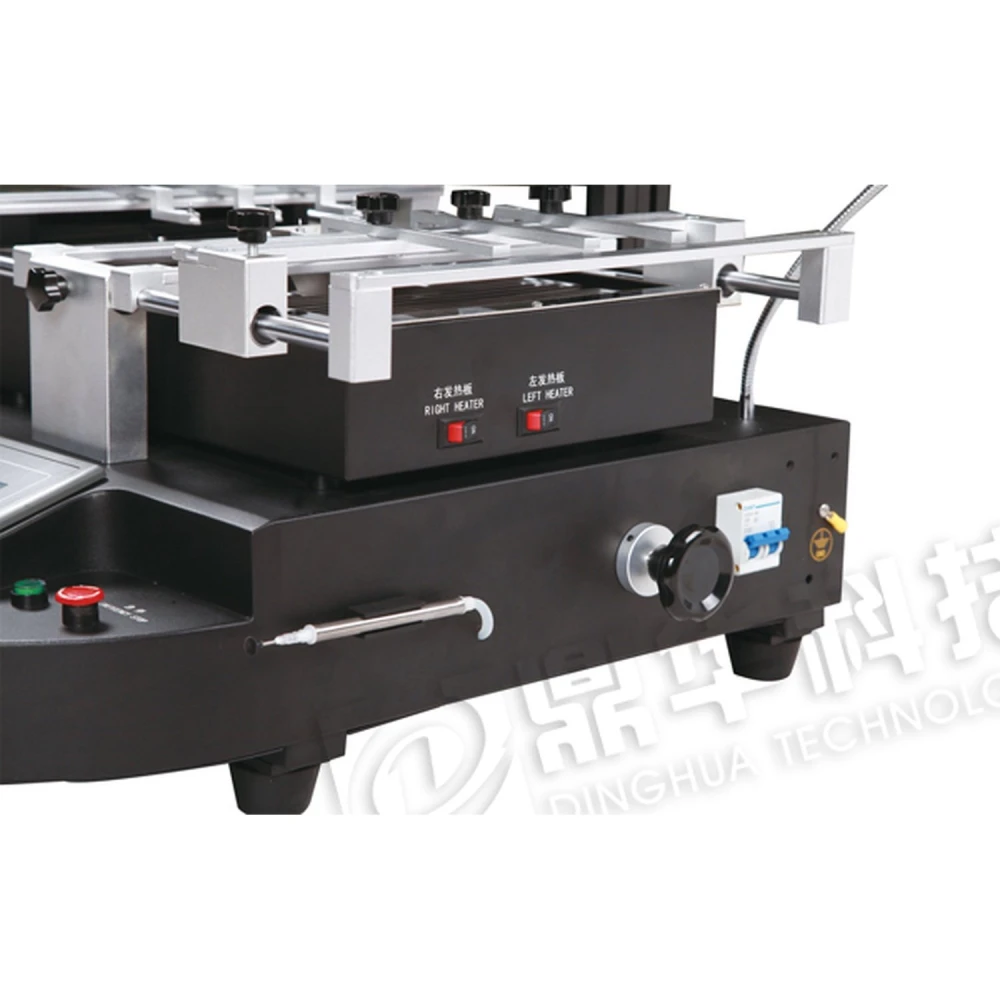

- Dodatne funkcije: Zvočni alarmni sistem pred koncem odspajkanja in spajkanja, kamera visoke ločljivosti in vgrajen monitor.
Tehnične specifikacije
- Skupna moč: 4800W
- Napajanje: AC220V ±10%, 50/60Hz
- Dimenzije: 800 mm (višina) x 900 mm (širina) x 950 mm (globina)
- Neto teža: 45 kg
- Zunanji temperaturni senzor: 1
Tipična uporaba
Ta postaja je idealna za tehnike in strokovnjake, ki morajo izvajati reballing, spajkanje in popravilo BGA čipov na elektronskih ploščah z visoko natančnostjo in hitrostjo. Njen napreden nadzor in varnostne funkcije jo naredijo primerno za industrijska okolja in specializirane delavnice.
Združljivost
Združljiva s širokim naborom PCB plošč in BGA čipov se Dinghua DH-B1-C prilagaja različnim velikostim in konfiguracijam zahvaljujoč nastavljivemu nosilcu in natančnemu nadzoru temperature.
- Trije neodvisni grelci: zgornji vroč zrak (800W), spodnji vroč zrak (1200W) in infrardeči (2700W).
- HD zaslon na dotik s PLC nadzorom za nastavitev neomejenih temperaturnih profilov.
- Ventilator s prečnim pretokom za hitro hlajenje in preprečevanje deformacij.
- Nastavljiv V-groove nosilec za natančno pozicioniranje PCB plošč.
- Nadzor temperature s termočlenom tipa K in natančnostjo ±2°C.
- Združljiva s PCB ploščami do 500x400 mm in BGA čipi do 180x80 mm.
- Zvočni alarmni sistem pred koncem postopkov spajkanja in odspajkanja.
- Certifikat CE z nujnim stikalom in samodejnim izklopom.
Vprašanja in odgovori kupcev
Katere prednosti ponuja kombinacija segrevanja z vročim zrakom in infrardečim segrevanjem v reballing postaji Dinghua Dh-B1-C?
Kombinacija vročega zraka in infrardečega segrevanja omogoča natančnejši in bolj prilagodljiv toplotni nadzor glede na vrsto PCB-ja in čipa. Vroč zrak omogoča lokalizirano segrevanje, infrardeče pa pomaga segreti celotno spodnjo površino plošče, kar zmanjšuje tveganje deformacij in hladnih točk. To izboljša učinkovitost postopka reballing in zmanjša napake zaradi toplotnega stresa.
Kakšne so fizične dimenzije, teža in vsebina paketa ob nakupu postaje?
Postaja Dinghua Dh-B1-C meri 800 mm v globino, 900 mm v širino in 950 mm v višino, z neto težo 45 kg. Običajno vključuje samo postajo, komplet nastavljivih šob, univerzalno držalo za PCB, zunanji temperaturni senzor, pritrdilni pribor in uporabniški priročnik. Priporočljivo je, da natančno vsebino preverite pri distributerju.
Ali je združljiva z vsemi ploščami in BGA čipi ter kakšne fizične omejitve podpira?
Ta postaja podpira tiskana vezja (PCB) z največjo velikostjo 500 x 400 mm in najmanjšo 22 x 22 mm. Podpira BGA čipe od 2 x 2 mm do 80 x 80 mm, z najmanjšo razdaljo med čipi 0,15 mm, kar pokriva večino standardnih in visoko gostotnih elektronskih aplikacij, vendar čipi ali plošče zunaj teh razponov ne bodo združljivi.
Kakšno preventivno vzdrževanje je priporočljivo za zagotovitev trajnosti in optimalnega delovanja postaje?
Priporočljivo je redno čiščenje zračnih filtrov in ventilatorjev, preverjanje in zamenjava šob, če so zamašene ali poškodovane, pregled električnih povezav in kalibracija senzorja tipa K za zagotavljanje točnosti temperature. Poleg tega je treba preveriti odsotnost prahu na optičnih komponentah kamere in monitorja ter uporabljati funkcijo samodejnega izklopa v nujnih primerih.
Katere varnostne funkcije vključuje in kateri standardni certifikat izpolnjuje ta postaja?
Model Dh-B1-C ima evropski certifikat CE, vključuje stikalo za nujni izklop in sistem samodejnega izklopa ob nepravilnostih ter zvočne alarme pred koncem ciklov spajkanja in odspajkanja. Takšni ukrepi zmanjšujejo tveganje pregrevanja in omogočajo hiter odziv ob incidentih.
Kakšna je skupna moč reballing postaje Dinghua DH-B1-C?
Skupna moč je 4800W, razdeljena med tri neodvisne grelce.
Katere velikosti PCB plošč podpira ta postaja?
Podpira PCB plošče z največjo velikostjo 500x400 mm in najmanjšo 22x22 mm.
Ali ima postaja varnostne funkcije?
Da, ima certifikat CE, stikalo za nujni izklop in samodejni izklop v primeru izrednih razmer.
Ali je mogoče nastaviti položaj nosilca za plošče?
Da, V-groove nosilec je nastavljiv v katerokoli smer z zunanjo univerzalno pritrditev.
Kakšen nadzor temperature uporablja?
Uporablja termočlen tipa K z nadzorom v zaprti zanki za natančnost ±2 stopinji.
