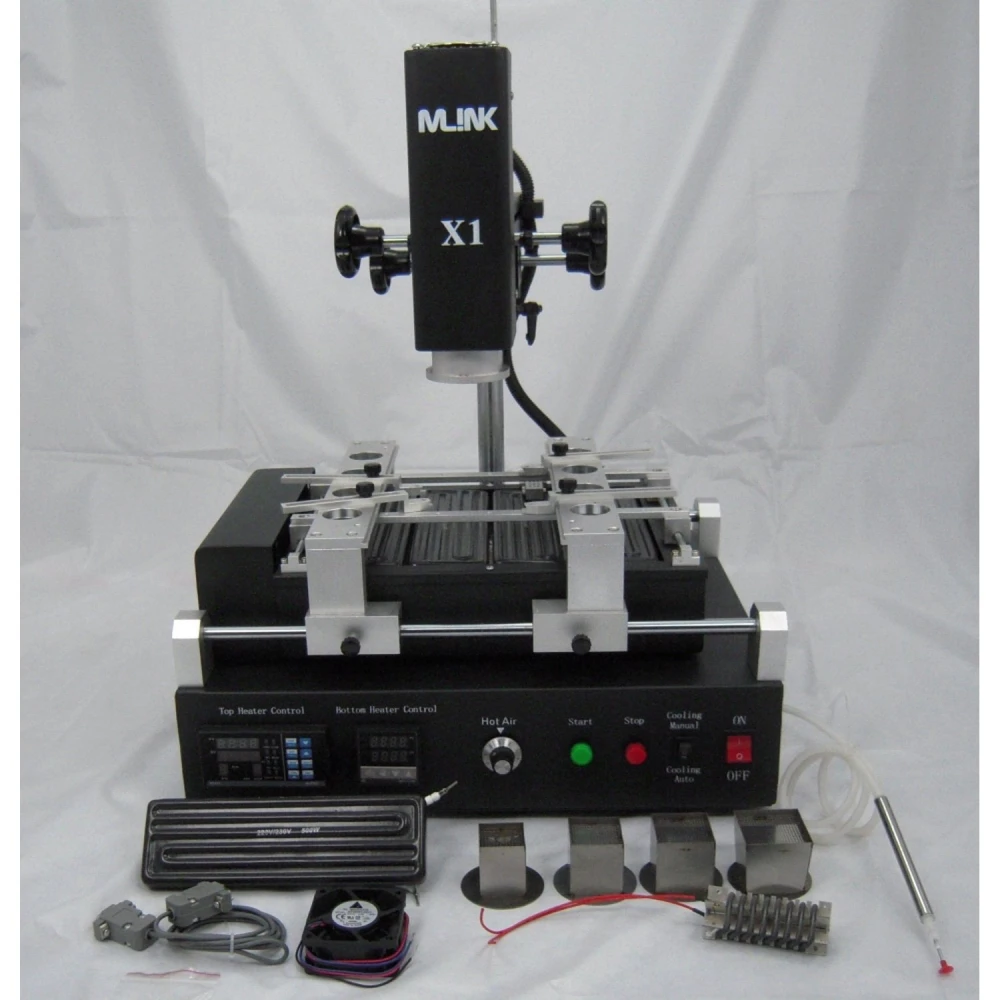

Mlink X1 postaja za BGA spajkanje z natančnim nadzorom temperature
Znamka: Mlink
DDV vključen (Brez DDV: 699,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 818,67 € | -4% |
| 10+ | 801,61 € | -6% |
| 20+ | 767,50 € | -10% |
Postaja Mlink X1 je profesionalna spajkalna postaja, zasnovana za reballing in popravila BGA, ki zagotavlja natančen in učinkovit nadzor pri postopkih spajkanja in odspajkanja. Ta postaja izstopa z dvojnim sistemom ogrevanja: infrardečim grelnikom na spodnji strani in grelnikom z vročim zrakom na zgornji strani, kar omogoča enakomerno in nadzorovano segrevanje elektronskih komponent.
Ta postaja uporablja uvožene visoko natančne materiale, vključno s temperaturnimi senzorji, PLC in grelniki, da zagotovi natančen nadzor med postopki spajkanja in odspajkanja. Poleg tega ima funkcijo računalniške komunikacije prek vgrajenega serijskega vhoda in zunanji temperaturni vmesnik, kar omogoča nadzor in spremljanje prek specializirane programske opreme.
Visoko natančen termoelement tipa K zagotavlja natančno zaznavanje temperature z natančnostjo ±3 stopinje, medtem ko zgornji in spodnji grelnik delujeta neodvisno za optimizacijo postopka. Ventilator s prečnim tokom hitro hladi PCB ploščo, da prepreči deformacije med spajkanjem.
Postaja Mlink X1 je opremljena z držalom v obliki V-reže in prilagodljivo pritrditev za varno namestitev PCB plošče ter preprečevanje poškodb. Zmore PCB plošče z največjo velikostjo 310×300 mm in najmanjšo 20×20 mm, zato se prilagaja različnim projektom in potrebam.
Ta postaja je idealna za dela, ki zahtevajo visoko toplotno zmogljivost, spajkanje brez svinca in postopke pri visokih temperaturah, saj omogoča natančno in varno popravilo ter izdelavo elektronskih naprav.
Glavne značilnosti:
- Skupna moč 3200W: 800W v zgornjem grelniku in 2400W v spodnji infrardeči plošči.
- Električno napajanje: AC 220V ± 10%, 50/60Hz.
- Kompaktne mere: 445×430×500 mm.
- Nadzor temperature s termoelementom tipa K in sistemom zaprte zanke.
- Nastavljivo držalo v V-reži z univerzalno pritrditev za PCB plošče.
- Neto teža 25 kg, robustna in stabilna za profesionalno uporabo.
Tipične uporabe:
- Popravilo in reballing BGA čipov.
- Spajkanje in odspajkanje elektronskih komponent na PCB ploščah.
- Projekti, ki zahtevajo natančen toplotni nadzor in zaščito PCB plošče.
- Uporaba v industrijski elektroniki in servisnih delavnicah.
Združljivost: Združljiva je s PCB ploščami različnih velikosti znotraj navedenih razponov in s postopki spajkanja, ki zahtevajo neodvisen nadzor zgornjega in spodnjega ogrevanja.
- Spodnji infrardeči grelnik 2400W in zgornji grelnik z vročim zrakom 800W.
- Natančen nadzor temperature s termoelementom tipa K in sistemom zaprte zanke.
- Funkcija računalniške komunikacije s serijskim vhodom in nadzorno programsko opremo.
- Nastavljivo držalo v V-reži za zaščito in pozicioniranje PCB plošče.
- Ventilator s prečnim tokom za hitro hlajenje in zaščito PCB plošče.
- Skupna moč 3200W za zahtevna toplotna opravila.
- Mere: 445×430×500 mm, neto teža 25 kg.
Vprašanja in odgovori kupcev
Kakšne so dimenzije, približna teža in glavni materiali postaje Mlink X1?
Mlink X1 uporablja uvožene natančne materiale, kot so temperaturni senzorji in visokokakovostni grelni elementi. Čeprav natančne dimenzije in teža niso navedene v specifikaciji, so postaje tega tipa običajno široke med 400–600 mm in tehtajo med 25–45 kg, kar zagotavlja stabilnost pri rokovanju z velikimi PCB-ji. Za točne podatke je priporočljivo preveriti navodila ali kontaktirati dobavitelja.
Ali je združljiva s spajkanjem brez svinca in kakšni so največji parametri moči ter delovne temperature?
Da, postaja je primerna za postopke spajkanja brez svinca, ki zahtevajo temperature nad 230 °C. Skupna moč je 3200 W. Natančen nadzor temperature omogočajo visoko občutljivi termoelementi, kar zagotavlja varno delovanje tudi pri zahtevnih delih z visoko toplotno obremenitvijo.
Kakšno vzdrževanje potrebuje postaja za zagotavljanje trajnosti in varnega delovanja?
Vzdrževanje je osredotočeno na redno čiščenje zračnih filtrov, pregled grelnikov in ventilatorjev ter rutinsko preverjanje temperaturnih senzorjev in električnih povezav. Priporočajo se preventivni pregledi vsakih 6 mesecev in uporaba originalnih rezervnih delov za ohranitev toplotne natančnosti.
Katere praktične razlike obstajajo med Mlink X1 in drugimi BGA postajami, kot so tiste z manjšo močjo ali samo zgornjim grelnikom?
Postaje samo z zgornjim grelnikom imajo večje tveganje lokalnega pregrevanja in toplotnih napetosti, zlasti pri velikih ali večnivojskih PCB-jih. Mlink X1 z vključeno spodnjo IR in zgornjo zračno ogrevanje, z neodvisnim nadzorom in računalniško regulacijo, omogoča obdelavo širšega nabora komponent in velikosti PCB z manjšim tveganjem deformacije ali odpovedi spajk.
Kakšne grelnike uporablja postaja Mlink X1?
Postaja Mlink X1 uporablja infrardeči grelnik na spodnji strani in grelnik z vročim zrakom na zgornji strani, ki delujeta neodvisno za natančen nadzor.
Kakšna je natančnost nadzora temperature?
Postaja ima termoelement tipa K in sistem zaprte zanke, ki zagotavlja natančnost ±3 stopinje pri nadzoru temperature.
Katere velikosti PCB plošč lahko uporablja ta postaja?
Lahko uporablja PCB plošče z največjo velikostjo 310×300 mm in najmanjšo velikostjo 20×20 mm.
Ali postaja Mlink X1 omogoča računalniški nadzor?
Da, ima vgrajen serijski vhod in zunanji temperaturni vmesnik, ki omogočata nadzor in spremljanje prek računalniške programske opreme.
Ali je postaja Mlink X1 trenutno na voljo?
Trenutno postaja Mlink X1 ni na zalogi. Priporočamo, da preverite razpoložljivost ali alternativne izdelke v trgovini.
