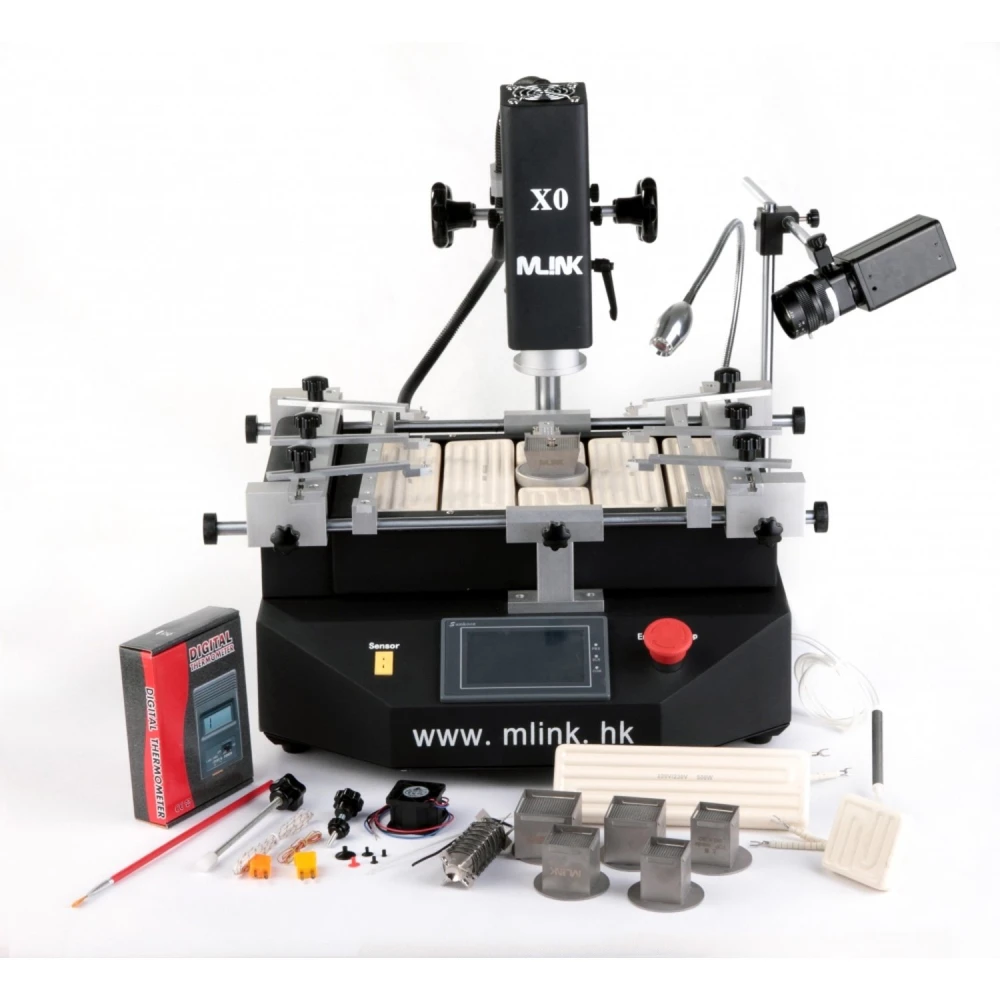

Mlink X0 reballing postaja s HD kamero za profesionalno BGA spajkanje
Znamka: Mlink
DDV vključen (Brez DDV: 799,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 935,79 € | -4% |
| 10+ | 916,29 € | -6% |
| 20+ | 877,30 € | -10% |
Mlink X0 reballing postaja s HD kamero je profesionalno orodje, zasnovano za spajkanje in odspajkanje BGA komponent z visoko natančnostjo in naprednim nadzorom.
Ta postaja ima sistem pozicioniranja na oseh X, Y in Z, ki omogoča natančne nastavitve in hitro pozicioniranje ter zagotavlja učinkovito upravljanje med delovnim procesom.
- Visokoločljivostni zaslon na dotik s PLC krmiljenjem, ki omogoča shranjevanje več profilov in njihovo zaščito z geslom. Vključuje funkcijo takojšnje analize temperaturnih krivulj za podroben nadzor.
- Tri neodvisna ogrevalna območja: dva grelnika z vročim zrakom in en infrardeči grelnik (IR) za predgretje. Temperatura se nadzoruje z natančnostjo ±3 °C. Zgornji grelnik je prosto nastavljiv, drugi pa se lahko premika navpično za optimalen nadzor. IR grelnik omogoča nastavitev porabe energije.
- 360° vrtljive šobe za vroč zrak z magnetom za enostavno namestitev in menjavo, prilagodljive glede na potrebe. Spodnji IR grelnik zagotavlja enakomerno segrevanje PCB plošče.
- Visoko natančen uvožen termoelement K z zaprtozančnim nadzorom in samodejnim sistemom kompenzacije temperature, v kombinaciji s PLC modulom za natančen nadzor.
- Sistem pozicioniranja z V-utorom in prilagodljivim dodatkom za pritrditev PCB, ki preprečuje deformacije med segrevanjem ali hlajenjem. Združljiv z vsemi velikostmi BGA paketov.
- Močan ventilator s prečnim pretokom za hitro hlajenje PCB plošče, kar povečuje učinkovitost postopka. Vključuje vgrajeno vakuumsko črpalko in zunanji sesalni svinčnik za hitro rokovanje s čipi.
- Certificirani varnostni sistemi CE z zasilnim izklopom, samodejnim izklopom v primeru nesreče in dvojno zaščito pred pregrevanjem.
- CCD vizijski sistem, ki zagotavlja natančen vizualni nadzor med postopkom BGA spajkanja in odspajkanja ter omogoča kritične presoje v realnem času.
Tehnične specifikacije:
| Št. | Značilnost | Podrobnost |
|---|---|---|
| 1 | Skupna moč | 4400W |
| 2 | Zgornji grelnik | 800W |
| 3 | Spodnji grelnik | Drugi grelnik 800W, tretji IR grelnik 2300W |
| 4 | Napajanje | AC220V ±10%, 50/60Hz |
| 5 | Dimenzije | 600×600×500 mm |
| 6 | Pozicioniranje | V-utor, nastavljiv PCB nosilec v katerokoli smer z zunanjim univerzalnim dodatkom |
| 7 | Nadzor temperature | Senzor tipa K, zaprtozančni nadzor, natančnost ±3°C |
| 8 | Velikost PCB | Najv. 410×330 mm, min. 20×20 mm |
| 9 | Električna izbira | Visoko občutljiv modul za nadzor temperature + 4" zaslon na dotik + združljiv z Mitsubishi PLC |
| 10 | Neto teža | 30 kg |
Mlink X0 reballing postaja s HD kamero je idealna za tehnike in strokovnjake pri popravilih elektronike, ki potrebujejo zanesljivo in natančno opremo za BGA spajkanje. Njen vizijski sistem in napreden nadzor zagotavljata visokokakovostne rezultate pri zahtevnih postopkih.
- Natančno pozicioniranje na oseh X, Y, Z s hitrim nastavljanjem in visoko natančnostjo
- HD zaslon na dotik s PLC krmiljenjem in zaščito z geslom
- Tri neodvisna ogrevalna območja: dve z vročim zrakom in eno IR
- 360° vrtljive šobe z magnetom za enostavno menjavo in prilagoditev
- Uvožen termoelement tipa K z zaprtozančnim nadzorom in samodejno kompenzacijo
- V-utor z gibljivim dodatkom za preprečevanje deformacije PCB
- Močan ventilator za hitro hlajenje in vgrajena vakuumska črpalka
- Varnostni sistem CE z zasilnim izklopom in dvojno zaščito pred pregrevanjem
- CCD vizijski sistem za vizualni nadzor med spajkanjem in odspajkanjem
- Združljiva s PCB ploščami največje velikosti 410×330 mm in najmanjše 20×20 mm
Vprašanja in odgovori kupcev
Kateri so glavni materiali, dimenzije in približna teža postaje Mlink X0 s HD kamero?
Postaja Mlink X0 združuje kovinsko konstrukcijo iz jekla in anodiziranega aluminija v vodilih. Približne dimenzije so 460 mm x 510 mm x 430 mm, teža pa okoli 24 kg. Komplet vključuje postajo, HD kamero, zamenljive šobe in montažno opremo.
Kakšne so zahteve glede priklopa in električne združljivosti te opreme?
Mlink X0 deluje z napajanjem 220 V AC ±10 %, 50/60 Hz in zahteva varno ozemljitev. Največja ocenjena poraba je 3,3 kW. Univerzalno je združljiva s standardnimi PCB-ji in omogoča delo z več velikostmi šob.
Katera redna vzdrževalna dela priporoča proizvajalec za zagotavljanje dolge življenjske dobe in natančnosti postaje?
Priporoča se redno čiščenje filtrov in šob, da se preprečijo zamašitve, preverjanje električnih povezav in termoelementov, kalibracija kamere in temperaturnih senzorjev vsakih 6 mesecev ter mazanje linearnih vodil z ustrezno mastjo.
Kako se sistem s tremi ogrevalnimi conami primerja z alternativami z dvema conama glede toplotnega nadzora?
Sistem s tremi conami pri Mlink X0, z dvema grelnikoma za vroč zrak in enim IR predgrevalnikom, omogoča večjo enakomernost in toplotno natančnost (nadzor ±3 °C), kar je idealno za večslojne PCB-je ali BGA, medtem ko sistemi z dvema conama pogosto kažejo omejitve pri homogenosti pri zahtevnejših delih.
Ali je Mlink X0 postaja s HD kamero na voljo za nakup?
Trenutno je Mlink X0 reballing postaja s HD kamero razprodana.
Katere velikosti PCB plošč podpira ta postaja?
Podpira PCB plošče največje velikosti 410×330 mm in najmanjše 20×20 mm.
Katere varnostne sisteme vključuje postaja?
Ima certifikat CE, zasilni izklop, samodejni izklop ob nesreči in dvojno zaščito pred pregrevanjem.
Ali postaja omogoča shranjevanje temperaturnih profilov?
Da, PLC krmiljenje omogoča shranjevanje več profilov in njihovo zaščito z geslom.
Kakšen nadzor temperature uporablja?
Uporablja senzor tipa K z zaprtozančnim nadzorom in samodejno kompenzacijo, z natančnostjo ±3 °C.
