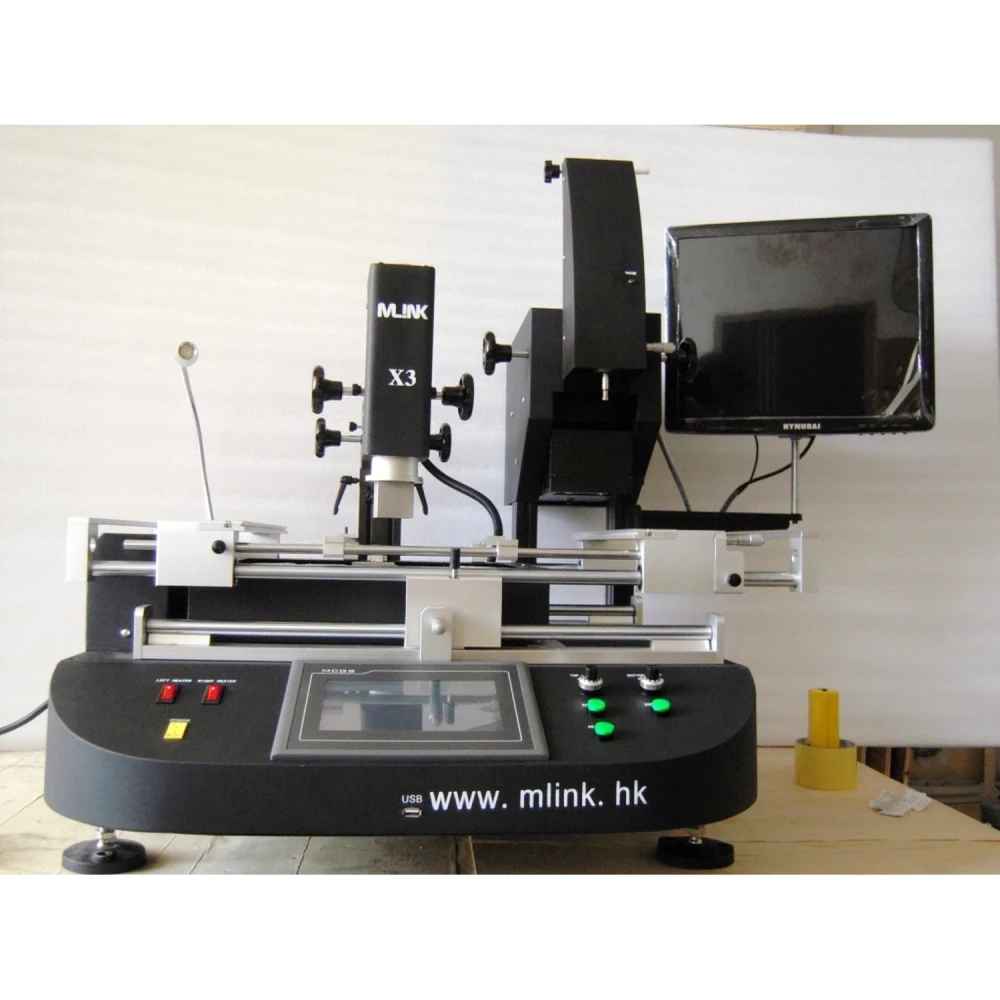

BGA reballing postaja Mlink X3 z naprednim upravljanjem
Znamka: Mlink
DDV vključen (Brez DDV: 3.200,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 3.747,84 € | -4% |
| 10+ | 3.669,76 € | -6% |
| 20+ | 3.513,60 € | -10% |
BGA reballing postaja Mlink X3 je profesionalno orodje, zasnovano za visoko natančna dela pri spajkanju in reballingu na elektronskih ploščah. Ta postaja izstopa po napredni tehnologiji in vsestranskosti, saj omogoča podroben in varen nadzor med postopkom spajkanja in odspajkanja komponent BGA.
Opremljena je s sistemom natančne nastavitve na oseh X, Y in Z zahvaljujoč linearnemu drsniku, ki omogoča hitro pozicioniranje in fino nastavitev ter zagotavlja visoko natančnost in okretnost.
Glavne značilnosti:
- Visokoločljivostni zaslon na dotik s PLC upravljanjem, ki omogoča shranjevanje več delovnih profilov in njihovo zaščito z geslom.
- Tri neodvisne ogrevalne cone: dva grelnika z vročim zrakom in en infrardeči grelnik za predgretje, z natančnim nadzorom temperature znotraj ±3 °C.
- 360° vrtljive šobe za vroč zrak z magnetom za enostavno namestitev in menjavo, prilagodljive različnim potrebam.
- Visoko natančen uvožen termoelement tipa K s sistemom zaprte zanke in samodejno temperaturno kompenzacijo.
- Sistem pozicioniranja z V-utorom in prilagodljivim vpenjanjem za zaščito PCB plošče ter delo s katero koli velikostjo BGA paketa.
- Močan ventilator s prečnim pretokom za hitro hlajenje plošče, kar povečuje učinkovitost postopka.
- Vgrajena vakuumska črpalka in zunanji sesalni svinčnik za hitro in varno rokovanje s čipi.
- Predhodni in naknadni alarm za večjo varnost in nadzor med postopkom spajkanja.
- Certifikat CE, gumb za zasilni izklop in samodejna zaščita ob izklopu pri nepravilnostih.
- CCD sistem vida, ki omogoča natančno vizualno spremljanje procesa taljenja med spajkanjem in odspajkanjem.
- Veliko ogrevalno območje, primerno za velike plošče, kot so prenosniki, igralne konzole, strežniki in pametni televizorji.
Tehnične specifikacije:
| Nº | Parameter | Podrobnost |
|---|---|---|
| 1 | Skupna moč | 5600W |
| 2 | Zgornji grelnik | 800W |
| 3 | Spodnji grelnik | Drugi grelnik 800W, tretji IR grelnik 3900W |
| 4 | Električno napajanje | AC220V ±10%, 50/60Hz |
| 5 | Dimenzije | 940×550×500 mm |
| 6 | Pozicioniranje | V-utor z nastavljivim nosilcem v vseh smereh prek zunanjega univerzalnega pritrjevanja |
| 7 | Nadzor temperature | Zaprti sistem s senzorjem tipa K, neodvisno segrevanje, natančnost ±3°C |
| 8 | Največja velikost PCB | Največ 570×370 mm, najmanj 20×20 mm |
| 9 | Električna izbira | Zelo občutljiv modul za nadzor temperature, zaslon na dotik (Tajvan), združljiv s PLC Mitsubishi Fx2n |
| 10 | Neto teža | 70 kg |
Tipične uporabe:
Postaja Mlink X3 je idealna za profesionalne serviserje elektronike, ki potrebujejo zanesljivo rešitev za reballing BGA čipov, spajkanje in odspajkanje na ploščah različnih velikosti in zahtevnosti, vključno s prenosniki, igralnimi konzolami, strežniki in pametnimi televizorji.
Njen napredni nadzorni sistem in možnost hkratne nastavitve več parametrov omogočata optimizacijo vsakega postopka, zmanjšanje tveganja poškodb in izboljšanje kakovosti dela.
Združljivost:
Združljiva je s širokim naborom PCB plošč in BGA komponent, zahvaljujoč prilagodljivemu sistemu pozicioniranja in širokemu razponu podprtih velikosti PCB.
Izdelek je trenutno brez zaloge. Priporočamo, da preverite razpoložljivost ali alternativne izdelke v naši trgovini.
- Skupna moč 5600W za optimalno delovanje
- Tri neodvisne ogrevalne cone z natančnim nadzorom ±3°C
- HD zaslon na dotik s PLC upravljanjem in profili, zaščitenimi z geslom
- CCD sistem vida za vizualno spremljanje postopka spajkanja
- Pozicioniranje z nastavljivim V-utorom za zaščito PCB plošče
- Vgrajena vakuumska črpalka in sesalni svinčnik za rokovanje s čipi
- Predhodni in naknadni alarm za večjo varnost med postopkom
- Certifikat CE z zasilnim izklopom in zaščito pred pregrevanjem
- Veliko ogrevalno območje za velike plošče, kot so prenosniki in konzole
- Združljiva s PLC Mitsubishi Fx2n in občutljivim modulom za nadzor temperature
Vprašanja in odgovori kupcev
Katere so glavne prednosti treh neodvisnih ogrevalnih con v Estación Mlink X3?
Mlink X3 vključuje dva zgornja grelnika z vročim zrakom in en spodnji infrardeči (IR) grelnik, ki delujejo neodvisno, kar omogoča natančen in postopni nadzor temperaturnih krivulj. To zmanjšuje tveganje lokalnega pregrevanja in enakomerno porazdeli toploto po PCB-ju, izboljšuje kakovost spajkanja in povečuje uspešnost pri zahtevnih predelavah, zlasti pri BGA in komponentah, občutljivih na toploto.
Kakšne so fizične dimenzije, teža in materiali Estación Mlink X3?
Natančne dimenzije in teža niso navedene v priloženem povzetku. Vendar so naprave tega razreda običajno izdelane iz kovinskega ohišja (jeklo/aluminijeva zlitina), z ojačano konstrukcijo za neprekinjeno delo, in tehtajo približno med 25 in 35 kg, z značilnimi dimenzijami 550–650 mm širine, 500–600 mm globine in 450–550 mm višine. Za točne vrednosti je priporočljivo preveriti uradni tehnični list.
Kakšne električne zahteve in zahteve glede namestitve potrebuje Mlink X3?
Običajno ta vrsta postaje zahteva enofazni vir 220 V ±10 % in učinkovito ozemljitev. Skupna moč se navadno giblje med 3500–4500 W. Priporočljivo je, da je nameščena v dobro prezračevanem prostoru in na stabilni površini, z minimalnim 30 cm prostim prostorom okoli naprave za odvajanje toplote. Za potrditev točne napetosti glede na regijo preverite tehnični list.
Ali je mogoče posodobiti firmware ali temperaturne krivulje prek zaslona na dotik pri Mlink X3?
Da, HD zaslon na dotik omogoča shranjevanje in spreminjanje več temperaturnih profilov ter funkcije analize krivulj v realnem času. Vendar lahko posodobitev firmware-a zahteva tehnično intervencijo in ni vedno dostopna končnemu uporabniku. Urejanje in upravljanje spajkalnih profilov pa je v celoti dostopno prek zaslona.
Kakšno vzdrževanje potrebuje postaja in kateri so najpogostejši kritični rezervni deli?
Priporoča se čiščenje filtrov in ventilatorjev, pregled stanja termoelementov tipa K ter redno preverjanje kalibracije grelnih elementov. Običajni kritični rezervni deli vključujejo hot-air šobe, termoelemente, grelne elemente (zrak in IR) ter zaslon na dotik. Dostop do nadomestnih delov in podpore je odvisen od pooblaščenega distributerja.
Kakšen nadzor temperature ima postaja Mlink X3?
Ima sistem zaprte zanke s senzorjem tipa K, ki zagotavlja natančnost ±3°C v treh neodvisnih ogrevalnih conah.
Za katere velikosti PCB plošč je primerna ta postaja?
Podpira PCB plošče od najmanjše velikosti 20×20 mm do največ 570×370 mm, zato je primerna za različne uporabe.
Ali postaja vključuje sistem vida za postopek spajkanja?
Da, ima CCD sistem vida, ki omogoča natančno vizualno spremljanje med spajkanjem in odspajkanjem BGA komponent.
Katere varnostne ukrepe ponuja ta postaja?
Ima certifikat CE, gumb za zasilni izklop, samodejni izklop ob nepravilnostih in dvojno zaščito pred pregrevanjem.
Ali je postaja Mlink X3 trenutno na voljo?
Izdelek je trenutno brez zaloge. Priporočamo, da preverite razpoložljivost ali alternativne izdelke v naši trgovini.
