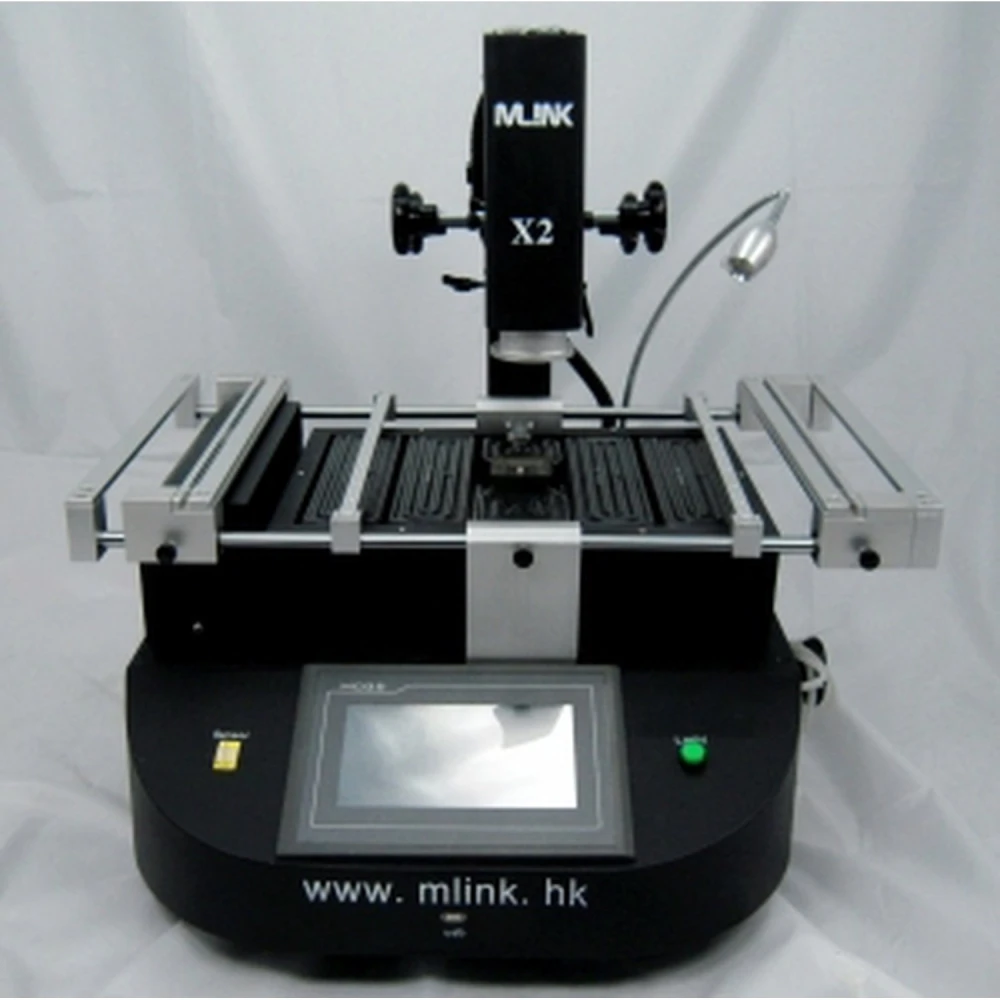

BGA reballing postaja Mlink X2 z natančnim nastavljanjem in naprednim nadzorom
Znamka: Mlink
DDV vključen (Brez DDV: 1.129,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 1.322,28 € | -4% |
| 10+ | 1.294,74 € | -6% |
| 20+ | 1.239,64 € | -10% |
BGA reballing postaja Mlink X2 je profesionalno orodje, zasnovano za natančnost in učinkovitost pri postopkih spajkanja in reballinga komponent BGA. Ta postaja izstopa z napredno tehnologijo in enostavno uporabo, kar tehnikom in strokovnjakom na področju elektronike omogoča izvajanje visokokakovostnega dela s popolnim nadzorom.
Glavne značilnosti:
- Natančno nastavljanje: Opremljena je z linearnim drsnim sistemom, ki omogoča hitro in natančno nastavitev ali pozicioniranje na oseh X, Y in Z ter zagotavlja visoko natančnost in okretnost.
- Zaslon na dotik visoke ločljivosti: Zaslon na dotik, uvožen iz Tajvana, z nadzorom PCL omogoča shranjevanje več delovnih profilov, zaščito z geslom in funkcije spreminjanja. Vključuje takojšnjo analizo temperaturne krivulje za optimalen nadzor.
- Neodvisna območja segrevanja: Tri ločena območja segrevanja: dva grelnika z vročim zrakom (800W in 1200W) ter infrardeči grelnik (2700W) za predgretje, z neodvisnim nadzorom temperature in natančnostjo ±3 °C.

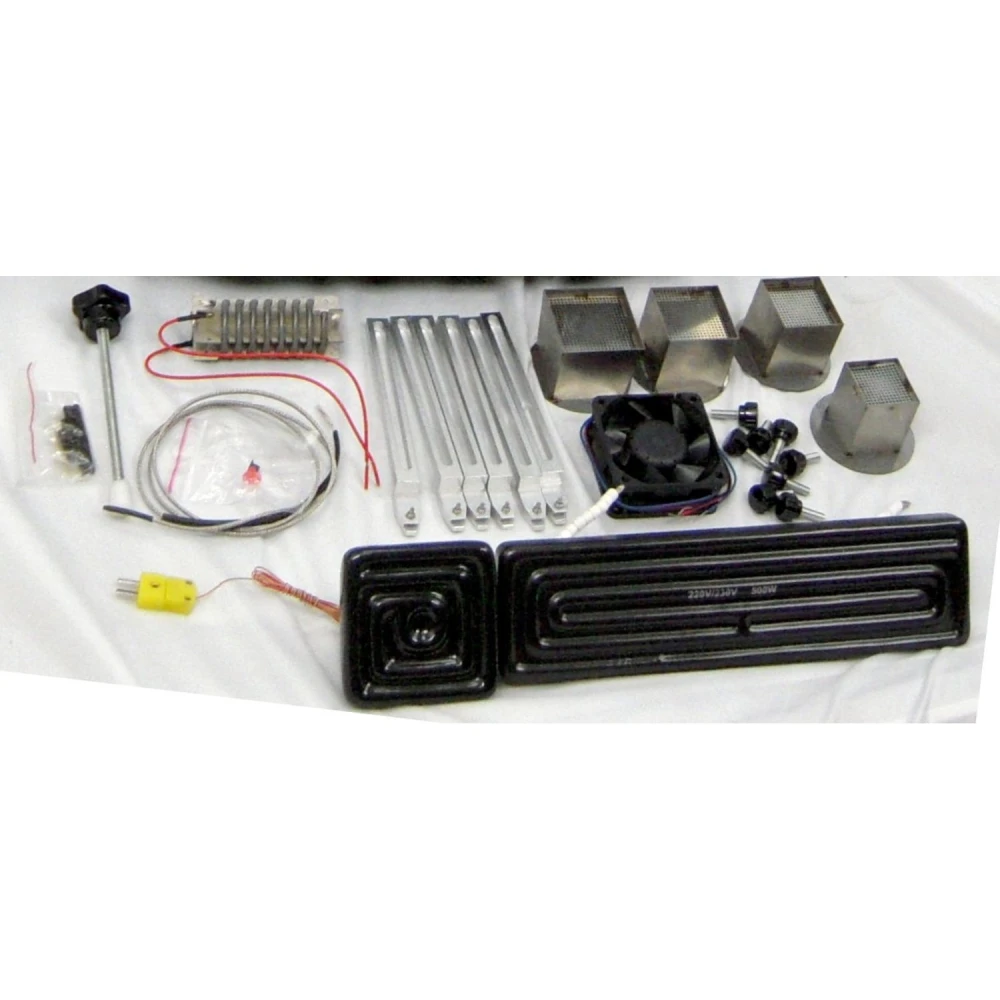

- Šobe za vroč zrak: Ponuja različne šobe, ki se lahko vrtijo za 360°, z magnetom za enostavno namestitev in menjavo, poleg tega pa tudi možnosti po meri.
- Napreden nadzor temperature: Visoko natančen uvožen termoelement tipa K s sistemom zaprte zanke in samodejno temperaturno kompenzacijo, ki ga upravlja PLC modul za največjo natančnost.
- Varno pozicioniranje PCB: Nosilec z V-utori in prilagodljivo pritrditev ščiti PCB pred deformacijami med segrevanjem ali ohlajanjem. Združljivo s katerokoli velikostjo BGA paketa.
- Učinkovito hlajenje: Močan ventilator s prečnim pretokom hitro ohladi ploščo in izboljša učinkovitost postopka. Poleg tega vključuje vgrajeno vakuumsko črpalko in zunanji sesalni svinčnik za hitro rokovanje s čipi.
- Varnost in certifikacija: Certifikat CE, gumb za zaustavitev v sili, samodejni izklop v primeru nesreče in dvojna zaščita pred pregrevanjem.
- Sistem CCD za vizijo: Omogoča natančen vizualni nadzor med postopkom spajkanja in odspajkanja ter olajša kritično spremljanje taljenja.
Tehnične specifikacije:
| Nº | Parameter | Podrobnost |
|---|---|---|
| 1 | Skupna moč | 4800 W |
| 2 | Zgornji grelnik | 800 W |
| 3 | Spodnji grelnik | Drugi grelnik 1200 W, tretji IR grelnik 2700 W |
| 4 | Napajanje | AC 220V ±10%, 50/60 Hz |
| 5 | Dimenzije | 635 × 600 × 560 mm |
| 6 | Pozicioniranje | V-utori, nastavljiv PCB nosilec v vseh smereh z zunanjo univerzalno pritrditev |
| 7 | Nadzor temperature | Senzor tipa K, zaprta zanka, natančnost ±3 °C |
| 8 | Velikost PCB | Maksimalno 410 × 370 mm, minimalno 20 × 20 mm |
| 9 | Električna izbira | Občutljiv modul za nadzor temperature + zaslon na dotik (Tajvan) + PLC Delta |
| 10 | Neto teža | 50 kg |
Tipične uporabe:
Postaja Mlink X2 je idealna za popravilo in rework elektronskih plošč s komponentami BGA, saj zagotavlja natančen nadzor temperature in pozicioniranja, da se preprečijo poškodbe plošč. Primerna je za servisne delavnice za popravilo elektronike, proizvodnjo in vzdrževanje elektronskih naprav.
Združljivost: Združljiva je s širokim naborom velikosti BGA paketov in PCB plošč v navedenih razponih, kar omogoča uporabo v številnih elektronskih aplikacijah.
Ta profesionalna spajkalna postaja je varna naložba za vse, ki iščejo kakovost, natančnost in varnost pri postopkih reballinga in spajkanja BGA.
- Natančno nastavljanje osi X, Y in Z za hitro in točno pozicioniranje
- Zaslon na dotik visoke ločljivosti z nadzorom PCL in več profili
- Tri neodvisna območja segrevanja z nadzorom temperature ±3 °C
- 360° vrtljive šobe za vroč zrak z magnetom za enostavno menjavo
- Uvožen termoelement tipa K z nadzorom v zaprti zanki in samodejno kompenzacijo
- V-utori za zaščito PCB in združljivost z vsemi velikostmi BGA
- Ventilator s prečnim pretokom in vgrajena vakuumska črpalka za učinkovitost in hitrost
- Certifikat CE z zaustavitvijo v sili in dvojno zaščito pred pregrevanjem
- Sistem CCD za natančen nadzor postopka spajkanja
- Kompaktne dimenzije in teža 50 kg za stabilnost in profesionalno uporabo
Vprašanja in odgovori kupcev
Kakšno natančno nastavljanje ponuja Estación Mlink X2 na oseh X, Y in Z in kakšne prednosti prinaša ta sistem?
Estación Mlink X2 uporablja linearna vodila na oseh X, Y in Z, kar omogoča natančno nastavljanje in hitro pozicioniranje z visoko točnostjo. To zmanjšuje napake pri namestitvi in izboljšuje ponovljivost pri BGA predelavi v primerjavi s klasičnimi drsnimi mehanizmi ali preprostimi ležaji.
Kakšne so dimenzije, približna teža in kaj točno je vključeno v škatli ob prejemu Estación Mlink X2?
Specifične informacije o dimenzijah in teži niso navedene v povzetku, vendar običajno znašajo okoli 40–50 kg in približno 600x600x600 mm pri podobnih postajah. V škatli so običajno postaja, zaslon na dotik, komplet zamenljivih šob, magnet, kabli in navodila. Za točne podatke priporočam preverjanje pri distributerju.
Ali je združljiva z različnimi vrstami in velikostmi šob ter kako se menjajo?
Da, postaja sprejema širok nabor hot-air šob, ki se lahko vrtijo za 360° in se pritrdijo z magnetom, kar omogoča hitro in varno menjavo brez orodja ter povečuje vsestranskost za različne formate BGA komponent.
Kakšna je skupna moč postaje Mlink X2?
Skupna moč je 4800 W, z grelniki 800 W, 1200 W in 2700 W za različna območja.
Kakšno največjo velikost PCB podpira postaja?
Podpira PCB plošče do 410 × 370 mm in najmanjšo velikost 20 × 20 mm.
Ali ima postaja varnostno zaščito?
Da, ima certifikat CE, zaustavitev v sili, samodejni izklop in dvojno zaščito pred pregrevanjem.
Ali je mogoče temperaturo nastavljati neodvisno?
Da, tri območja segrevanja se nadzorujejo neodvisno z natančnostjo ±3 °C.
Ali postaja vključuje sistem za vizualni nadzor med spajkanjem?
Da, ima sistem CCD, ki omogoča natančen vizualni nadzor med spajkanjem in odspajkanjem.
