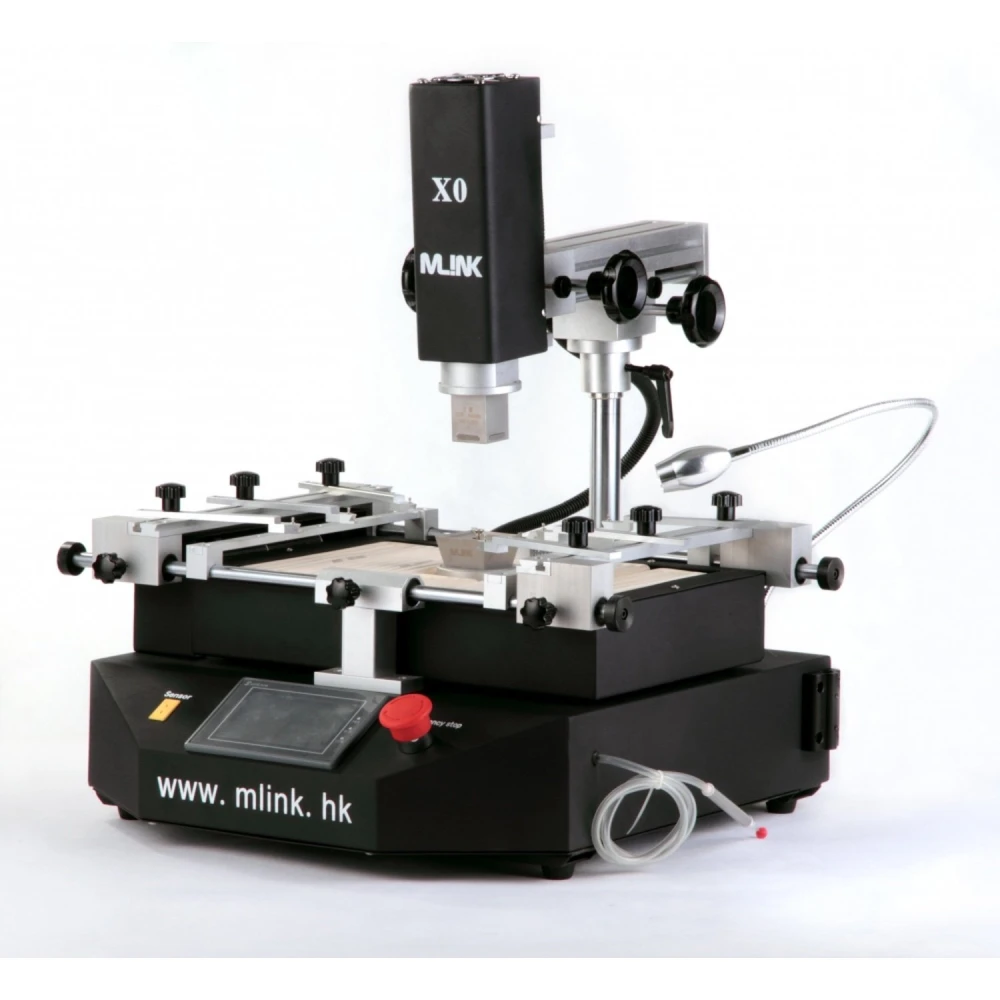

BGA reballing postaja Mlink X0 z naprednim nadzorom temperature
Znamka: Mlink
DDV vključen (Brez DDV: 699,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 818,67 € | -4% |
| 10+ | 801,61 € | -6% |
| 20+ | 767,50 € | -10% |
BGA reballing postaja Mlink X0 je profesionalna spajkalna postaja, zasnovana za natančna dela na komponentah BGA in popravilo PCB plošč. Ta postaja izstopa po visoki natančnosti in naprednem nadzoru, ki zagotavlja optimalne rezultate pri postopkih spajkanja in odspajkanja.
Mlink X0 vključuje sistem linearnega drsenja za osi X, Y in Z, kar omogoča natančne nastavitve in hitro pozicioniranje z visoko točnostjo ter učinkovito manevrirnostjo. Njen zaslon na dotik visoke ločljivosti in PLC nadzor olajšata nastavitev in shranjevanje več profilov, poleg tega pa ponujata zaščito z geslom in takojšnjo analizo temperaturnih krivulj.
Opremljena je s tremi neodvisnimi ogrevalnimi conami: dvema vročima zračnima grelnikoma in enim infrardečim grelnikom za predgretje, z nadzorom temperature znotraj ±3 °C. Zgornji grelnik je prosto nastavljiv, drugi se lahko premika navpično, tretji pa omogoča nastavitev porabe moči. Poleg tega ponuja različne vroče zračne šobe, ki se vrtijo 360° z magnetom za enostavno namestitev in menjavo, ter spodnji infrardeči grelnik, ki zagotavlja enakomerno segrevanje PCB plošče.
Za zaščito plošče med postopkom uporablja V-oporo, nastavljivo v vse smeri, z zunanjim univerzalnim dodatkom, ki preprečuje deformacije zaradi toplote ali hladu. Postaja vključuje tudi zmogljiv ventilator s prečnim pretokom za hitro hlajenje in vgrajeno vakuumsko črpalko z zunanjim sesalnim peresom za hitro rokovanje s čipi.
Med varnostnimi funkcijami ima certifikat CE, zasilni izklop, samodejni izklop ob nesrečah in dvojno zaščito pred pregrevanjem. Njen sistem CCD vizije omogoča natančen vizualni nadzor med postopkom BGA spajkanja in odspajkanja.
Ključne lastnosti
- Skupna moč: 4400W
- Zgornji grelnik: 800W
- Spodnji grelniki: drugi grelnik 800W, tretji IR 2300W
- Napajanje: AC220V ±10%, 50/60Hz
- Dimenzije: 600×600×500 mm
- Nastavljiva PCB opora tipa V-groove za preprečevanje deformacij
- Nadzor temperature z zaprtim krogom s senzorjem tipa K, natančnost ±3°C
- Največja velikost PCB: 410×330 mm; najmanjša: 20×20 mm
- Elektronski nadzor z visoko občutljivim modulom in 4" zaslonom na dotik, združljivim z Mitsubishi PLC
- Neto teža: 30 kg
Tipične uporabe
Postaja Mlink X0 je idealna za strokovnjake, ki izvajajo popravila in reballing BGA čipov na elektronskih ploščah, saj zagotavlja natančno pozicioniranje in toplotni nadzor za preprečevanje poškodb občutljivih komponent. Njen sistem vizije in napredni nadzor olajšata spremljanje postopka za dosledne rezultate.
Združljivost
Združljiva je s katero koli velikostjo BGA paketa zaradi nastavljive opore ter prilagodljive nastavitve temperature in moči. Primerna je za PCB plošče različnih dimenzij znotraj navedenih razponov.
- Skupna moč 4400W za učinkovito segrevanje
- Tri neodvisne ogrevalne cone z natančnim nadzorom ±3°C
- Zaslon na dotik visoke ločljivosti in PLC nadzor za prilagojene profile
- CCD sistem vizije za vizualni nadzor med spajkanjem in odspajkanjem
- Nastavljiva V-groove opora za zaščito PCB pred deformacijami
- Vgrajena vakuumska črpalka in zunanje sesalno pero za hitro rokovanje
- Ventilator s prečnim pretokom za hitro in učinkovito hlajenje
- Certifikat CE z zasilnim izklopom in zaščito pred pregrevanjem
- 360° vrtljive vroče zračne šobe z magnetom za enostavno menjavo
- Združljiva s PCB ploščami do 410×330 mm in BGA paketi vseh velikosti
Vprašanja in odgovori kupcev
Katere so glavne funkcije, po katerih se Estación Mlink X0 razlikuje od drugih BGA postaj za predelavo?
Mlink X0 izstopa po natančnem nastavljanju osi X, Y in Z, visokoločljivem zaslonu na dotik z PLC upravljanjem in prilagodljivimi profili, tremi neodvisnimi ogrevalnimi conami (dve z vročim zrakom in ena IR), nadzoru temperature z visoko natančnim termoelementom tipa K ter vrtljivimi šobami za hitro menjavo. To omogoča večji toplotni nadzor, ponovljivost in prilagodljivost v primerjavi z osnovnimi modeli, kar je posebej prednostno pri zahtevnih postopkih ali kompleksnih PCB-jih.
Iz katerih materialov je izdelana Estación Mlink X0, kakšne so njene dimenzije in teža? Kaj je vključeno v škatli?
Ohišje je iz jekla in aluminija, z certificiranimi elektronskimi komponentami in nadzorno ploščo iz kaljenega stekla. Približne dimenzije so 850 mm × 630 mm × 640 mm, skupna teža pa okoli 75 kg. V škatli so glavna postaja, set hot-air šob (običajno 4–5 kosov), napajalni kabli, termoelementni senzor, pritrdilni komplet, navodila in osnovni rezervni deli.
Kakšne zahteve glede napajanja in povezljivosti potrebuje Estación Mlink X0? Je združljiva z električnimi omrežji različnih regij?
Običajno deluje pri 220 V AC, 50/60 Hz, z ocenjeno največjo porabo 4500 W. Vtič in ožičenje ustrezata evropskim standardom; za druge regije je lahko potreben adapter ali pretvornik napetosti. Preveriti je treba, ali električna linija prenese navedeno porabo, da se preprečijo prekinitve ali poškodbe.
Kakšen je razpon nadzora temperature in natančnost ogrevalnih con Estación Mlink X0?
Vroče-zračne cone je mogoče nadzorovati neodvisno in hkrati, z razponom med 100 °C in 450 °C ter natančnostjo ±3 °C zahvaljujoč zaznavanju s termoelementom tipa K in zaprti zanki. IR predgrevalnik je prav tako nastavljiv po moči in temperaturi. Postaja podpira ustvarjanje kompleksnih toplotnih profilov v več fazah.
Ali so priporočena vzdrževalna dela za Mlink X0 in kako vzdržljiv je oprema v okolju intenzivne uporabe?
Priporoča se redno čiščenje zračnih kanalov ter preverjanje šob in toplotnih senzorjev. Življenjska doba grelnih elementov običajno presega 2000 ciklov uporabe, čeprav jo lahko skrajšajo dejavniki, kot sta prah ali pretirana uporaba. Ključni rezervni deli so na voljo, osnovna vzdrževalna dela pa lahko opravi tehnično usposobljen uporabnik.
Ali je postaja Mlink X0 na voljo na zalogi?
Trenutno postaja Mlink X0 ni na zalogi.
Kakšen nadzor temperature ima postaja Mlink X0?
Ima nadzor temperature v zaprti zanki s senzorjem tipa K in natančnostjo ±3°C.
Za katere velikosti PCB je postaja Mlink X0 združljiva?
Združljiva je s PCB ploščami največje velikosti 410×330 mm in najmanjše 20×20 mm.
Ali postaja Mlink X0 vključuje sistem vizije?
Da, vključuje CCD sistem vizije za natančen vizualni nadzor med BGA spajkanjem in odspajkanjem.
Kakšno moč ima postaja Mlink X0?
Ima skupno moč 4400W, z grelniki 800W, 800W in 2300W.
