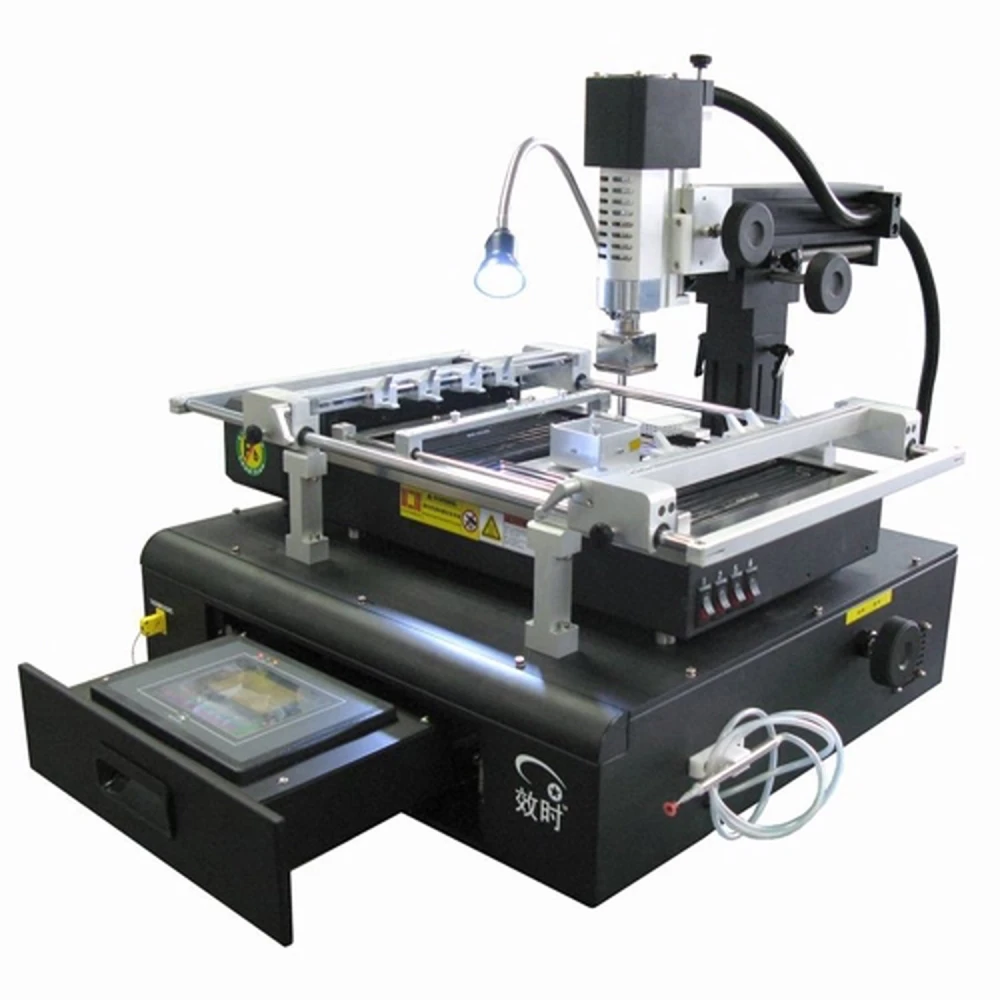

BGA rework postaja Shuttle Star RW-B400C za profesionalno spajkanje
Znamka: Shuttle Star
DDV vključen (Brez DDV: 1.600,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 1.873,92 € | -4% |
| 10+ | 1.834,88 € | -6% |
| 20+ | 1.756,80 € | -10% |
BGA rework postaja Shuttle Star RW-B400C je profesionalno orodje, zasnovano za spajkanje in odspajkanje komponent BGA z visoko natančnostjo in nadzorom. Ta delovna postaja ponuja celovito rešitev za tehnike in strokovnjake za popravila elektronike, ki iščejo učinkovitost in varnost pri svojih postopkih.
Glavne značilnosti:
- Združljive dimenzije PCB: od 50×50 mm do 450×400 mm, z debelino od 0.5 do 4 mm, kar omogoča delo s širokim naborom plošč.
- Nastavitev delovne mize: ±50 mm naprej/nazaj in ±200 mm levo/desno za natančno namestitev PCB.
- Nadzor temperature: s termoelementom tipa K v zaprti zanki za ohranjanje stabilnih in varnih temperatur.
- Grelniki: infrardeči predgrelnik 2700W, zgornji grelnik z vročim zrakom 600W in spodnji grelnik z vročim zrakom 800W, ki zagotavljajo enakomerno in nadzorovano segrevanje.
- Na dotik občutljiv vmesnik s PLC nadzorom: omogoča prikaz temperaturnih krivulj v realnem času in shranjevanje do 200 temperaturnih profilov za analizo in natančno ponavljanje postopkov.
- Nastavljiv pretok zraka: za ustvarjanje vročega zraka z ločenim nadzorom za zgornji in spodnji grelnik, kar povečuje varnost in kakovost predelave.
- Mikronastavljivi nosilci: za preprečevanje lokalnega ugrezanja BGA med postopkom spajkanja.
- Sistem hlajenja: zmogljivi ventilatorji s prečnim pretokom za hitro hlajenje spodnjega območja segrevanja.
- Pozicioniranje PCB: nastavljiv nosilec, ki omogoča namestitev posebnih pritrdil za različne vrste plošč in olajša hitro ter varno namestitev.
- Alarmi in zaščita: alarmne naprave in zaščita pred previsoko temperaturo tako na zgornjem kot spodnjem delu.
- Priložena dodatna oprema: pet šob različnih velikosti, orodna škatla, komplet imbus ključev, sponka, krtača, sesalna šoba, aluminijaste plošče, temperaturni kabli, toplotno odporna tkanina in uporabniški priročnik.
Tipične uporabe:
- Popravilo in predelava elektronskih plošč s komponentami BGA.
- Natančno spajkanje in odspajkanje v profesionalnih elektronskih delavnicah.
- Projekti izdelave in vzdrževanja elektronskih naprav, ki zahtevajo napreden nadzor temperature in pretoka zraka.
Združljivost in zahteve:
- Enofazno električno napajanje 220V, 50/60Hz z močjo 4.5KW.
- Združljiva z različnimi vrstami PCB plošč znotraj navedenih dimenzij in debelin.
Ta rework postaja Shuttle Star RW-B400C izstopa po integrirani zasnovi, ki prihrani prostor, in enostavni uporabi zahvaljujoč zaslonu na dotik in PLC nadzoru. Njen dvojni ogrevalni sistem in zaprta zanka nadzora temperature zagotavljata varne in zanesljive postopke, idealne za profesionalna okolja, kjer je kakovost bistvena.
Opomba: Trenutno ta izdelek ni na zalogi. Za alternative ali dodatne informacije se obrnite na našo službo za pomoč strankam.
- Združljive dimenzije PCB: 50×50 mm do 450×400 mm, debelina 0.5-4 mm
- Nadzor temperature s termoelementom tipa K in zaprto zanko
- Grelniki: infrardeči predgrelnik 2700W, zgornji vroči zrak 600W, spodnji 800W
- Na dotik občutljiv vmesnik s PLC nadzorom in shranjevanjem 200 temperaturnih profilov
- Nastavljiv pretok zraka za zgornji in spodnji grelnik
- Mikronastavljivi nosilci za preprečevanje lokalnega ugrezanja
- Ventilatorji s prečnim pretokom za hitro hlajenje
- Nastavljivo pozicioniranje za različne vrste PCB plošč
- Alarmi in zaščita pred previsoko temperaturo na obeh delih
- Vključene šobe, orodje, sponka, krtača, sesalna šoba in priročnik
Vprašanja in odgovori kupcev
Kakšne razpone velikosti PCB lahko obvlada postaja Shuttle Star RW-B400C in kakšne so omejitve za debelejše plošče?
Shuttle Star RW-B400C podpira PCB-je z dimenzijami od 50 × 50 mm do 450 × 400 mm in debelinami med 0,5 mm in 4 mm. Pri ploščah, ki presegajo te parametre velikosti ali debeline, pritrditev in segrevanje morda ne bosta optimalna, kar lahko omeji učinkovitost postopka reworka.
Katere so glavne prednosti sistema za nadzor temperature in shranjevanje krivulj v primerjavi z drugimi modeli BGA postaj?
Model RW-B400C ponuja nadzor temperature s termoelementom tipa K v zaprti zanki in omogoča shranjevanje do 200 skupin temperaturnih krivulj z 8 programabilnimi segmenti segrevanja in vzdrževanja. To zagotavlja ponovljivo natančnost, idealno za zahtevne rework postopke, kar je pomembna prednost v primerjavi z osnovnejšimi postajami z ročno regulacijo ali brez shranjevanja profilov.
Kakšno preventivno vzdrževanje je priporočljivo za zagotavljanje dolge življenjske dobe postaje in preprečevanje pogostih okvar?
Priporočljivo je redno čistiti filtre in ventilatorje v območju predgretja ter preverjati stanje termoelementov in električnih povezav, pa tudi preprečevati nabiranje ostankov v sistemih za pritrditev in mehanskem vodilu. Vizualni pregled grelcev in preverjanje pravilnega delovanja alarmov za previsoko temperaturo pomagata preprečiti nepričakovane zaustavitve.
S kakšno napetostjo in frekvenco deluje ter ali obstajajo posebni vidiki, če je nameščena zunaj regij z 220 V?
RW-B400C deluje na 220 V enofazno in 50/60 Hz, z največjo porabo 4,5 kW. Če je nameščena v regijah z drugačno napetostjo (na primer 110 V), je potreben ustrezen močnostni transformator in preverjanje pravilne ozemljitve za zagotavljanje varnega delovanja.
V katerih primerih je RW-B400C boljša izbira kot infrardeče alternative ali postaje z manjšo toplotno zmogljivostjo?
RW-B400C je primernejša za rework srednje velikih ali velikih PCB-jev, večjih BGA komponent ali tam, kjer je toplotna ponovljivost ključna. V primerjavi z napravami z manjšo zmogljivostjo zagotavlja večjo enakomernost toplote in boljšo zaščito pred pregrevanjem, kar zmanjšuje tveganje poškodb PCB-ja ali komponente.
Kakšen razpon velikosti PCB podpira postaja Shuttle Star RW-B400C?
Podpira PCB plošče z dimenzijami od 50×50 mm do 450×400 mm in debelino od 0.5 do 4 mm.
Kakšen nadzor temperature uporablja ta rework postaja?
Uporablja termoelement tipa K z nadzorom v zaprti zanki za ohranjanje natančne in stabilne temperature.
Katero dodatno opremo vključuje postaja Shuttle Star RW-B400C?
Vključuje pet šob različnih velikosti, orodno škatlo, komplet imbus ključev, sponko, krtačo, sesalno šobo, aluminijaste plošče, temperaturne kable, toplotno odporno tkanino in uporabniški priročnik.
Ali je postaja Shuttle Star RW-B400C na voljo za takojšen nakup?
Trenutno izdelek ni na zalogi. Priporočamo, da se za alternative ali čas ponovne dobave obrnete na službo za pomoč strankam.
Kakšno električno napajanje potrebuje ta postaja?
Potrebuje enofazno napajanje 220V, 50/60Hz z močjo 4.5KW.
