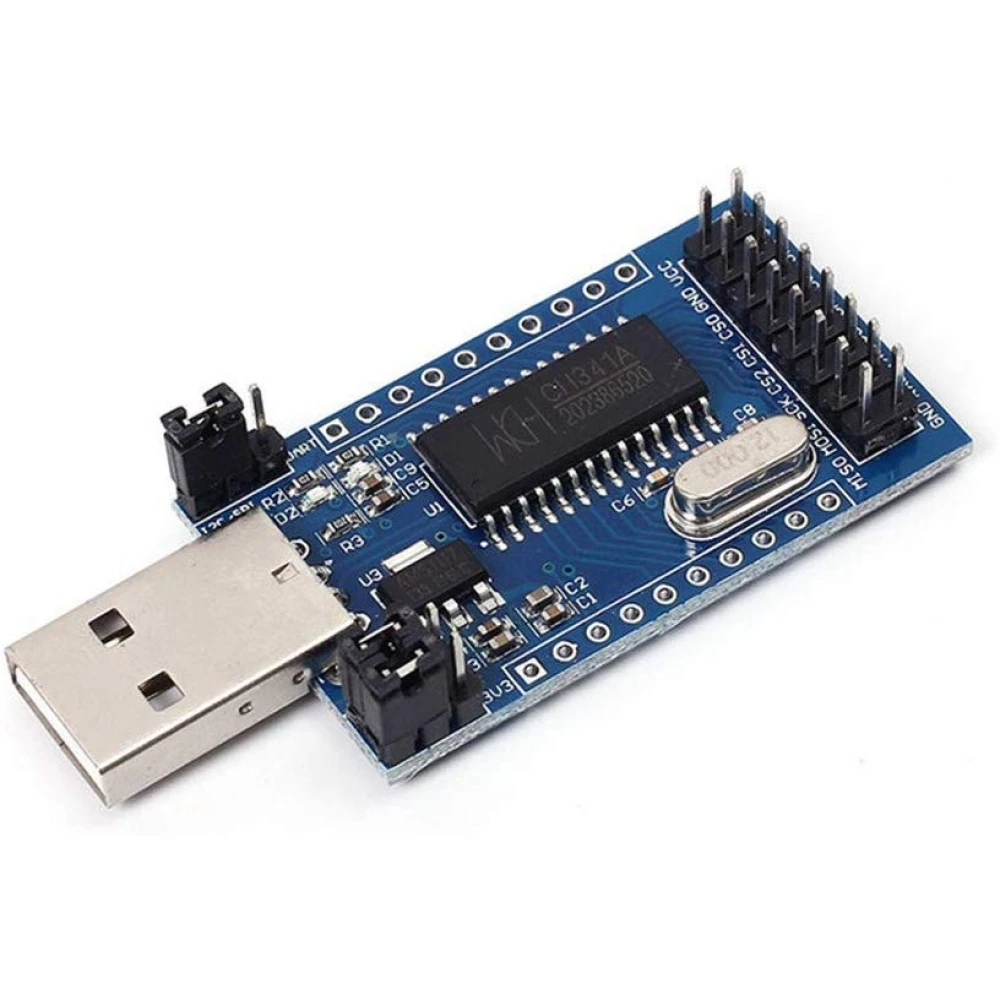

Programator CH341A Pretvornik USB v UART IIC SPI I2C je USB pretvorniški modul, opremljen s čipom CH341A, ki deluje kot USB vodilni adapter. Ta naprava zagotavlja več vmesnikov, vključno z asinhronim serijskim portom, vzporednim portom, tiskalniškim vmesnikom in običajnim sinhronim serijskim vmesnikom z 2 in 4 linijami. Je bistveno orodje za serijsko razširitev, programiranje EEPROM prek vmesnika I2C, vmesnika SPI, programiranje FLASH in MCU STC, odpravljanje napak programov, zajem podatkov in še več.

Glavne značilnosti:

Podpira pretvorbo USB v vzporedni tiskalniški port ter EPP ali vzporedni port MEM.
Združljiv z USB v UART, I2C in SPI.
Izhodna napetost in nivo signala sta izbirna med 3.3V in 5V.
LED indikatorji za stanje delovanja UART ter SPI/I2C.

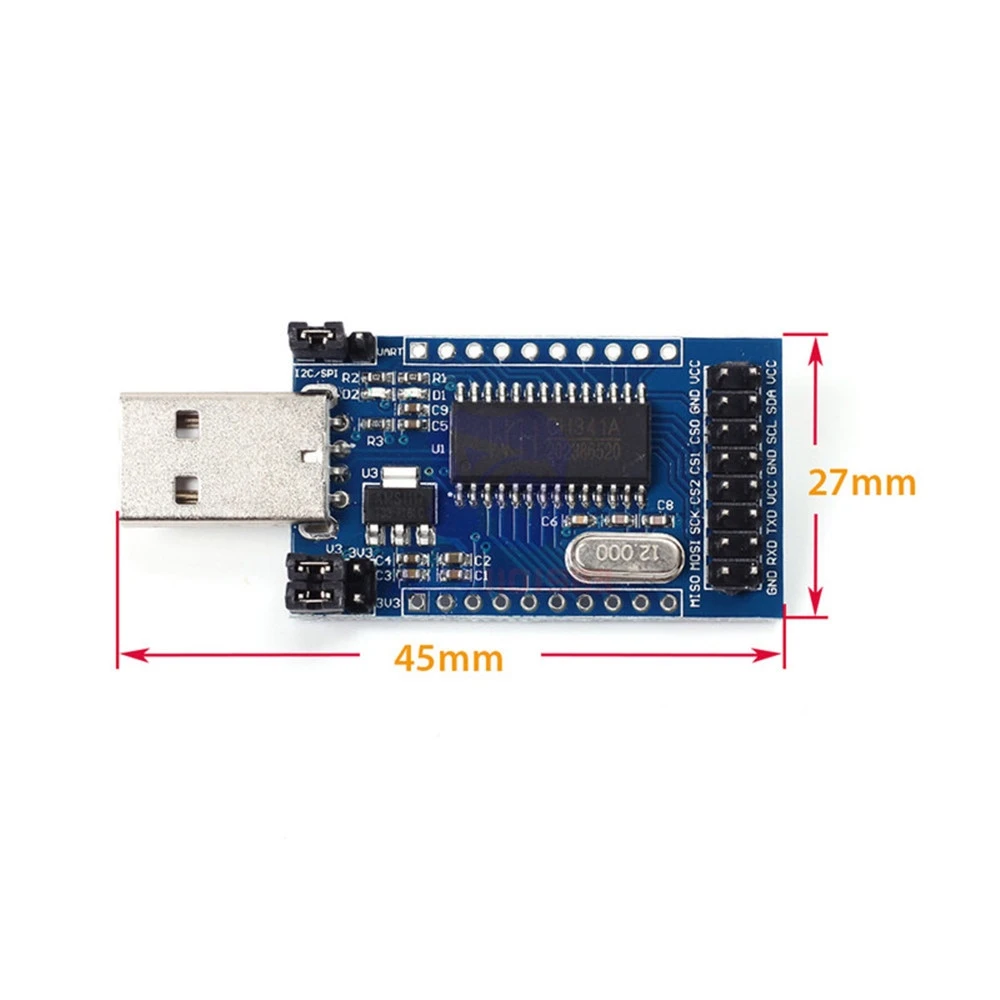

Kompaktna velikost ploščice: 45 x 27 mm.

Tehnične specifikacije:

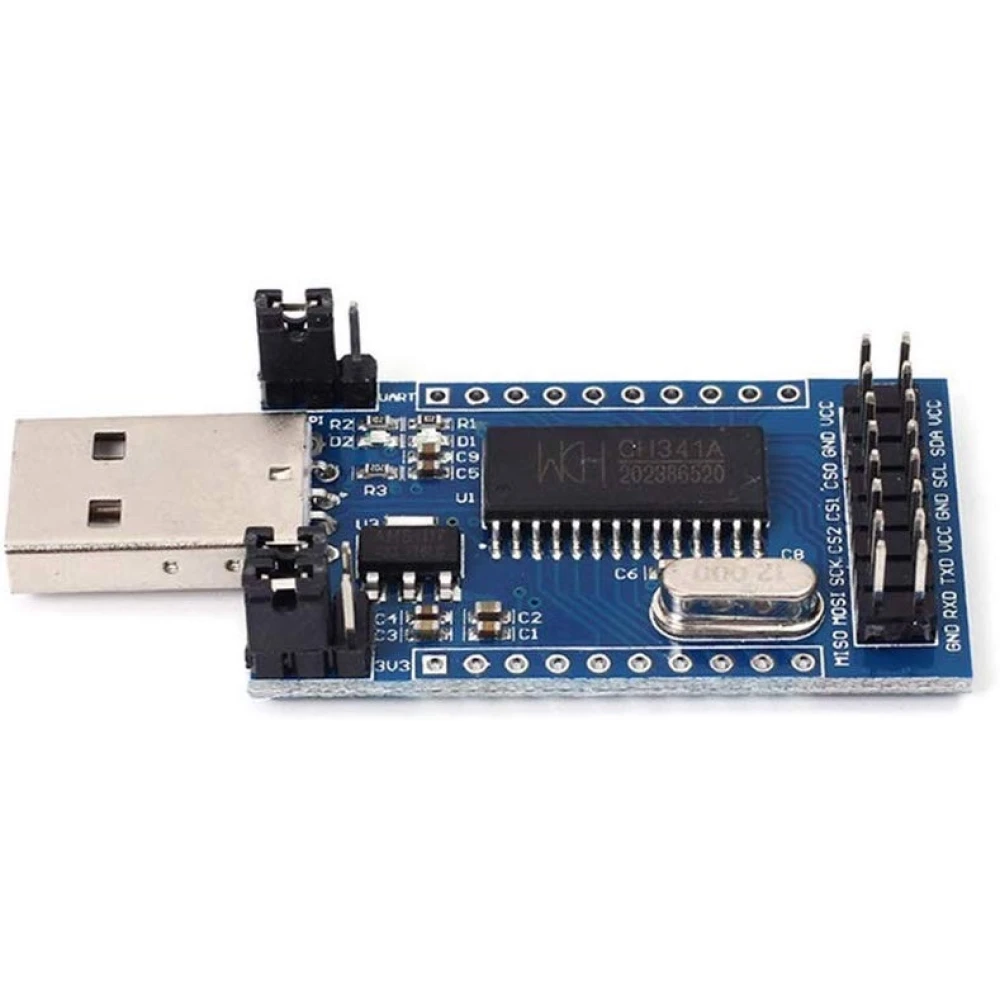

Vmesnik UART: VCC, RXD, TXD, GND.
Vmesnik I2C: VCC, SDA, SCL, GND.
Vmesnik SPI: MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC.

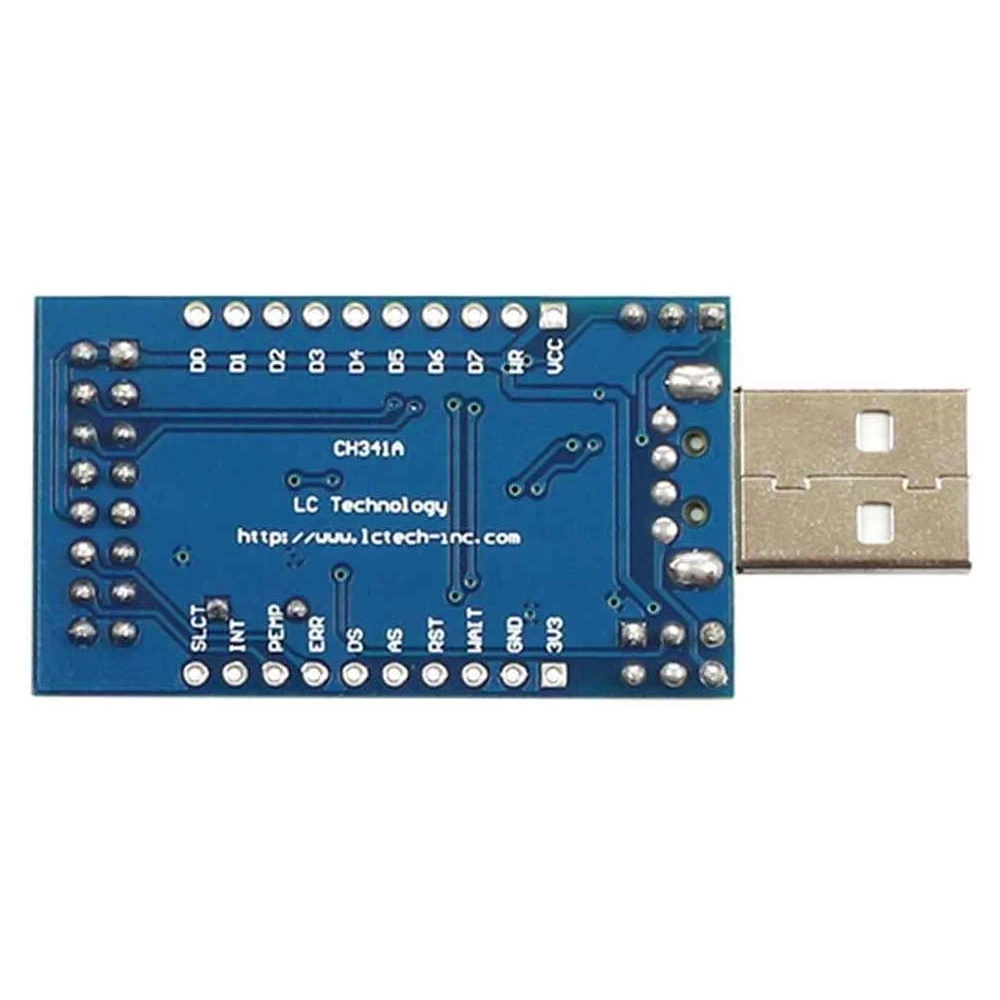

Tiskalniški port in EPP/MEM port s pin 10P 2.54mm (za definicijo pinov glejte priročnik).

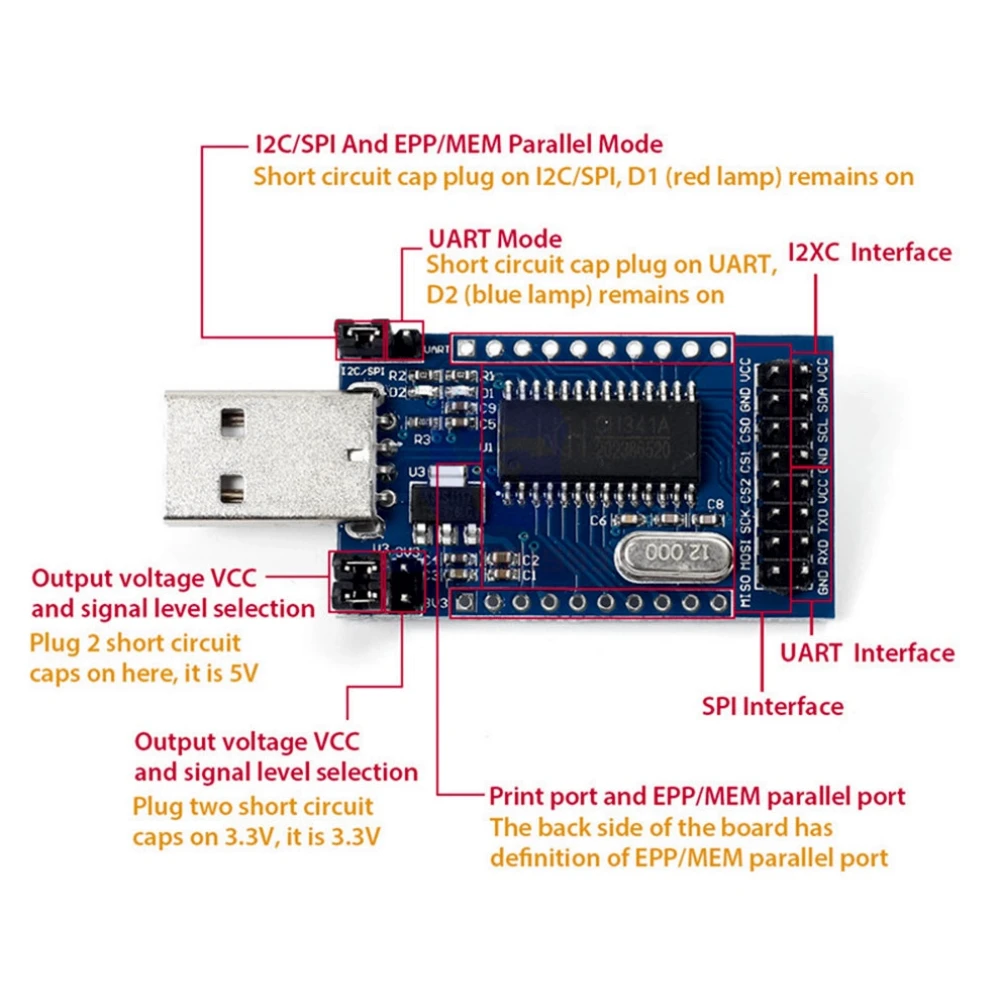

Načini delovanja:

Način UART: mostična kapica v položaju UART, modra indikatorska lučka D2 sveti.
Način I2C/SPI in EPP/MEM vzporedni: mostična kapica v položaju I2C/SPI, rdeča indikatorska lučka D1 sveti.
Način tiskalniškega vzporednega porta: odstranite mostičke in povežite SDA ter SCL skupaj.

Izbira izhodne napetosti:

Mostična kapica 2 na strani 3V3 za 3.3V.
Mostična kapica 2 na drugi strani za 5V.

Ta programator je idealen za uporabnike, ki potrebujejo cenovno ugodno in funkcionalno rešitev za programiranje in odpravljanje napak elektronskih naprav, ki zahtevajo vmesnike UART, I2C, SPI ali vzporedni port. Njegova kompaktna zasnova in vsestranskost ga naredita popolnega za elektronske projekte, razvoj vdelane programske opreme in vzdrževanje strojne opreme.

Podpira USB v vzporedni port, UART, I2C in SPI
Izbirna izhodna napetost: 3.3V ali 5V
LED indikatorji za stanje UART in SPI/I2C
Kompaktna velikost: 45 x 27 mm
Združljiv s programiranjem EEPROM, FLASH in MCU STC

Vprašanja in odgovori kupcev

Kakšne so dimenzije, teža in glavni materiali modula CH341A?

Modul meri 45 mm v dolžino in 27 mm v širino, uporablja predvsem PCB iz steklenih vlaken (FR4) in SMD elektronske komponente. Ocenjena teža je manj kot 20 gramov, kar olajša integracijo v protoboarde ali kompaktne projekte.

Katere zahteve glede napajanja in združljivosti sistemov ima ta pretvornik?

CH341A se napaja neposredno prek USB priključka (5V) računalnika. Izhodno napetost in signalne nivoje lahko izberete na 3.3 V ali 5 V s pomočjo jumperjev. Združljiv je s sistemi Windows, nekaterimi distribucijami Linuxa in macOS, čeprav se razpoložljivost in enostavnost namestitve gonilnikov lahko razlikujeta glede na operacijski sistem in različico.

Ali programator CH341A zahteva kalibracijo ali redno vzdrževanje za zanesljivo uporabo?

Modul ne zahteva kalibracije ali rednega vzdrževanja. Priporočljivo je, da so priključki čisti in da se izogibate vlagi ter elektrostatičnim razelektritvam. V običajnih pogojih in ob pravilni uporabi je trajnost predvsem odvisna od fizičnega ravnanja in zaščite pred statično elektriko.

Katere pomembne omejitve ima CH341A glede hitrosti prenosa in toleranc signala?

CH341A podpira hitrosti USART do 2 Mbps, pri SPI običajno do 12 MHz in pri I2C do 400 kHz (Fast mode). Nastavljive logične ravni omogočajo določeno prilagodljivost (3.3V/5V), vendar lahko pride do napak pri priklopu naprav, ki zahtevajo zelo stroge časovne tolerance ali hkratno integracijo več protokolov. Ni priporočljiv za NAND flash pomnilnike velike kapacitete.

Za kaj se uporablja programator CH341A?

Uporablja se za pretvorbo USB v vmesnike UART, I2C, SPI in vzporedni port ter omogoča programiranje in odpravljanje napak elektronskih naprav.

Katere signalne napetosti podpira programator CH341A?

Omogoča izbiro izhodne napetosti in nivoja signala 3.3V ali 5V z mostičkom na ploščici.

Ali ima programator CH341A indikatorje stanja?

Da, ima indikatorske lučke za načina UART in SPI/I2C, ki prikazujejo stanje delovanja.

Kakšna je velikost ploščice programatorja CH341A?

Velikost ploščice je 45 x 27 mm.

Ali se lahko uporablja za programiranje EEPROM?

Da, združljiv je s programiranjem EEPROM prek vmesnika I2C.
