WiFi relejni modul 4-kanalni ESP8266 za daljinsko upravljanje
Znamka: satkit
8,54€
DDV vključen (Brez DDV: 7,00 €)
Omejena zaloga
Standardna dostava
Sre, Apr 29 - Pet, Maj 1
Ekspresna dostava
Pon, Apr 27 - Tor, Apr 28
Vračila v 30 dneh
Brezplačna vračila v 30 dneh
Varna transakcija
Share:
Brezplačna dostava
Dostava od 4,99€
Enostavna vračila
30-dnevna politika vračil
Varno plačilo
100% varen zaključek nakupa
Garancija kakovosti
Samo originalni izdelki

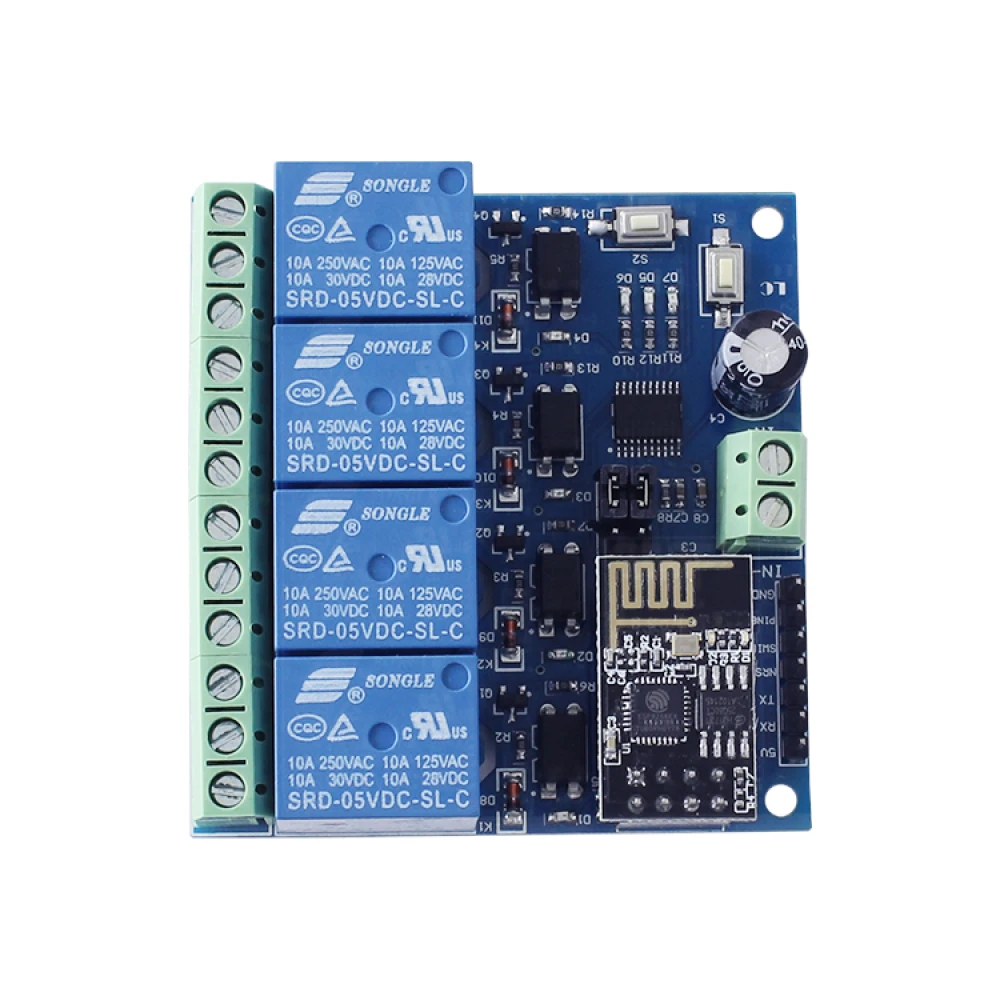

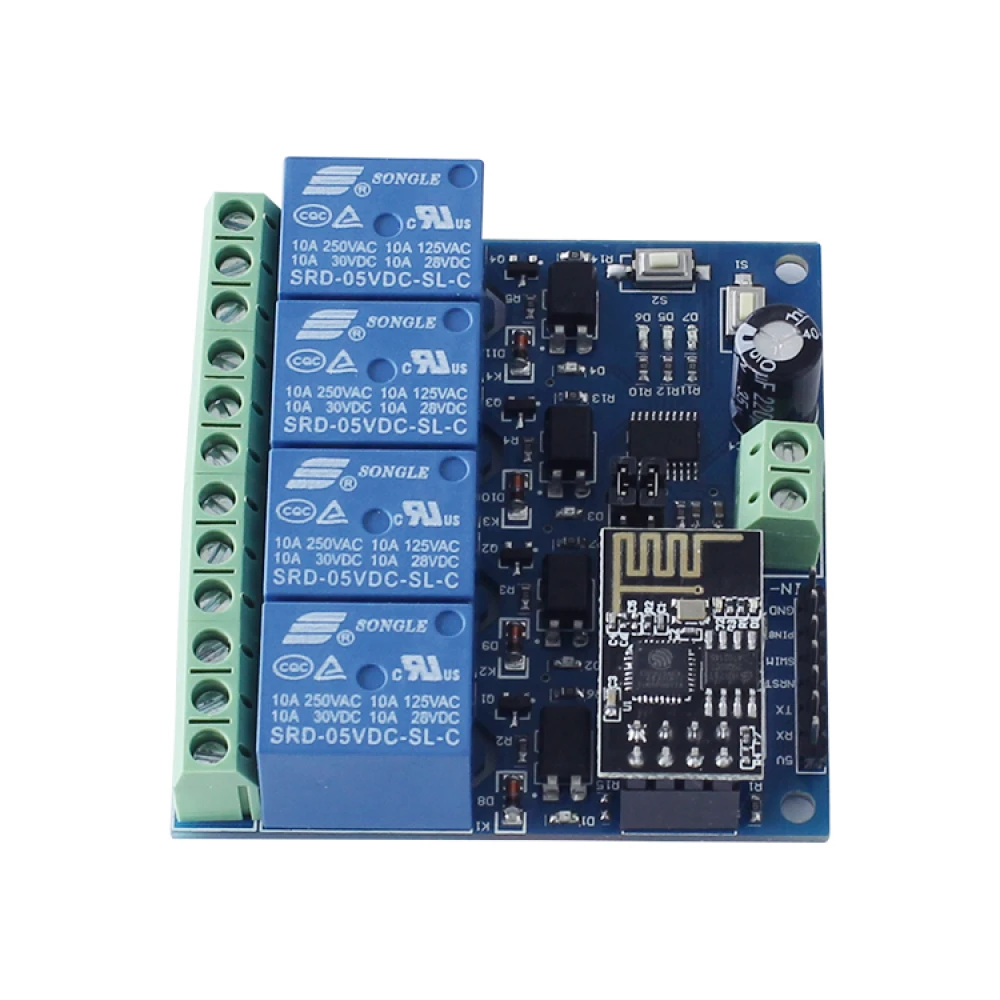

WiFi relejni modul 4-kanalni ESP8266 je naprava, zasnovana za daljinsko upravljanje električnih naprav prek povezave WiFi, idealna za projekte domače avtomatizacije in pametne domove. Ta modul vključuje WiFi modul ESP-01 in 8-bitni MCU ter ponuja stabilno in enostavno za nastavitev rešitev za hkratno upravljanje do štirih relejev.
Glavne značilnosti:
- Vgrajena visokokakovostna modula MCU in ESP-01 WiFi.
- Dva načina delovanja: neposredni način med telefonom in modulom ali prek WiFi usmerjevalnika.
- Dodatna funkcija kot USB modul ob odklopu ESP-01.
- Oddajna razdalja v odprtem okolju do 100 metrov.
- Enostavna nastavitev s tehnologijo Smartconfig za WiFi račun in geslo.
- 12 V rele z zmogljivostjo 10 A za 250 V AC in 30 V DC, s tokovno zaščito in visoko vzdržljivostjo (do 100,000 ciklov).
- LED indikatorji za stanje relejev in načine delovanja.
- Štirje izolatorji za visoko odpornost proti motnjam.
- UART vmesnik za odpravljanje napak in programiranje MCU.
- Kompaktna velikost 60 x 63 mm.
Tehnične specifikacije:
- Vhodna napetost: 12V (IN+, IN-)
- Serijska vrata UART: 12V, GND, TX, RX
- Gumbi: S1 za spremembo načina (privzeti način 1), S2 za ponastavitev

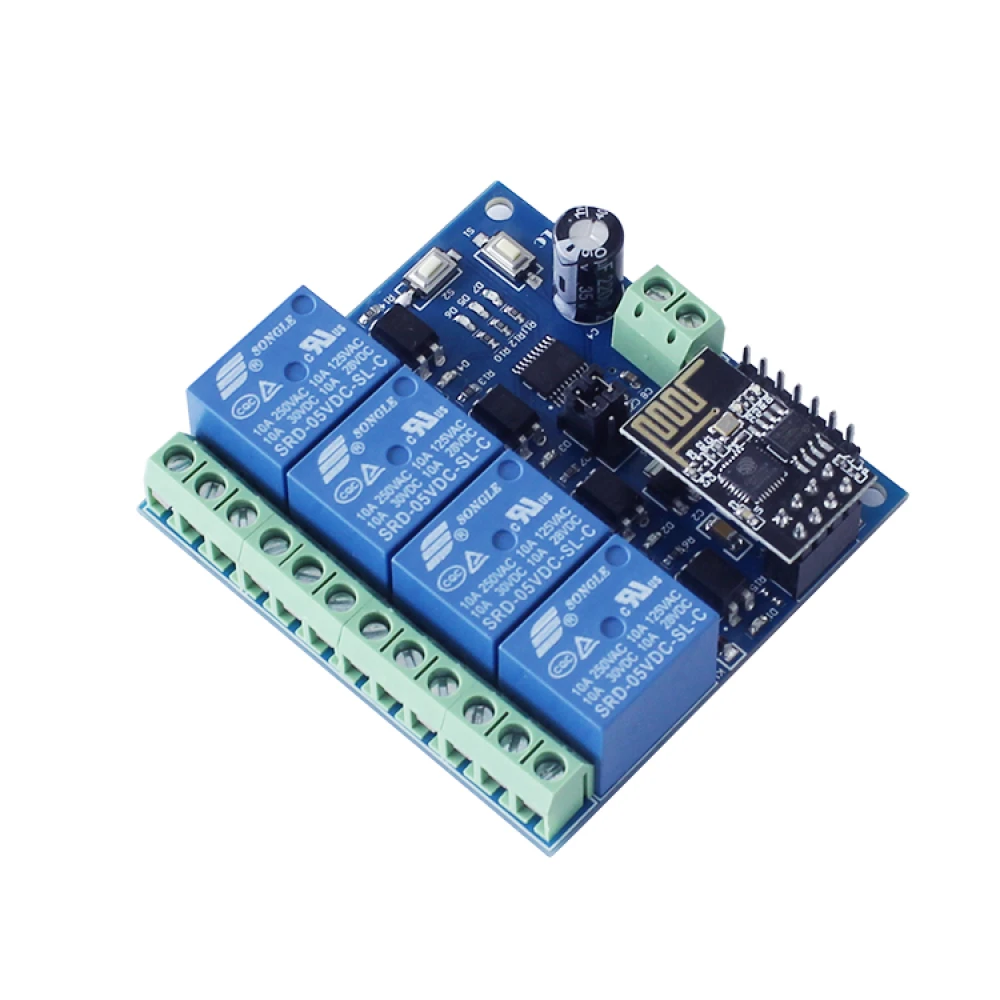

- Indikatorske LED: D1-D4 za releje, D7 za način 1, D5 za način 2, D6 za stanje povezave

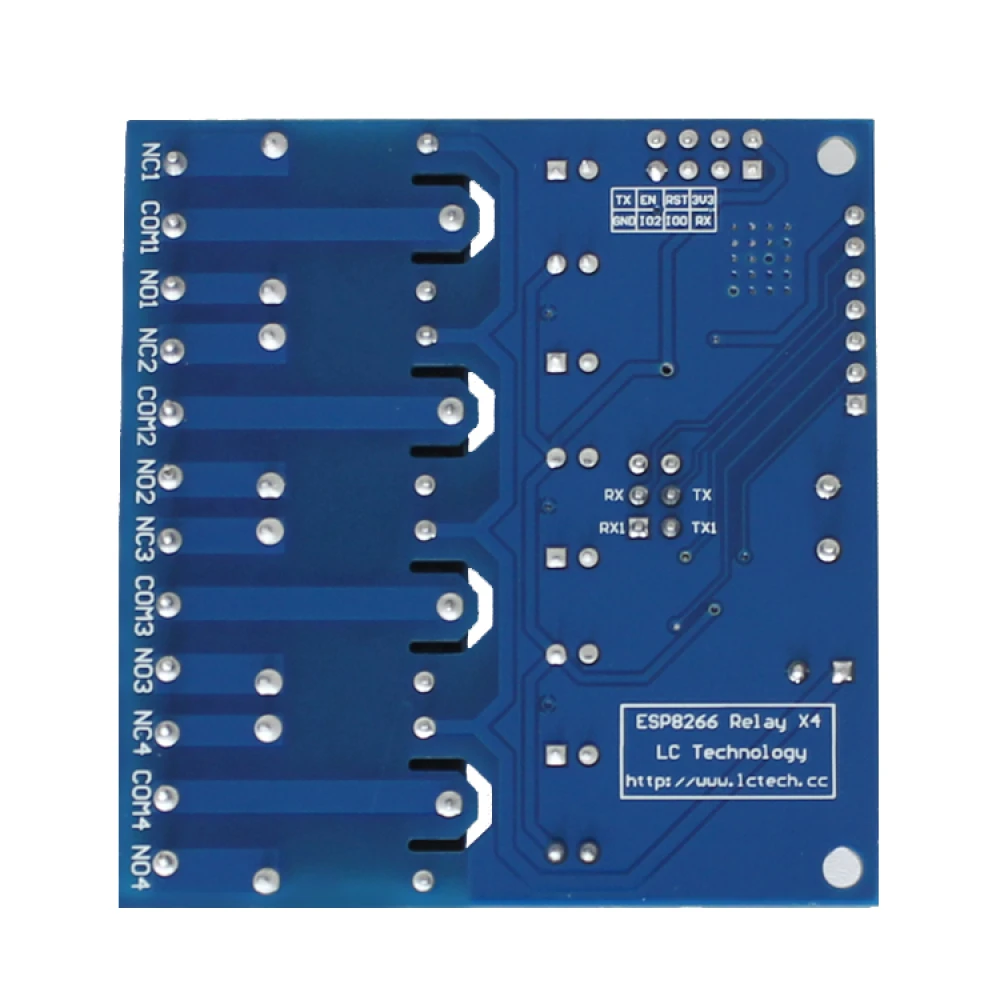

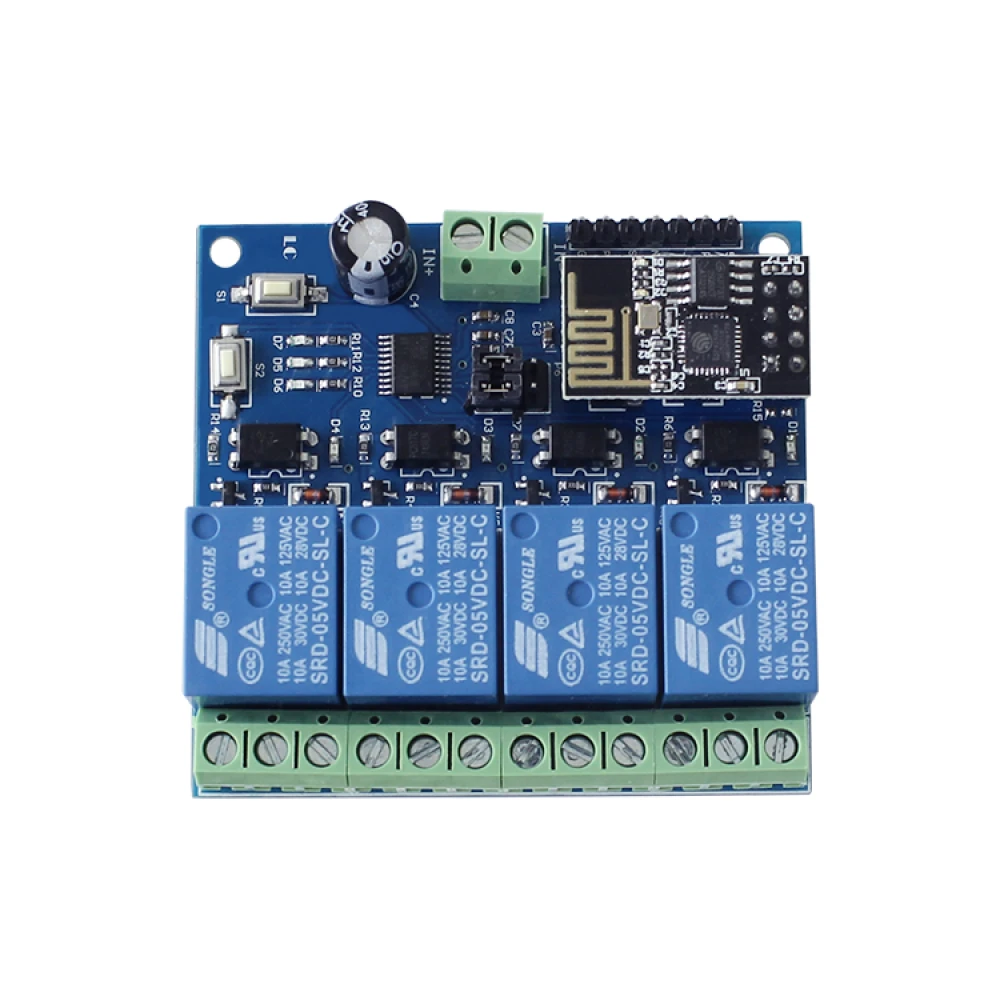

- Relejni priključki: COM1-COM4 (skupni), NC1-NC4 (normalno zaprt), NO1-NO4 (normalno odprt)
Tipična uporaba in združljivost:
Ta modul je popoln za daljinsko upravljanje luči, gospodinjskih aparatov in drugih električnih naprav v projektih pametnega doma ali IoT. Združljiv je z mobilnimi aplikacijami, ki upravljajo WiFi povezavo in TCP nadzor, ter ga je mogoče enostavno integrirati v sisteme na osnovi Arduina in drugih mikrokrmilnikov, ki podpirajo UART komunikacijo.
Ukazi za upravljanje:
- Odpiranje in zapiranje relejev s posebnimi šestnajstiškimi ukazi za vsak kanal.
Vsebina paketa:
- 1 x WiFi relejni modul ESP8266 s 4 kanali za 12V
S tem WiFi relejnim modulom 4-kanalnim ESP8266 boste lahko izvedli učinkovite in zanesljive rešitve za avtomatizacijo in daljinsko upravljanje ter olajšali upravljanje električnih naprav s pametnim telefonom kadar koli in kjer koli v dosegu omrežja.
- Upravljajte do 4 releje hkrati prek WiFi z ESP8266 in 8-bitnim MCU.
- Dva načina delovanja: neposredna povezava ali prek WiFi usmerjevalnika.
- 12 V rele z zmogljivostjo 10 A za AC in DC obremenitve.
- Enostavna nastavitev s tehnologijo Smartconfig prek mobilne aplikacije.
- LED indikatorji za stanje relejev in načine delovanja.
- Oddajna razdalja do 100 metrov v odprtem okolju.
- UART vmesnik za odpravljanje napak in programiranje MCU.
- Visoka odpornost proti motnjam s 4 vgrajenimi izolatorji.
- Kompaktna velikost 60 x 63 mm za enostavno integracijo v projekte.
- Združljiv z mobilnimi aplikacijami za IoT in pametni dom.
Vprašanja in odgovori kupcev
Katere vrste bremen in do kakšne moči lahko upravljajo releji tega modula?
Vsak rele podpira do 10 A pri 250 V AC ali 10 A pri 30 V DC, kar ustreza največji priporočeni obremenitvi 2500 W pri izmenični napetosti ali 300 W pri enosmerni napetosti na kanal. Ključno je, da teh mej ne presežete, da ohranite življenjsko dobo in varnost modula.
Kaj vključuje paket in kakšne so fizične dimenzije modula?
Paket vključuje ploščo s štirimi releji, modul WiFi ESP-01 in priključke. Plošča meri 60 mm x 63 mm. Napajalni kabli in zaščitno ohišje niso vključeni. Približna teža je 75 g.
Ali je združljiv z napajalnimi napetostmi, ki niso 12 V, in kaj se zgodi, če ga priključite na 5 V?
Modul je zasnovan za napajanje 12 V na vhodu IN+/IN-. Če ga napajate s 5 V, releji ne bodo delovali pravilno in lahko prepreči delovanje ESP-01. To ni priporočljivo, da se izognete poškodbam ali nestabilnemu delovanju.
Kaj se zgodi ob izpadu ali prekinitvi napajanja? Se WiFi konfiguracija izgubi?
Modul uporablja tehnologijo Smartconfig za konfiguracijo in shranjevanje WiFi podatkov v pomnilnik. Po izpadu napajanja se konfiguracija ohrani, zato ponovna nastavitev ni potrebna, razen če izvedete popoln reset.
Kako se primerjata izolacija in zaščita pred motnjami v primerjavi s podobnimi relejnimi moduli?
Ta modul vključuje štiri optične izolatorje in zaščitne diode na vsakem kanalu, kar zmanjšuje tveganje zaradi elektromagnetnih motenj in tokovnih sunkov. To ga postavlja v prednost pred cenejšimi moduli brez optosklopnikov, zlasti v industrijskih okoljih ali pri motorjih.
Kakšno napajalno napetost potrebuje relejni modul?
Modul za delovanje potrebuje vhodno napetost 12V.
Koliko relejnih kanalov ima modul?
Modul ima štiri relejne kanale za upravljanje različnih naprav.
Kako se upravlja relejni modul?
Upravlja se prek mobilne aplikacije, ki se z modulom poveže prek WiFi v lokalnem omrežju.
Ali je združljiv z Arduinom?
Da, modul je mogoče integrirati s sistemi Arduino z uporabo UART vmesnika za programiranje in upravljanje.
Kakšna je največja razdalja WiFi prenosa?
V odprtem okolju je največja razdalja prenosa približno 100 metrov.
