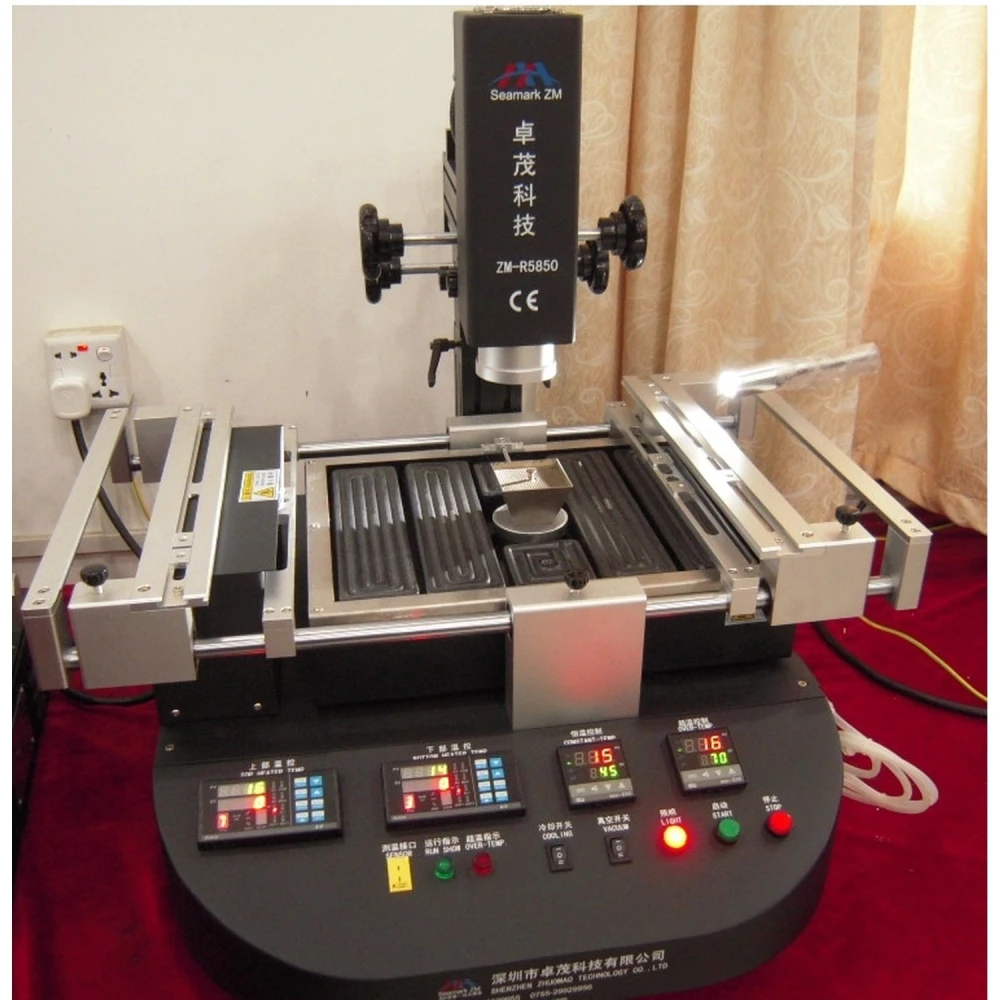

Zhuomao ZM-R5850 reballing postaja z naprednim nadzorom temperature
Znamka: Zhuomao
DDV vključen (Brez DDV: 1.650,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 1.932,48 € | -4% |
| 10+ | 1.892,22 € | -6% |
| 20+ | 1.811,70 € | -10% |
Zhuomao ZM-R5850 reballing postaja je profesionalno orodje, zasnovano za popravila in rework BGA paketov na tiskanih vezjih (PCB). Njena zasnova vključuje sistem V-utora s prilagodljivim nosilcem, ki zagotavlja položaj PCB-ja in preprečuje deformacije med procesi segrevanja in hlajenja. Ta postaja je združljiva s katero koli velikostjo BGA paketa, zato je vsestranska za številne aplikacije v elektroniki.
Ključne lastnosti:
- Natančno premikanje po oseh X, Y in Z z linearnimi vodili, ki omogočajo fine nastavitve in hitro pozicioniranje.
- Visoko natančen temperaturni krmilnik z uvoženim senzorjem tipa K, sistemom zaprte zanke in samodejno temperaturno kompenzacijo za dosledne rezultate.
- Tri neodvisna ogrevalna območja: dva grelnika z vročim zrakom in en infrardeči grelnik za predgretje, z nadzorom temperature znotraj ±3 °C.
- Zgornji grelnik je prosto nastavljiv, drugi grelnik se lahko premika navpično, infrardeče območje pa ima nastavljivo moč za prilagoditev različnim postopkom.
- Vključuje različne šobe za vroč zrak, ki se vrtijo za 360°, z enostavno magnetno namestitvijo in možnostmi prilagoditve.
- Močan ventilator s prečnim pretokom za hitro hlajenje PCB-ja, kar povečuje učinkovitost dela.
- Vgrajena vakuumska črpalka in zunanja sesalna pisala za hitro in varno rokovanje s čipi.
- Napreden alarmni sistem, ki opozori ob koncu postopkov odspajkanja in spajkanja.
- Certifikat CE, z napravo za zasilni izklop in samodejno zaščito pred pregrevanjem ter električnimi napakami.
Tehnične specifikacije:
- Skupna moč: 4800 W
- Zgornji grelnik: 800 W
- Spodnji grelnik: 1200 W
- Infrardeči grelnik: 2700 W
- Napajanje: AC220V ±10%, 50/60 Hz
- Dimenzije: 630 x 650 x 690 mm
- Pozicioniranje: V-utor z nastavljivim nosilcem v vseh smereh prek zunanje univerzalne pritrditve
- Nadzor temperature: senzor tipa K, zaprta zanka, natančnost ±3°
- Združljiva velikost PCB: največ 410 x 370 mm, najmanj 20 x 20 mm
- Zunanji temperaturni senzor: opcijsko
- Neto teža: 40 kg
Tipične uporabe:
Ta postaja je idealna za tehnike in strokovnjake v elektroniki, ki izvajajo popravila, reballing in spajkanje komponent BGA na tiskanih vezjih. Njena natančnost in napreden nadzor omogočata zahtevna dela z visoko zanesljivostjo, zato je primerna za servisne delavnice in elektronsko proizvodnjo.
Združljivost:
Združljiva je s široko paleto BGA paketov in PCB-jev različnih velikosti, zahvaljujoč prilagodljivemu sistemu pozicioniranja in neodvisni nastavitvi temperature v več območjih.
Opomba: Ta izdelek je trenutno razprodan. Lahko zahtevate obvestilo o ponovni zalogi ali preverite razpoložljive alternative.
- Natančno premikanje po oseh X, Y, Z z linearnimi vodili za fine nastavitve
- Visoko natančen nadzor temperature s senzorjem tipa K in samodejno kompenzacijo
- Tri neodvisna ogrevalna območja: dve z vročim zrakom in eno infrardeče
- 360° vrtljive šobe za vroč zrak z magnetno namestitvijo
- Ventilator s prečnim pretokom za hitro hlajenje PCB-ja
- Vgrajena vakuumska črpalka in zunanja sesalna pisala za rokovanje s čipi
- Napreden alarmni sistem in zaščita pred pregrevanjem
- Certifikat CE in naprava za zasilni izklop
- Združljiva s PCB-ji največ 410×370 mm in najmanj 20×20 mm
- Neto teža 40 kg in dimenzije 630x650x690 mm
Vprašanja in odgovori kupcev
Katere vrste in velikosti BGA komponent so združljive z Zhuomao ZM-R5850?
Zhuomao ZM-R5850 uporablja prilagodljiv sistem pritrditve in V-režo, ki omogoča delo s praktično vsemi velikostmi in vrstami BGA ohišij, vključno z velikimi in majhnimi, pa tudi CSP, QFP in podobnimi. Postaja se prilagaja z nastavitvijo nosilca in šobe, kar zagotavlja univerzalno združljivost v običajnem območju PCB-jev v napredni elektroniki.
Kakšna je natančnost in stabilnost temperaturnega nadzora v posamezni grelni coni?
Postaja ZM-R5850 uporablja uvožene termoelemente tipa K, zaprtozančno regulacijo in samodejno kompenzacijo, s čimer dosega nadzor temperature v treh conah s toleranco ±3 °C. Ta raven natančnosti bistveno zmanjša tveganje poškodb zaradi pregrevanja in izboljša ponovljivost pri kritičnih BGA rework postopkih.
Kakšne dimenzije in težo ima postaja ter kaj je vključeno v škatli ob nakupu?
Približne dimenzije so 660 mm × 610 mm × 600 mm, teža pa okoli 70 kg. Standardna vsebina vključuje glavno postajo, set šob za vroč zrak, sistem V-pritrditve PCB, termoelemente, vgrajeno vakuumsko črpalko, sesalno pero, kable, priročnik in lastniško programsko opremo. Vsebina se lahko razlikuje glede na prodajalca.
Kakšno napetost, porabo električne energije in zahteve za namestitev ima postaja?
Deluje pri napajanju 220 V AC ±10 % in frekvenci 50/60 Hz, z največjo porabo približno 5200 W pri polnem delovanju. Priporoča se namenski tokokrog s toplotno zaščito in zanesljivo ozemljitvijo. Potreben je tudi prost prostor za prezračevanje in odvajanje toplote okoli postaje.
Kako se Zhuomao ZM-R5850 primerja s podobnimi BGA postajami glede zmogljivosti in vzdrževanja?
V primerjavi s podobnimi modeli ZM-R5850 izstopa s sistemom trojnega segrevanja (2 coni vročega zraka in 1 infrardeča), visoko toplotno natančnostjo in mikrometričnim pozicioniranjem XYZ. Enostavna menjava magnetnih šob in modularnih komponent poenostavi vzdrževanje. Za razliko od osnovnih naprav ZM-R5850 vključuje alarme, zaščito pred pregrevanjem in lastniško programsko opremo, zato se približuje razredu naprednih industrijskih postaj, čeprav z višjo ceno in večjimi dimenzijami.
Za katere vrste komponent je primerna Zhuomao ZM-R5850 reballing postaja?
Primerna je za popravila in rework BGA paketov katere koli velikosti na tiskanih vezjih.
Katere sisteme za nadzor temperature ima ta postaja?
Ima uvožen senzor tipa K, nadzor v zaprti zanki in samodejno temperaturno kompenzacijo za visoko natančnost.
Ali jo je mogoče povezati z računalnikom?
Da, ima vgrajen serijski PC priključek in lastniško programsko opremo za nadzor in spremljanje.
Kakšne mere ima postaja Zhuomao ZM-R5850?
Njene dimenzije so 630 x 650 x 690 mm, neto teža pa 40 kg.
Ali je trenutno na voljo za nakup?
Trenutno je izdelek razprodan. Priporočamo, da zahtevate obvestilo o ponovni zalogi.
