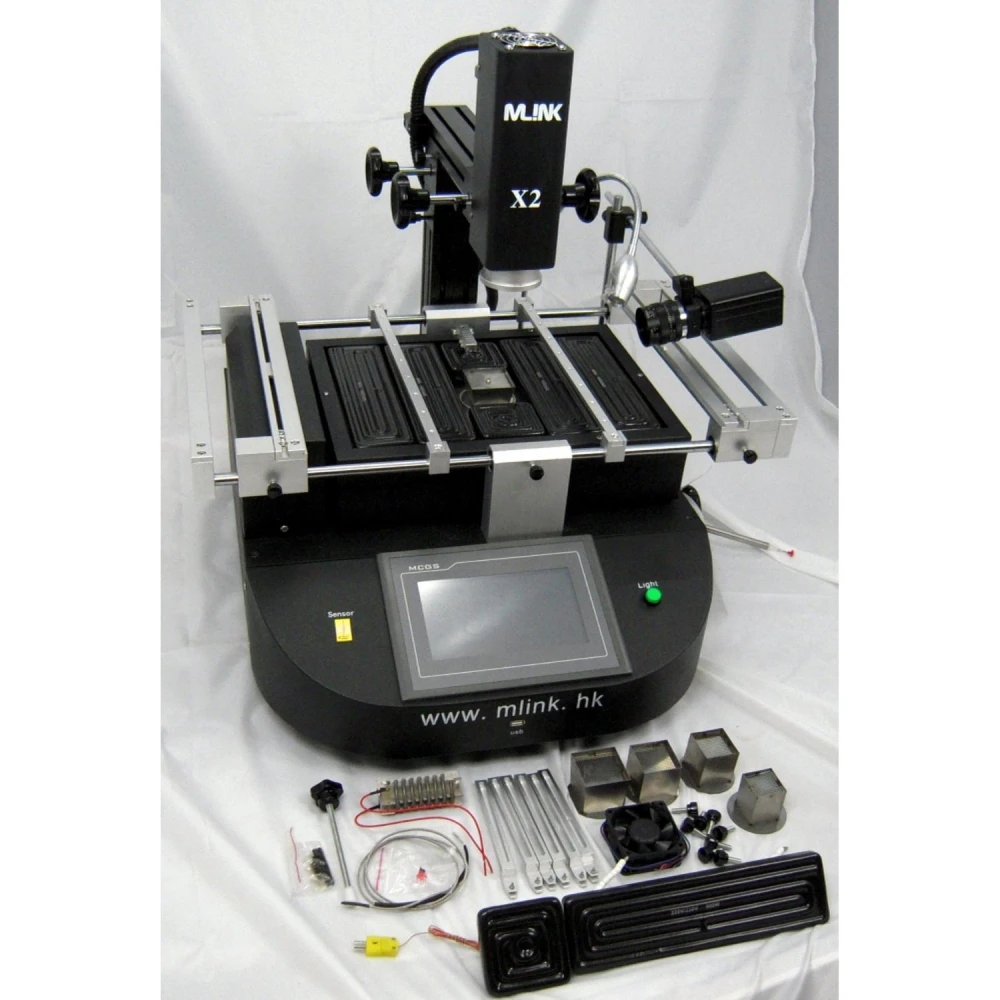

Spajkalna postaja Mlink X2 s kamero za profesionalna elektronska dela
Znamka: Mlink
DDV vključen (Brez DDV: 1.229,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 1.439,40 € | -4% |
| 10+ | 1.409,42 € | -6% |
| 20+ | 1.349,44 € | -10% |
Spajkalna postaja Mlink X2 s kamero je profesionalno orodje, zasnovano za spajkanje in odspajkanje elektronskih komponent z visoko natančnostjo in učinkovitostjo. Idealna je za popravila in BGA reballing, saj ponuja napreden nadzor temperature in pozicioniranja za zagotavljanje optimalnih rezultatov.
Glavne značilnosti:
- Natančno pozicioniranje: Opremljena je s sistemom linearnega drsenja, ki omogoča natančne nastavitve na oseh X, Y in Z ter olajša hitro in točno pozicioniranje komponent.
- Zaslon na dotik visoke ločljivosti: PLC nadzor z zaslonom na dotik iz Tajvana omogoča shranjevanje več profilov, zaščito z geslom in funkcije spreminjanja, poleg tega pa tudi takojšnjo analizo temperaturnih krivulj.
- Neodvisno ogrevanje v treh conah: Ima tri neodvisna ogrevalna območja: dva grelnika vročega zraka (800W in 1200W) ter infrardeči grelnik (2700W) za predgretje, z nadzorom temperature znotraj ±3 °C.
- Vrtljive šobe za vroč zrak: Šobe, ki se vrtijo za 360° z magnetom za enostavno namestitev in menjavo, prilagodljive glede na potrebe.
- Napreden nadzor temperature: Visoko natančen termoelement tipa K z zaprtozančnim nadzorom in samodejno kompenzacijo, upravljan prek PLC modula za natančen nadzor.
- Sistem za pozicioniranje PCB: V-utor s prilagodljivim nosilcem za zaščito plošče med segrevanjem in hlajenjem, združljiv s katero koli velikostjo BGA paketa.
- Hitro hlajenje: Močan ventilator s prečnim pretokom za hitrejše hlajenje plošče in večjo učinkovitost dela.
- Vgrajena vakuumska črpalka: Vključuje vakuumsko črpalko in zunanjo sesalno pero za hitro rokovanje s čipi.
- Alarmni in varnostni sistem: Alarm po končanem spajkanju ali odspajkanju, certifikat CE, zasilni izklop in samodejna zaščita pred pregrevanjem ter električnimi napakami.
- CCD vidni sistem: Omogoča natančen vizualni nadzor postopka spajkanja in odspajkanja BGA ter zagotavlja kakovost in natančnost dela.
Tehnične specifikacije:
| # | Parameter | Podrobnost |
|---|---|---|
| 1 | Skupna moč | 4800W |
| 2 | Zgornji grelnik | 800W |
| 3 | Spodnji grelnik | Drugi grelnik 1200W, tretji IR grelnik 2700W |
| 4 | Napajanje | AC 220V ±10%, 50/60Hz |
| 5 | Dimenzije | 635 × 600 × 560 mm |
| 6 | Pozicioniranje | V-utor, nosilec za PCB, nastavljiv v vse smeri z zunanjo univerzalno pritrditvijo |
| 7 | Nadzor temperature | Senzor tipa K, zaprta zanka, natančnost ±3°C |
| 8 | Združljiva velikost PCB | Najmanj 20 × 20 mm, največ 410 × 370 mm |
| 9 | Električna izbira | Občutljiv modul za nadzor temperature + zaslon na dotik iz Tajvana + PLC Delta |
| 10 | Neto teža | 50 kg |
Tipične uporabe:
- Popravilo in reballing BGA čipov na elektronskih ploščah.
- Spajkanje in odspajkanje elektronskih komponent v potrošniški elektroniki in avtomobilski elektroniki.
- Postopki, ki zahtevajo natančen nadzor temperature in pozicioniranja, da se preprečijo poškodbe PCB.
- Profesionalna uporaba v servisnih delavnicah za elektroniko in tehničnih servisnih centrih.
Združljivost: Združljiva je s PCB ploščami različnih velikosti od 20×20 mm do 410×370 mm in z vsemi velikostmi BGA paketov, idealna za napredno elektroniko in natančna dela.
Pomembna opomba: Ta izdelek je trenutno ni na zalogi. Lahko zahtevate obvestilo, da boste obveščeni, ko bo ponovno na voljo.
- Natančno pozicioniranje na oseh X, Y, Z s hitrimi nastavitvami
- Zaslon na dotik visoke ločljivosti s PLC nadzorom in shranjevanjem profilov
- Tri neodvisne ogrevalne cone z nadzorom ±3 °C
- Vrtljive šobe za vroč zrak 360° z magnetom za enostavno menjavo
- Termoelement tipa K z zaprtozančnim nadzorom in samodejno kompenzacijo
- V-utor s prilagodljivim nosilcem za zaščito PCB med postopkom
- Ventilator s prečnim pretokom za hitro hlajenje plošče
- Vgrajena vakuumska črpalka in sesalna pero za hitro rokovanje
- Alarmni in varnostni sistem z zasilnim izklopom in dvojno zaščito
- CCD vidni sistem za vizualni nadzor med spajkanjem in odspajkanjem
Vprašanja in odgovori kupcev
Katere so glavne prednosti dela z Estación Mlink X2 v primerjavi z drugimi podobnimi BGA postajami za predelavo?
Estación Mlink X2 izstopa po linearnem drsnem sistemu na oseh X, Y in Z, ki omogoča natančno nastavljanje in hitro pozicioniranje. Vključuje visokoločljiv zaslon na dotik za intuitiven nadzor, upravljanje profilov in zaščito z geslom. Ponuja tri neodvisne ogrevalne cone z natančnim nadzorom temperature (toleranca ±3 °C) in takojšnjo analizo toplotne krivulje, kar izboljšuje ponovljivost in omogoča prilagajanje procesov glede na komponento. V primerjavi z alternativami običajno olajša hitro menjavo šob in nastavitve ogrevanja, optimizira čas in zmanjšuje napake pri rokovanju.
Kakšne dimenzije in približno težo ima Estación Mlink X2 in kaj je vključeno v škatli ob nakupu?
Specifikacije natančnih dimenzij in teže se lahko nekoliko razlikujejo glede na serijo, vendar ima ta vrsta opreme običajno osnovo približno 600 mm x 500 mm in višino okoli 500 mm, s težo približno 30–40 kg. Tipična vsebina škatle vključuje glavno postajo, integrirano kamero, šobe za vroč zrak (več velikosti), napajalni kabel, komplet dodatnega orodja za rokovanje z BGA, navodila in osnovni komplet za vzdrževanje. Priporočljivo je potrditi posodobljen seznam pri distributerju.
Na katero napetost in električne zahteve je treba priključiti Estación Mlink X2?
Estación Mlink X2 običajno deluje s standardnim napajanjem 220 V AC, 50/60 Hz, in zahteva vtičnico z ozemljitvijo ter zmogljivostjo za obremenitve nad 2 kW v konici, odvisno od aktiviranih grelnikov. Brez ustreznega transformatorja ni združljiva z 110 V vtičnico. Uporaba stabilizatorja napetosti je priporočljiva za zaščito krmilne elektronike.
Kakšno preventivno vzdrževanje je potrebno za zagotavljanje življenjske dobe in natančnosti postaje?
Priporoča se redno čiščenje linearnih vodil in gibljivih sistemov, da se prepreči nabiranje prahu ali ostankov, preverjanje stanja šob ter letno nastavljanje/vzdrževanje temperaturnih senzorjev. Filtriranje zraka in vizualni pregled kablov ter napajalnih povezav preprečujeta prezgodnje okvare. Ključno je uporabljati samo originalne rezervne dele in upoštevati urnik, ki ga priporoča proizvajalec.
Kakšne tehnične omejitve ima glede največjih in najmanjših velikosti BGA komponent, ki jih lahko obdeluje?
Estación Mlink X2 omogoča obdelavo širokega nabora BGA komponent, običajno od ohišij 5 mm x 5 mm do celotnih plošč približno 400 mm x 400 mm. Vendar je natančna meja odvisna od priloženih šob ter zmogljivosti sistema premikanja in pritrjevanja. Obdelava bistveno manjših ali večjih komponent izven tega razpona lahko zahteva posebno dodatno opremo.
Ali je spajkalna postaja Mlink X2 s kamero na voljo za nakup?
Trenutno je spajkalna postaja Mlink X2 s kamero ni na zalogi. Lahko zahtevate obvestilo, da boste obveščeni, ko bo ponovno na voljo.
Katere velikosti PCB podpira postaja Mlink X2?
Podpira PCB plošče od najmanjše velikosti 20×20 mm do največje 410×370 mm, združljiva pa je z vsemi velikostmi BGA paketov.
Katere sisteme za nadzor temperature ima postaja?
Ima visoko natančen senzor tipa K z zaprtozančnim nadzorom in samodejno kompenzacijo, ki ga upravlja PLC modul za natančen nadzor znotraj ±3 °C.
Ali postaja vključuje sistem za vizijo pri spajkanju?
Da, ima CCD vidni sistem, ki omogoča natančno presojo postopka spajkanja in odspajkanja BGA.
Katere varnostne ukrepe ponuja postaja?
Vključuje certifikat CE, zasilni izklop, samodejno zaščito pred pregrevanjem in samodejni izklop v primeru nesreče.
