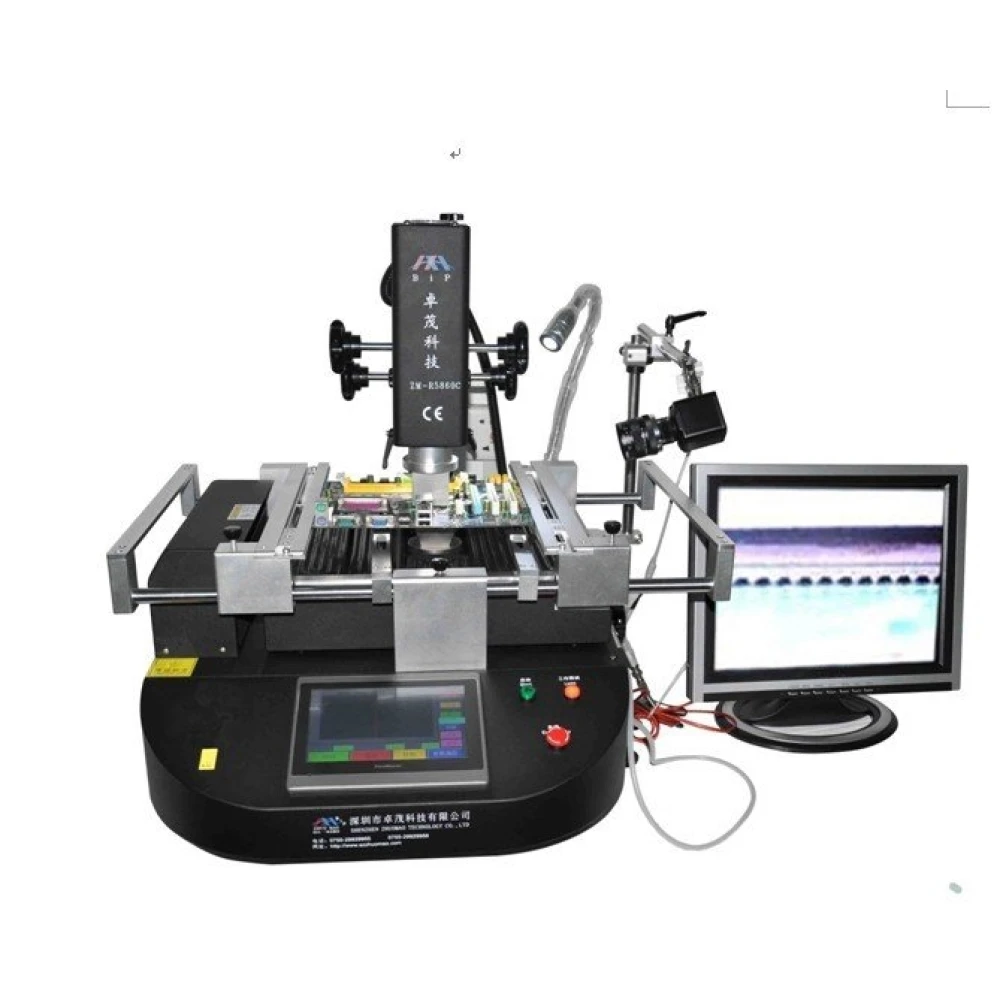

Reballing postaja Zhuomao ZM-R5860C: natančnost in napredna tehnologija za BGA
Znamka: Zhuomao
DDV vključen (Brez DDV: 1.900,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 2.225,28 € | -4% |
| 10+ | 2.178,92 € | -6% |
| 20+ | 2.086,20 € | -10% |
Reballing postaja Zhuomao ZM-R5860C je profesionalno orodje, zasnovano za visoko natančno in učinkovito delo pri BGA spajkanju in odspajkanju. Opremljena z napredno tehnologijo ta naprava olajša rework elektronskih komponent na PCB ploščah ter zagotavlja optimalne in varne rezultate.
Glavne lastnosti:
- Natančna nastavitev osi X, Y in Z: Zahvaljujoč linearnemu drsnemu sistemu omogoča hitro in natančno pozicioniranje, kar izboljša vodljivost in natančnost pri delu.
- Visokoločljivostni touchscreen: Izdelan na Tajvanu, s PLC krmiljenjem, ki omogoča shranjevanje več temperaturnih profilov, zaščito z geslom in takojšnjo analizo toplotnih krivulj.
- Tri neodvisna ogrevalna območja: Dva grelnika z vročim zrakom in en infrardeči (IR) grelnik za predgretje, s temperaturnim nadzorom znotraj ±3 °C. Zgornji grelnik je prosto nastavljiv, drugi se lahko premika navpično, IR grelnik pa ima nastavljivo moč za enakomerno segrevanje plošče.
- 360° vrtljive šobe za vroč zrak: Opremljene z magnetom za enostavno namestitev in menjavo, na voljo so tudi prilagojene možnosti.
- Visoko natančen termoelement tipa K: Sistem zaprte zanke za nadzor temperature z avtomatsko kompenzacijo in PLC modulom za natančen nadzor.
- Pozicionirni sistem z V-režo: Prilagodljiv nosilec za PCB, ki ščiti pred deformacijami med segrevanjem ali hlajenjem, primeren za katero koli velikost BGA paketa.
- Močan ventilator s prečnim pretokom: Hitro hladi ploščo za večjo učinkovitost. Vključuje vgrajeno vakuumsko črpalko in sesalni svinčnik za hitro rokovanje s čipi.
- Alarmi in varnost: Signalizacija ob zaključku postopkov spajkanja in odspajkanja, certifikat CE, gumb za zaustavitev v sili, samodejni izklop v primeru nesreče in dvojna zaščita pred pregrevanjem.
- CCD vizijski sistem: Omogoča natančen vizualni nadzor procesa taljenja med BGA spajkanjem in odspajkanjem.
Tehnične specifikacije:
| Parameter | Podrobnost |
|---|---|
| Skupna moč | 4800W |
| Zgornji grelnik | 800W |
| Spodnji grelniki | Drugi grelnik 1200W, tretji IR grelnik 2700W |
| Napajanje | AC220V ±10%, 50/60Hz |
| Dimenzije | 635 × 600 × 560 mm |
| Pozicioniranje | V-reža z univerzalnim nastavljivim nosilcem za PCB |
| Nadzor temperature | Senzor tipa K, zaprta zanka, natančnost ±3°C |
| Največja velikost PCB | 410 × 370 mm |
| Najmanjša velikost PCB | 20 × 20 mm |
| Električni modul | Občutljiv modul za nadzor temperature + touchscreen (Tajvan) + PLC Delta |
| Neto teža | 50 kg |
Tipična uporaba:
Idealna za servise elektronskih popravil, razvojne laboratorije in proizvodnjo, kjer je potrebno popravilo ali reballing BGA čipov na PCB ploščah. Njen napreden sistem toplotnega nadzora in pozicioniranja omogoča visoko natančno spajkanje in odspajkanje ter zmanjšuje tveganje poškodb komponent.
Združljivost: Združljiva s širokim naborom velikosti PCB plošč in BGA paketov, zahvaljujoč nastavljivemu nosilcu in neodvisnemu temperaturnemu nadzoru v več območjih.
Stanje izdelka: Trenutno ni na zalogi. Za razpoložljivost se obrnite na našo službo za pomoč strankam.
- Natančna nastavitev osi X-Y-Z z linearnim drsnim sistemom
- Visokoločljivostni touchscreen s PLC nadzorom in shranjevanjem profilov
- Tri neodvisna ogrevalna območja z nadzorom ±3 °C
- 360° vrtljive šobe za vroč zrak z magnetom za enostavno menjavo
- Termoelement tipa K z zaprto zanko in avtomatsko kompenzacijo
- Nosilec z V-režo za zaščito in univerzalno prilagoditev PCB
- Ventilator s prečnim pretokom in vgrajena vakuumska črpalka za večjo učinkovitost
- Procesni alarmi, certifikat CE in dvojna zaščita pred pregrevanjem
- CCD vizijski sistem za vizualni nadzor pri spajkanju in odspajkanju
- Kompaktne dimenzije in 50 kg teže za stabilnost in mobilnost
Vprašanja in odgovori kupcev
Katere toplotne in krmilne natančnosti lahko zagotavlja ogrevalni sistem in kakšne so varne meje delovanja?
Sistem Zm-R5860c med postopkom nadzoruje temperaturo v 3 ogrevalnih conah s toleranco ±3 °C. Priporočena zgornja meja za vroč zrak je 400 °C, kar je uporabno za večino spajkanj brez svinca. IR preheater je nastavljiv in pomaga preprečevati lokalno pregrevanje. Ključno je upoštevati priporočene profile za posamezen chip in spajko.
Kakšna preventivna vzdrževalna dela zahteva postaja in kateri deli so najbolj podvrženi obrabi?
Osnovno vzdrževanje vključuje redno čiščenje šob in filtrov, preverjanje električnih povezav ter pregled sistema premikanja X-Y-Z, da se prepreči nabiranje umazanije. Šobe, zračni filtri in grelni elementi lahko po daljši uporabi zahtevajo zamenjavo. Zhuomao in distributerji imajo običajno na voljo rezervne dele.
Katere prednosti prinaša sistem upravljanja z zaslonom na dotik pri postaji Zhuomao Zm-R5860c v primerjavi z modeli s klasičnim ročnim upravljanjem?
Visokoločljivostni zaslon na dotik omogoča shranjevanje več temperaturnih profilov, ponuja zaščito z geslom in olajša takojšnjo analizo toplotnih krivulj. To optimizira menjavo nastavitev, pospeši ponavljajoče se delovne procese in zmanjša možnost človeške napake v primerjavi z ročnim upravljanjem. Poleg tega je digitalno shranjevanje programov prednost v standardiziranih proizvodnih procesih.
Kakšne so dimenzije in skupna teža postaje Zm-R5860c ter kaj vključuje vsebina škatle?
Po navedbah proizvajalca je postaja približno 740 mm dolga, 670 mm široka in 570 mm visoka, ocenjena teža pa je 70 kg. Škatla vključuje glavno enoto, komplet šob za vroč zrak, osnovni komplet dodatkov (kot so klešče in palice), uporabniški priročnik in napajalne kable. Priporočljivo je, da natančen seznam preverite pri prodajalcu.
Kakšen razpon elektronskih komponent ali čipov lahko postaja obdeluje glede na velikost in tip z ustrezno natančnostjo?
Zhuomao Zm-R5860c lahko obdeluje širok nabor CI tipa BGA, CSP, QFP in SMD. Običajno podpira komponente od približno 2 mm do plošč velikosti 410 x 370 mm, z visoko natančno fino nastavitvijo v oseh X, Y in Z. Natančna najmanjša in največja velikost je lahko odvisna od uporabljenega kompleta šob in pritrdil.
Kakšna je skupna moč reballing postaje Zhuomao ZM-R5860C?
Skupna moč je 4800W, razdeljena na tri ogrevalna območja za učinkovit toplotni nadzor.
Kakšno največjo velikost PCB plošče lahko obdeluje ta postaja?
Obdeluje PCB plošče do 410×370 mm, najmanjša velikost pa je 20×20 mm.
Ali ima postaja zaščito pred pregrevanjem?
Da, ima dvojno zaščito pred pregrevanjem in samodejni izklop v primeru nesreče.
Ali je mogoče shranjevati temperaturne profile?
Da, touchscreen in PLC nadzor omogočata shranjevanje več skupin temperaturnih profilov za različne postopke.
Kakšne sisteme pozicioniranja vključuje?
Vključuje sistem z V-režo in univerzalnim nastavljivim nosilcem za preprečevanje deformacij PCB med segrevanjem.
