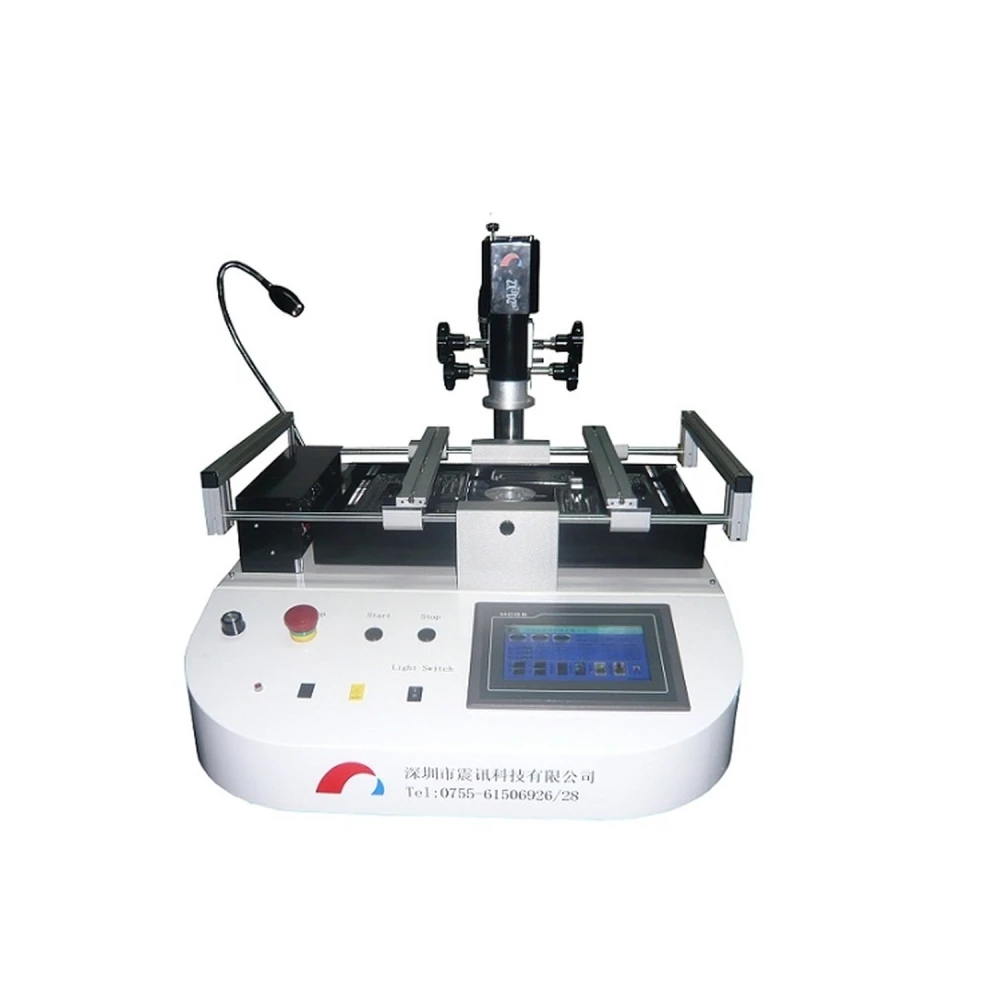

Reballing postaja Zhenxun ZX-D2 za profesionalno BGA spajkanje
Znamka: ZHENXUN
DDV vključen (Brez DDV: 1.450,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 1.698,24 € | -4% |
| 10+ | 1.662,86 € | -6% |
| 20+ | 1.592,10 € | -10% |
Reballing postaja Zhenxun ZX-D2 je profesionalno orodje, zasnovano za reballing in popravilo BGA komponent na tiskanih vezjih (PCB). Ta postaja izstopa z naprednim sistemom nadzora temperature in robustno zasnovo, ki zagotavlja natančnost in stabilnost med postopkom spajkanja.
Glavne značilnosti:
- Uporabniški vmesnik s PLC, ki prikazuje dejansko temperaturo treh con in omogoča izvoz temperaturnih profilov.
- Tri neodvisne temperaturne cone: zgornji in spodnji grelec z vročim zrakom ter infrardeča cona za predgretje.
- Nadzor temperature v 9 naraščajočih in padajočih segmentih, z možnostjo shranjevanja do 40 temperaturnih profilov.
- Neodvisen PID sistem za vsako cono, ki zagotavlja stabilnejši in natančnejši nadzor procesa segrevanja.
- Podpora v spodnji in infrardeči grelni coni za preprečevanje deformacije območja spajkanja.
- Ventilator za hlajenje po spajkanju za optimalen zaključek na PCB plošči.
- Zaščita z geslom za parametre temperaturnega profila, kar zagotavlja varnost in nadzor.
- Vključuje različne šobe za vroč zrak v več velikostih, z možnostjo prilagoditve glede na specifične zahteve.
- Vgrajena vakuumska črpalka, zato ni potrebe po zunanjih plinskih virih.
Tehnične specifikacije:
- Največja velikost PCB: 500 × 300 mm
- Debelina PCB: 0.1 do 5 mm
- Nadzor temperature: Termočlen tipa K z zaprtozančnim PID nadzorom
- Način pozicioniranja PCB: Zunanji
- Spodnje predgretje: Infrardeče 2400W
- Glavna grelca (zgornji in spodnji): Vroč zrak 800W + 800W
- Napajanje: Enofazno 220V, 50/60Hz, 4.0KVA
- Dimenzije: 650 × 700 × 550 mm
- Približna teža: 47 kg
Tipična uporaba:
Ta postaja je idealna za tehnike in strokovnjake, ki delajo pri popravilu in vzdrževanju elektronskih plošč z BGA komponentami. Zaradi natančnega nadzora temperature v več conah je primerna za postopke reballinga, spajkanja in odspajkanja, pri čemer zagotavlja visoko kakovostne rezultate in zmanjšuje tveganje poškodb plošč.
Združljivost:
Združljiva je s PCB ploščami navedene velikosti in debeline ter primerna za širok nabor BGA komponent. Vgrajena vakuumska črpalka olajša uporabo brez potrebe po dodatni plinski opremi.
- PLC vmesnik z nadzorom in prikazom temperature v treh conah
- Tri neodvisne grelne cone: vroč zrak in infrardeče predgretje
- Shranjevanje do 40 temperaturnih profilov s PID nadzorom
- Podpora za preprečevanje deformacije v območju spajkanja
- Ventilator za hlajenje za boljši zaključek spajkanja
- Vgrajena vakuumska črpalka, brez potrebe po zunanjih plinskih virih
- Vključuje več šob za vroč zrak, prilagodljive
- Primerno za PCB plošče do 500×300 mm in debeline 0.1 do 5 mm
- Enofazno napajanje 220V, 4.0KVA
- Kompaktne dimenzije in približna teža 47 kg
Vprašanja in odgovori kupcev
Katere prednosti prinaša neodvisni nadzor treh temperaturnih con v primerjavi z reballing postajami z eno samo cono?
Neodvisni nadzor treh con (zgornja, spodnja in predgretje z IR) omogoča natančnejše in enakomernejše segrevanje, zmanjšuje toplotni stres na PCB in zmanjšuje tveganje poškodb ali deformacij komponent. V primerjavi s tem imajo postaje z eno cono običajno večjo toplotno variabilnost in manjšo prilagodljivost za kompleksne ali večslojne plošče.
Kakšne so natančne dimenzije in teža Zhenxun ZX-D2 ter kaj točno je vključeno v paket?
Dimenzije Zhenxun ZX-D2 so 650 mm dolžine, 700 mm širine in 550 mm višine; približna teža je 47 kg. Običajno vključuje postajo, komplet šob za vroč zrak različnih velikosti, nosilce za PCB in uporabniški priročnik. Razpoložljivost posameznih dodatkov se lahko razlikuje glede na distribucijo.
Katere električne zahteve potrebuje postaja za pravilno delovanje in kakšne tolerance ponuja glede napetosti in frekvence?
Postaja deluje z enofaznim napajanjem 220 V AC, sprejema frekvenco 50/60 Hz in zahteva največjo moč 4,0 kVA. Njene komponente prenesejo manjša tipična odstopanja omrežja (±10 % napetosti), vendar je stabilno napajanje priporočljivo za preprečevanje napak pri segrevanju.
Kakšno redno vzdrževanje je priporočljivo za zagotavljanje toplotne stabilnosti in zanesljivega delovanja postaje?
Priporoča se redno čiščenje šob za zrak, pregled filtra in stanja ventilatorjev ter kalibracija senzorja tipa K glede na uporabo. Preverjanje kabelskih povezav in odsotnosti ovir v prezračevalnih območjih zagotavlja stabilnost toplotnih ramp in podaljšuje življenjsko dobo opreme.
Ali obstaja združljivost ali omejitve pri delu s PCB-ji različnih debelin in kakšni so dovoljeni razponi?
ZX-D2 omogoča delo s PCB-ji debeline od 0,1 mm do 5 mm, kar pokriva večino potrošniških in profesionalnih plošč. Pri skrajnih debelinah je treba prilagoditi nosilce in toplotno krivuljo ter zagotoviti, da dimenzije (do 500 × 300 mm) ne presegajo uporabnega območja.
Kakšno največjo velikost PCB podpira reballing postaja Zhenxun ZX-D2?
Podpira PCB plošče do velikosti 500×300 mm.
Kakšen sistem nadzora temperature uporablja ta postaja?
Uporablja PID nadzor s termočlenom tipa K v zaprti zanki za natančen nadzor.
Ali postaja potrebuje zunanji plinski vir?
Ne, ima vgrajeno vakuumsko črpalko, zato ne potrebuje zunanjih plinskih virov.
Koliko temperaturnih profilov lahko shrani postaja?
Lahko shrani do 40 različnih temperaturnih profilov.
Katere metode segrevanja uporablja postaja?
Za glavno zgornje in spodnje segrevanje uporablja vroč zrak, za spodnje predgretje pa infrardeče segrevanje.
