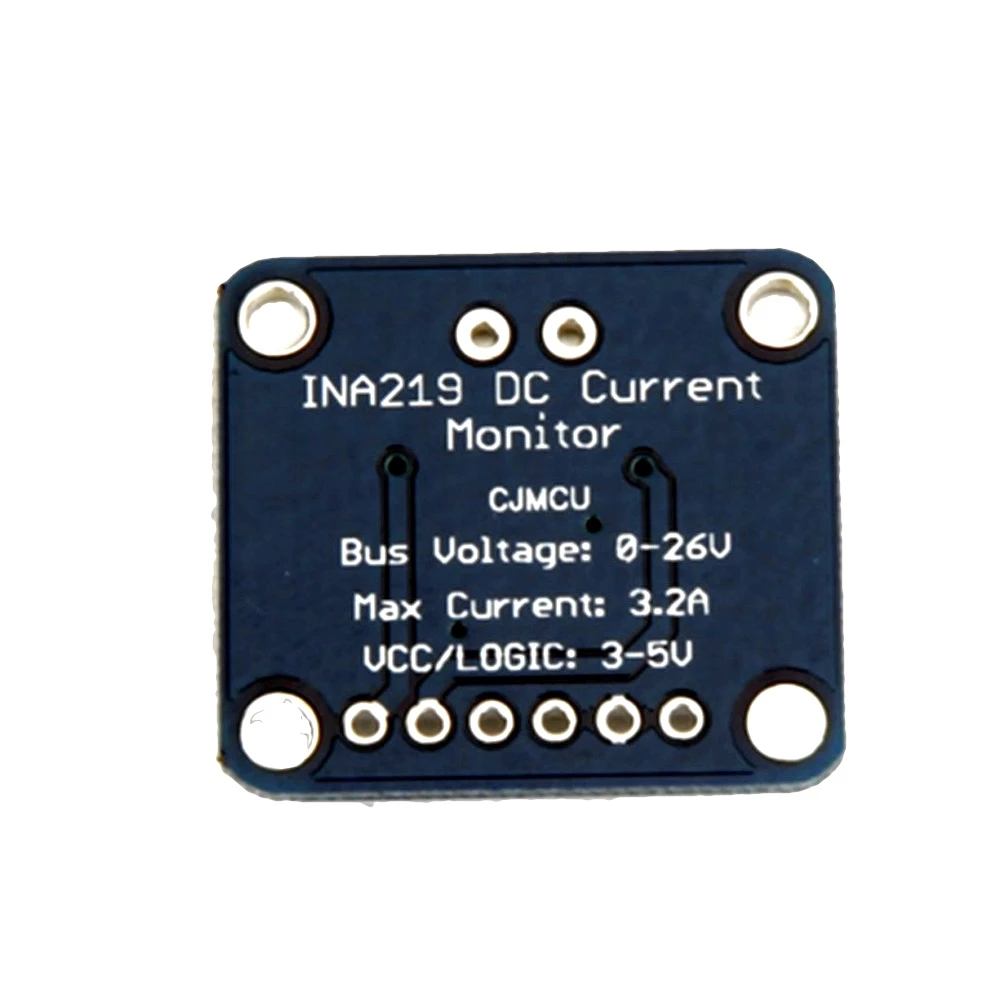

Tokovni senzor INA219 I2C MCU-219 za dvosmerno spremljanje energije
Znamka: satkit
3,66€
DDV vključen (Brez DDV: 3,00 €)
Omejena zaloga
Standardna dostava
Pet, Maj 1 - Tor, Maj 5
Ekspresna dostava
Sre, Apr 29 - Čet, Apr 30
Vračila v 30 dneh
Brezplačna vračila v 30 dneh
Varna transakcija
Share:
Brezplačna dostava
Dostava od 4,99€
Enostavna vračila
30-dnevna politika vračil
Varno plačilo
100% varen zaključek nakupa
Garancija kakovosti
Samo originalni izdelki
Tokovni senzor INA219 I2C MCU-219 je elektronski modul, zasnovan za natančno merjenje napetosti in toka v sistemih enosmernega toka (DC). Ta senzor uporablja chipset INA219B-IC in komunicira prek protokola I2C, kar olajša integracijo v elektronske projekte in projekte Arduino.
Zaradi zmožnosti merjenja napetosti do 26 V in dvosmernih tokov je popoln za aplikacije, kot so spremljanje baterij, sončni sistemi in kateri koli projekt, ki zahteva natančen nadzor porabe energije.
Glavne značilnosti
- Chipset: INA219B-IC za natančno merjenje toka in napetosti.
- Delovna napetost: Združljiv s 3.3V in 5V.
- Merilni upor: 0.1 Ohm, 1% tolerance, 2W.
- Največja merilna napetost: do 26 V.
- Dimenzije: 25 x 22 x 12 mm, kompakten in enostaven za integracijo.
- Povezljivost: Protokol I2C za enostavno komunikacijo z mikrokrmilniki.
- Priložena dodatna oprema: 6-pinski header in 3.5 mm PCB priključni blok za varne povezave.
Tipične uporabe
Ta senzor je idealen za elektronske projekte, ki zahtevajo spremljanje energije v realnem času, zlasti v sistemih, ki temeljijo na Arduino. Pogosto se uporablja za:
- Merjenje toka in napetosti v polnilnih baterijah.
- Spremljanje sončnih panelov in fotovoltaičnih sistemov.
- Robotske in avtomatizacijske projekte, ki potrebujejo nadzor porabe energije.
- Elektronsko merilno opremo in razvoj prototipov.
Združljivost
MCU-219 je združljiv z večino mikrokrmilnikov, ki podpirajo komunikacijo I2C, vključno z Arduino, Raspberry Pi in drugimi vgrajenimi sistemi. Njegova kompaktna zasnova omogoča enostavno integracijo v preizkusne plošče in DIY projekte.
Opomba: Ta izdelek je trenutno razprodan. Priporočamo, da si ogledate podobne alternativne izdelke v naši kategoriji senzorjev za Arduino.
- Chipset INA219B-IC za natančno merjenje toka in napetosti
- Združljiv z delovno napetostjo 3.3V in 5V
- Merilni upor 0.1 Ohm z 1% tolerance in 2W
- Največja merilna napetost do 26 V
- Kompaktne dimenzije 25x22x12 mm
- Komunikacija prek protokola I2C za enostavno integracijo
- Vključuje 6-pinski header in 3.5 mm PCB priključni blok
Vprašanja in odgovori kupcev
Kakšno napetostno in tokovno območje lahko meri modul MCU-219 z INA219?
Modul lahko meri napetosti do 26 V DC in tokove, določene z uporom shunt 0,1 Ω, 2 W, kar običajno ustreza največ približno 2 A, odvisno od toplotne disipacije in dopustnega padca napetosti.
Kaj natančno je vključeno v paket in kakšne so dimenzije senzorja?
Paket vključuje ploščico s senzorjem INA219, že nameščenim na njej, 6-pinski header (za protoboard ali druge priključke) in 3,5 mm PCB terminalni blok. Dimenzije so 25 mm x 22 mm x 12 mm.
S katerimi mikrokrmilniki je MCU-219 združljiv in kakšno napetost potrebuje za napajanje modula?
MCU-219 je združljiv z mikrokrmilniki, ki podpirajo I2C/IIC, kot so Arduino, ESP32, Raspberry Pi in združljive naprave. Napaja se lahko s 3,3 V ali 5 V, odvisno od gostiteljskega sistema.
Ali je za namestitev senzorja in zagotavljanje natančnih meritev potreben poseben postopek?
Priporočljivo je trdno prispajkati header in terminale ter senzor namestiti čim bližje merilni točki, da se zmanjšajo padci napetosti. Pomembno je, da so povezave kratke in dobro izolirane od električnega okolja.
Katere so glavne razlike med MCU-219 in drugimi tokovnimi senzorji, kot je ACS712?
MCU-219 uporablja diferencialno merjenje z uporom shunt, kar zagotavlja večjo natančnost pri nizkih vrednostih (±1 %) ter podpira dvosmerno spremljanje in višje napetosti (do 26 V), medtem ko ACS712 uporablja Hallov učinek, ima manjšo ločljivost pri nizkih tokovih in omejuje napetost na 5 V.
Za kaj je namenjen tokovni senzor INA219 I2C MCU-219?
Namenjen je natančnemu merjenju napetosti in toka v sistemih enosmernega toka ter omogoča spremljanje porabe energije v elektronskih projektih.
Ali je združljiv z Arduino?
Da, senzor uporablja komunikacijo I2C, zato je združljiv z Arduino in drugimi mikrokrmilniki, ki podpirajo ta protokol.
Kakšen je največji razpon napetosti, ki ga lahko meri?
Lahko meri napetosti do 26 V v enosmernem toku.
Kaj je vključeno v dobavo izdelka?
Vključuje 6-pinski header in 3.5 mm PCB priključni blok za lažjo povezavo na preizkusnih ploščah.
Ali je izdelek na voljo za takojšen nakup?
Trenutno je izdelek razprodan. Priporočamo ogled alternativnih izdelkov v kategoriji senzorjev za Arduino.
