MAX31855 termoparni ojačevalnik za Arduino s SPI vmesnikom

MAX31855 termoparni ojačevalnik za Arduino je napredna rešitev za merjenje temperature s termoelementi tipa K in predstavlja učinkovito nadgradnjo modela MAX6675. Ta priključna plošča vključuje čip MAX31855K, ki ima notranjo kompenzacijo hladnega spoja za natančne in zanesljive odčitke tudi v zahtevnih okoljih.

Ta plošča je zasnovana za enostavno povezavo in uporabo z mikrokontrolerji, posebej z Arduino, prek SPI vmesnika, ki za komunikacijo potrebuje le tri digitalne pine. Poleg tega ne potrebuje analognega vhoda, kar razširja združljivost z različnimi napravami.

• Vgrajen čip MAX31855K: Samodejno izvaja pretvorbo in kompenzacijo hladnega spoja.
• Napajanje: Deluje z napetostjo od 3.3 do 5 V, združljivo z večino plošč Arduino.
• Vgrajene komponente: 3.3 V regulator, 10uF obvodni kondenzatorji in vezja za prilagajanje nivojev za stabilnost in natančnost.

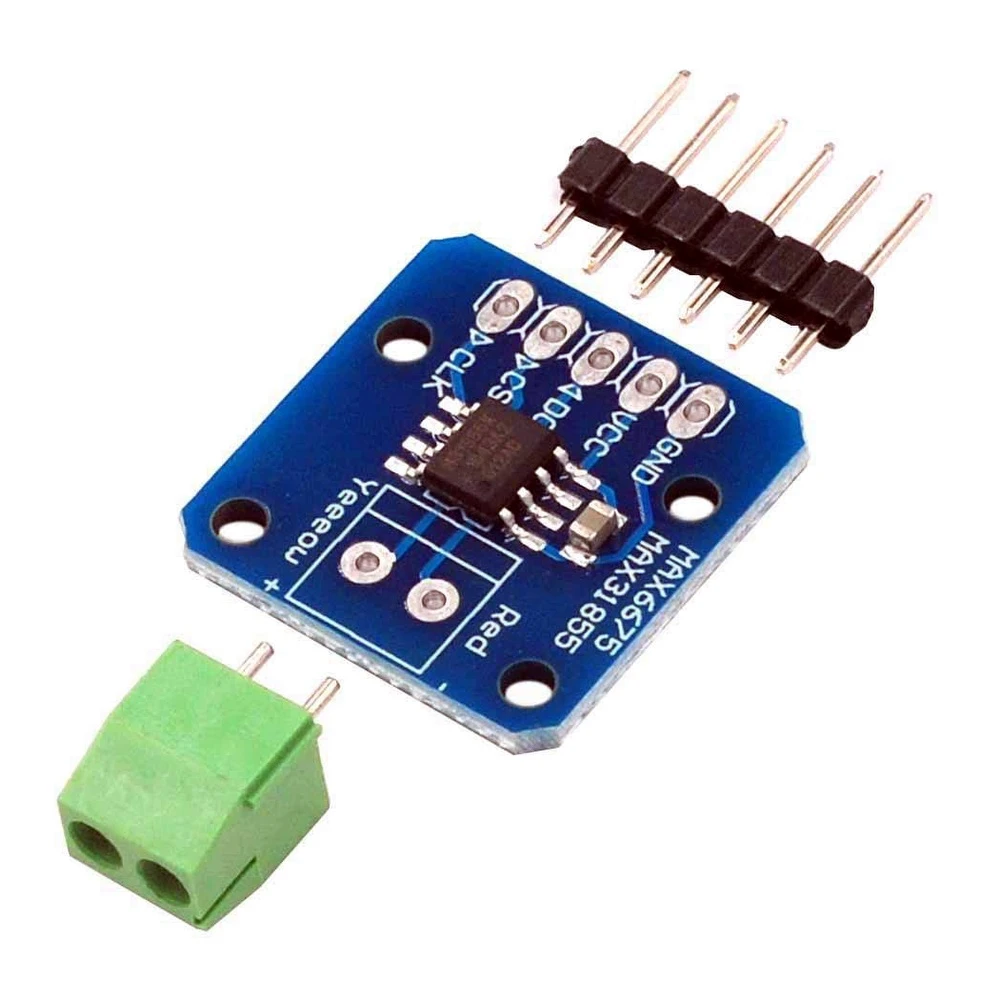

• Enostavna povezljivost: Vključuje 2-polni priključni blok za termoelement in pin header za priklop na prototipne ali perforirane plošče.
• Združljivost: Samo za termoelemente tipa K; ni združljivo z drugimi tipi.
• Temperaturno območje: 0 do 1024 °C z ločljivostjo 0.25 °C.
• Uporaba: Idealno za industrijsko uporabo, gospodinjske aparate in HVAC sisteme.

Za tiste, ki potrebujejo podporo za druge vrste termoelementov, je priporočljiva ojačevalna plošča MAX31856, ki je univerzalna in jo je mogoče programsko nastaviti za več tipov prek Arduino programske opreme.

Plošča MAX31855 za Arduino je popolna za projekte, ki zahtevajo natančno merjenje temperature s termoelementi tipa K, saj zaradi SPI vmesnika in kompaktne zasnove olajša integracijo z elektronskimi sistemi in mikrokontrolerji.

Arduino knjižnico za to napravo lahko najdete v uradnem repozitoriju: https://github.com/adafruit/MAX6675-library

• Združljivo izključno s termoelementi tipa K
• SPI vmesnik uporablja 3 digitalne pine za komunikacijo
• Napajanje 3.3 do 5 V, združljivo z Arduino
• Vključuje 3.3 V regulator in obvodne kondenzatorje za stabilnost
• Temperaturno območje 0 do 1024 °C z ločljivostjo 0.25 °C
• 2-polni priključni blok za povezavo termoelementa
• Idealno za industrijske aplikacije, gospodinjske aparate in HVAC
• Sestavljena in preizkušena plošča, pripravljena za takojšnjo uporabo
