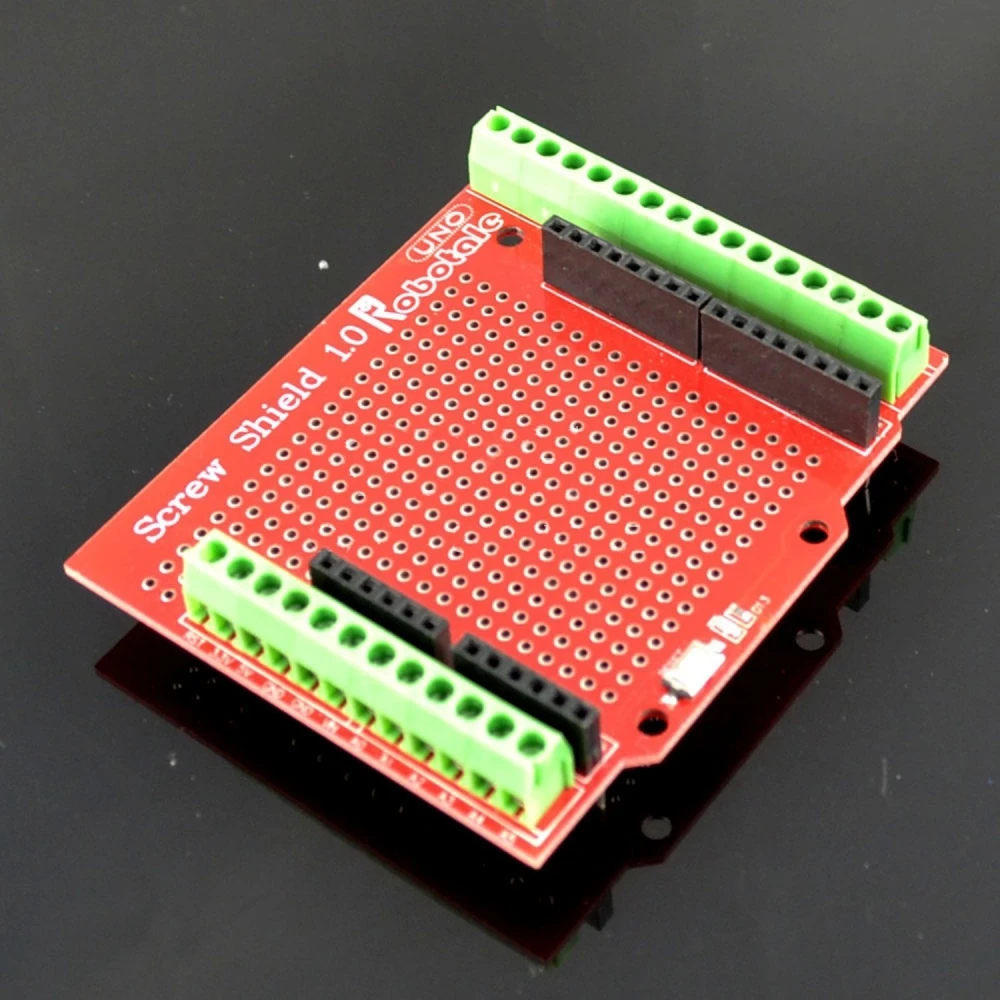

Proto Screw Shield z vijačnimi terminali za Arduino UNO in MEGA2560
Znamka: satkit
6,10€
DDV vključen (Brez DDV: 5,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 5,86 € | -4% |
| 10+ | 5,55 € | -9% |
| 20+ | 4,88 € | -20% |
Na zalogi - Odpošljemo takoj
Standardna dostava
Sre, Apr 29 - Pet, Maj 1
Ekspresna dostava
Pon, Apr 27 - Tor, Apr 28
Vračila v 30 dneh
Brezplačna vračila v 30 dneh
Varna transakcija
Share:
Brezplačna dostava
Dostava od 4,99€
Enostavna vračila
30-dnevna politika vračil
Varno plačilo
100% varen zaključek nakupa
Garancija kakovosti
Samo originalni izdelki
Proto Screw Shield je razširitvena plošča, zasnovana za lažje in varnejše električne povezave v projektih z Arduino UNO in MEGA2560. Zahvaljujoč vijačnim priključnim sponkam omogoča pritrditev debelejših kablov od tistih, ki se običajno uporabljajo pri prototipiranju, zato je idealen za industrijske aplikacije, avtomatizacijo in končne izdelke.
Ključne lastnosti:
- Varna povezava z vijaki: Kabli so trdno pritrjeni z vijaki v podnožjih, kar zagotavlja stabilno povezavo, odporno na vibracije.
- Standardni terminali 3,81 mm: Združljivi s ploščama Arduino UNO in MEGA2560, kar zagotavlja največjo združljivost.
- Široko območje I/O povezav: Omogoča enostavno povezavo več naprav in senzorjev.
- Dvostransko območje za prototipiranje: Omogoča montažo in spajkanje komponent neposredno na ploščo za razvoj prilagojenih vezij.
- Jasna oznaka pinov: Omogoča enostavno prepoznavanje vsake povezave in preprečuje napake.
- Ženski pini za zlaganje drugih Shieldov: Združljivo z drugimi moduli za razširitev funkcionalnosti.
- Gumb za reset in LED na pinu D13: Vgrajeni funkciji za lažje testiranje in ponovni zagon.
- Odprtine za pritrditev: Omogočajo pritrditev Shielda na ploščo Arduino z vijaki za večjo stabilnost.
Tipična uporaba: Idealno za razvijalce in strokovnjake, ki potrebujejo robustno rešitev za prototipiranje in montažo v projektih elektronike, industrijske avtomatizacije in končnih izdelkov, ki zahtevajo varne in trajne povezave.
Združljivost: Združljivo izključno s ploščami Arduino UNO in MEGA2560, kar zagotavlja popolno prileganje in polno funkcionalnost.
Vsebina paketa:
- 1 kos Proto Screw Shield z vijačnimi priključnimi terminali za Arduino UNO in MEGA2560.
- Vijačni priključni terminali za varno in stabilno povezavo
- Združljivo z Arduino UNO in MEGA2560
- Standardni terminali 3,81 mm za največjo združljivost
- Dvostransko območje za prototipiranje za neposredno spajkanje
- Ženski pini za zlaganje drugih Shieldov ali razširitev
- Vključuje gumb za reset in LED na pinu D13
- Odprtine za pritrditev z vijaki na Arduino
- Idealno za industrijske projekte in avtomatizacijo
Vprašanja in odgovori kupcev
Katere prednosti ponuja Proto Screw Shield v primerjavi s standardnimi prototipnimi shieldi brez vijačnih sponk?
Proto Screw Shield omogoča pritrditev kablov z vijačnimi priključki, kar izboljša mehansko in električno varnost v primerjavi s klasičnimi headerji. Ta funkcija omogoča uporabo kablov večjega preseka, kar je uporabno v industrijskih okoljih ali prototipih, izpostavljenih vibracijam. Glavna slabost je nekoliko večja velikost in manjša hitrost priklapljanja/odklapljanja v primerjavi s standardnimi jumperji.
Kateri so glavni materiali, mere in teža shielda?
Shield je izdelan iz dvostranskega PCB-ja iz steklenih vlaken FR4, standardnih vijačnih priključkov 3,81 mm, ženskih pinov in osnovnih komponent (gumb, LED). Tipične mere so 70 mm x 54 mm x 20 mm (nameščen), približna teža pa 40 g. Glede na serijo lahko pride do manjših odstopanj.
Kakšno združljivost ima ta shield z drugimi različicami Arduino ali kloni?
Shield se neposredno namesti na originalne ali klonirane plošče Arduino UNO in MEGA2560, če upoštevajo enako razporeditev pinov. Fizično ni združljiv s ploščami drugačnega formata (na primer Nano, Leonardo, Due) brez posebnih adapterjev.
Katere ukrepe je treba upoštevati za ohranjanje dobre prevodnosti in trajnosti vijačnih priključkov?
Priporočamo, da ne puščate predolgih ogoljenih kablov in da redno preverjate zategnjenost vijakov, da preprečite slab stik ali rahljanje zaradi vibracij. Za agresivna okolja svetujemo občasno čiščenje kontaktov in izogibanje dolgotrajni vlagi, saj so vijaki iz ponikljanega jekla in lahko ob neposredni izpostavljenosti zarjavijo.
Ali Proto Screw Shield izpolnjuje kakšne električne ali varnostne standarde in ali obstajajo nadomestni deli, če se priključki poškodujejo?
Izdelek je namenjen prototipiranju in izobraževanju, zato nima posebnih certifikatov (kot sta CE ali RoHS, zagotovljena s strani proizvajalca). Vijačni priključki so standardni deli 3,81 mm, ki jih je mogoče enostavno zamenjati z nadomestnimi deli iz splošne elektronike. Če izvajate zamenjavo, preverite datasheet priključkov za natančne prilagoditve.
S katerimi ploščami Arduino je združljiv Proto Screw Shield?
Združljiv je izključno s ploščami Arduino UNO in MEGA2560.
Ali lahko s tem Shieldom uporabljam debelejše kable?
Da, zahvaljujoč vijačnim priključnim terminalom omogoča pritrditev debelejših kablov kot pri tradicionalnem prototipiranju.
Ali vključuje območje za prototipiranje?
Da, ima dvostransko območje za prototipiranje za montažo in spajkanje komponent neposredno.
Ali je Shield mogoče pritrditi na ploščo Arduino?
Da, ima odprtine za pritrditev z vijaki, da se Shield pritrdi na ploščo Arduino.
Kaj je vključeno v paket?
Paket vključuje 1 kos Proto Screw Shield z vijačnimi priključnimi terminali.
