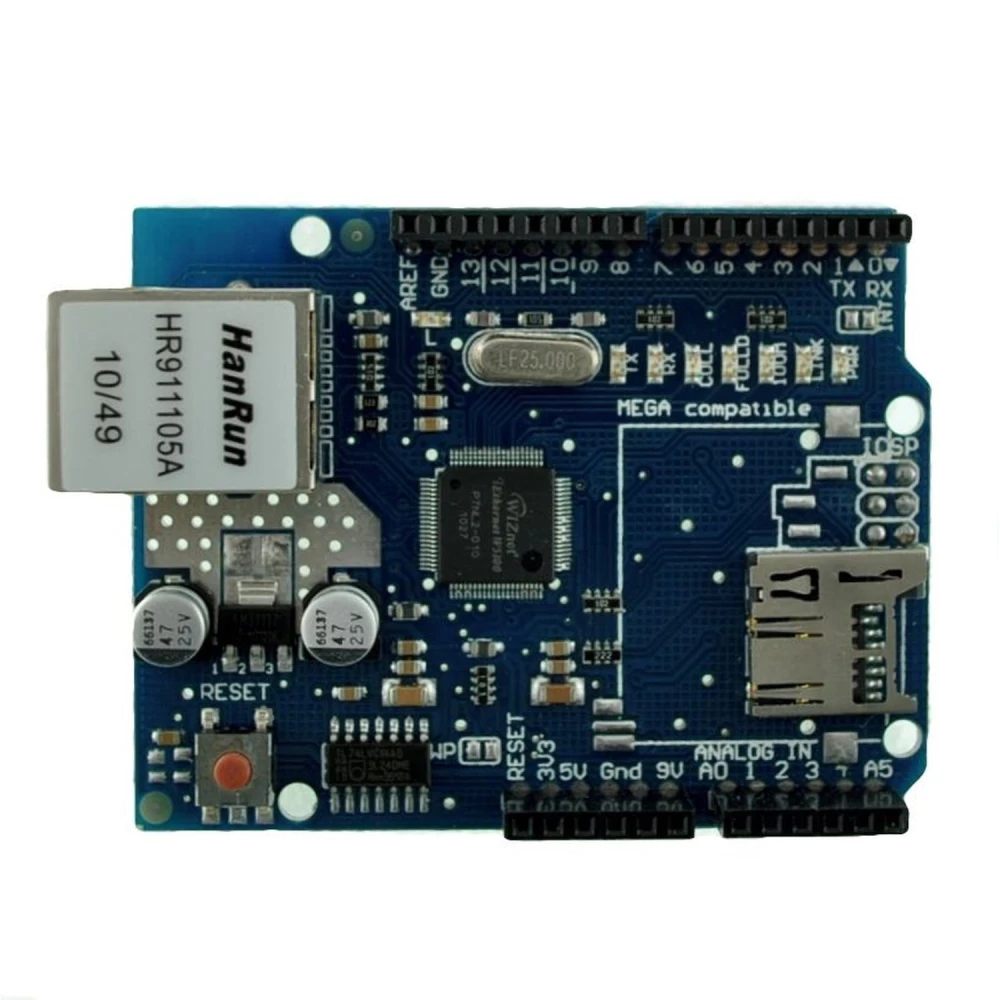

Ethernet Shield W5100 za Arduino je razširitvena plošča, zasnovana za popolno združljivost s ploščami Arduino UNO in MEGA, ki omogoča preprosto in učinkovito povezavo v Ethernet omrežja. Ta shield je idealen za projekte, ki zahtevajo omrežno komunikacijo, kot so vdelani spletni strežniki ali spletni odjemalci.

Zahvaljujoč priloženi knjižnici lahko omrežje konfigurirate prek programske opreme, kar olajša prilagoditev različnim okoljem in lokalnim omrežjem. Poleg tega ta izboljšana različica vključuje režo za pomnilniške kartice micro-SD, ki omogoča shranjevanje in strežbo datotek neposredno s shielda ter tako razširja možnosti vaših projektov.

Glavne lastnosti:

Združljivo s ploščami Arduino UNO in MEGA.
Vključuje režo za kartico micro-SD za shranjevanje in vdelani spletni strežnik.
Samodejni reset krmilnik za čip W5100, ki zagotavlja zanesljiv zagon brez ročnega ponovnega zagona.
Komunikacija prek vodila SPI skozi priključek ICSP.
Izključna uporaba določenih digitalnih pinov: 11, 12, 13 (Duemilanove) ali 50, 51, 52 (MEGA) za SPI; pin 10 za izbiro W5100 in pin 4 za micro-SD.

Tipična uporaba:

Ustvarjanje vdelanih spletnih strežnikov za projekte IoT.
Povezava Arduina z lokalnimi omrežji za pošiljanje ali prejemanje podatkov.
Shranjevanje in strežba datotek s priložene kartice micro-SD.

Združljivost in opombe:

Plošča Arduino ni vključena in jo je treba kupiti posebej.
Vodilo SPI je deljeno med čipom W5100 in kartico micro-SD, zato se lahko uporablja le eden naenkrat; to je treba upravljati v kodi.
Pri Arduino MEGA je treba pin SS (53) nastaviti kot izhod za pravilno delovanje vodila SPI.

S tem shieldom vaši projekti Arduino pridobijo povezljivost in funkcionalnost, kar olajša ustvarjanje aplikacij, povezanih z internetom ali lokalnimi omrežji, z vgrajenim shranjevanjem.

Združljivo z Arduino UNO in MEGA
Reža za kartico micro-SD za shranjevanje in spletni strežnik
Samodejni reset krmilnik za čip W5100
Komunikacija prek vodila SPI (določeni pini glede na model Arduino)
Izključna uporaba pinov 10 in 4 za izbiro W5100 oziroma micro-SD

Vprašanja in odgovori kupcev

Kakšne so natančne dimenzije in teža Ethernet Shield W5100 ter kaj je vključeno v škatli?

Ethernet Shield W5100 meri približno 68 mm × 53 mm × 23 mm, njegova teža pa je okoli 35 g. Standardna vsebina paketa je samo Shield plošča; osnovna plošča Arduino in dodatni kabli niso vključeni.

Za katere resnične aplikacije je Ethernet Shield W5100 posebej uporaben v primerjavi z drugimi shieldi?

Ethernet Shield W5100 je idealen za aplikacije, kjer je potrebna zanesljiva žična Ethernet povezava, kot so vgrajeni spletni strežniki in sistemi za oddaljeno spremljanje v lokalnem omrežju. V primerjavi z WiFi shieldi ponuja manjšo zakasnitev in večjo stabilnost v industrijskih okoljih ali tam, kjer so elektromagnetne motnje.

Katere Arduino plošče so popolnoma združljive in katere zahteve glede povezave je treba upoštevati?

Združljiv je z Arduino UNO, Duemilanove in MEGA, če se upošteva SPI povezava (pini 11, 12, 13 na UNO/Duemilanove; 50, 51, 52 na MEGA) ter dodelitev pinov 10 (Ethernet) in 4 (micro-SD). Na MEGA je treba pin 53 nastaviti kot izhod, tudi če se ne uporablja kot SS.

Katere omejitve obstajajo pri hkratni uporabi Ethernet povezave in micro-SD na shieldu?

W5100 in micro-SD bralnik delita vodilo SPI, zato je lahko hkrati uporabljen samo eden. Poskus dostopa do obeh hkrati povzroči konflikte. Priporočamo izmenično uporabo prek programske opreme in onemogočanje neuporabljenega SPI naprave z nastavitvijo ustreznih CS pinov.

Kateri so ključni vidiki za vzdržljivost, vzdrževanje in garancijo W5100 Shielda?

Vzdržljivost je odvisna od preprečevanja elektrostatičnih razelektritev, preobremenitve na vodilu SPI in uporabe v okoljih zunaj 0–70 °C. Razen rednega čiščenja ne potrebuje posebnega vzdrževanja. Garancija se razlikuje glede na dobavitelja, običajno 6–12 mesecev. Nadomestni deli niso pogosti, zato je priporočljivo skrbno ravnanje.

Ali je plošča Arduino vključena z Ethernet Shield W5100?

Ne, plošča Arduino ni vključena in jo je treba kupiti posebej.

Čemu služi reža za kartico micro-SD na tem shieldu?

Omogoča shranjevanje in strežbo datotek s kartice micro-SD, kar je uporabno za ustvarjanje vdelanih spletnih strežnikov ali shranjevanje podatkov v projektih Arduino.

Ali je ta shield združljiv z Arduino MEGA?

Da, ta izboljšana različica je združljiva z Arduino MEGA z uporabo priložene knjižnice od Arduino 0019 naprej.

Ali je mogoče hkrati uporabljati čip W5100 in kartico micro-SD?

Ne, oba delita vodilo SPI, zato se lahko uporablja le eden naenkrat. To je treba upravljati v kodi.

Katere pine uporablja Ethernet Shield W5100 na Arduino UNO?

Uporablja digitalne pine 11, 12 in 13 za SPI, pin 10 za izbiro W5100 in pin 4 za micro-SD.
