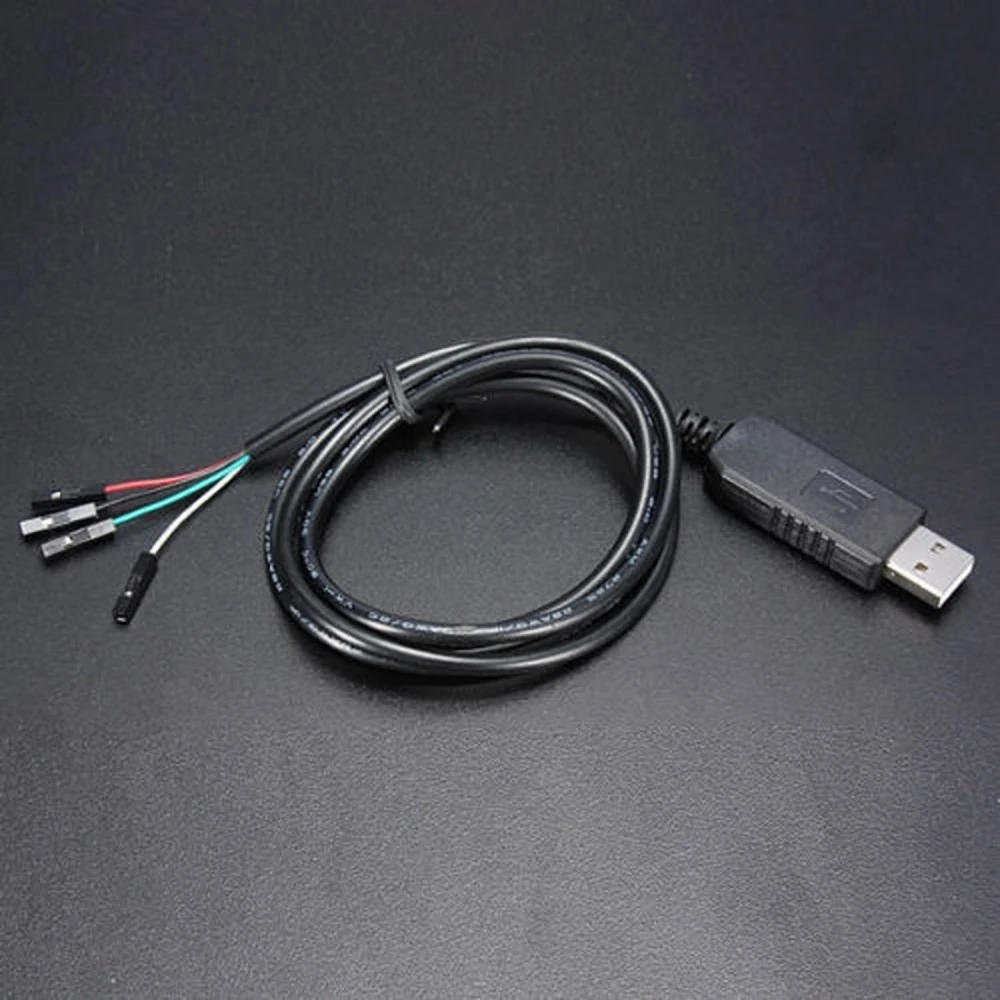

USB na RS232 TTL PL2303HX adapter kabel za Arduino
Znamka: satkit
DDV vključen (Brez DDV: 2,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 2,34 € | -4% |
| 10+ | 2,22 € | -9% |
| 20+ | 1,83 € | -25% |
USB na RS232 TTL PL2303HX Cable Adaptador Arduino je pretvorni modul, ki omogoča povezavo naprav RS232 TTL ali razvojnih plošč (DEMO BRD) z računalnikom prek standardnega USB priključka. Ta adapter je praktična in učinkovita rešitev za vse, ki delajo z Arduino in drugimi elektronskimi sistemi, ki zahtevajo serijsko TTL komunikacijo.
Ključne lastnosti:
- Vgrajen čip: TTL COM PC-PL2303HX, ki omogoča samodejno pretvorbo med USB in RS232 TTL.
- Priključki: standardni moški USB tip A in 4-pinski TTL priključek za enostavno integracijo.
- Dolžina kabla: 1000 mm (39 3/8 pulgadas), kar zagotavlja prilagodljivost pri povezavi.
- Združljivost z operacijskimi sistemi: Združljiv z Linux, Mac OS, WinCE, Windows XP, 2003, Vista in Windows 7. Ni združljiv z Windows 8 ali Windows 10.
- Barve žic in funkcije:
- Črna: GND (ozemljitev)
- Zelena: TXD (prenos podatkov)
- Bela: RXD (sprejem podatkov)
- Rdeča: VCC (napajanje 5V)
- Način povezave: Uporablja tri glavne linije (RX, TX, GND) in napajanje VCC za enostavno in varno povezavo.
- Pomembna opomba: Da preprečite poškodbe, pred priklopom na računalnik nastavite jumper za izbiro izhoda 3.3V ali 5.0V glede na napajanje, ki ga zahteva mikrokrmilnik.
Tipične uporabe:
- Razvoj in testiranje z Arduino ploščami in drugimi mikrokrmilniki.
- Povezava naprav RS232 TTL s sodobnimi računalniki brez serijskega vhoda.
- Elektronski projekti, ki zahtevajo serijsko USB na TTL komunikacijo.
Združljivost in podpora: Ta adapter podpira operacijske sisteme Linux, Mac OS, WinCE in Windows (XP, 2003, Vista in 7). Ne deluje z Windows 8 ali Windows 10, zato je priporočljivo preveriti operacijski sistem pred nakupom. Gonilniki PL2303 za Windows so na voljo za prenos na uradnih spletnih mestih.
Vsebina paketa:
- 1 x USB na RS232/TTL PL2303HX adapter kabel
Ta izdelek je idealen za navdušence in profesionalce, ki potrebujejo zanesljivo rešitev za povezavo naprav RS232 TTL z računalnikom prek USB, še posebej v razvojnih okoljih z Arduino.
- Vgrajen čip TTL COM PC-PL2303HX za samodejno pretvorbo
- Moški USB tip A in 4-pinski TTL priključek
- Kabel dolžine 1000 mm za večjo prilagodljivost
- Združljiv z Linux, Mac, WinCE, Windows XP, 2003, Vista in 7
- Ni združljiv z Windows 8 ali Windows 10
- Barve žic: Črna (GND), Zelena (TXD), Bela (RXD), Rdeča (VCC 5V)
- Povezava s tremi glavnimi linijami RX, TX, GND in napajanjem VCC
- Vključen jumper za izbiro izhoda 3.3V ali 5.0V
- Idealen za projekte z Arduino in napravami RS232 TTL
Vprašanja in odgovori kupcev
Katere prednosti ponuja adapter PL2303HX v primerjavi z drugimi pretvorniškimi čipi USB v TTL, kot sta CH340 ali FT232RL?
PL2303HX izstopa po široki združljivosti s starejšimi operacijskimi sistemi (Windows XP, Vista, 7, Linux in Mac) ter enostavni uporabi na razvojnih ploščah. Vendar ima FT232RL običajno boljšo podporo za novejše sisteme in posodobitve gonilnikov, medtem ko je CH340 cenejši, a je včasih manj stabilen pri daljših prenosih. PL2303HX je primeren za projekte, kjer je ključna združljivost s starejšimi sistemi.
Kakšne so dimenzije, teža in natančna vsebina, ki je priložena v škatli tega adapterja USB v RS232/TTL?
Adapter vključuje kabel dolžine približno 1000 mm, z moškim priključkom USB tipa A in 4-pinskim TTL priključkom. Teža je običajno manjša od 50 g. Paket vsebuje samo adapter kabel PL2303HX, brez dodatne opreme.
Kakšen postopek je priporočljiv za pravilno priključitev in namestitev adapterja z mikrokrmilnikom 3,3 V ali 5 V?
Za priključitev adapterja na mikrokrmilnik se prepričajte, da je jumper nastavljen glede na to, ali napajate 3,3 V ali 5 V, in povezavo izvedite samo, ko adapter NI priključen na računalnik (da preprečite poškodbe zaradi toka). Za serijsko komunikacijo se običajno uporabljajo pini GND, TXD in RXD. Pred priklopom vedno preverite ujemanje logičnih nivojev.
Katere pogoste težave se lahko pojavijo pri uporabi tega adapter kabla in kako jih je mogoče odpraviti?
Pogoste težave vključujejo nezdružljivost gonilnikov v novejših Windows, napako pri zaznavi COM porta in zamenjavo signalov TX/RX. Za rešitev zagotovite uporabo na podprtih sistemih, prenesite ustrezen gonilnik za PL2303HX in preverite pravilno povezavo signalov (TX na RX in RX na TX). Nezaznava v novejših Windows običajno nima zagotovljene rešitve.
S katerimi operacijskimi sistemi je ta adapter združljiv?
Združljiv je z Linux, Mac OS, WinCE ter Windows XP, 2003, Vista in 7. Ni združljiv z Windows 8 ali Windows 10.
Ali lahko ta adapter uporabljam z Windows 10?
Ne, ta adapter ne deluje z Windows 8 ali Windows 10 zaradi nezdružljivosti z gonilniki PL2303.
Kako dolg je kabel adapterja?
Kabel je dolg 1000 mm (39 3/8 pulgadas), kar zagotavlja dovolj prilagodljivosti za udobno povezavo.
Katere pine vključuje TTL priključek?
Vključuje štiri pine: GND (črna), TXD (zelena), RXD (bela) in VCC 5V (rdeča).
Ali moram pred uporabo adapterja kaj nastaviti?
Da, jumper morate nastaviti na ustrezno izhodno napetost (3.3V ali 5.0V), da preprečite poškodbe priključene naprave.
