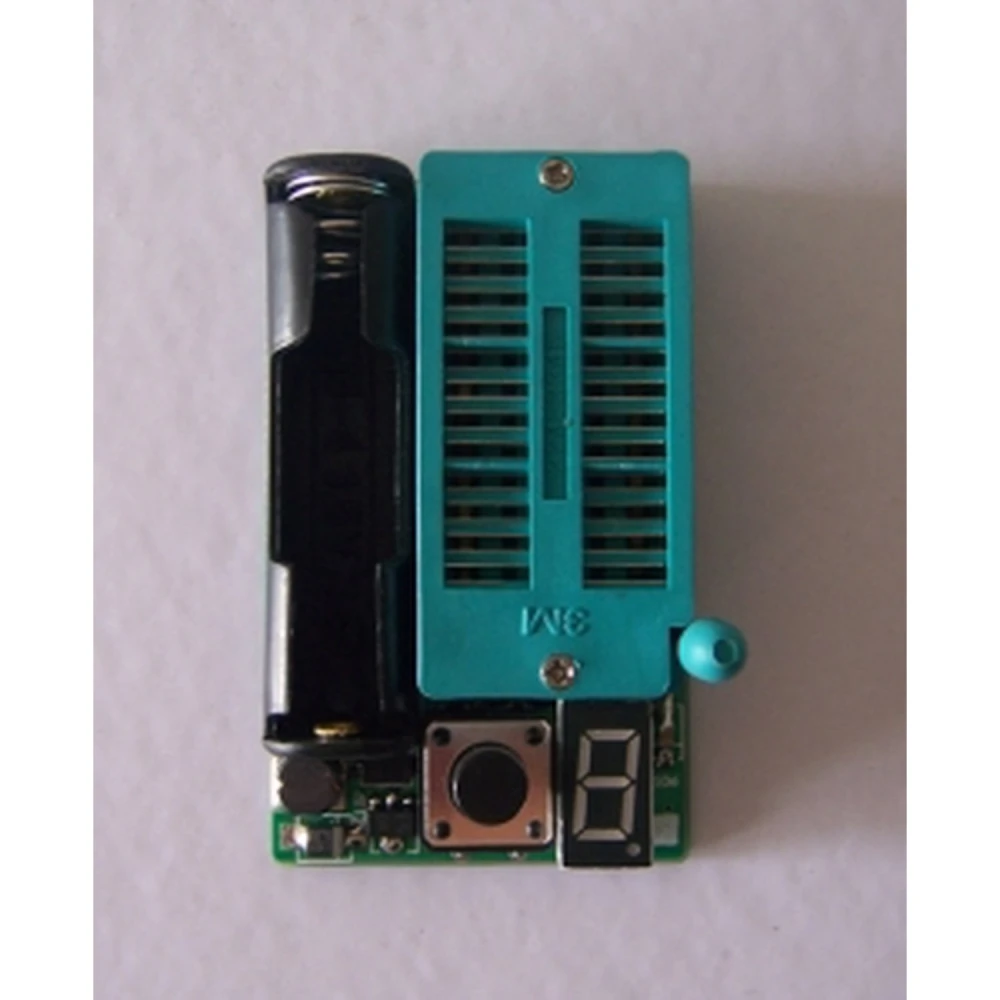

Večnamenski preizkuševalnik IC in LED KT152 za hitre in zanesljive teste

Opis izdelka

preizkuševalnik IC in LED KT152 je kompakten večnamenski pripomoček, zasnovan za hitro in enostavno preizkušanje ter prepoznavanje logičnih čipov DIP in običajnih LED. Žepna velikost (60 mm x 37 mm x 15 mm) in priložena baterija AAA ga naredita praktično orodje za elektronske tehnike in navdušence.

Glavne značilnosti:

• Preizkusi in prepozna več kot 1500 vrst integriranih vezij, vključno z družinami 74LSXX, 74HC, CD4000, HEF4000, CD4500 in drugimi.
• Prepozna naprave po posameznih znakih na 0.36 inch LED zaslonu.

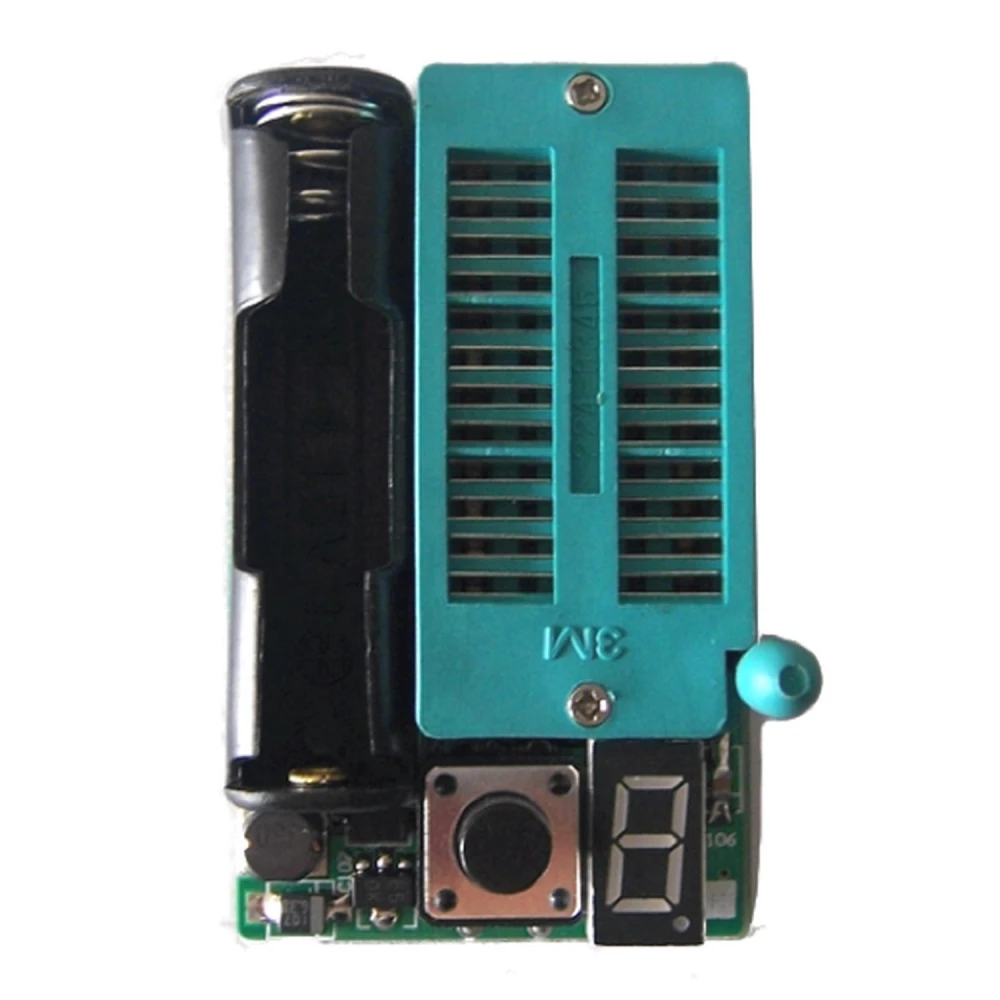

• ZIF podnožje (ničelna vstavitvena sila) za naprave DIP do 24 nožic.

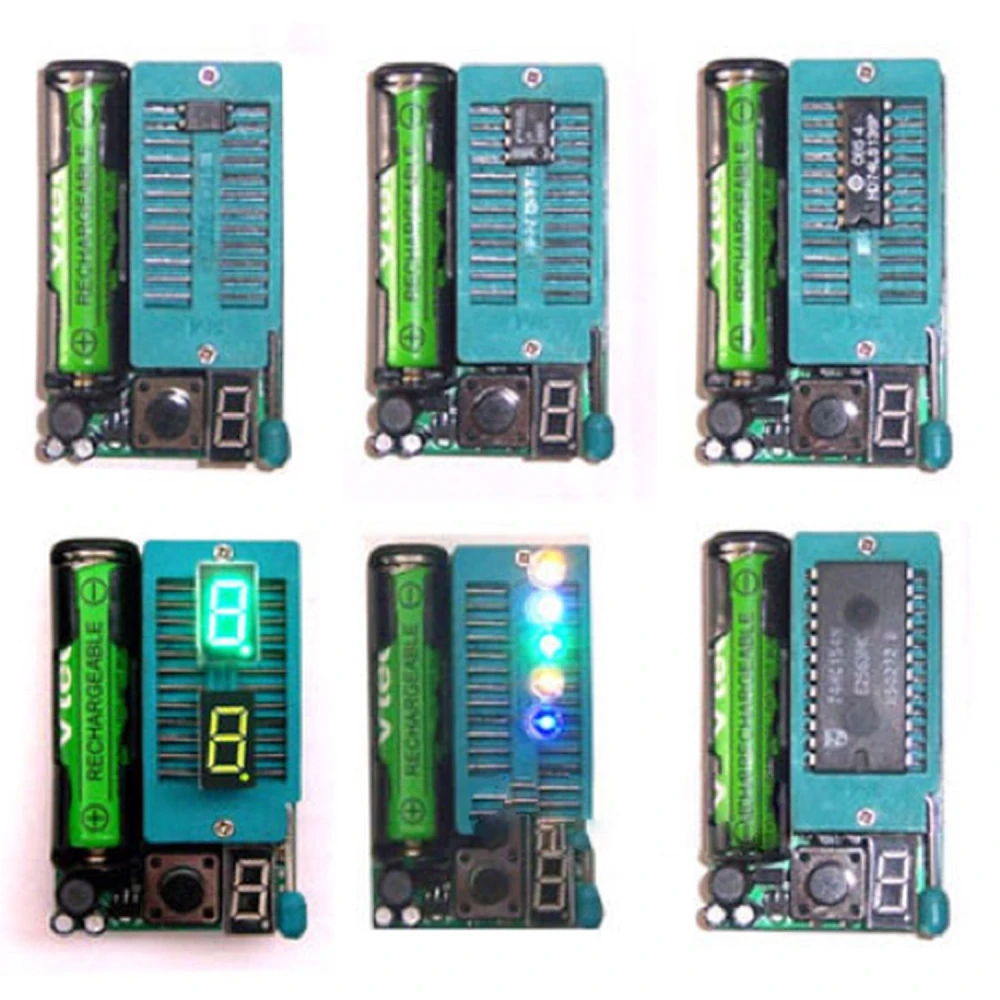

• Preizkuša LED in LED matrike z enim samim gumbom.
• Približen čas preizkusa je 1/2 sekunde na napravo.
• Deluje z baterijo AAA (priložena), ki jo je enostavno zamenjati.

Navodila za uporabo:

• Vstavite baterijo AAA ob upoštevanju označene polarnosti.
• Držite preizkuševalnik tako, da je zaslon obrnjen navzdol, in dvignite ročico ZIF podnožja.
• Vstavite integrirano vezje za preizkus tako, da je nožica 1 (običajno označena z zarezo) obrnjena proti spodnjemu delu podnožja.
• Spustite ročico, da pritrdite IC, in pritisnite gumb TEST.
• Zaslon bo prikazal številko naprave, če je v dobrem stanju, ali "Err", če je poškodovana ali nepravilno vstavljena.
• LED diode, ki jih preizkušate, bodo zasvetile, če delujejo pravilno.

Opozorila:

• Preizkuševalnika ne uporabljajte z integriranimi vezji, ki so priključena v vezje.
• Ne preizkušajte napolnjenih komponent, da preprečite poškodbe.
• Zamenjajte baterijo, ko napetost pade pod 1.2V.
• Ni združljiv z LED diodami, ki za svetitev potrebujejo več kot 5V.

Združljivost:

Ta preizkuševalnik podpira širok nabor integriranih vezij, kot so:

• Družine 74LS, 74HC, 54, CD4000, HEF4000, CD4500 in druge.
• Ojačevalniki in primerjalniki LM324, LM339, LM393, LM358, LM386.
• Časovniki NE555, 7555, NE556, 7556.
• Optosklopniki PC817, NEC2501, TLP521, 4N25, 4N35, med drugim.
• Krmilniki ULN2003, ULN2004, ULN2803, ULN2804.

Tipične uporabe:

• Hitro diagnosticiranje logičnih čipov pri popravilu elektronike.
• Preverjanje LED in LED matrik pri projektih in vzdrževanju.
• Prepoznavanje elektronskih komponent brez potrebe po dokumentaciji.

preizkuševalnik IC in LED KT152 je bistveno orodje za strokovnjake in navdušence, ki iščejo prenosno, natančno in enostavno rešitev za testiranje integriranih vezij in LED na terenu ali v delavnici.

• Preizkusi več kot 1500 vrst običajnih DIP integriranih vezij
• 0.36 inch LED zaslon za jasno prepoznavanje
• ZIF podnožje za naprave do 24 nožic
• Priložena baterija AAA za takojšnjo uporabo
• Hiter preizkus v približno 1/2 sekunde
• Združljiv z družinami 74LS, 74HC, CD4000 in drugimi
• Enostavno preizkuša LED in LED matrike
• Prenosno in kompaktno orodje (60x37x15 mm)
• Preprost gumb TEST za intuitivno uporabo
• Vključena jasna navodila za uporabo
