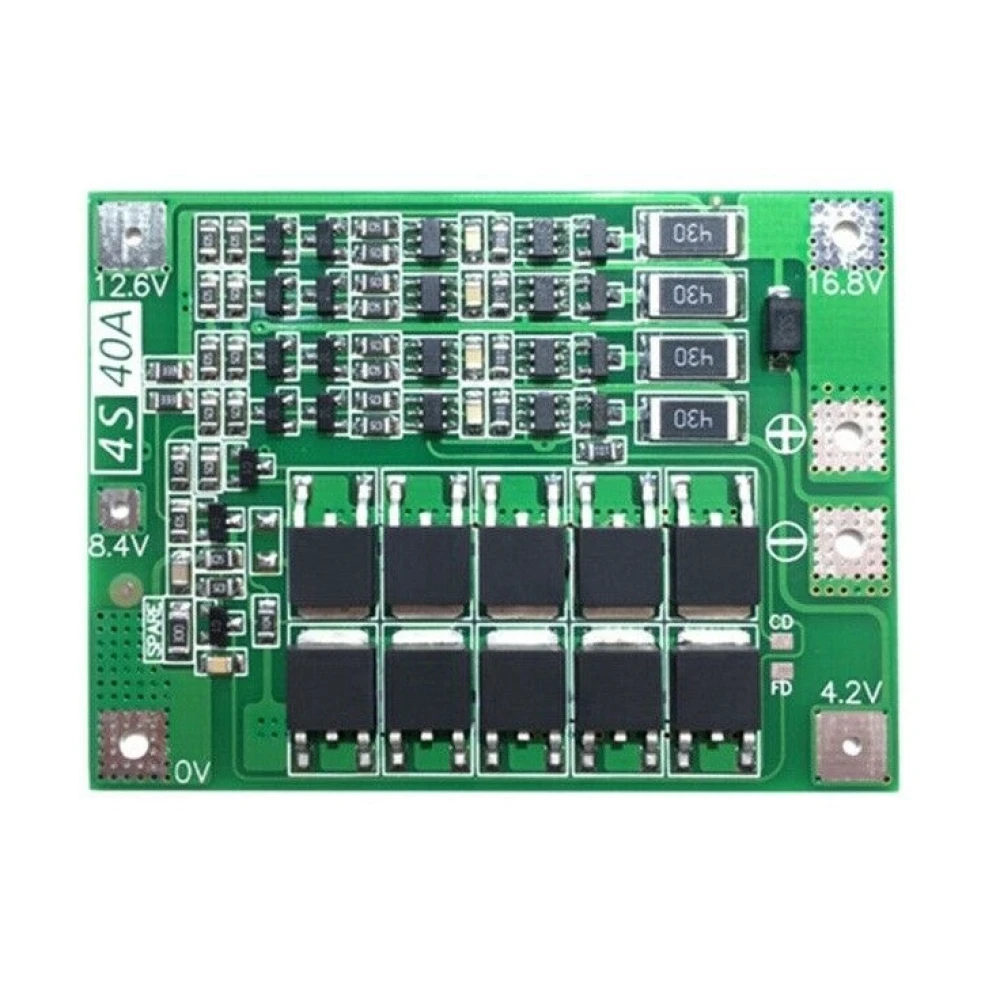

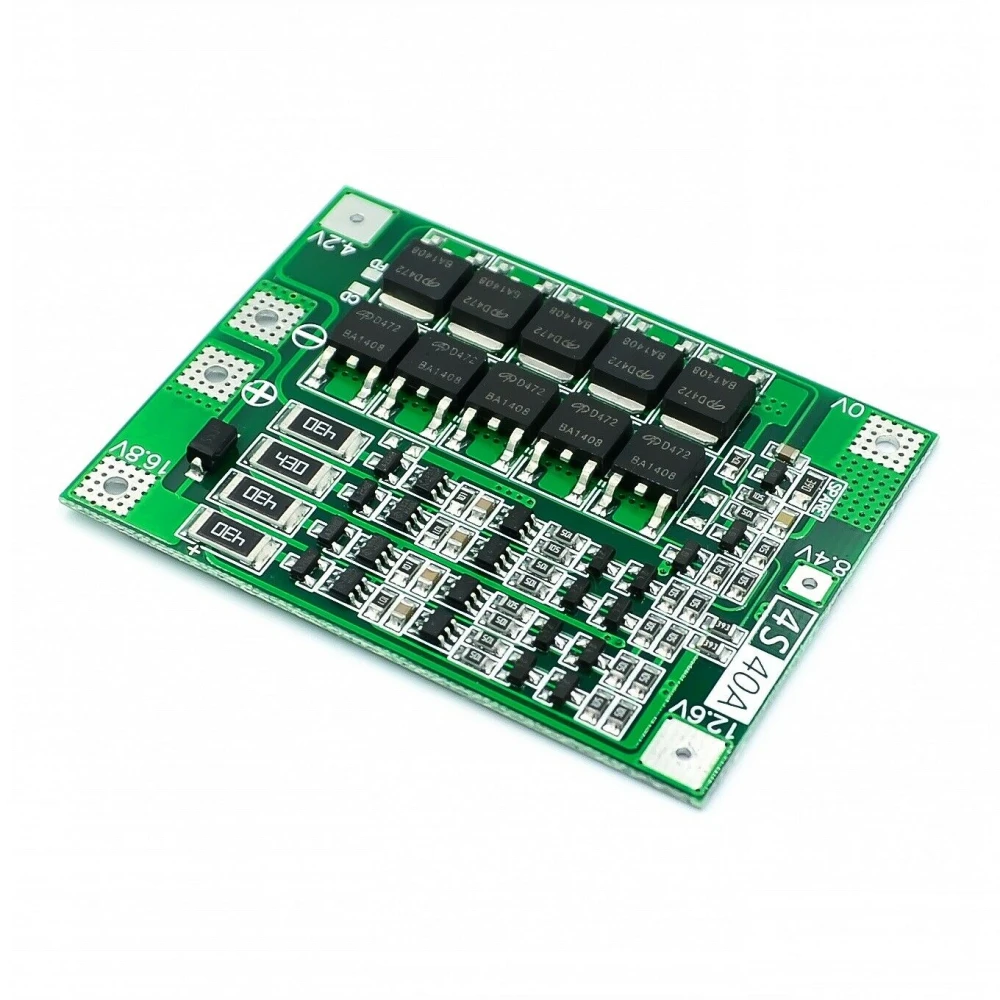

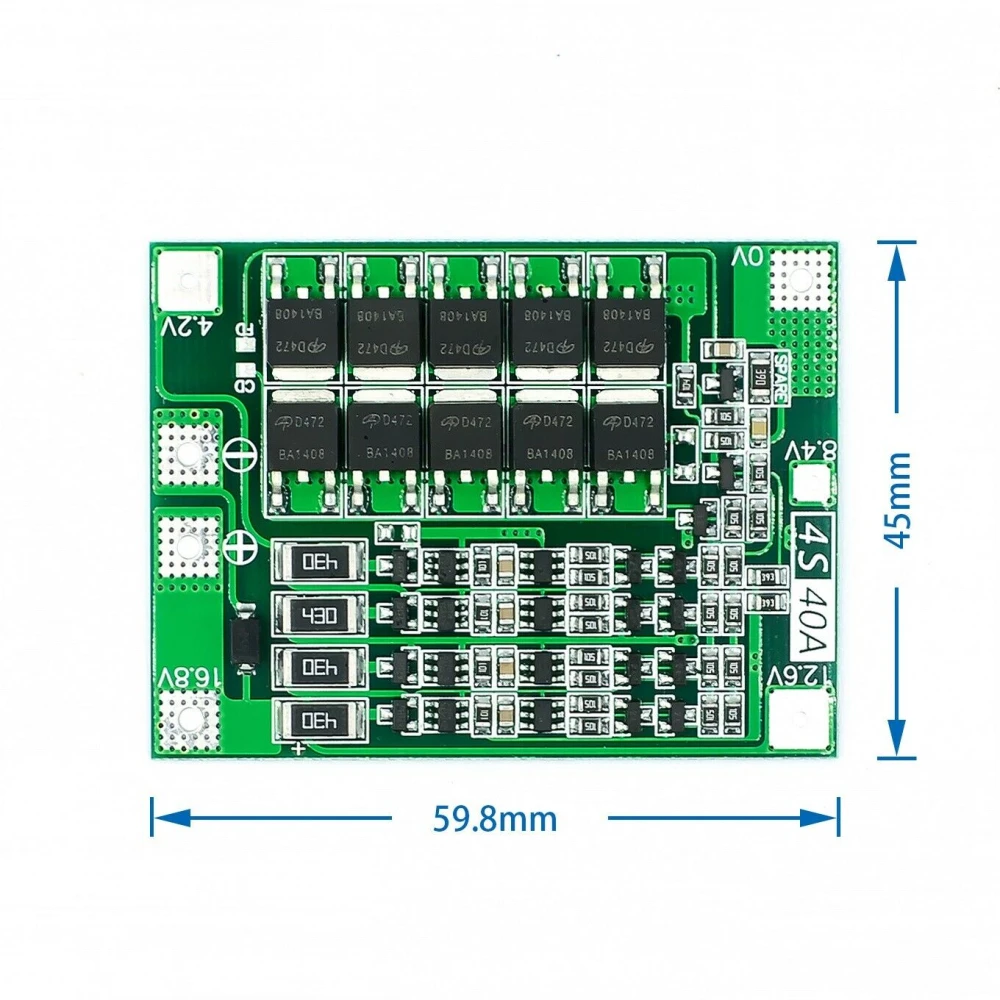

Uravnotežena PCB zaščitna plošča 4S 40A za litijevo baterijo

PCB zaščitna plošča 4S 40A za litijevo baterijo je bistvena komponenta za zagotavljanje varnosti in optimalnega delovanja vaših litijevih baterij v konfiguracijah s 4 zaporedno vezanimi celicami (4S). Ta uravnotežena različica je zasnovana za obvladovanje visokih tokov z učinkovito zaščito, kar zagotavlja dolgo življenjsko dobo in stabilnost vaših baterij.

Glavne značilnosti:

• Nazivna napetost: 3.6V - 3.7V na celico, združljivo z baterijami 18650, 26650 in litij-polimernimi baterijami.
• Skupna polnilna napetost: med 16.8V in 18.1V za paket s 4 celicami.
• Največji stalni praznilni tok: 40A, idealno za aplikacije, ki zahtevajo visoko moč.
• Največji stalni polnilni tok: 20A, s priporočilom za zmanjšanje toka, če hlajenje ni zadostno.
• Tip: Napetostni regulator z uravnoteženo funkcijo za ohranjanje zdravja vsake celice.
• Uravnoteženje je primerno za zagonske tokove pod 80A in moči manjše od 220W.

Tehnične specifikacije in priporočila:

• Za uspešen zagon so potrebne baterije z zmogljivostjo praznjenja 15C-20C (najmanj 3 baterije) ali 10C-15C (najmanj 6 baterij).

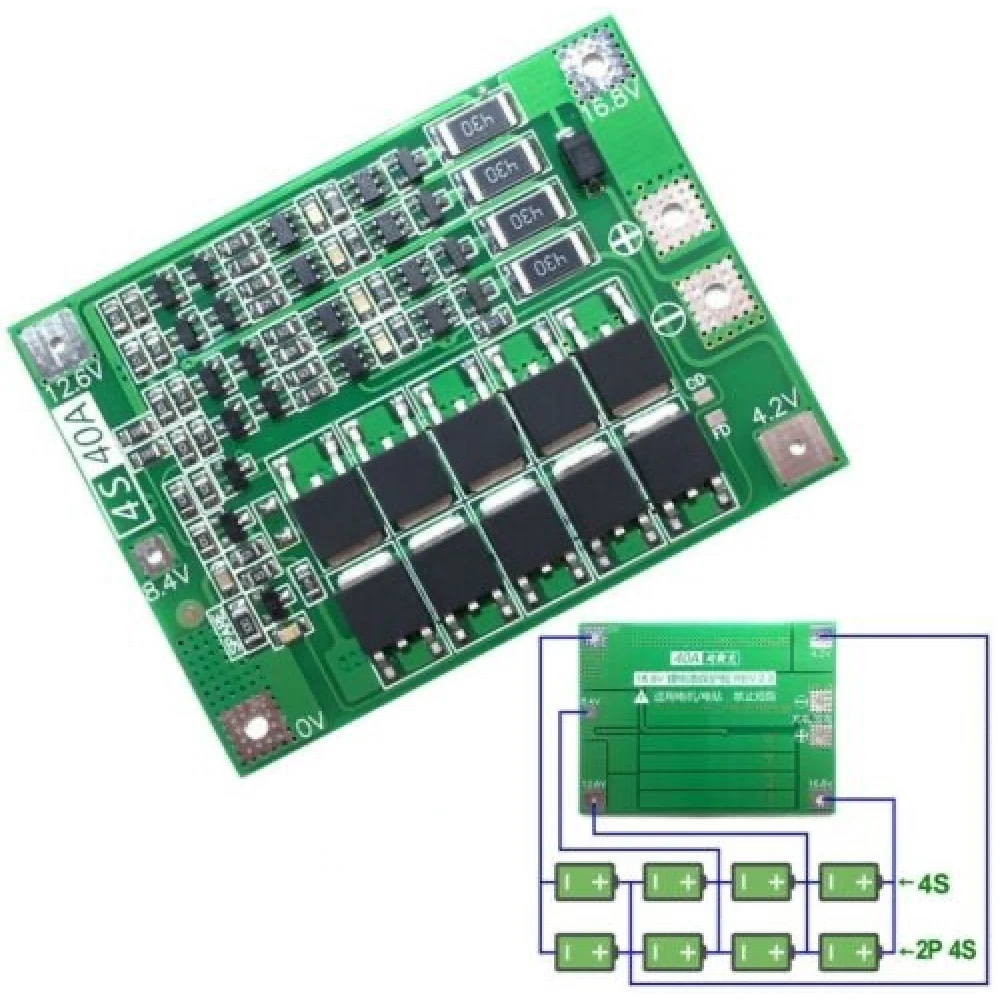

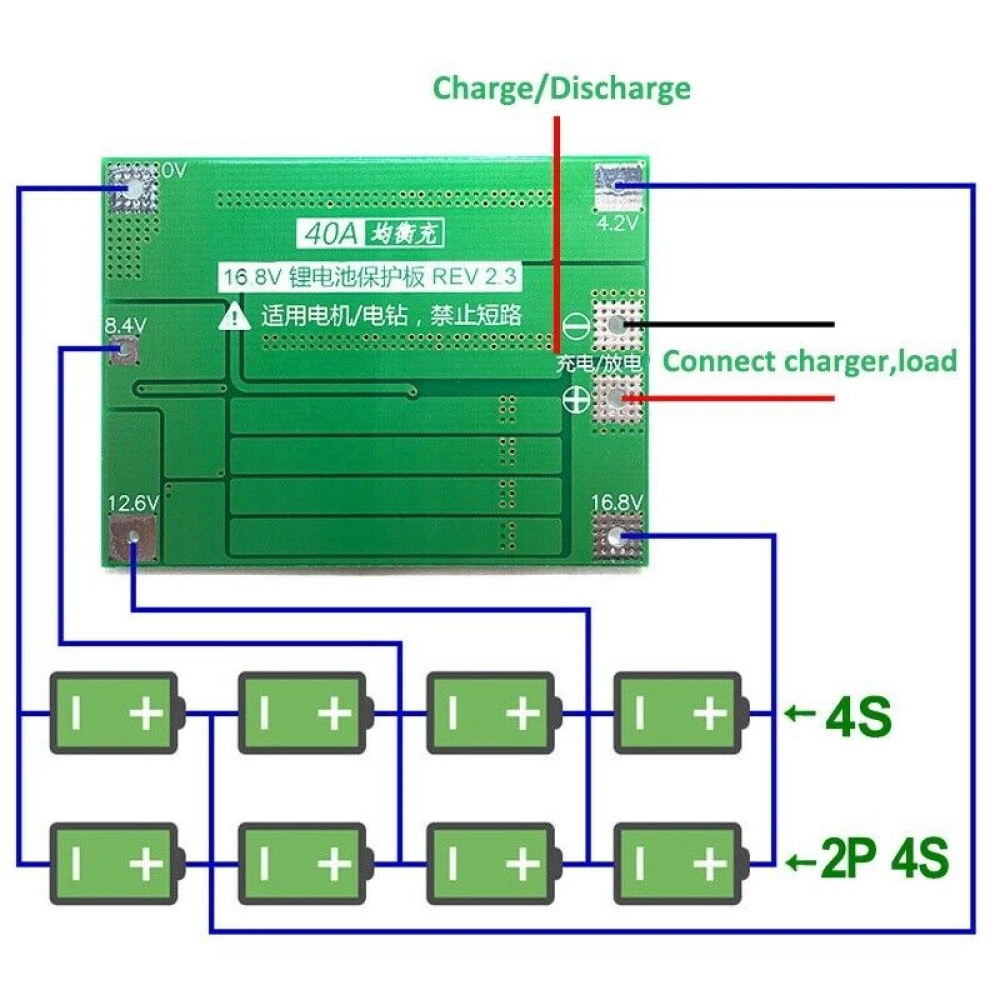

• Strogo je treba upoštevati shemo ožičenja s točkami napetosti 0V, 4.2V, 8.4V, 12.6V in 16.8V, da se preprečijo kratki stiki.
• Priporočamo priklop nepolarnega kondenzatorja (napetost >25V, kapaciteta 10uF-100uF) med pozitivni in negativni priključek motorja, da se med polnjenjem preprečijo povratni sunki.
• Pri baterijah v seriji se prepričajte, da ima vsaka skupina enako napetost; v nasprotnem primeru vsako baterijo pred serijsko povezavo napolnite posebej.

Tipične uporabe:

Ta plošča je idealna za litijeve polnilne baterijske sisteme v aplikacijah, kot so električna vozila, droni, električno orodje in druge elektronske naprave, ki zahtevajo visok tok in uravnoteženo zaščito za preprečevanje poškodb zaradi prenapolnjenosti, prekomernega praznjenja ali neuravnoteženosti med celicami.

Združljivost:

Združljiva z 4S litijevimi baterijami (4 celice v seriji), vključno s formati 18650, 26650 in litij-polimernimi baterijami, če so upoštevane navedene napetostne in tokovne specifikacije.

Vsebina paketa:

• 1 x PCB zaščitna plošča 4S 40A uravnotežena različica za litijevo baterijo.

• Nazivna napetost 3.6V-3.7V na celico, združljivo z baterijami 18650 in 26650.
• Stalni praznilni tok do 40A za visoko moč.
• Največji stalni polnilni tok 20A s priporočilom za hlajenje.
• Uravnotežena različica za ohranjanje zdravja vsake celice in preprečevanje neravnovesij.
• Primerna za zagonski tok pod 80A in moč manjšo od 220W.
• Zahteva baterije s praznilno zmogljivostjo 15C-20C ali 10C-15C glede na število.
• Upoštevajte shemo ožičenja, da preprečite kratke stike.
• Priporočena uporaba kondenzatorja za preprečevanje povratnih sunkov.
• Združljiva z 4S litijevimi baterijami, vključno z litij-polimernimi ter formati 18650 in 26650.
