Digitalni analizator signala Satlink WS-6909 za DVB-T in DVB-S
Znamka: Satlink
DDV vključen (Brez DDV: 164,00 €)
Količinski popusti
| Količina | Cena | Shrani |
|---|---|---|
| 2+ | 192,08 € | -4% |
| 10+ | 188,08 € | -6% |
| 20+ | 180,07 € | -10% |

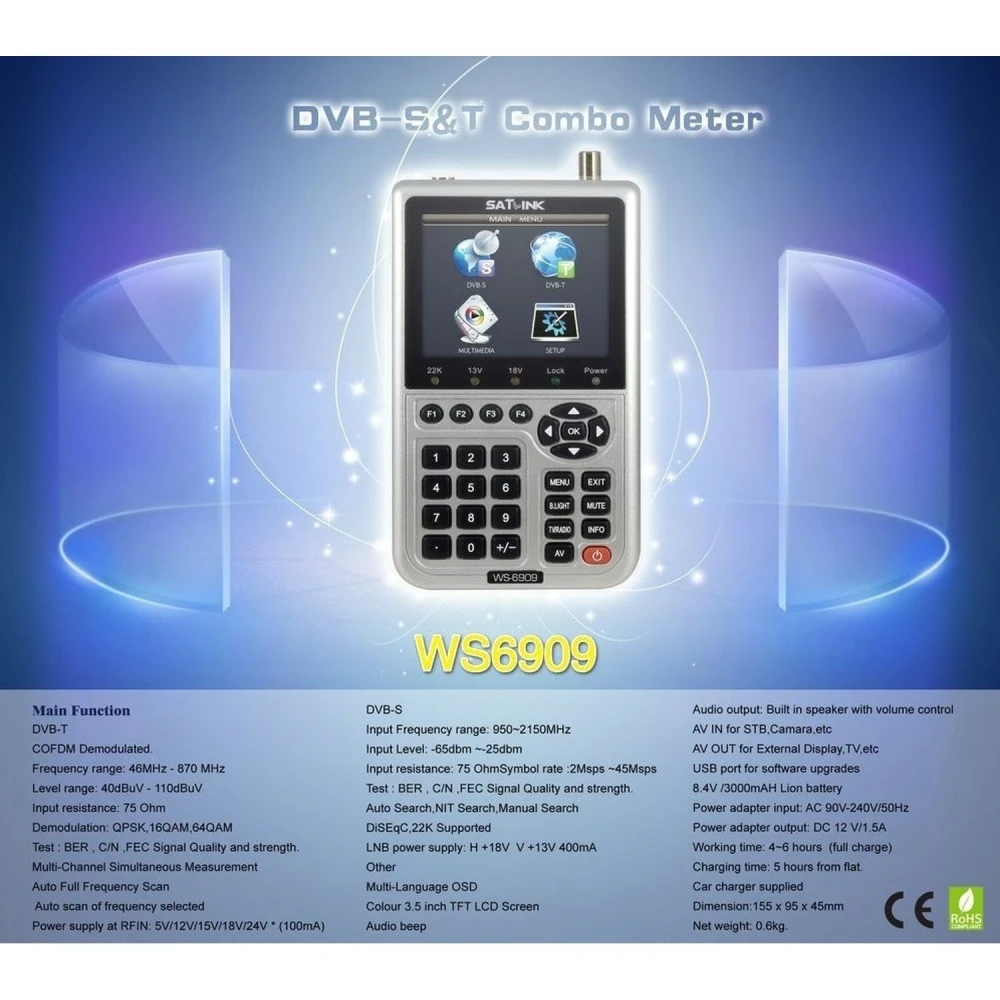

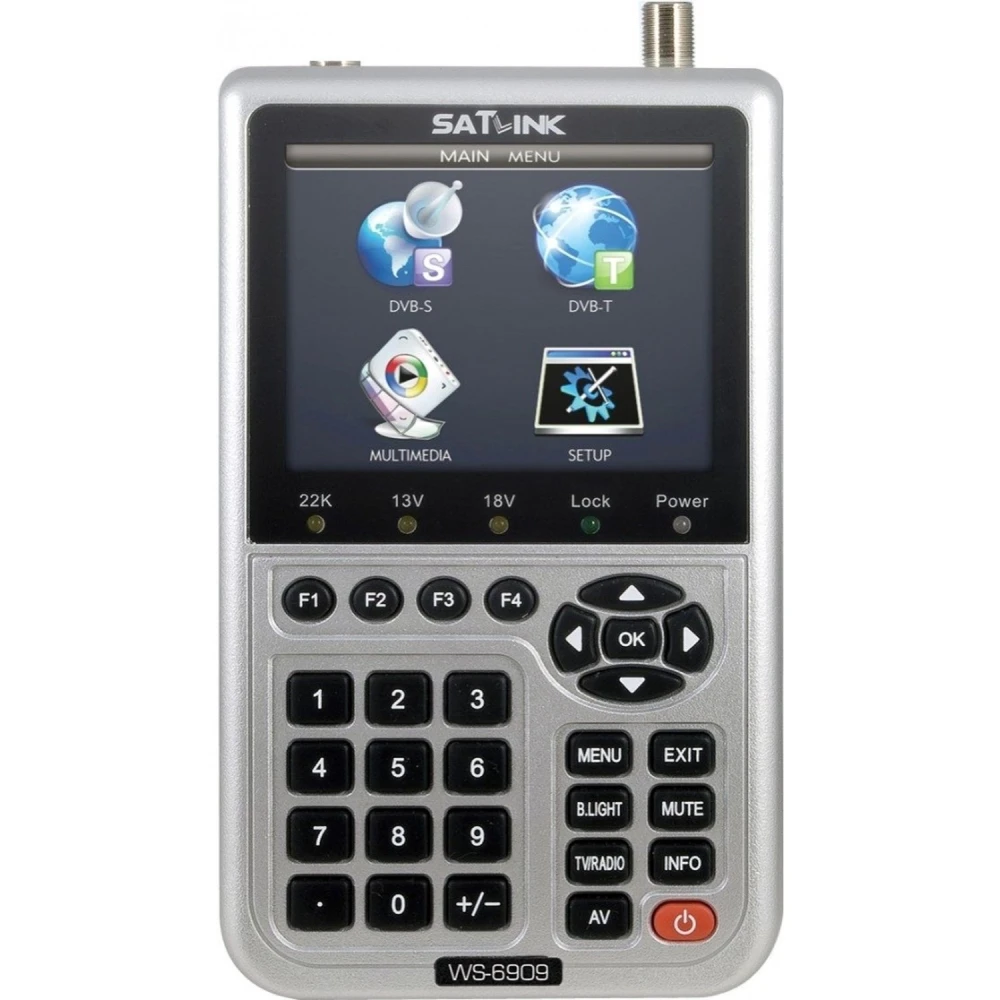

Digitalni analizator signala Satlink WS-6909 je profesionalno orodje, zasnovano za merjenje in analizo digitalnih signalov v sistemih DVB-T (zemeljska digitalna televizija) in DVB-S (satelitska televizija). Ta naprava je idealna za tehnike in monterje, ki morajo zagotoviti kakovost in pravilno delovanje signalov digitalne televizije.
Glavne značilnosti:
- Frekvenčno območje DVB-T: 46-870 MHz, z nivojem signala 40-110 dBuV in vhodno impedanco 75 ohmov.
- Demodulacija DVB-T: Združljivo z QPSK, 16QAM in 64QAM, podpira načina 2K in 8K.
- Meritve DVB-T: BER (Bit Error Rate), C/N (razmerje nosilni signal/šum), kakovost signala, FEC (Forward Error Correction) in moč signala.
- Frekvenčno območje DVB-S: 950-2150 MHz, z vhodnim nivojem od -65 dBm do -25 dBm in vhodno impedanco 75 ohmov.
- Demodulacija DVB-S: QPSK s simbolno hitrostjo od 2 Msps do 45 Msps.
- Meritve DVB-S: BER, C/N, kakovost signala, FEC in moč.
- Dodatne funkcije: Samodejno in ročno iskanje NIT, združljivost z DiSEqC 1.0, 1.1, 1.2 in USALS, napajanje za LNB (13/18 V, 400 mA) ter napajanje na RFIN z več napetostmi (5V do 24V).
- Polnilna baterija: Litij-ionska 3000 mAh z napetostjo 8.4V, avtonomija 4-6 ur in čas polnjenja 5 ur. Vključuje avtomobilski polnilnik in AC 90-240 V adapter.
- Pomnilnik: 16 MB SDRAM in 8 MB Flash za shranjevanje in obdelavo.
- Serijska povezava: USB za prenos podatkov in posodobitve.
- Kompaktne dimenzije: 155 x 95 x 45 mm, kar olajša prenašanje in uporabo na terenu.
Tipične uporabe:
- Namestitev in nastavitev anten za zemeljsko in satelitsko digitalno televizijo.
- Diagnostika in odpravljanje težav pri signalih DVB-T in DVB-S.
- Sočasno merjenje več kanalov za učinkovito analizo.
- Preverjanje kakovosti signala v profesionalnih namestitvah in pri vzdrževanju.
Združljivost: Združljivo s sistemi digitalne televizije DVB-T (TDT) in DVB-S, vključno s tehnologijama modulacije COFDM in QPSK. Primerno za analizo signalov v domačem in profesionalnem okolju.
Ta analizator je bistveno orodje za tehnike, ki potrebujejo natančnost in funkcionalnost pri merjenju digitalnih signalov za zemeljsko in satelitsko televizijo, saj zagotavlja optimalne namestitve in kakovosten sprejem.
- Frekvenčno območje DVB-T: 46-870 MHz z nivojem signala 40-110 dBuV
- Demodulacija DVB-T združljiva z QPSK, 16QAM in 64QAM
- Natančne meritve: BER, C/N, kakovost signala, FEC in moč
- Frekvenčno območje DVB-S: 950-2150 MHz z vhodnim nivojem -65 do -25 dBm
- Samodejno in ročno iskanje NIT za DVB-S
- Združljivost z DiSEqC 1.0, 1.1, 1.2 in USALS
- Polnilna litij-ionska baterija 3000 mAh z 4-6 urami avtonomije
- Notranji pomnilnik 16 MB SDRAM in 8 MB Flash
- USB povezava za prenos podatkov in posodobitve
- Kompaktne dimenzije: 155 x 95 x 45 mm, enostaven za prenašanje
Vprašanja in odgovori kupcev
Katere vrste signalov lahko meri in analizira Satlink WS-6909 ter katere prednosti ponuja v primerjavi z merilniki samo za zemeljski ali samo za satelitski signal?
Satlink WS-6909 omogoča merjenje in analizo tako digitalne zemeljske TV DVB-T (TDT, COFDM) kot satelitskega DVB-S signala, kar olajša delo pri mešanih inštalacijah brez potrebe po dveh napravah. Podpira demodulacijo QPSK, 16QAM in 64QAM, s frekvenčnim območjem 46–870 MHz za zemeljski signal in 950–2150 MHz za satelitski signal, kar pokriva večino sodobnih standardov. V primerjavi z namenskimi merilniki ponuja večjo vsestranskost, čeprav lahko pogreša napredne funkcije, značilne za profesionalne modele, osredotočene na en sam tip signala.
Kakšne so dimenzije, teža in natančna vsebina paketa izdelka?
Satlink WS-6909 ima približne dimenzije 180 × 95 × 48 mm in tehta okoli 0,5 kg. Paket običajno vključuje: merilnik WS-6909, napajalnik, kratek testni koaksialni kabel, trak ali transportno torbico in uporabniški priročnik. Vsebina se lahko razlikuje glede na distributerja, zato priporočamo preverjanje seznama dodatkov ob nakupu.
Ali za delovanje potrebuje zunanji napajalnik in kakšno električno združljivost ponuja z LNB za satelit?
Merilnik ima vgrajeno polnilno baterijo za prenosno uporabo. Lahko neposredno napaja naprave, kot je LNB, prek vhoda RFIN in podpira 5 V, 12 V, 15 V, 18 V ali 24 V (največ 100 mA), kar je združljivo z večino standardnih LNB-jev in aktivnih anten. Pomembno je preveriti, da obremenitev ne presega največjega dovoljenega toka, da preprečite preobremenitev.
Ali naprava omogoča merjenje tehničnih parametrov, kot so BER, razmerje C/N in moč signala, ter kakšna so njena delovna območja?
Da, WS-6909 meri ključne parametre, kot so BER (Bit Error Rate), razmerje nosilec-šum (C/N), moč in kakovost signala tako pri DVB-T kot pri DVB-S. Učinkovito deluje v območju vhodnega nivoja 40–110 dBμV za zemeljski signal in od -65 dBm do -25 dBm za satelitski signal, kar pokriva potrebe namestitve in finega nastavljanja v stanovanjskem in polprofesionalnem okolju.
Katere varnostne elemente in standarde vključuje ter kako se primerja z napravami višjega razreda glede robustnosti in zaščite?
WS-6909 izpolnjuje osnovne električne standarde CE za elektronske naprave, vendar zaradi svoje prenosne kategorije in cene nima okrepljenega oklopa proti EMI niti napredne zaščite pred prenapetostjo na vhodih. Naprave višjega razreda lahko vključujejo večjo robustnost, ESD zaščito in dodatne certifikate za profesionalno okolje. Priporočamo ravnanje z merilnikom po dobrih praksah in izogibanje priklopom v okoljih brez ustreznega razelektrenja.
Za kaj je namenjen analizator Satlink WS-6909?
Namenjen je merjenju in analizi signalov zemeljske digitalne televizije (DVB-T) in satelitske televizije (DVB-S), kar omogoča preverjanje kakovosti in moči signala pri namestitvah in vzdrževanju.
Katere vrste signalov lahko meri Satlink WS-6909?
Meri lahko signale DVB-T (TDT) in DVB-S (satelit), vključno s parametri, kot so BER, C/N, kakovost signala, FEC in moč signala.
Kako dolgo zdrži baterija analizatorja Satlink WS-6909?
Litij-ionska baterija ima kapaciteto 3000 mAh in ob polni napolnjenosti omogoča delovanje od 4 do 6 ur.
Ali je združljiv s sistemi DiSEqC?
Da, združljiv je z različicami DiSEqC 1.0, 1.1, 1.2 in USALS za upravljanje LNB in preklapljanje satelitov.
Ali vključuje avtomobilski polnilnik?
Da, analizator vključuje avtomobilski polnilnik poleg AC/DC napajalnega adapterja.
