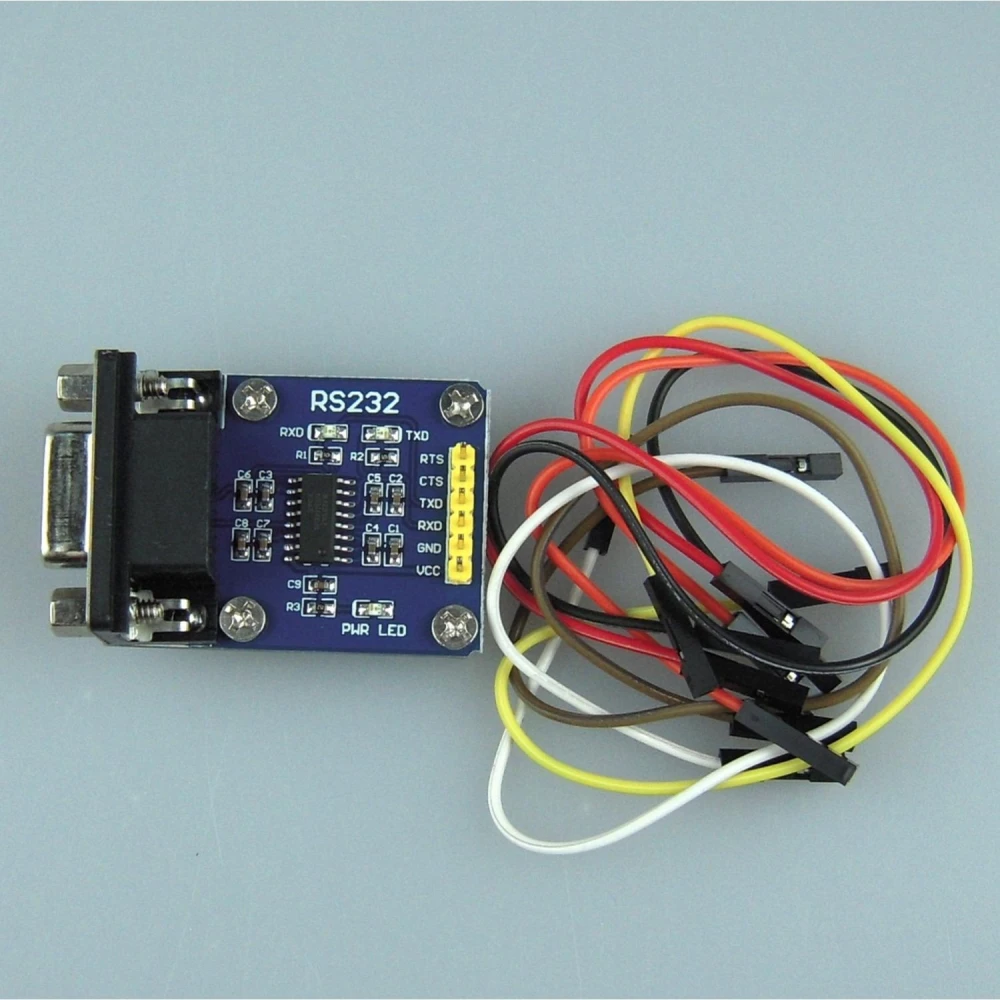

RS232 TTL Convertidor Cable Kit je učinkovita rešitev za pretvorbo signalov RS232 na TTL nivoje (3.3 do 5.5V), kar olajša komunikacijo med elektronskimi napravami z različnimi signalnimi standardi.

Ta komplet vključuje obojestransko tiskano vezje s sitotiskom in dvema montažnima odprtinama, sestavljeno in preizkušeno za zagotavljanje kakovosti in delovanja.

Vključuje originalni čip MAX3232, prepoznan po svoji zanesljivosti pri pretvorbi signalov.
Deluje z napajalnikom 3V do 5.5V VCC, zato je primeren za različne uporabe.
Podpira hitrosti prenosa do 250 kbit/s, kar zagotavlja hitro in stabilno komunikacijo.
Vsebuje dva gonilnika in dva sprejemnika za učinkovito dvosmerno komunikacijo.
Združljiv je s serijskimi vrati RS232 na računalnikih ali adapterji USB na serijski vmesnik.
Zahteva serijski kabel DB9 moški na ženski (straight through) za povezavo s priključkom RS232 na računalniku.

Tipične uporabe:

Povezava in komunikacija z GPS enotami.
Vmesnik s konzolami XBOX za razvoj ali diagnostiko.
Programiranje in komunikacija z mikrokrmilniki Microchip PIC in Basic Stamps.
Elektronski projekti, ki zahtevajo prilagoditev signalnih nivojev med RS232 in TTL.

Združljivost: Ta pretvornik je združljiv z napravami, ki uporabljajo signale RS232 in potrebujejo TTL komunikacijo, vključno z elektronsko opremo, sistemi mobilne telefonije in drugimi serijskimi napravami.

Zaradi kompaktne zasnove in visoke kakovosti je RS232 TTL Convertidor Cable Kit bistveno orodje za tehnike, razvijalce in ljubitelje elektronike, ki potrebujejo zanesljivo rešitev za pretvorbo serijskih signalov.

Pretvarja signale RS232 na TTL nivoje 3.3 do 5.5V
Vključuje originalni čip MAX3232 za visoko zanesljivost
Hitrost prenosa do 250 kbit/s
Dva gonilnika in dva sprejemnika za dvosmerno komunikacijo
Združljiv s priključki RS232 in adapterji USB na serijski vmesnik
Obojestransko tiskano vezje s sitotiskom in montažnimi odprtinami

Vprašanja in odgovori kupcev

Katere prednosti ponuja čip MAX3232 v primerjavi z drugimi pretvorniki RS232-TTL na trgu?

Čip MAX3232 izstopa zaradi združljivosti s širšim razponom napajalnih napetosti (3.3 do 5.5 V), nizke porabe in visoke zanesljivosti pri pretvorbi logičnih nivojev. Za razliko od klasične različice MAX232 lahko MAX3232 deluje s sodobnimi sistemi logike 3.3 V, kar razširi združljivost z mikrokrmilniki in trenutnimi moduli.

Kakšne so fizične dimenzije modula in kaj natančno vključuje komplet?

Modul je velik približno 40 mm x 25 mm in tehta manj kot 20 g. Komplet vključuje sestavljeno ploščico s pretvornikom na osnovi MAX3232, povezovalni kabel in priključne pine za TTL. Kabel DB9-M/F, potreben za povezavo s priključkom RS232 na PC-ju, ni priložen.

Ali obstaja kakšno priporočilo za montažo, da se izognete napakam v komunikaciji ali poškodbam zaradi napačne povezave?

Priporočamo, da najprej priključite stran RS232 na priključek računalnika/razvojnega sistema in preverite pravilen pinout na strani TTL. Zamenjava TX/RX je pogost vzrok napak. VCC modula ne priklapljajte na vire nad 5.5 V, da preprečite poškodbe MAX3232. Vedno uporabite raven kabel DB9-M/F, ne križnega.

Ali pretvornik izpolnjuje kakšen standard električne varnosti ali zaščite ESD (elektrostatična razelektritev)?

Integrirano vezje MAX3232 ima notranjo ESD zaščito v skladu z IEC 61000-4-2 in prenese tipične neposredne razelektritve do ±15 kV na podatkovnih linijah RS232. Vendar plošča ne vključuje dodatnih zaščit na ravni priključkov, zato je v industrijskih okoljih priporočljiva previdnost.

Za kaj je namenjen RS232 TTL pretvornik kabelski komplet?

Namenjen je pretvorbi serijskih signalov RS232 na TTL nivoje, kar omogoča komunikacijo med napravami z različnimi signalnimi standardi.

S katerimi napravami je ta pretvornik združljiv?

Združljiv je z GPS enotami, konzolami XBOX, mikrokrmilniki Microchip PIC, Basic Stamps in drugimi napravami, ki uporabljajo signale RS232 ali TTL.

Kakšen kabel potrebujem za povezavo pretvornika z računalnikom?

Potrebujete serijski kabel DB9 moški na ženski (straight through) za povezavo pretvornika s priključkom RS232 na računalniku.

Kakšna je največja hitrost prenosa podatkov?

Največja hitrost je do 250 kbit/s, kar zagotavlja hitro in stabilno komunikacijo.

Kakšen napetostni razpon podpira pretvornik?

Deluje z napajanjem med 3V in 5.5V VCC.
