PCB zaščitna plošča 4S 40A za litijevo baterijo
Znamka: satkit
Shrani 4% Prej: 4,03 €
3,88€
DDV vključen (Brez DDV: 3,18 €)
Omejena zaloga
Standardna dostava
Sre, Apr 29 - Pet, Maj 1
Ekspresna dostava
Pon, Apr 27 - Tor, Apr 28
Vračila v 30 dneh
Brezplačna vračila v 30 dneh
Varna transakcija
Share:
Brezplačna dostava
Dostava od 4,99€
Enostavna vračila
30-dnevna politika vračil
Varno plačilo
100% varen zaključek nakupa
Garancija kakovosti
Samo originalni izdelki

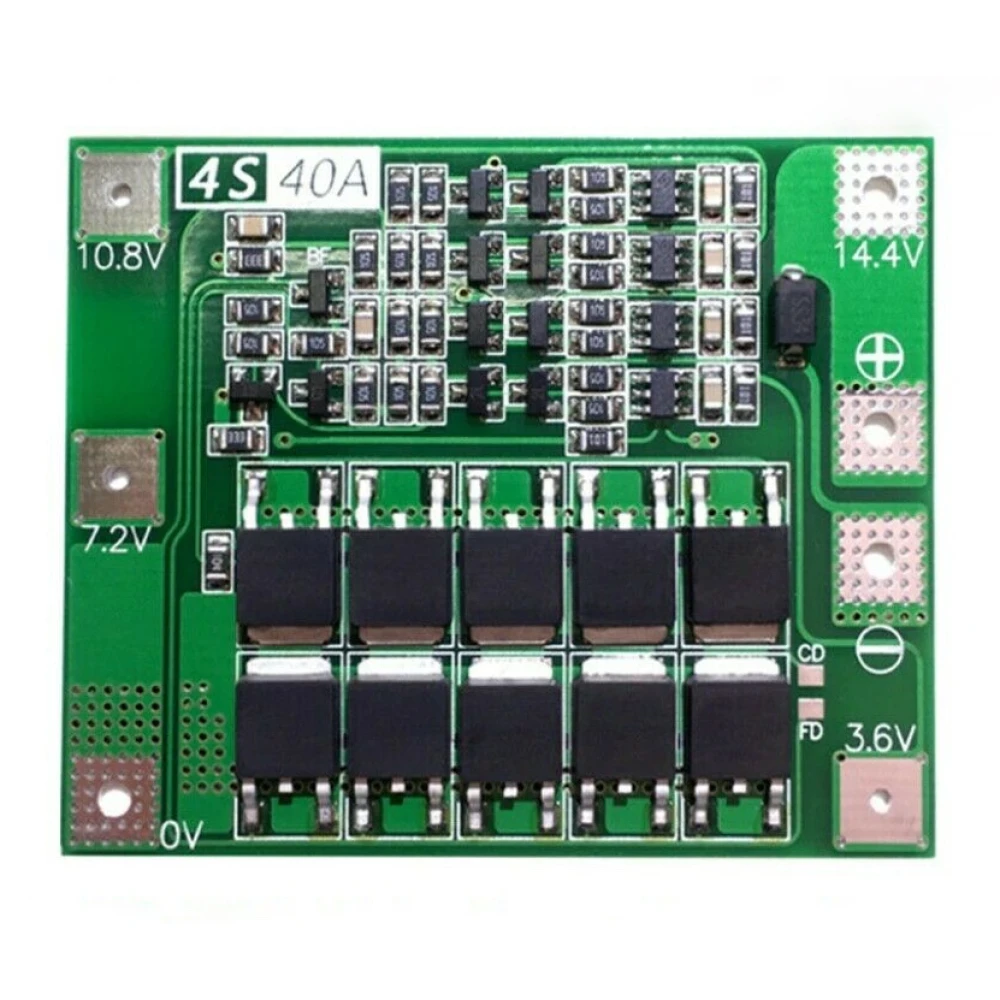

Izboljšana PCB zaščitna plošča 4S 40A za litijevo baterijo
Ta zaščitna plošča je zasnovana za litijeve baterije v konfiguraciji 4S, z nazivno napetostjo 16.8V in največjim neprekinjenim tokom praznjenja 40A, idealna za aplikacije, ki zahtevajo visoko moč in varnost.
Glavne lastnosti
- Združljiva nazivna napetost: 3.6V ali 3.7V na celico, vključno z baterijami 18650, 26650 in litij-polimernimi baterijami.
- Polnilna napetost: 16.8V do 18.1V.
- Neprekinjen tok praznjenja: do 40A (priporočljivo zmanjšati, če hlajenje ni zadostno).
- Neprekinjen tok polnjenja: do 20A.
- Vrsta naprave: regulator napetosti za zaščito in upravljanje baterij.
- Izravnalni tok: 100mA za ohranjanje zdravja celic.
- Razpoložljive različice: standardna (brez funkcije izravnave, moč do 135W) in uravnotežena (s funkcijo izravnave, moč do 220W).
Tehnične specifikacije
- Zahteva baterije z minimalno močjo: tri baterije 15C-20C ali šest baterij 10C-15C za uspešen zagon.

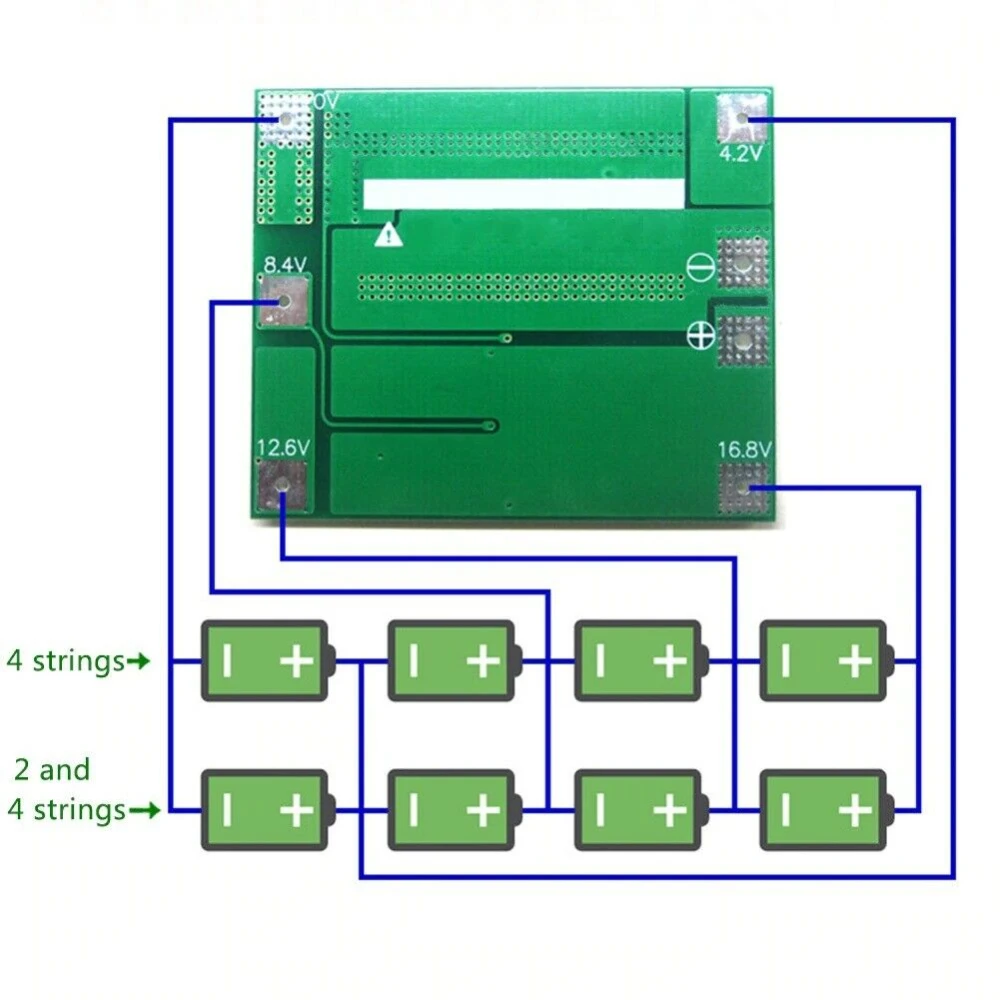

- Ožičenje je treba strogo upoštevati po napetostnem zemljevidu: 0V, 4.2V, 8.4V, 12.6V in 16.8V, da se preprečijo kratki stiki.
- Priporočljivo je priključiti nepolarni kondenzator (10uF-100uF, napetost >25V) med pozitivni in negativni priključek motorja, da se preprečijo povratni sunki.
- Pri baterijah v seriji se prepričajte, da ima vsaka skupina enako napetost; če ne, pred uporabo v seriji vsako baterijo napolnite posebej.
Tipične uporabe in združljivost
Ta plošča je idealna za zaščito litijevih baterij, ki se uporabljajo v električnih vozilih, sistemih za shranjevanje energije, dronih in drugih elektronskih napravah, ki zahtevajo visok tok in napredno zaščito. Združljiva je s cilindričnimi baterijami 18650, 26650 in litij-polimernimi baterijami v konfiguraciji 4S.
Razlike med standardno in uravnoteženo različico
- Standardna različica: primerna za zagonske tokove pod 80A in največjo moč 135W, brez funkcije izravnave.
- Uravnotežena različica: podpira zagonske tokove pod 80A in največjo moč 220W, vključuje funkcijo izravnave za podaljšanje življenjske dobe baterije.
Vsebina paketa
- 1 x izboljšana PCB zaščitna plošča 4S 40A za litijevo baterijo.
- Združljiva nazivna napetost za baterije 3.6V in 3.7V, vključno z 18650, 26650 in litij-polimernimi baterijami
- Neprekinjen tok praznjenja do 40A za visoko zmogljivost
- Neprekinjen tok polnjenja do 20A
- Funkcija izravnave s tokom 100mA v uravnoteženi različici
- Združljiva s konfiguracijami 4S 16.8V
- Standardna in uravnotežena različica glede na potrebe po moči in izravnavi
- Zahteva baterije z minimalno močjo 15C-20C ali 10C-15C za varen zagon
- Vključuje priporočila za preprečevanje kratkih stikov in povratnih sunkov
Vprašanja in odgovori kupcev
Kakšne so fizične dimenzije in približna teža zaščitne plošče 4S 40A?
Specifične informacije o dimenzijah in teži niso navedene v priloženem opisu. Običajno so plošče tega tipa dolge približno 60–70 mm in široke 15–20 mm, s težo manj kot 20 g. Če potrebujete natančne podatke, je priporočljivo preveriti datasheet proizvajalca.
Kateri priključni in montažni ukrepi so ključni za preprečevanje napak ali kratkega stika pri namestitvi te PCB?
Nujno je slediti zaporedju ožičenja: priključite natančno po shemi 0 V, 4,2 V, 8,4 V, 12,6 V in 16,8 V. Nikoli ne izvajajte namernega kratkega stika. Pred uporabo v seriji morajo biti vse celice izenačene po napetosti. Poleg tega je priporočljivo na priključke motorja namestiti nepolarni kondenzator (>25 V, 10–100 μF) za zaščito pred povratnimi sunki.
Kakšne tokovne omejitve podpira plošča in kaj se zgodi, če se te vrednosti med polnjenjem ali praznjenjem presežejo?
Plošča podpira do 40 A neprekinjenega praznjenja in 20 A neprekinjenega polnjenja. Če se te vrednosti presežejo, zlasti ob neustreznem hlajenju, se znatno poveča tveganje za pregrevanje, nepopravljivo poškodbo komponent plošče ali celo varnostne okvare. Priporočljivo je, da ne delujete neprekinjeno blizu teh največjih mej.
S katerimi vrstami baterij je ta zaščitna plošča združljiva?
Združljiva je z litijevimi baterijami z nazivno napetostjo 3.6V ali 3.7V, vključno s cilindričnimi baterijami 18650, 26650 in litij-polimernimi baterijami v konfiguraciji 4S.
Kakšna je razlika med standardno in uravnoteženo različico te plošče?
Standardna različica nima funkcije izravnave in podpira do 135W, medtem ko uravnotežena različica vključuje funkcijo izravnave in podpira do 220W, kar pomaga podaljšati življenjsko dobo baterije.
Kako je treba namestiti zaščitno ploščo, da se preprečijo poškodbe?
Ožičenje je treba strogo upoštevati po napetostnem zemljevidu 0V, 4.2V, 8.4V, 12.6V in 16.8V. Poleg tega je priporočljivo priključiti nepolarni kondenzator med pozitivni in negativni priključek, da se preprečijo povratni sunki.
Kakšen največji tok podpira plošča pri neprekinjenem praznjenju in polnjenju?
Podpira največji neprekinjen tok praznjenja 40A in največji neprekinjen tok polnjenja 20A, čeprav je priporočljivo zmanjšati tok, če hlajenje ni zadostno.
