PCB zaščitna plošča 3S 60A za litijevo baterijo – izboljšana različica

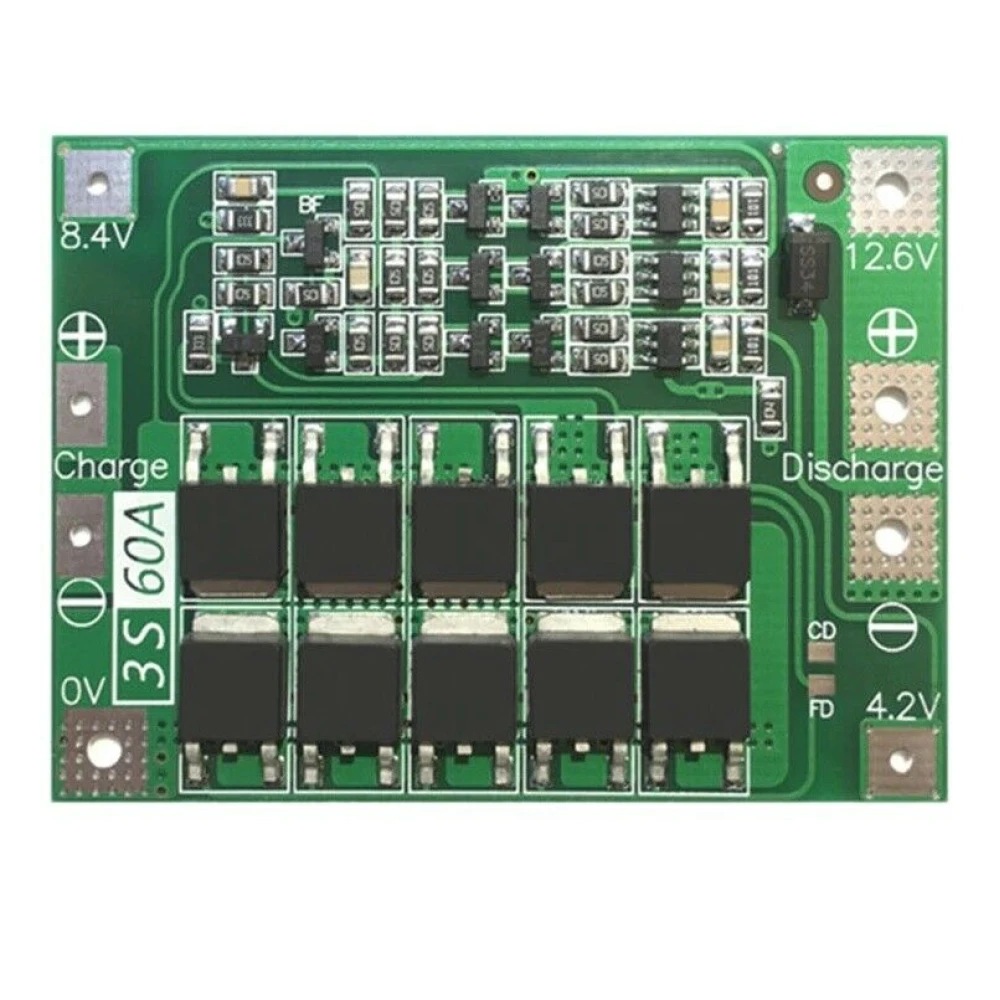

Vista frontal de placa de protección PCB 3S 60A para batería de litio

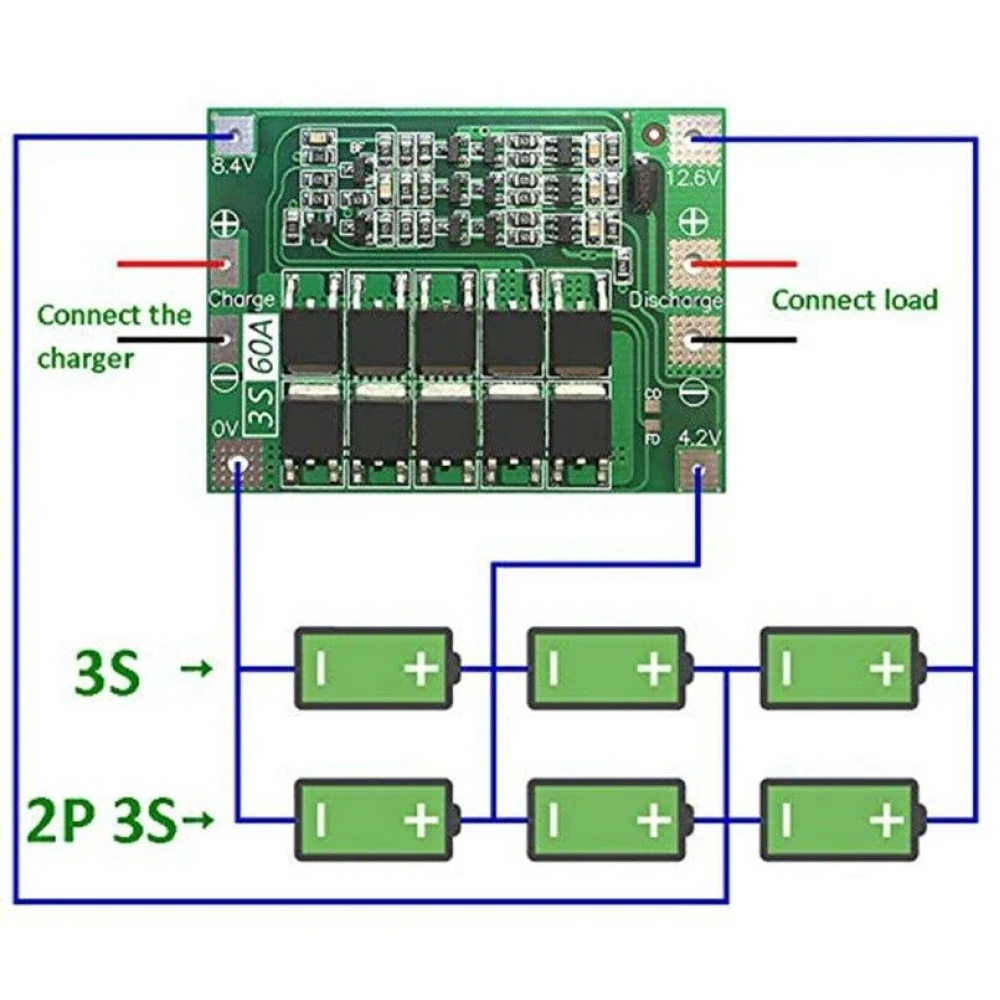

Detalle de conexiones de placa de protección PCB 3S 60A batería litio

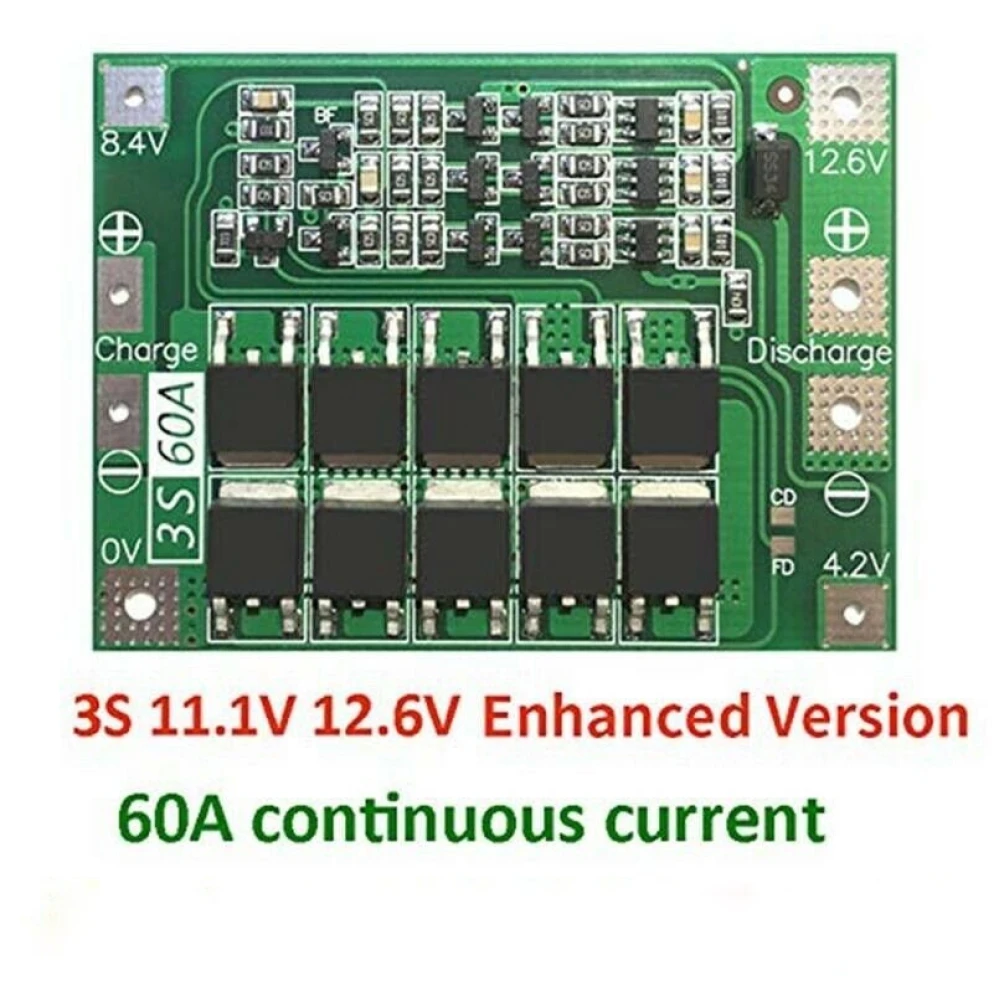

Placa de protección PCB 3S 60A batería litio instalada en batería

PCB zaščitna plošča 3S 60A za litijevo baterijo – izboljšana različica

Name: PCB zaščitna plošča 3S 60A za litijevo baterijo – izboljšana različica
Brand: satkit
SKU: 1C100804
Price: 3.66 EUR
Availability: InStock

Znamka: satkit

Bodite prvi, ki bo ocenil ta izdelek

3,66€

DDV vključen (Brez DDV: 3,00 €)

Na zalogi - Odpošljemo takoj

Standardna dostava Pet, Maj 1 - Tor, Maj 5

Ekspresna dostava Sre, Apr 29 - Čet, Apr 30

Vračila v 30 dneh

Količina

Brezplačna vračila v 30 dneh

Varna transakcija

Brezplačna dostava Dostava od 4,99€

Enostavna vračila 30-dnevna politika vračil

Varno plačilo 100% varen zaključek nakupa

Garancija kakovosti Samo originalni izdelki

PCB zaščitna plošča 3S 60A za litijevo baterijo - izboljšana različica

Ta PCB zaščitna plošča je posebej zasnovana za litijeve baterije v konfiguraciji 3S in omogoča največji neprekinjeni tok praznjenja 60A. Primerna je za zaščito litijevih baterij tipa 18650, 26650 in litijevih polimernih baterij ter zagotavlja varno in učinkovito delovanje.

Glavne lastnosti

Nazivna napetost: 3,7V na celico z največjo polnilno napetostjo 4,2V.
Skupna polnilna napetost: Med 12,6V in 13,6V za 3 celice v seriji.
Neprekinjen tok praznjenja: Do 60A, pri čemer je priporočljivo zmanjšati tok, če hlajenje ni zadostno.
Material: Visokokakovosten PCB, zelene barve.
Dimenzije: 41 x 55 x 3.4 mm, kompaktna za enostavno vgradnjo.

Tehnične specifikacije

Združljivo z baterijami moči 15C-20C (najmanj tri baterije) ali 10C-15C (najmanj šest baterij) za uspešen zagon.
Dosledno je treba upoštevati shemo ožičenja: 0V, 4,2V, 8,4V, 12,6V, 16,8V, da se preprečijo kratki stiki.
Priporočljivo je priključiti nepolarni kondenzator (10uF-100uF, napetost višja od 25V) med pozitivni in negativni priključek motorja, da se med polnjenjem preprečijo povratni sunki.
Pri konfiguracijah s štirimi skupinami baterij v seriji zagotovite, da je napetost vsake skupine enaka; če ni, vsako baterijo pred uporabo v seriji napolnite posebej.

Tipične uporabe

Ta plošča je idealna za zaščito litijevih baterij v aplikacijah z visokim tokom, kot so električna vozila, električno orodje, sistemi za shranjevanje energije in druge naprave, ki zahtevajo zanesljivo zaščito za 3S baterije.

Združljivost

Združljivo z litijevimi baterijami tipa 18650, 26650 in litijevimi polimernimi baterijami, konfiguriranimi v 3S (tri celice v seriji). Ni združljivo z drugimi konfiguracijami kot 3S.

Vsebina paketa

1 x PCB zaščitna plošča 3S 60A izboljšana različica za litijevo baterijo.

Izboljšana različica za zaščito 3S litijevih baterij
Največji neprekinjeni tok praznjenja 60A
Združljivo z baterijami 18650, 26650 in litijevim polimerom
Nazivna napetost 3,7V na celico, skupno polnjenje 12,6V - 13,6V
Kompaktne dimenzije 41x55x3.4mm za enostavno vgradnjo

Vprašanja in odgovori kupcev

Kakšne so dimenzije in teža plošče ter kaj točno je vključeno v škatli?

Plošča meri 41 mm x 55 mm x 3,4 mm. Tipična teža je med 8 in 12 g, odvisno od proizvajalca. V škatli je en kos plošče PCB 3S 60A izboljšane različice, brez kablov in dodatne opreme.

Ali je za namestitev ali spajkanje plošče na 3S baterijski paket potreben kak poseben postopek?

Da, potrebno je spajkati priključke v skladu s shemo povezav: 0V, 4,2V, 8,4V in 12,6V ter preprečiti nenamerne kratke stike. Za optimalen zagon so priporočljive baterije z minimalno zmogljivostjo 15C–20C (tri enote) oziroma 10C–15C (šest enot vzporedno). Nepolaren kondenzator 25 V/10–100 μF na izhodu je lahko priporočljiv za povratne sunke.

Kakšen največji izpustni in polnilni tok podpira plošča ter kakšne so njene toplotne ali varnostne omejitve?

Plošča podpira največji neprekinjeni izpustni tok 60 A za sisteme z ustreznim hlajenjem. Ob nezadostnem prezračevanju se lahko pregreje, zato je priporočljivo, da v zaprtih okoljih ne presegate 40–45 A neprekinjeno. Varno delovno območje je od 0 do 60 °C. Preseganje teh mej lahko sproži toplotno zaščito ali skrajša življenjsko dobo.

S katerimi vrstami baterij je ta zaščitna plošča združljiva?

Združljiva je s 3S litijevimi baterijami, vključno z modeli 18650, 26650 in litijevimi polimernimi baterijami.

Kakšen največji tok podpira ta plošča?

Plošča podpira največji neprekinjeni tok praznjenja 60A, vendar je priporočljivo tok zmanjšati, če hlajenje ni zadostno.

Ali lahko to ploščo uporabim za baterije z več kot 3 celicami v seriji?

Ne, ta plošča je zasnovana posebej za konfiguracije s 3 celicami v seriji (3S). Za več celic je potrebna druga vrsta plošče.

Katere previdnostne ukrepe moram upoštevati pri namestitvi te plošče?

Upoštevati je treba pravilno shemo ožičenja in preprečiti kratke stike. Poleg tega je priporočljivo priključiti nepolarni kondenzator, da se med polnjenjem preprečijo povratni sunki.

Ali plošča vključuje kakšen dodaten pribor?

Paket vključuje samo PCB zaščitno ploščo 3S 60A izboljšane različice za litijevo baterijo.
