PCB zaščitna plošča 3S 40A za litijevo baterijo
Znamka: satkit
3,05€
DDV vključen (Brez DDV: 2,50 €)
Na zalogi - Odpošljemo takoj
Standardna dostava
Sre, Apr 29 - Pet, Maj 1
Ekspresna dostava
Pon, Apr 27 - Tor, Apr 28
Vračila v 30 dneh
Brezplačna vračila v 30 dneh
Varna transakcija
Share:
Brezplačna dostava
Dostava od 4,99€
Enostavna vračila
30-dnevna politika vračil
Varno plačilo
100% varen zaključek nakupa
Garancija kakovosti
Samo originalni izdelki

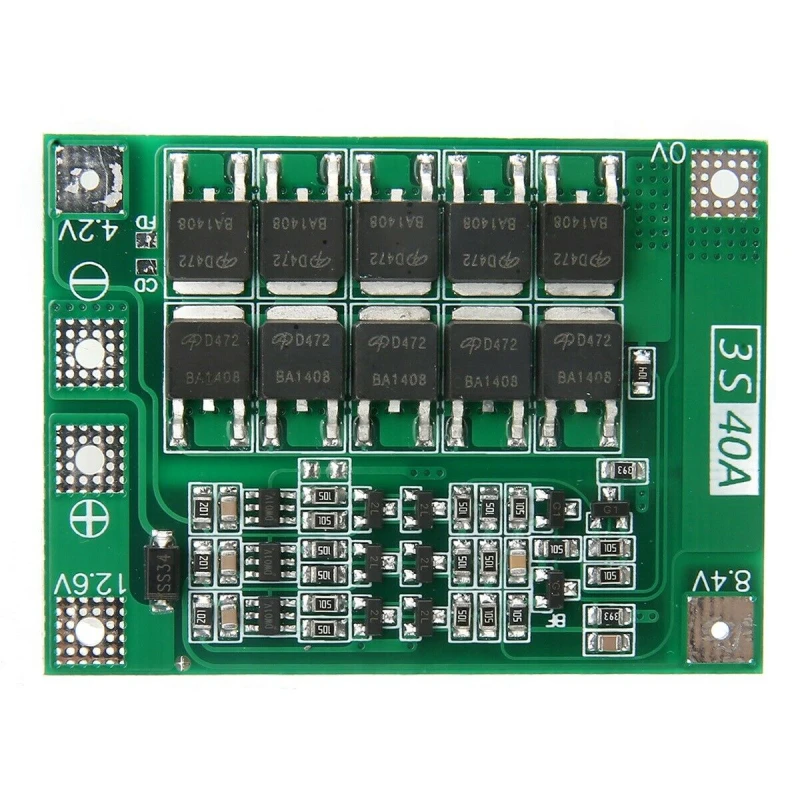

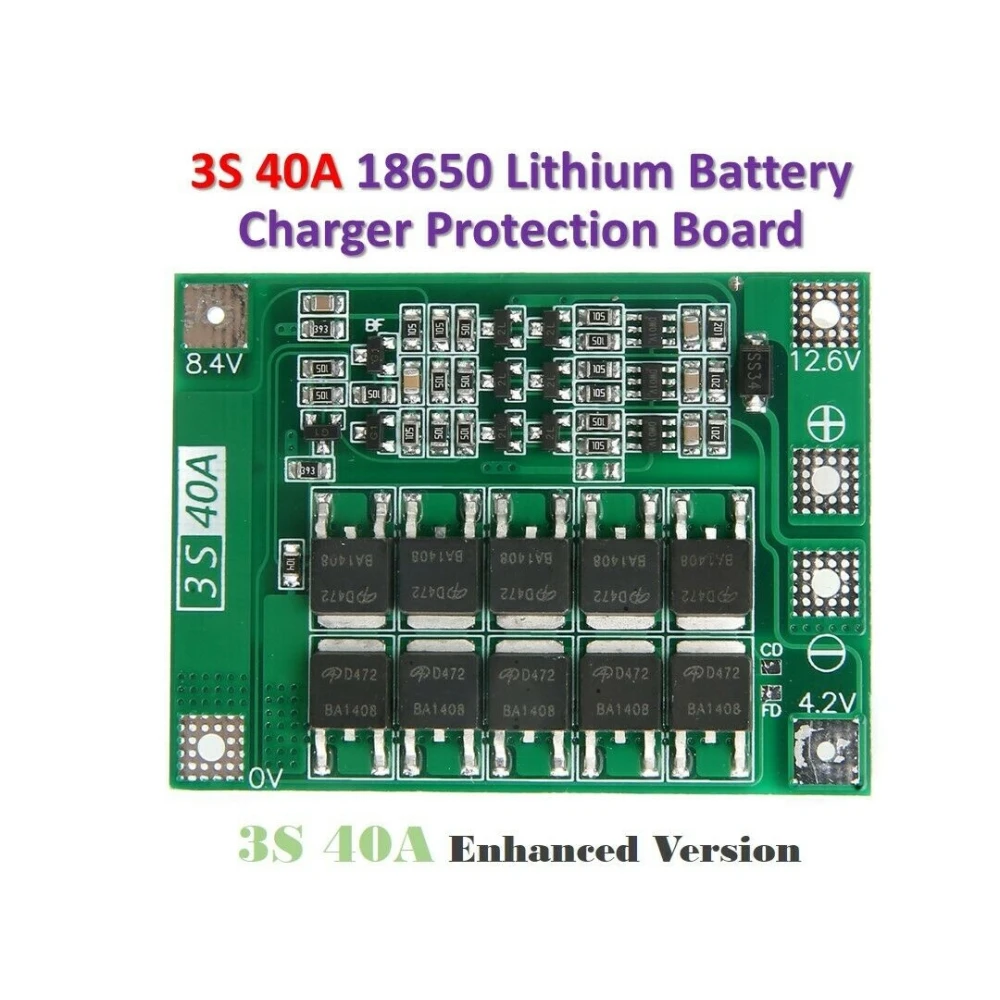

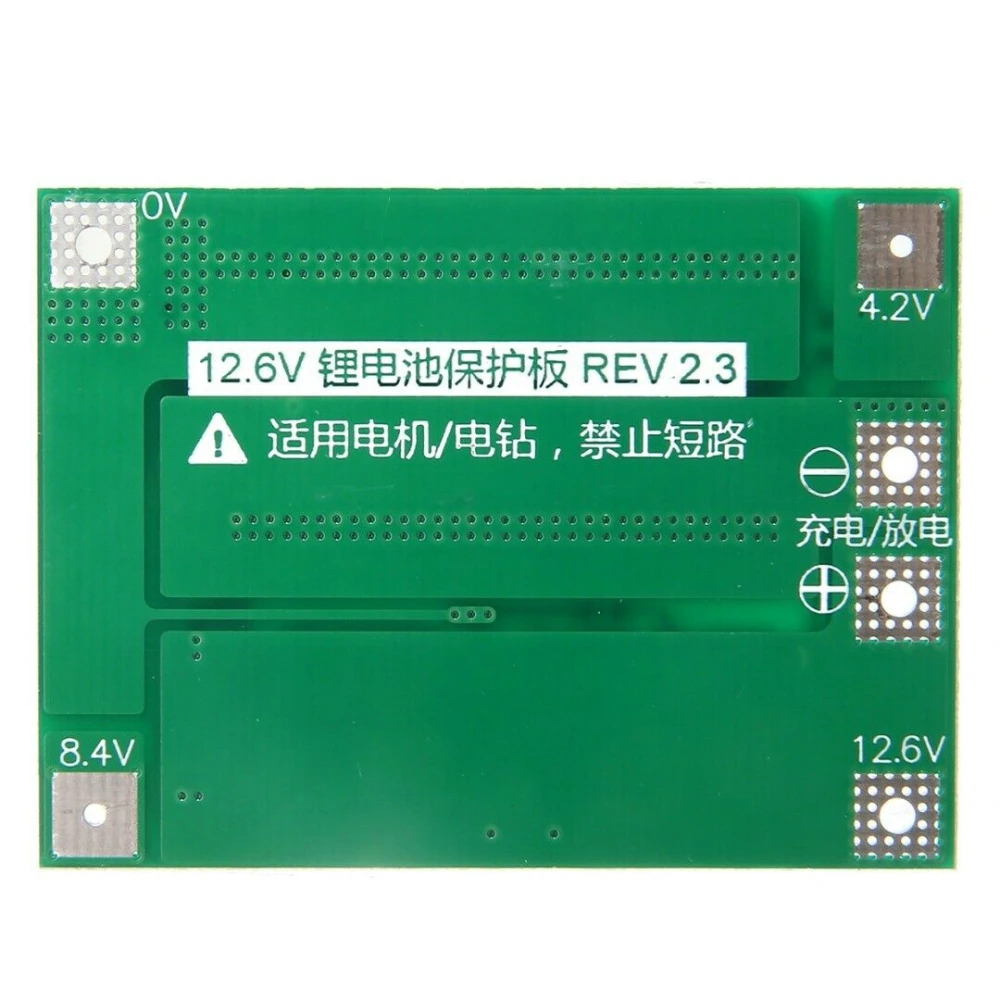

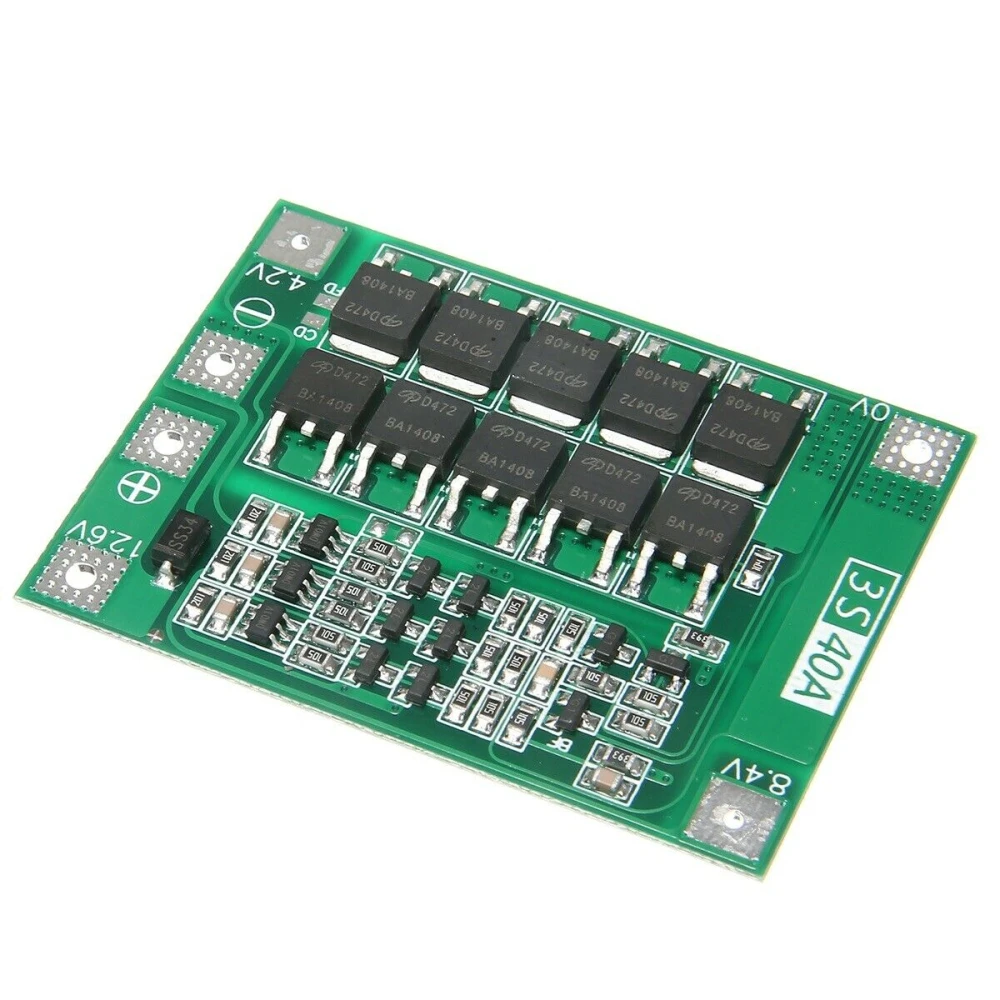

PCB zaščitna plošča 3S 40A za litijevo baterijo - izboljšana različica
Ta PCB zaščitna plošča je napredna rešitev, zasnovana za zaščito litijevih baterij v konfiguracijah 3S (tri celice zaporedno). Primerna je za baterije z nazivno napetostjo 3,6V in 3,7V, vključno s pogostimi modeli, kot so 18650, 26650 in litij-polimerske baterije. Izboljšana zasnova zagotavlja zanesljivo zaščito pred prekomernim polnjenjem, prekomernim praznjenjem in kratkimi stiki.
Glavne značilnosti
- Nazivna napetost: Združljivo z litijevimi baterijami 3,6V in 3,7V.
- Polnilna napetost: Med 12,6V in 13,6V.

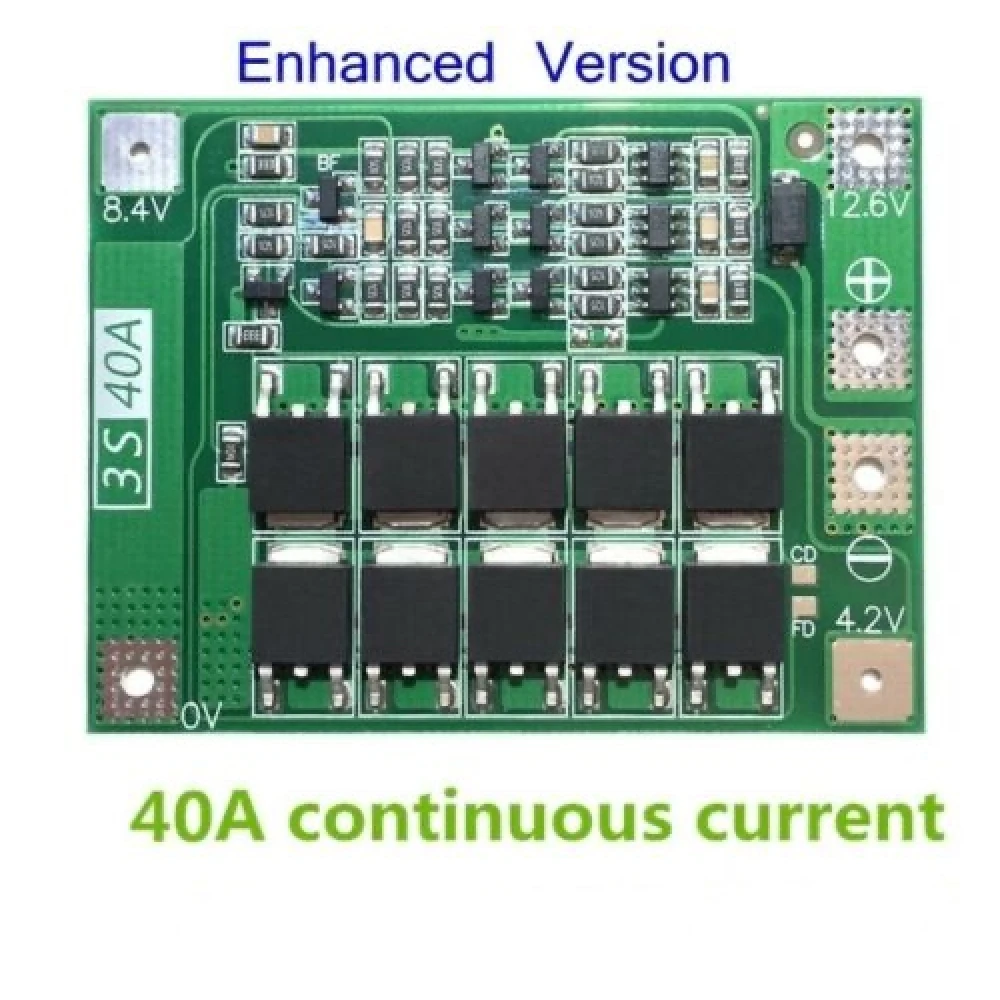

- Stalni tok praznjenja: Do 40A (priporočljivo je zmanjšati tok, če je hladilno okolje nezadostno).
- Stalni polnilni tok: Do 20A.
- Material: Visokokakovostni PCB.
- Barva: Zelena.

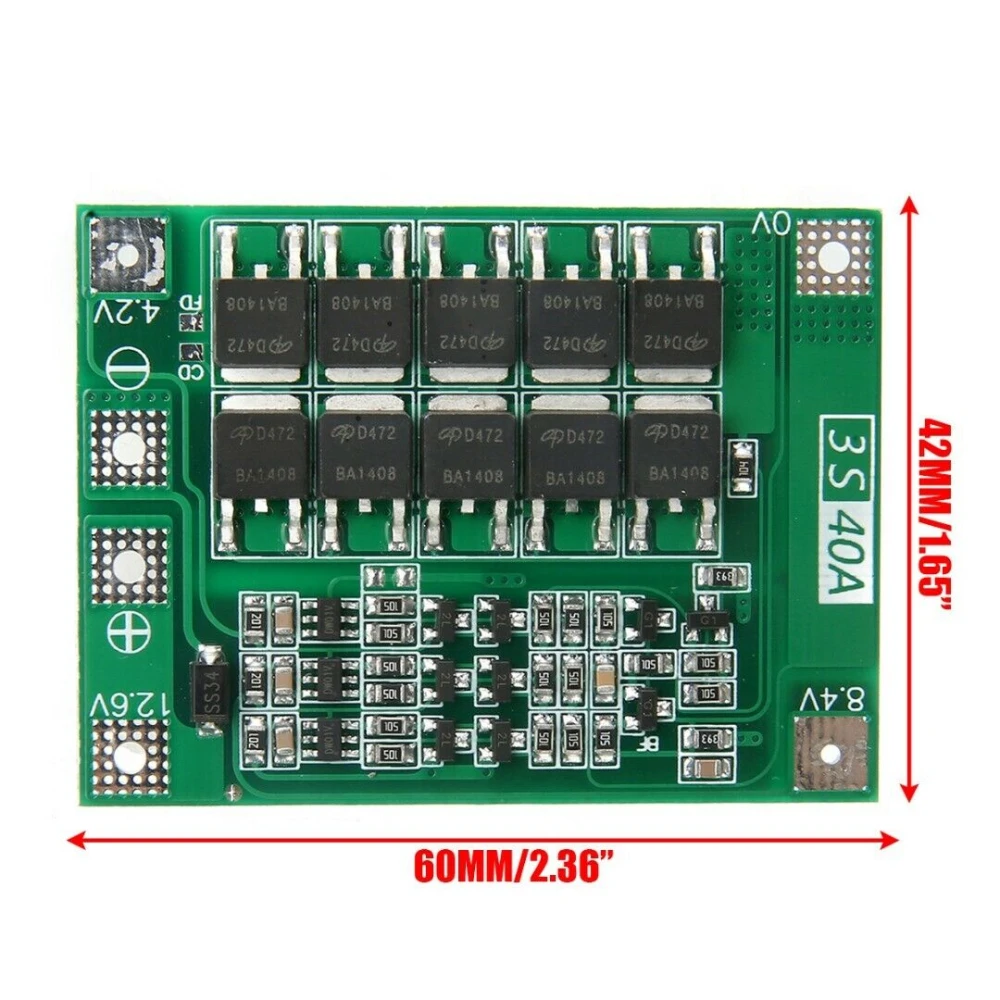

- Velikost: 41 x 55 x 3.4 mm.
Specifikacije in uporaba

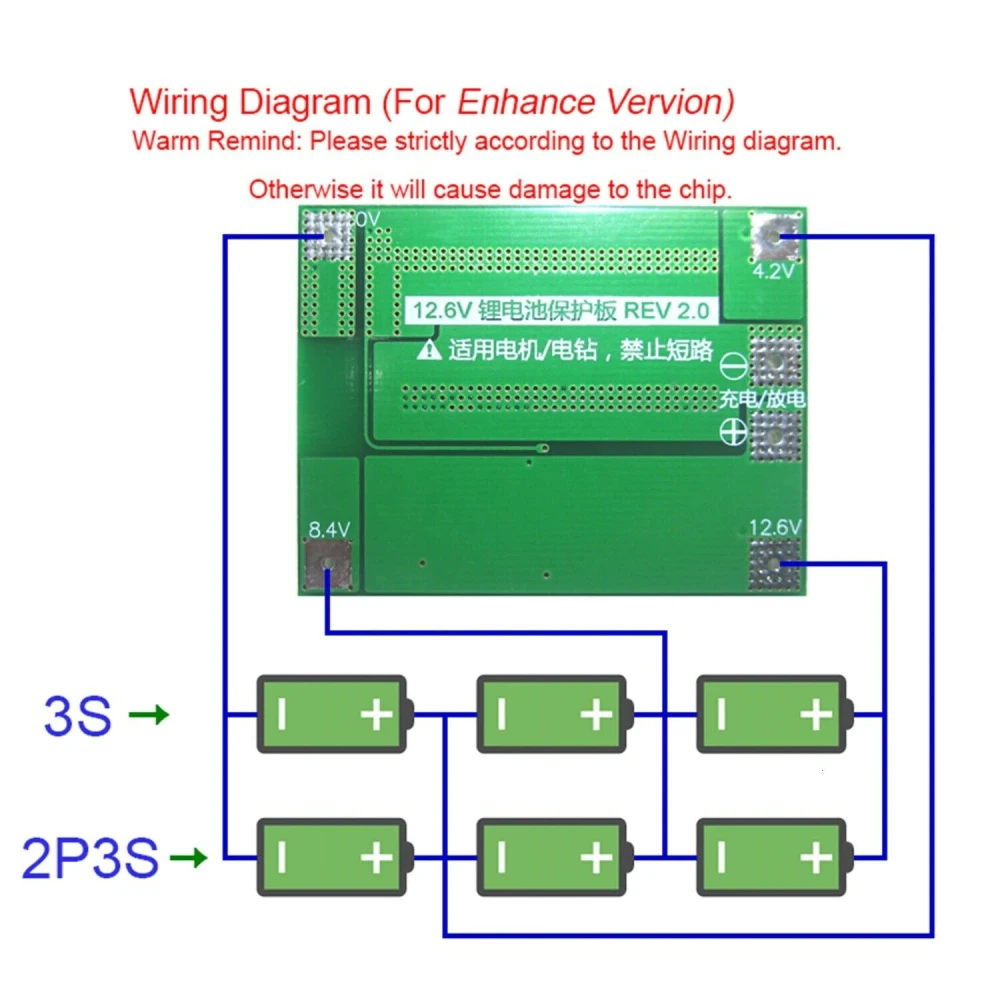

Za uspešen zagon je priporočljivo uporabiti tri baterije z močjo 15C-20C ali šest baterij z močjo 10C-15C. Namestitev mora strogo slediti shemi ožičenja z napetostmi 0V, 4,2V, 8,4V, 12,6V in 16,8V, pri čemer se je treba izogibati namernim kratkim stikom.
Pri uporabi plošče z obremenitvijo je priporočljivo med pozitivni in negativni priključek povezati nepolaren kondenzator s kapaciteto med 10uF in 100uF ter napetostjo nad 25V, da se preprečijo povratni sunki, ki bi lahko poškodovali sistem.
Če se uporabljajo štiri skupine baterij zaporedno, je bistveno zagotoviti, da je napetost vsake skupine enaka. V nasprotnem primeru je treba vsako baterijo pred zaporedno povezavo napolniti posebej.
Vključuje
- 1 x PCB zaščitna plošča 3S 40A izboljšana različica za litijevo baterijo.
Združljivost
Združljivo z litijevimi baterijami 3S, vključno z modeli 18650, 26650 in litij-polimerskimi baterijami z nazivno napetostjo 3,6V in 3,7V.
Prednosti
- Učinkovita zaščita pred prekomernim polnjenjem in prekomernim praznjenjem.
- Visoka tokovna zmogljivost za zahtevne aplikacije.
- Kompaktna in vzdržljiva zasnova.
- Enostavna namestitev po priporočenem ožičenju.
- Združljivo z litijevimi baterijami 3S (3,6V in 3,7V), vključno z 18650 in 26650
- Stalni tok praznjenja do 40A za visoko zmogljivost
- Stalni polnilni tok do 20A za varno polnjenje
- Kompaktne mere: 41x55x3.4mm, zelena barva
- Vključuje priporočen kondenzator za preprečevanje povratnih sunkov
- Za optimalen zagon zahteva baterije z močjo 15C-20C
- Namestitev po shemi ožičenja od 0V do 16,8V
- Visokokakovosten PCB material za vzdržljivost in zaščito
Vprašanja in odgovori kupcev
Kakšne so dimenzije in približna teža plošče ter kaj je vključeno v škatli?
Plošča meri 41 mm x 55 mm x 3,4 mm in je izdelana iz zelene PCB. Vsebina paketa vključuje samo 1 kos zaščitne plošče; kabli, konektorji in fizični priročnik niso priloženi. Tipična teža plošče teh dimenzij je manjša od 25 g.
Katere tokovne omejitve ali pregrevanje moram upoštevati med namestitvijo?
Priporočeni največji neprekinjeni izpustni tok je 40 A, polnilni pa 20 A. Če prezračevanje ni ustrezno, je priporočljivo tok zmanjšati, da se prepreči pregrevanje PCB. Preseganje teh mej lahko povzroči prezgodnjo aktivacijo zaščite ali poškodbe plošče. Priporočljivo je delovati v varnem območju in v prvih uporabah spremljati temperaturo.
Kako se ta zaščitna plošča 3S 40A primerja s standardnimi modeli z nižjim tokom v scenarijih visoke porabe?
V scenarijih visoke porabe ta plošča podpira do 40 A neprekinjenega praznjenja, medtem ko standardni modeli običajno ponujajo med 10 in 20 A. Višji tok omogoča napajanje motorjev in naprav z večjo močjo, vendar zahteva baterije, ki lahko oddajo tak tok (najmanj 15C–20C na celico). Uporaba v zahtevnih aplikacijah je izvedljiva, če se spoštujejo toplotne omejitve.
Za katere vrste baterij je ta zaščitna plošča združljiva?
Združljiva je z litijevimi baterijami 3S, vključno z modeli 18650, 26650 in litij-polimerskimi baterijami z nazivno napetostjo 3,6V in 3,7V.
Kakšen je največji tok praznjenja, ki ga plošča podpira?
Podpira največji stalni tok praznjenja 40A, čeprav je priporočljivo zmanjšati tok, če hladilno okolje ni ustrezno.
Na kaj moram biti pozoren pri namestitvi plošče?
Strogo je treba slediti shemi ožičenja z napetostmi 0V, 4,2V, 8,4V, 12,6V in 16,8V ter se izogibati kratkim stikom. Poleg tega je priporočljivo priključiti nepolaren kondenzator za preprečevanje povratnih sunkov.
Ali je priložen kakšen dodatni pribor?
Vključuje 1 izboljšano PCB zaščitno ploščo 3S 40A. Za boljšo zaščito med polnjenjem je priporočljivo uporabiti nepolaren kondenzator (ni priložen).
Ali lahko v seriji uporabljam baterije z različno napetostjo?
Ni priporočljivo. Če napetosti niso enake, je treba vsako baterijo pred zaporedno povezavo napolniti posebej, da se preprečijo poškodbe.
