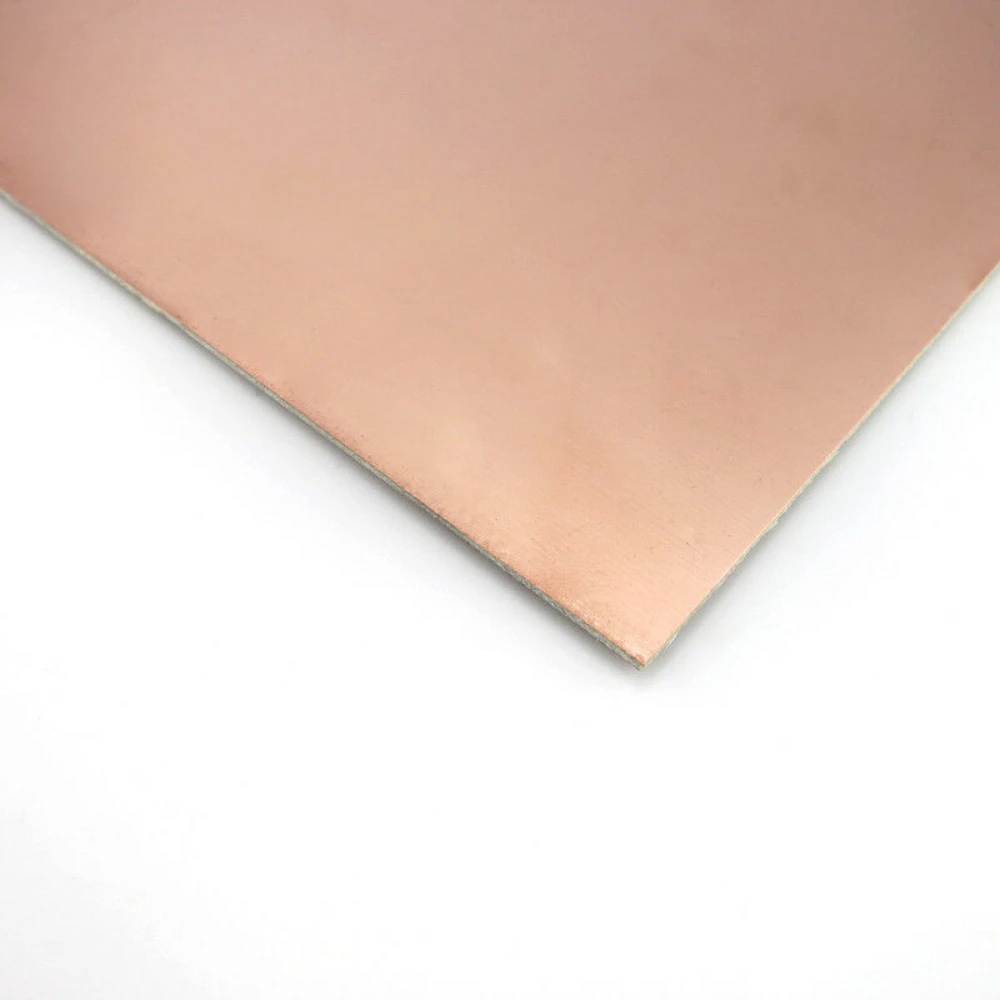

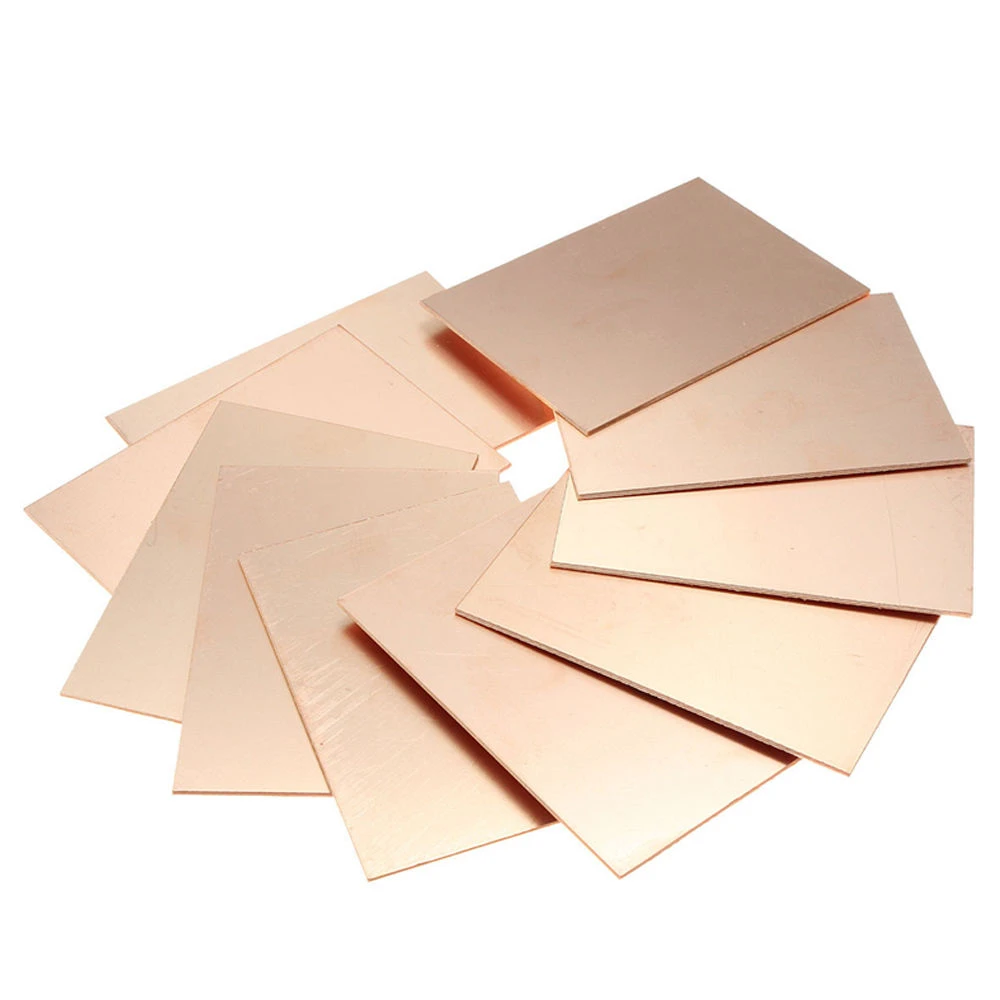

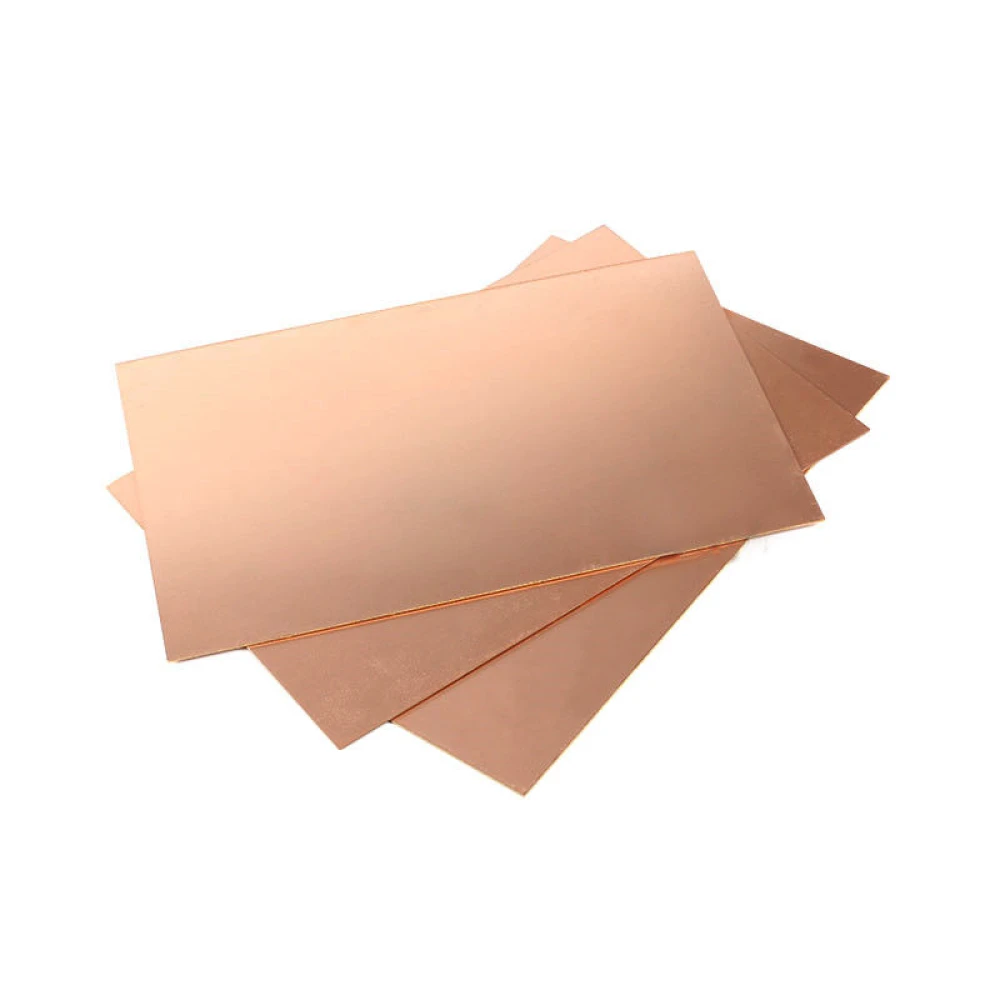

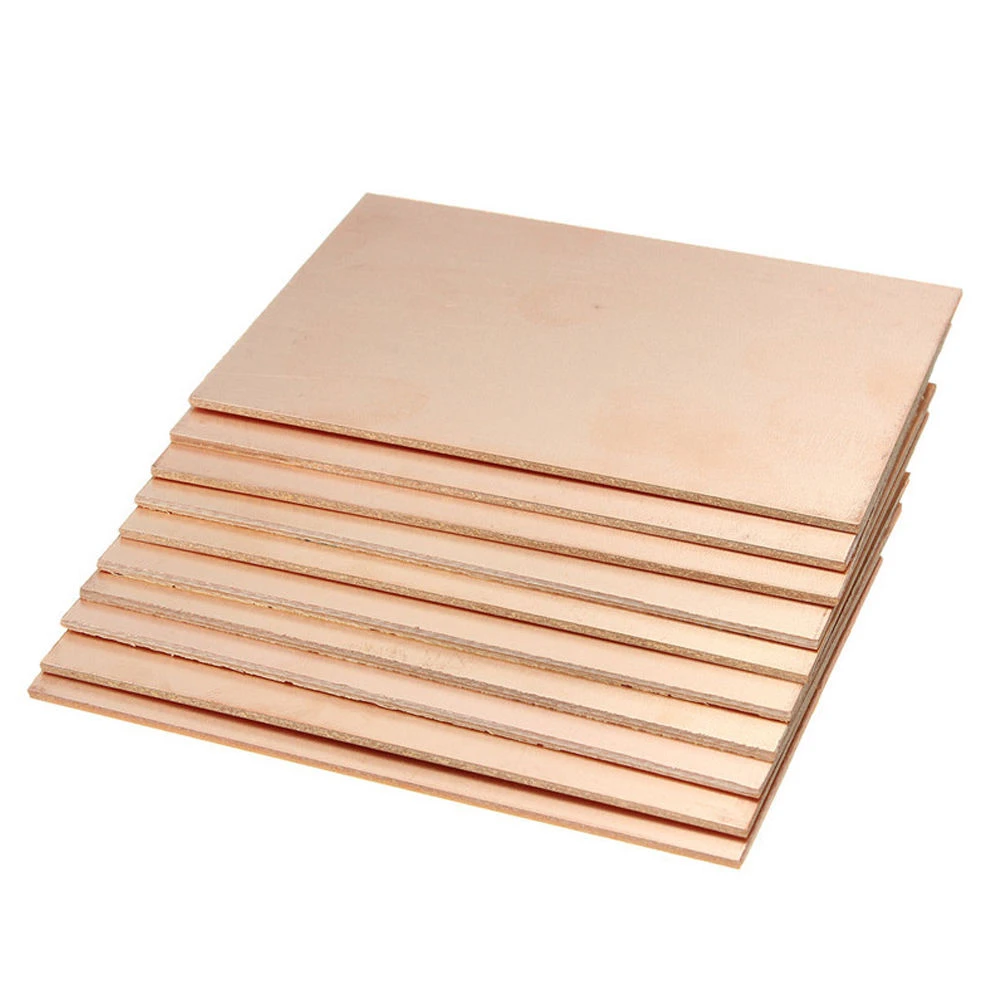

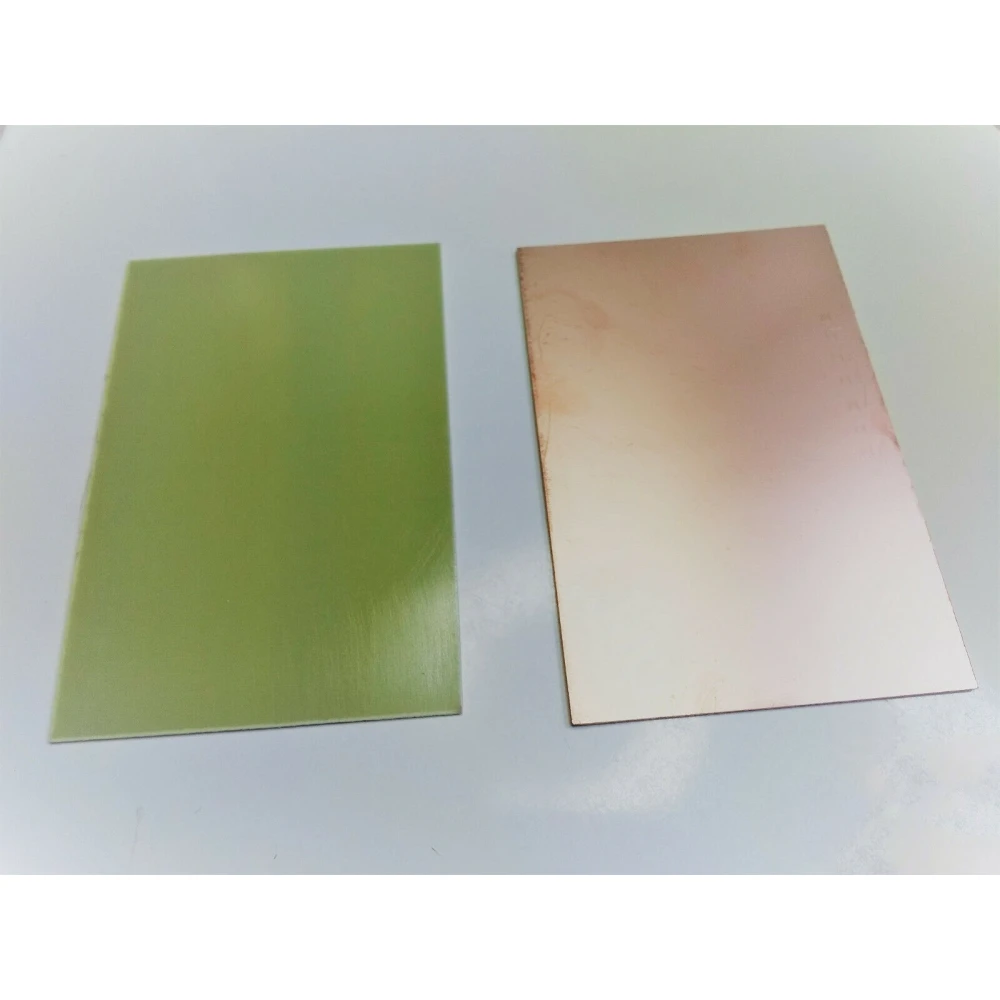

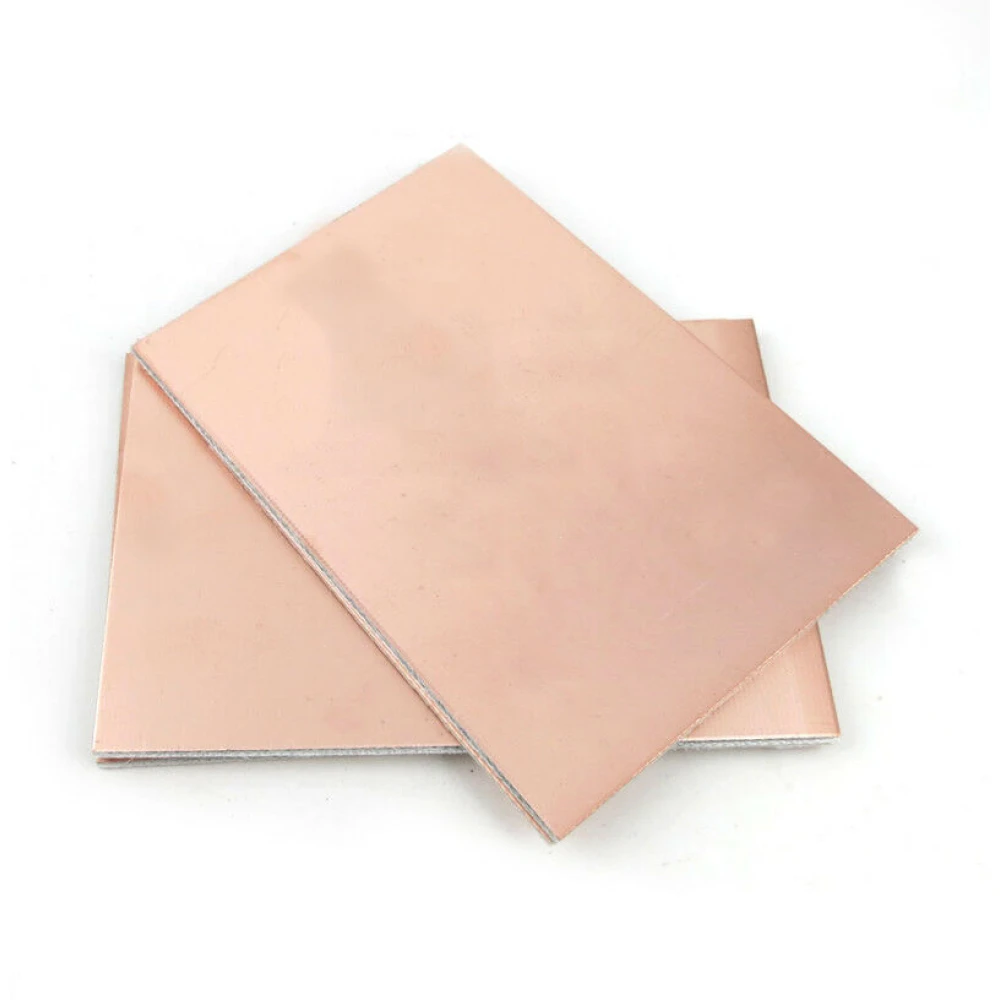

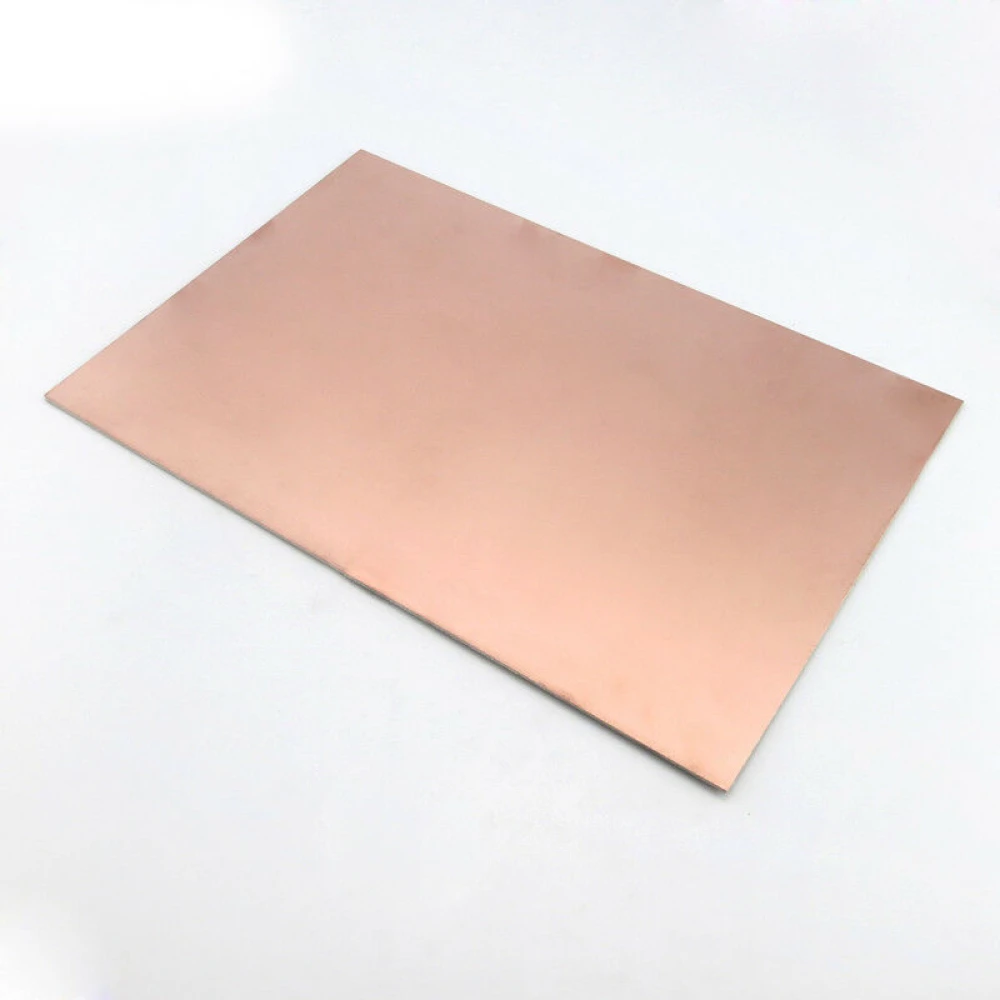

PCB plošča baker 15x20cm enostranska iz FR4 za DIY projekte
Znamka: satkit
2,68€
DDV vključen (Brez DDV: 2,20 €)
Omejena zaloga
Standardna dostava
Sre, Apr 29 - Pet, Maj 1
Ekspresna dostava
Pon, Apr 27 - Tor, Apr 28
Vračila v 30 dneh
Brezplačna vračila v 30 dneh
Varna transakcija
Share:
Brezplačna dostava
Dostava od 4,99€
Enostavna vračila
30-dnevna politika vračil
Varno plačilo
100% varen zaključek nakupa
Garancija kakovosti
Samo originalni izdelki
PCB plošča baker 15x20cm enostranska znamke satkit je laminirana plošča iz FR4 steklenih vlaken, posebej zasnovana za izdelavo tiskanih vezij v DIY elektronskih projektih. Ta enostranska tiskana vezna plošča ima bakreno prevleko, ki olajša izdelavo varnih in trajnih električnih povezav.
Glavne značilnosti:
- Material: FR4 steklena vlakna, znana po visoki mehanski in toplotni odpornosti.
- Velikost: 15 x 20 cm, idealna za projekte srednje velikosti.

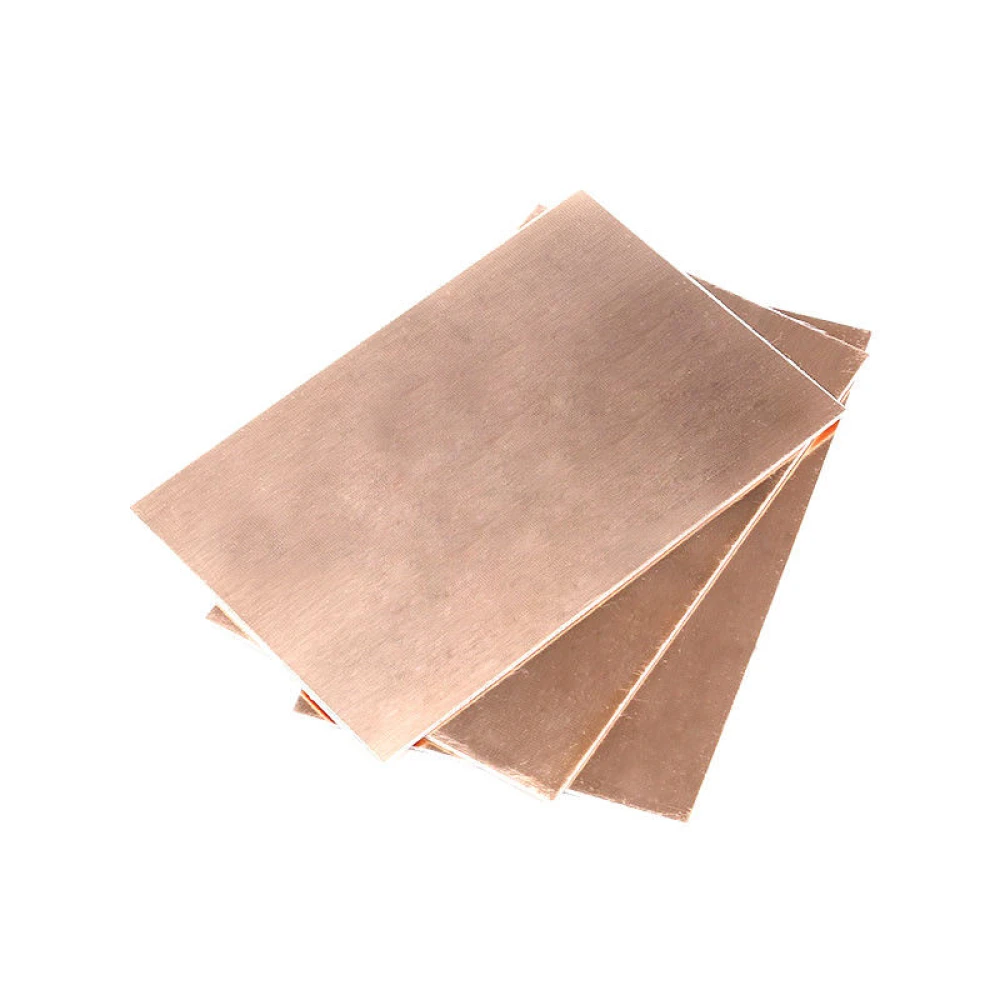

- Debelina: 1.5 mm, kar zagotavlja togost in stabilnost plošče.
- Sloji: En sloj bakra, popoln za preprosta in cenovno ugodna vezja.
- Zaključek: Bakrena prevleka za odlično električno prevodnost.
Uporaba in aplikacije:
Ta PCB plošča je idealna za navdušence in profesionalce, ki želijo izdelati lastna tiskana vezja za elektronske projekte, prototipe ali popravila. Njena velikost in lastnosti jo naredijo primerno za elektronske naprave, izobraževalne eksperimente in DIY razvoj.
Združljivost:
Združljiva je z običajnimi tehnikami jedkanja in spajkanja za PCB plošče. Uporablja se lahko s standardnimi elektronskimi komponentami za površinsko montažo ali skozi luknje, če je zasnova namenjena eni strani.
S satkit dobite zanesljiv izdelek, ki izpolnjuje standarde kakovosti za DIY elektroniko. Izkoristite to PCB ploščo baker 15x20cm enostransko za enostavno in natančno izdelavo prilagojenih vezij.
- Vzdržljiv in odporen FR4 material iz steklenih vlaken
- Dimenzije 15 x 20 cm za srednje velike projekte
- Debelina 1.5 mm za večjo togost plošče
- En sloj z bakreno prevleko za prevodnost
- Idealno za DIY projekte in elektronske prototipe
Vprašanja in odgovori kupcev
Kakšne prednosti ima izbira PCB plošče iz FR4 steklenih vlaken z eno bakreno stranjo v primerjavi z alternativami, kot je bakelit?
Plošča iz FR4 steklenih vlaken ponuja boljšo mehansko odpornost, večjo toplotno toleranco in manjšo absorpcijo vlage v primerjavi z bakelitom. To omogoča večjo zanesljivost pri prototipih in vezjih, izpostavljenih zmerno zahtevnim okoljem. Bakelit pa je lahko dovolj dober pri nizkocenovnih sestavih in manj zahtevnih električnih pogojih.
Kakšna je natančna debelina bakra in FR4 na tej plošči ter kako vpliva na tokovno zmogljivost?
Standardna debelina bakra na teh ploščah je običajno 35 µm (1 oz/ft²), čeprav se lahko razlikuje glede na serijo. FR4 je debel 1,5 mm. Baker debeline 35 µm omogoča prevajanje tokov do 2–3 A po dovolj široki stezi brez pregrevanja, če zasnova vodnika to podpira. Za večje tokove ali odvajanje toplote je potrebna podrobna analiza.
Ali je ploščo mogoče enostavno rezati in vrtati za prilagoditev projektom različnih velikosti in oblik?
Da, ploščo je mogoče rezati z ročno žago ali rotacijskim orodjem ter vrtati s svedri iz karbida za FR4. Potrebna je zaščita dihal, saj je prah iz steklenih vlaken dražeč. Dimenzije 15 cm x 20 cm dopuščajo približno napako ±0,5 mm.
Ali za ta tip PCB materiala veljajo kakšni varnostni predpisi ali klasifikacije?
Material FR4, uporabljen v PCB-jih, običajno izpolnjuje standarde UL94-V0 glede zaviranja gorenja, kar pomeni, da se sam ugasne po odstranitvi vira ognja. Kljub temu je treba pri proizvajalcu preveriti, ali ima ta konkretna plošča certifikat UL. Ni primerna za aplikacije z visoko napetostjo ali temperaturami nad 130 °C.
Katere prakse priporočate za podaljšanje življenjske dobe plošče in preprečevanje oksidacije izpostavljenega bakra pred kositranjem?
Priporočamo rokovanje s ploščo v rokavicah, da se izognete odtisom, shranjevanje na suhem mestu in stran od korozivnih snovi. Če je ne boste uporabili takoj, lahko na baker nanesete tanek sloj fluxa ali zaščitnega laka, da zmanjšate oksidacijo. Kositranje ali spajkanje kmalu po jedkanju zagotavlja boljši oprijem.
Kateri material je uporabljen pri tej PCB plošči?
Plošča je izdelana iz FR4 steklenih vlaken, znanih po svoji odpornosti in vzdržljivosti.
Kakšna sta velikost in debelina plošče?
Plošča meri 15 x 20 cm in ima debelino 1.5 mm.
Ali je plošča enostranska ali dvostranska?
Gre za enostransko tiskano vezno ploščo z bakreno prevleko.
Za kakšne vrste projektov je ta plošča primerna?
Idealna je za DIY projekte, prototipe in elektronska popravila, ki zahtevajo enostransko ploščo.
Ali je združljiva z običajnimi tehnikami jedkanja in spajkanja?
Da, združljiva je s standardnimi tehnikami jedkanja in spajkanja za PCB plošče.
