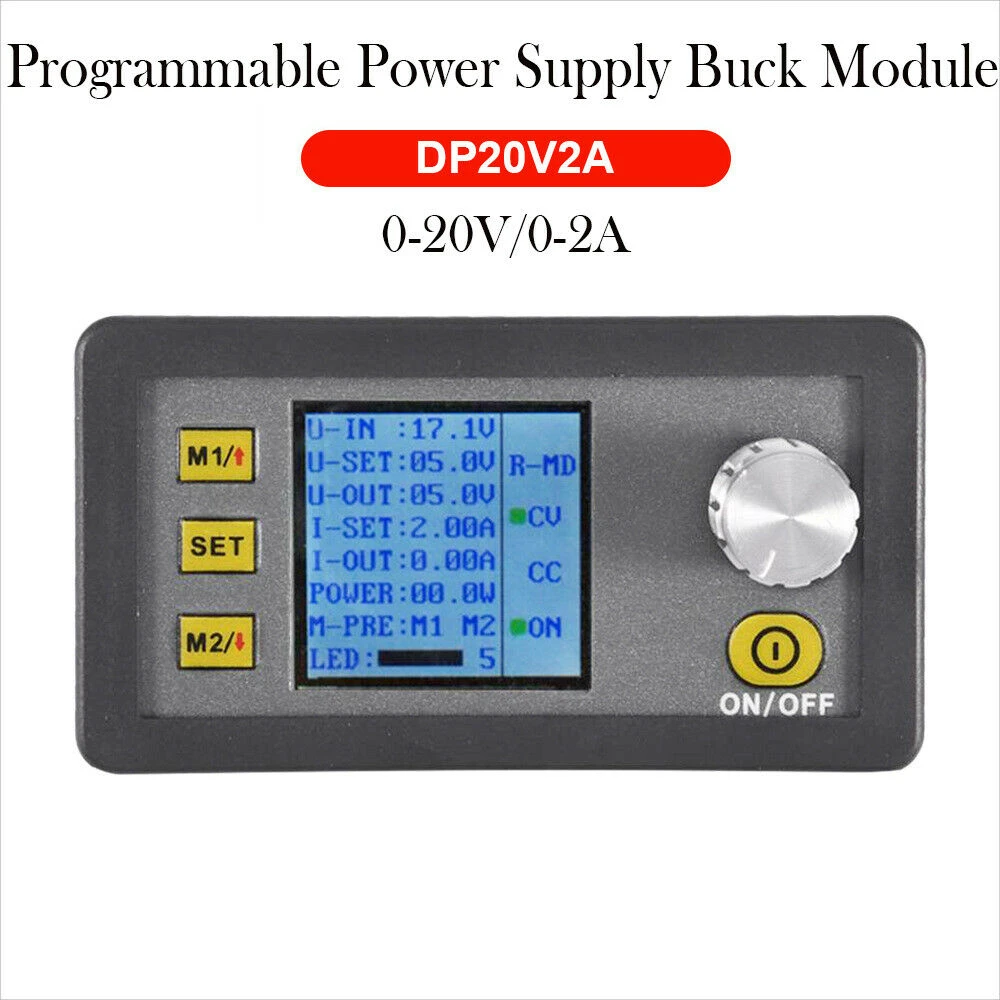

Visoko natančen programabilni napajalni modul DP20V2A z LCD zaslonom

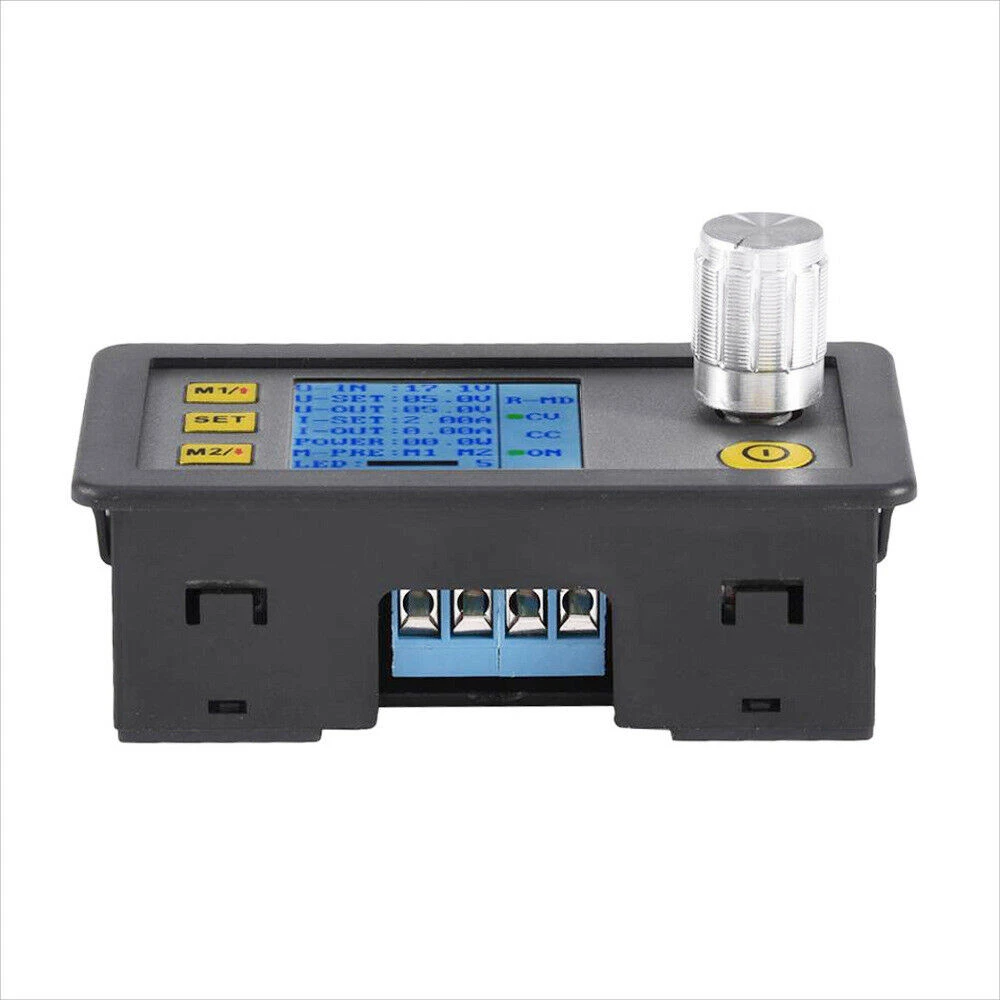

Vista lateral del módulo de alimentación programable DP20V2A

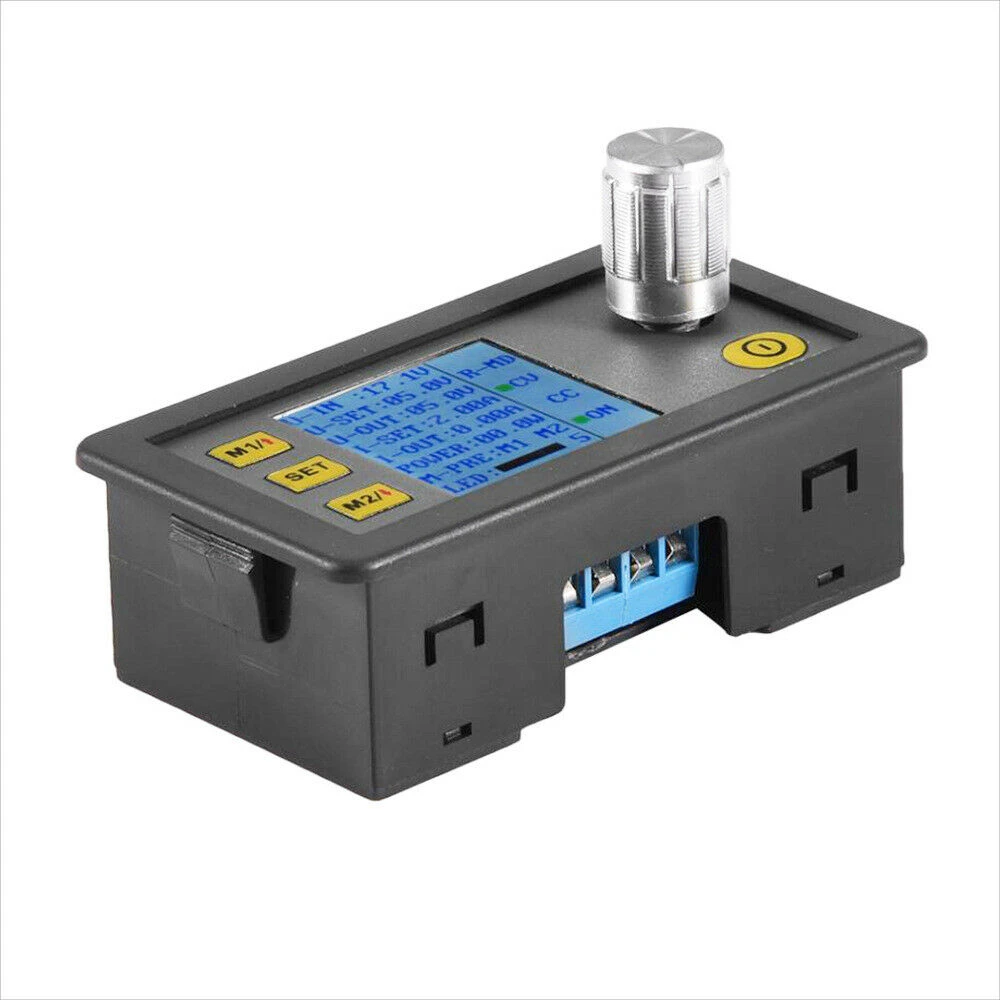

Pantalla LCD del módulo DP20V2A mostrando voltaje y corriente

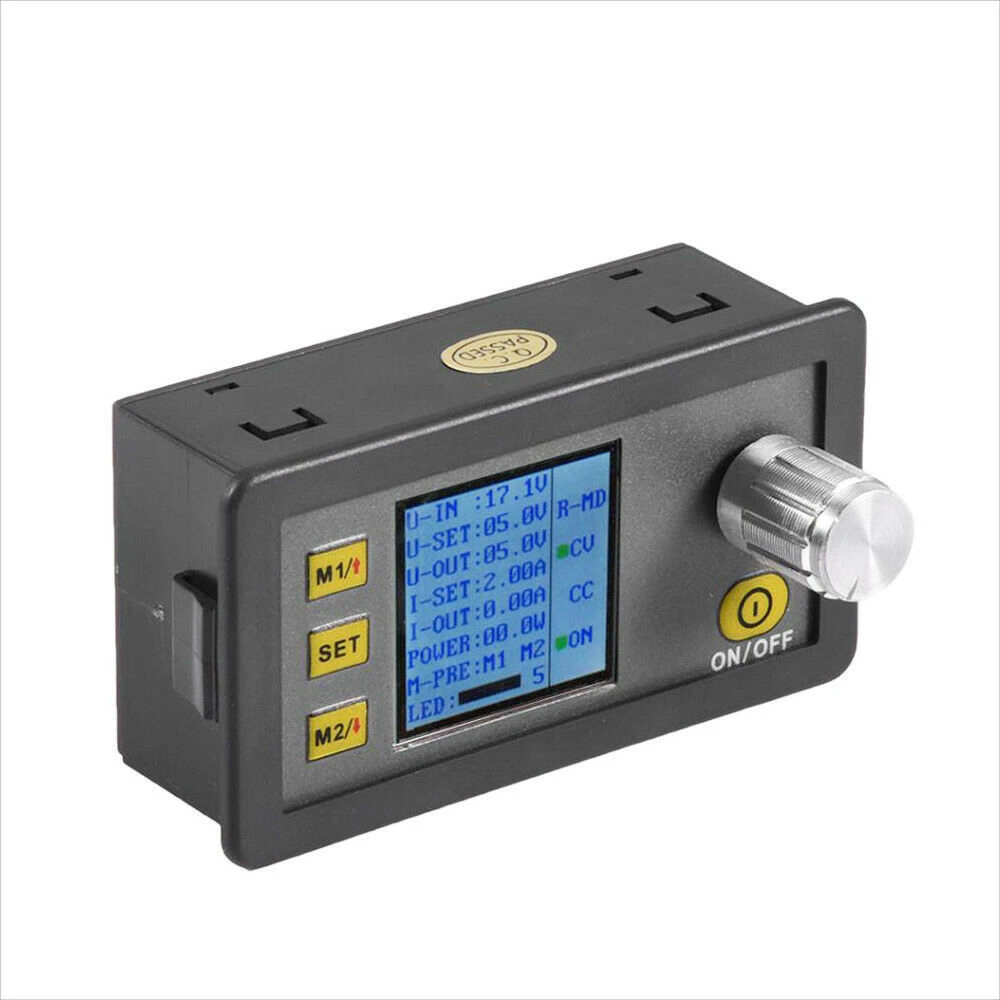

Detalle de botones y potenciómetro del módulo DP20V2A

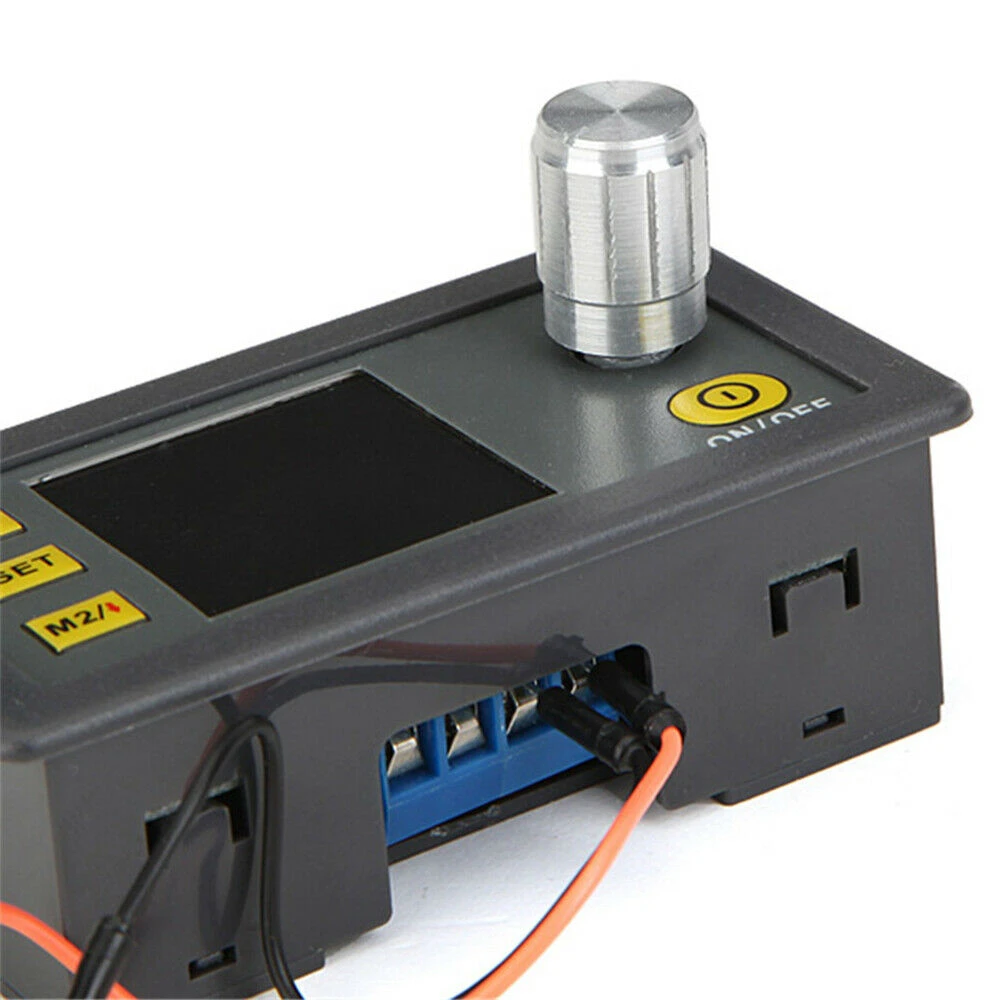

Módulo DP20V2A conectado en un banco de pruebas

Módulo de alimentación DP20V2A en entorno de taller electrónico

Visoko natančen programabilni napajalni modul DP20V2A z LCD zaslonom

Name: Visoko natančen programabilni napajalni modul DP20V2A z LCD zaslonom
Brand: satkit
SKU: 1b050602
Price: 17.86 EUR
Availability: InStock

Znamka: satkit

Bodite prvi, ki bo ocenil ta izdelek

Shrani 2% Prej: 18,30 €

17,86€

DDV vključen (Brez DDV: 14,64 €)

Omejena zaloga

Standardna dostava Sre, Apr 29 - Pet, Maj 1

Ekspresna dostava Pon, Apr 27 - Tor, Apr 28

Vračila v 30 dneh

Količina

Brezplačna vračila v 30 dneh

Varna transakcija

Brezplačna dostava Dostava od 4,99€

Enostavna vračila 30-dnevna politika vračil

Varno plačilo 100% varen zaključek nakupa

Garancija kakovosti Samo originalni izdelki

DP20V2A CVCC programabilni napajalni modul z LCD zaslonom

Ta programabilni napajalni modul DP20V2A CVCC je zasnovan za natančen in priročen nadzor napetosti in toka pri vaših elektronskih projektih. Vgrajen LCD zaslon omogoča prikaz ključnih parametrov v realnem času, kot so prednastavljena napetost, vhodna in izhodna napetost, prednastavljen in izhodni tok, moč ter svetlost zaslona.

Glavne lastnosti:

Nastavljiv izhodni napetostni razpon: 0-20.0V v korakih po 0.1V.
Nastavljiv tokovni razpon: 0-2.00A v korakih po 0.01A.
Shranjevanje dveh skupin napetosti za hiter dostop.
LCD zaslon s funkcijama digitalnega voltmetra in ampermetra.
Podroben prikaz: vhodna napetost (U-IN), prednastavljena napetost (U-SET), izhodna napetost (U-OUT), prednastavljen tok (I-SET), izhodni tok (I-OUT), moč, svetlost zaslona in načini delovanja.
Približna frekvenca valovanja 330 KHz in valovanje 50mV.
Kompaktne dimenzije: 79 x 43 x 26 mm.

Tehnične specifikacije:

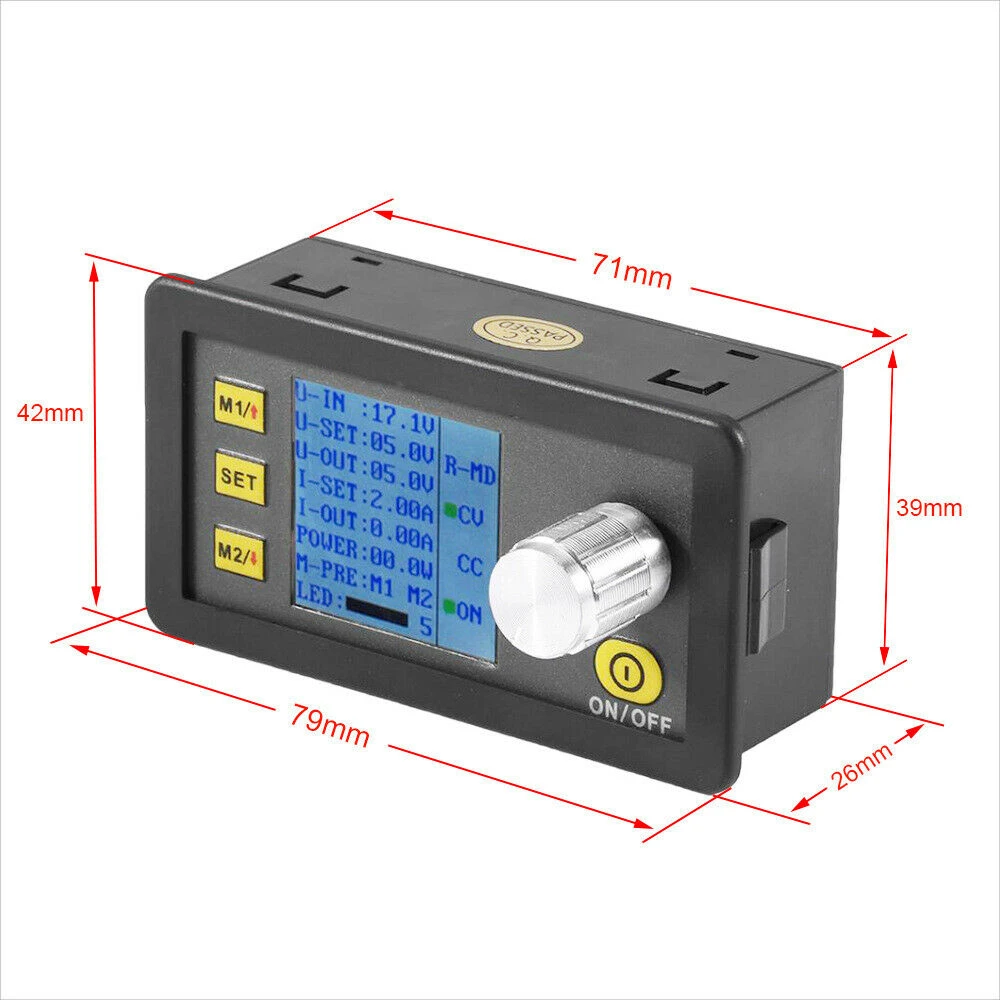

Dimenzije: 79 x 43 x 26 mm (L x W x H).
Velikost odprtine: 71 x 39 mm.
Pozitivni vhod: IN+.
Negativni vhod: IN-.
Pozitivni izhod: OUT+.
Negativni izhod: OUT-.
Največja izhodna moč: 40W.
Razpon vhodne napetosti: 4.5-23V.
Razpon izhodne napetosti: 0-20V (način znižanja napetosti zahteva vhodno napetost >3V).

Ključne funkcije in uporaba:

Gumb SET za nastavitev in potrditev funkcij.
Tipki m1 in m2 za hiter dostop do shranjenih podatkov.
Stikalo ON/OFF za vklop ali izklop izhodne napetosti.
Omogoča shranjevanje nastavitev napetosti, toka in svetlosti za kasnejšo uporabo.
Idealen za testiranje, razvoj in popravila elektronskih vezij, ki zahtevajo regulirano in programabilno napajanje.

Navodila za uporabo:

Nastavitev prednastavljene napetosti s pomočjo gumba SET in kodirnega potenciometra.
Podobna nastavitev prednastavljenega toka.
Shranjevanje nastavitev za hiter priklic.
Nastavitev svetlosti LCD zaslona za različne svetlobne pogoje.

Opozorila:

Zaprite izhod, kadar ga ne uporabljate, da preprečite poškodbe zaradi visoke napetosti.
Vhodna napetost mora biti nižja od 23V, da preprečite poškodbe.
Modul se bo samodejno izklopil, če je vhodna napetost prenizka, da se zaščiti.
Izogibajte se neposredni sončni svetlobi, da zaščitite LCD zaslon.
Pri uporabi pri polni zmogljivosti zagotovite ustrezno prezračevanje.
Ne uporabljajte za polnjenje baterij brez ustrezne zaščite.

Vključuje:

1 x DP20V2A CVCC programabilni napajalni modul z LCD zaslonom.

Nastavljiva izhodna napetost od 0 do 20V v korakih po 0.1V
Nastavljiv izhodni tok od 0 do 2A v korakih po 0.01A
Vgrajen LCD zaslon z digitalnim voltmetrom in ampermetrom
Hitro shranjevanje dveh skupin prednastavljenih napetosti
Največja izhodna moč 40W za različne aplikacije
Razpon vhodne napetosti od 4.5 do 23V z avtomatsko zaščito
Enostavno upravljanje z gumbi SET, m1, m2 in kodirnim potenciometrom
Kompaktne dimenzije 79 x 43 x 26 mm za enostavno vgradnjo

Vprašanja in odgovori kupcev

Katere prednosti ima DP20V2A CVCC v primerjavi s tradicionalnim analognim napajalnikom?

DP20V2A CVCC omogoča natančne digitalne nastavitve (0,1 V in 0,01 A), shranjevanje hitrih nastavitev ter hkratni prikaz ključnih parametrov na LCD zaslonu, kar poenostavi uporabo in zmanjša možnost napak v primerjavi z analognimi napajalniki, ki zahtevajo ročno nastavljanje in ne shranjujejo nastavitev.

Kakšno napetost in tok mora zagotavljati vhodni napajalnik za pravilno delovanje modula?

Vhodni napajalnik mora zagotavljati med 4,5 V in 23 V DC, pri čemer mora biti vhodna napetost vsaj 3 V višja od želene izhodne napetosti, tokovna zmogljivost pa do 2 A za dosego največje moči 40 W.

Kakšne so natančne dimenzije in približna teža naprave?

Dimenzije modula so 79 mm dolžine, 43 mm širine in 26 mm višine. Tipična teža takšnega modula je okoli 60–80 gramov, čeprav proizvajalec ne navaja točne vrednosti.

Kako poteka namestitev in priklop modula v vezje?

Vhod modula (IN+/IN-) priključite na DC napajalnik, izhod (OUT+/OUT-) pa na bremensko vezje. Pomembno je upoštevati polariteto in zagotoviti, da je vhodna napetost združljiva z zahtevami izhoda, pri čemer vedno upoštevajte varnostna navodila proizvajalca.

Kakšno raven valovanja napetosti ima ta modul in kako vpliva na občutljiva bremena?

Specifikacija navaja tipično valovanje (ripple) 50 mV in preklopno frekvenco približno 330 kHz. Nizko valovanje je za občutljiva elektronska bremena zaželeno; ta raven je sprejemljiva za večino aplikacij, lahko pa omejuje uporabo v precizni instrumentaciji.

Kakšen je razpon izhodne napetosti modula DP20V2A?

Modul DP20V2A omogoča nastavitev izhodne napetosti med 0 in 20.0V v korakih po 0.1V.

Kakšen največji tok lahko zagotavlja ta modul?

Nastavljiv izhodni tok je od 0 do 2.00A v korakih po 0.01A.

Ali lahko shranim nastavitve napetosti za hitro uporabo?

Da, modul ima dve skupini hitrega shranjevanja za prednastavljene napetosti, kar olajša večkratno uporabo.

Kako so parametri prikazani na modulu?

LCD zaslon prikazuje vhodno napetost, prednastavljeno in izhodno napetost, prednastavljen in izhodni tok, moč ter svetlost zaslona.

Ali je ta modul varen za polnjenje baterij?

Ni priporočljivo uporabljati modula za polnjenje nezaščitenih baterij, saj ga lahko povratna napetost poškoduje. Če je ta funkcija potrebna, je priporočljivo dodati diodo na izhod.
