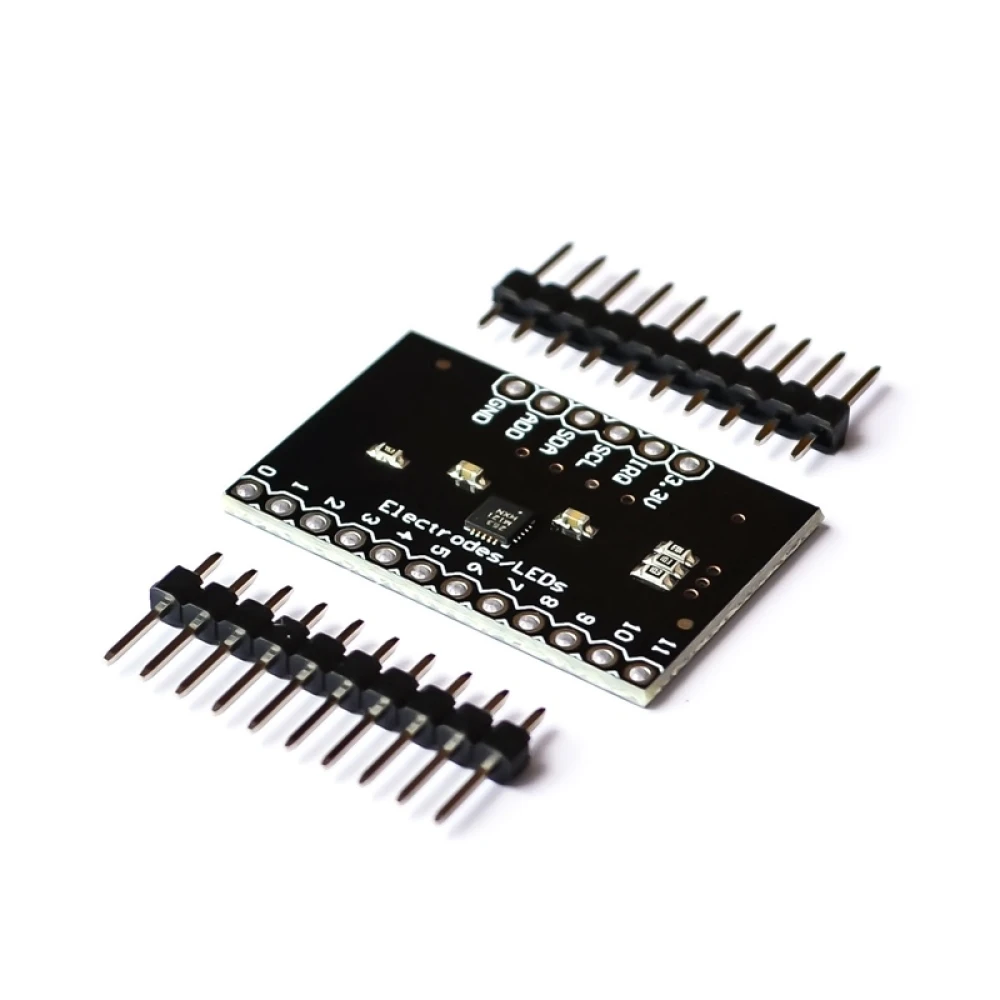

MPR121 Breakout V12 kapacitivni senzorski modul za Arduino z vmesnikom I2C
Znamka: satkit
2,56€
DDV vključen (Brez DDV: 2,10 €)
Omejena zaloga
Standardna dostava
Čet, Apr 30 - Pon, Maj 4
Ekspresna dostava
Tor, Apr 28 - Sre, Apr 29
Vračila v 30 dneh
Brezplačna vračila v 30 dneh
Varna transakcija
Share:
Brezplačna dostava
Dostava od 4,99€
Enostavna vračila
30-dnevna politika vračil
Varno plačilo
100% varen zaključek nakupa
Garancija kakovosti
Samo originalni izdelki
Splošen opis:
MPR121 Breakout V12 je modul, zasnovan za upravljanje kapacitivnih senzorskih dotikov prek vmesnika I2C, posebej združljiv s platformami Arduino. Ta modul omogoča zaznavanje dotika do dvanajst posameznih elektrod in trinajste simulirane elektrode, kar ponuja vsestransko rešitev za projekte interakcije na dotik.
Ključne lastnosti in specifikacije:
- Krmilnik kapacitivnega senzorskega dotika z vmesnikom I2C.
- Zmožnost upravljanja do 12 posameznih elektrod in dodatne simulirane elektrode.
- Vključuje 8 LED izhodnih pinov, ki se lahko uporabljajo za upravljanje LED, ko niso nastavljeni kot elektrode.

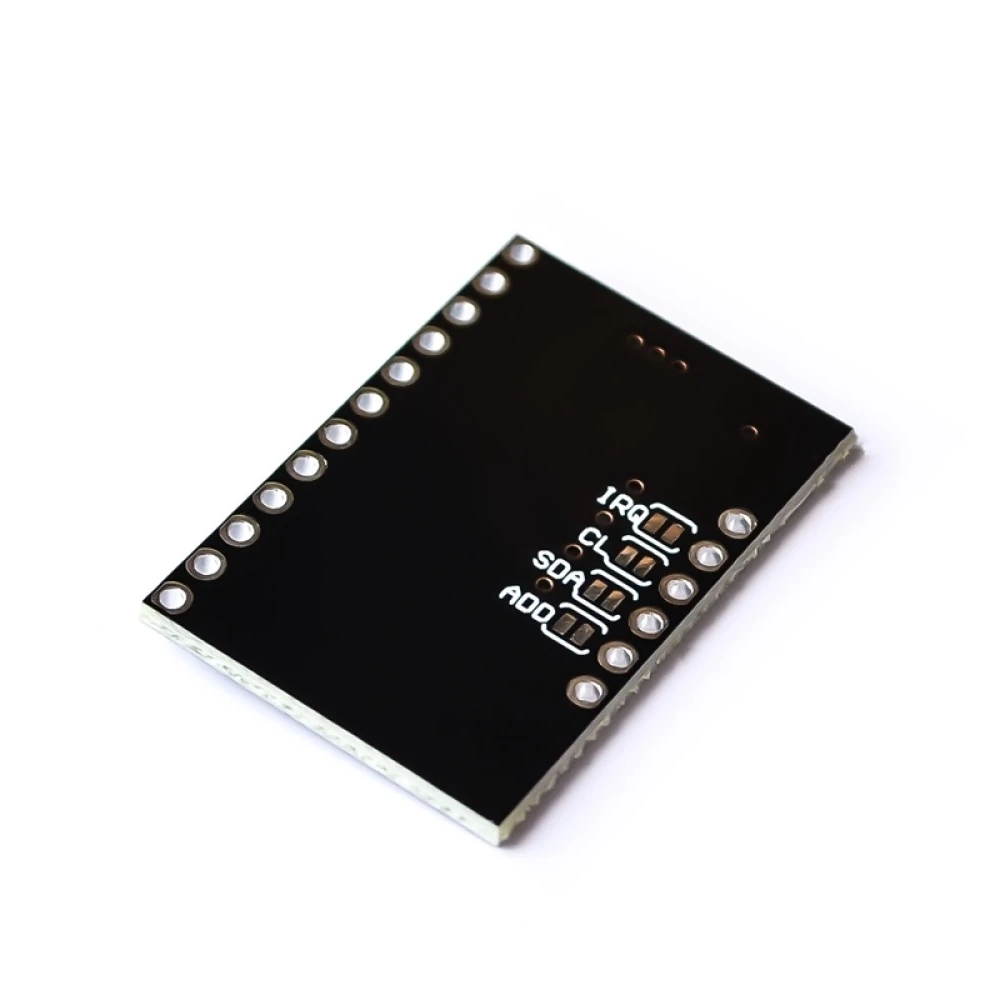

- Štirje mostički na spodnji strani plošče za nastavitev I2C naslova (privzeti naslov 0x5A) in 10k pull-up uporov na SDA, SCL in prekinitvenem pinu.
- Delovna napetost med 2.5 in 3.6 VDC; na plošči ni regulatorja.
- Pin VREG je prek kondenzatorja 0.1uF povezan z maso, kar brez sprememb omejuje način nizke napetosti.
Tipične uporabe:
- Uporaba v projektih Arduino, ki zahtevajo natančno in občutljivo zaznavanje dotika.
- Izdelava prilagojenih kapacitivnih tipkovnic na dotik.
- Upravljanje naprav s potezami na dotik ali kapacitivnimi vhodi.
- Vključitev v interaktivne in avtomatizacijske sisteme, ki potrebujejo brezkontaktne dotikalne vhode.
Združljivost:
Ta modul je združljiv s ploščami Arduino, ki podpirajo komunikacijo I2C in delujejo pri napetostih med 2.5 in 3.6 VDC. Pomembno je preveriti, da sta napajanje in povezave pravilno nastavljeni, da se prepreči poškodba naprave.
- Upravlja do 12 posameznih kapacitivnih elektrod in eno simulirano elektrodo.
- Vmesnik I2C za učinkovito komunikacijo z Arduino.
- Osem pinov za LED izhod, nastavljivih glede na potrebe.
- Štirje mostički za nastavitev I2C naslova in pull-up uporov.
- Delovna napetost med 2.5 in 3.6 VDC, brez vgrajenega regulatorja.
- Idealen za projekte zaznavanja dotika in kapacitivne tipkovnice.
Vprašanja in odgovori kupcev
Iz katerih materialov, dimenzij in teže je izdelan MPR121 Breakout V12 in kaj je v škatli?

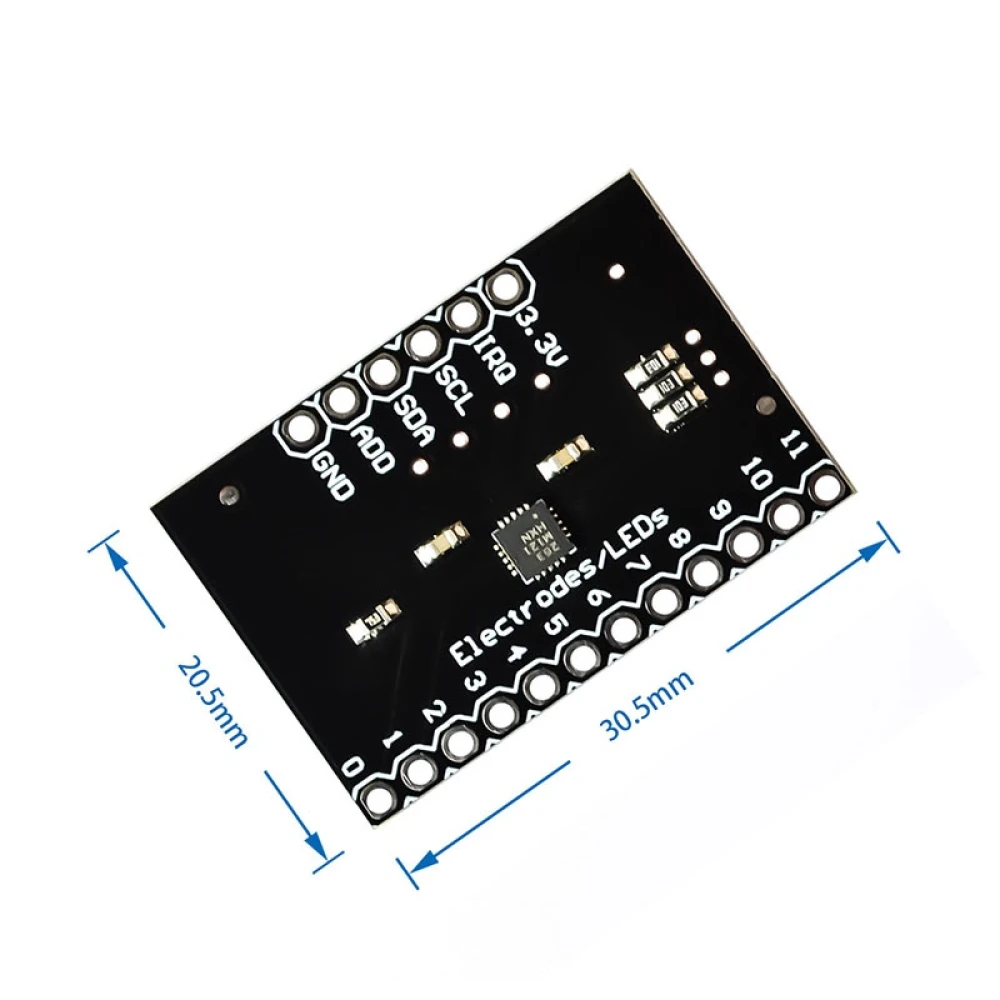

Plošča je izdelana iz standardnega FR4 PCB-ja s SMD komponentami. Njene približne dimenzije so 29 mm x 21 mm x 2 mm, teža pa je manjša od 5 g. Paket običajno vključuje samo predspajkano PCB; konektorji in kabli običajno niso vključeni.
Kakšne omejitve ima v okoljih z visoko vlažnostjo ali elektromagnetnimi motnjami?
Delovanje MPR121 je lahko prizadeto v vlažnih okoljih ali ob močnem elektromagnetnem šumu, saj lahko okoljska kapacitivnost spremeni občutljivost in povzroči lažne pozitivne rezultate ali napake pri zaznavanju. Priporočljiva je ustrezna zasnova PCB-ja in fizična izolacija za boljšo zanesljivost v takšnih razmerah.
Kakšen je priporočen postopek za odpravljanje pogostih napak pri I2C komunikaciji s tem senzorjem?
Preverite, ali imata nožici SDA in SCL aktivirane pull-up upore 10 kΩ ali po potrebi priključite zunanje. Prepričajte se, da I2C naslov (privzeto 0x5A) ni v konfliktu z drugimi napravami in da je delovna napetost 3.3 V. Če težava ostaja, preverite celovitost vodnikov in pravilno ozemljite neuporabljene elektrode.
Kaj je MPR121 Breakout V12?
Je krmilni modul kapacitivnega senzorskega dotika, ki uporablja vmesnik I2C za upravljanje do 12 dotikalnih elektrod in ene simulirane elektrode, združljiv z Arduino.
Kakšna je ustrezna napajalna napetost za ta modul?
Modul je treba napajati z napetostjo med 2.5 in 3.6 VDC, saj na plošči nima vgrajenega regulatorja.
Ali lahko spremenim I2C naslov modula?
Da, privzeti I2C naslov je 0x5A, vendar ga je mogoče spremeniti z odpiranjem in nastavitvijo mostičkov na plošči, ki povezujejo pin ADD.
Kakšna je funkcija LED izhodnih pinov?
Osem pinov lahko upravlja LED, ko niso nastavljeni kot dotikalne elektrode, kar omogoča vizualne indikacije v projektu.
Ali je združljiv s katero koli ploščo Arduino?
Združljiv je s ploščami Arduino, ki podpirajo komunikacijo I2C in delujejo znotraj določenega napetostnega območja.
